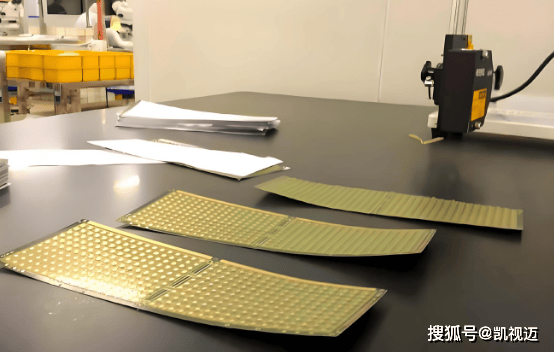

PCB 翘曲成因有：应力不均、热膨胀差异、制程受力、材料本身等。

翘曲测量方法：平板+塞规，测四角离地高度。

翘曲判定参考：翘曲度≤0.5%对角线长度（汽车电子≤0.3%）。

改善方向

一、基材与辅料优化

1）板材选型

a、优先选用低CTE芯板、半固化片，匹配铜箔膨胀率，减少温变形变。

b、厚板、高多层板选用高刚性FR-4、高TG板材，耐高温、抗形变。

c、不对称结构板，统一芯板/PP型号、厚度、树脂含量。

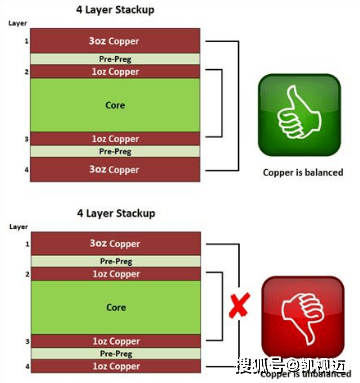

2）铜箔与铜厚平衡

a、板面铜面积上下层尽量对称，避免单面大面积铺铜、局部厚铜。

b、局部厚铜区域增加网格铜、镂空铜，降低铜层集中应力。

3）半固化片 (PP) 管控

a、同板使用同一批次、同一树脂含量PP，减少固化收缩差异。

b、高树脂 PP 用于高平整度要求板，低树脂 PP 降低吸湿形变。

二、PCB 版图设计优化

1）层间对称设计

a、叠层结构完全对称：芯板厚度、PP 张数、铜厚、布线分布上下镜像。禁止单侧大面积裸区、单侧密集线路/焊盘。

2）铺铜与图案布局

a、大面积整面铜拆分网格铜，网格比例≥30%，释放热应力。

b、板边预留应力释放槽、工艺开口，长边、大板优先加开槽。

c、元件区、BGA 区域周围避免孤立大铜皮。

3）外形与拼版设计

a、大板、长条形板缩短单边长度，合理分板、拆分单元。

b、拼版采用连接条+邮票孔组合，减少分板拉扯形变；避免窄长连片。板厚偏薄时，增大板边工艺边宽度，提升整体刚性。

4）孔设计

a、大面积区域均匀分布导流孔、散热孔，均衡受热、排气。密集孔区不要集中在板单侧。

三、制程改善

1）PCB厂制程改善点

压合工序、前制程（开料、内层、刻蚀）、表面处理工序、Baking等。

2）SMT组织制程改善点

炉温曲线优化、借助载具/治具、上料流转过程，贴片顺序布局、压烘等。
