NS2160H 单/双节锂电池充电管理IC
创始人
2026-08-18 10:47:18
0次
1 特性
输入工作电压：4.5 -18V，可承受最高40V浪涌电压
电池端口可承受最高40V 浪涌电压
支持4 .2V 和8.4V 规格电池组
最大2A 充电电流，外部电阻可设置
支持电池0V 充电
内置输入适配器自适应功能
内置NTC 电池温度检测功能
支持LED 充电状态指示
内置输入电压UVLO 和OVP 保护功能
提供ESSOP10 和ESOP8 封装
2 应用范围
电子烟
电动工具
便携式锂电池笔记本
锂电池手机，PDA，MP3 和PM4 播放器
3 说明
NS2160H 是一款给单/双节锂电池充电管理芯片，具有较宽的输入工作电压，最大支持输出2A 充电电流，可以通过外置RCS 电阻灵活调整充电电流规格。芯片内部降压结构采用500kHz 的开关频率可以实现较小的元件尺寸和较高的充电效率。
芯片内置有DPM 模块，支持输入适配器自适应充电，以防止适配器能力较弱时无法充电。通过外置分压电阻设置不同的保护阈值电压，可以匹配不同适配器。芯片还有成有NTC 模块，支持电池温度检测，当电池温度触发高温或低温保护时芯片关闭充电功能；当电池温度恢复正常后可以自动打开充电功能；当NTC 引脚接GND时触发NTC 禁用功能。
NS2160H 支持充电状态指示，通过LED 的指示可以判断电池充电状态。
NS2160H 提供ESSOP10 和ESOP8 两种封装。

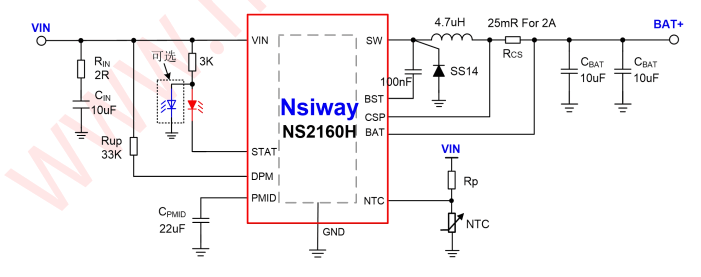

4 典型应用电路

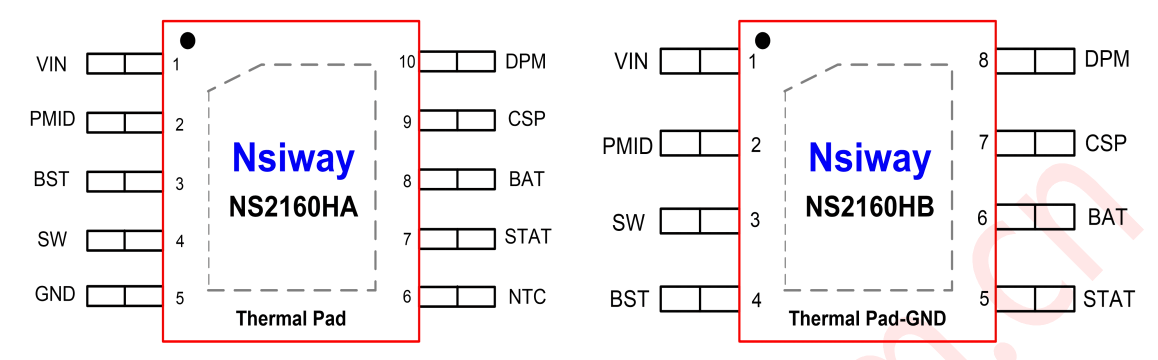

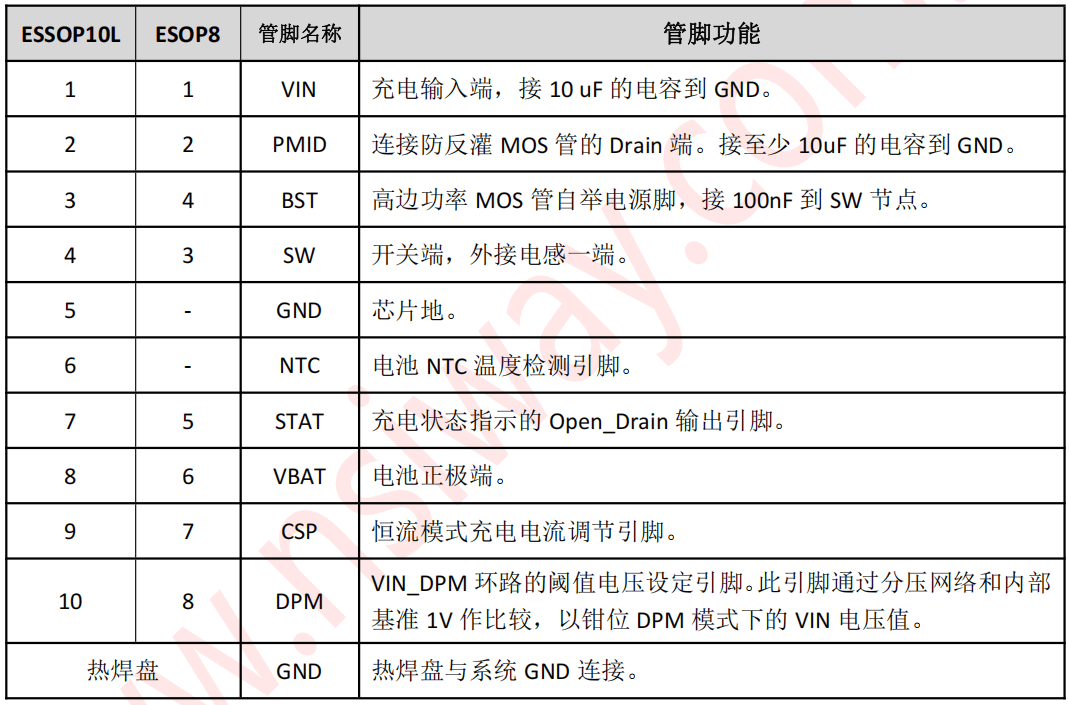

5管脚配置
