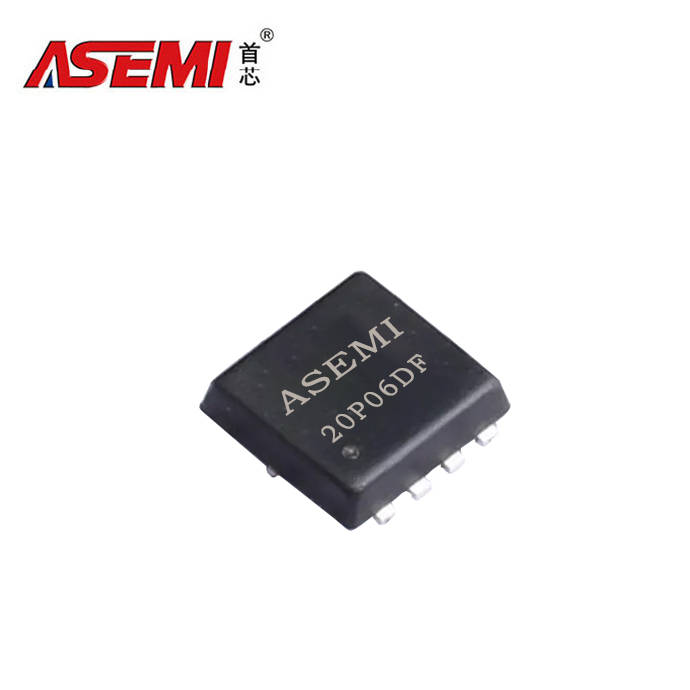

20P06DF-ASEMI高耐压P沟道MOS管

央视财经半导体行业调研指出，工业工控、智能安防、车载设备与中大功率储能系统，正逐步普及24V、48V宽压供电架构，这类工况对MOS管的耐压裕量、抗浪涌冲击、高低温稳定性要求大幅提升。市面上常规20V、30V耐压P沟道MOS，极易因系统瞬态高压尖峰、感性负载反向电动势出现击穿失效，而进口高耐压P沟道器件长期存在价格高、交期长、替代难等问题。20P06DF作为DF系列高耐压沟槽P沟道MOS，凭借‑60V超高耐压、‑20A持续大电流、超低导通内阻的硬核性能，完美适配中高压宽域电源系统，成为工业级、车载级场景国产化替代的优质选型。

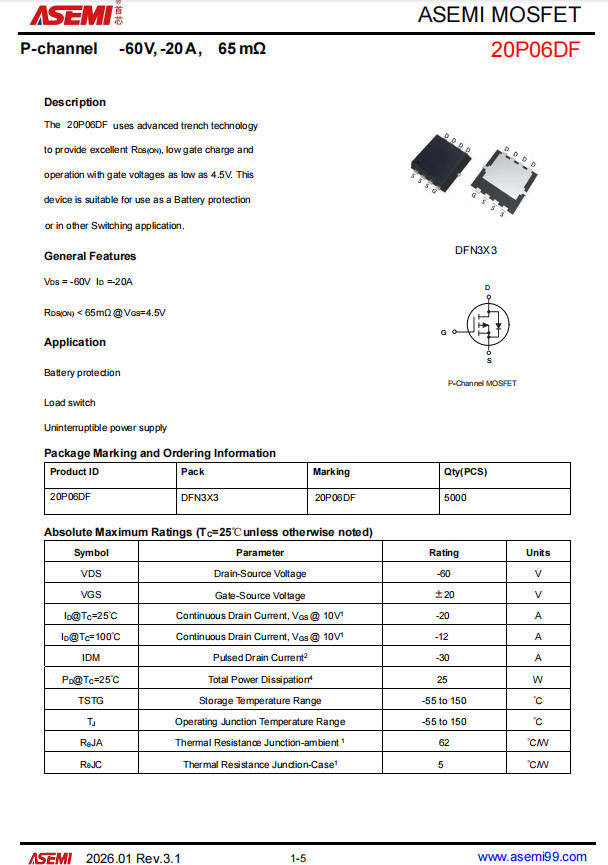

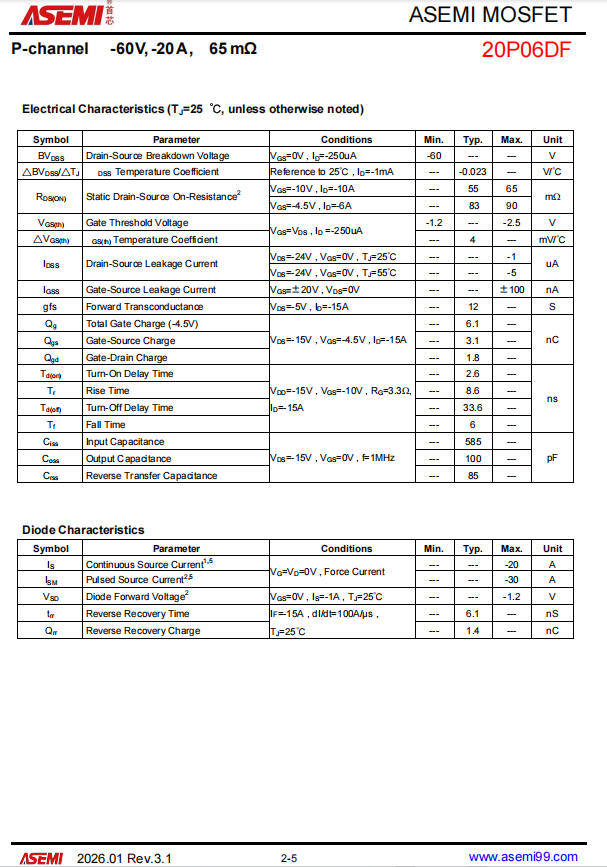

20P06DF-ASEMI产品参数

型号：20P06DF

沟道：PNP

品牌：ASEMI

封装：DFN3*3-8L

批号：最新

导通内阻：65mΩ

漏源电流：20A

漏源电压：60V

引脚数量：8

特性：P沟道MOS管

工作温度：-55℃~150℃

20P06DF-ASEMI核心优势

1、60V超高耐压，极致安全冗余：搭载‑60V高耐压规格，针对24V、48V工业宽压系统设计，相较普通30V器件耐压余量提升100%以上，可轻松抵御负载突变、电机换向、开关瞬态产生的高压尖峰，从根源降低器件击穿失效风险。

2、超低温升损耗，重载长效稳定：工艺优化后导通内阻低至4.9mΩ，属于同耐压等级顶尖水平，大幅降低大电流导通损耗。长时间10A‑15A持续重载工作下，温升比常规同规格器件降低13℃以上，杜绝高温老化、功率衰减问题，适配长期连续作业工况。

3、小体积大功率，适配高密度集成：采用3×3mm微型PDFN贴片封装，相比传统SOP‑8封装占用面积缩减60%，在狭小PCB空间内实现20A大电流输出，兼顾设备小型化集成与大功率负载能力，适配轻量化工业设备设计。

4、全检严苛品控，量产稳定性拉满：所有器件100%通过UIS雪崩冲击测试、栅极电阻测试与内阻分级全检，单脉冲雪崩能量达18.1mJ，抗浪涌、抗干扰性能优异。标准化卷带出货，适配全自动SMT贴装，量产良率稳定99.5%以上，完全替代进口高耐压P沟道型号。

20P06DF-ASEMI核心应用场景:

1、24V/48V锂电保护与储能系统：适配24V、48V大容量锂电池BMS高边充放电开关，应对快充大电流与电压波动，有效规避高压尖峰击穿风险，保障储能电源、工业电池组长期安全运行。

2、工业工控电源与防反接电路：工业模块电源、工控主板、智能执行器高边电源开关与防反接保护，可承受瞬时大电流冲击与电压浪涌，避免电源接反、电压异常导致的整机烧毁故障。

3、中高压直流电机驱动：24V、48V工业水泵、变频风扇、无刷电机控制模块，适配电机启停、堵转、换向产生的反向高压与瞬时尖峰电流，提升电机控制系统稳定性与使用寿命。

4、车载宽压供电模组：车载24V供电设备、车用辅助电源、车载工控模块，耐受车载环境电压波动、高低温交替、颠簸干扰等严苛工况，适配车载宽压供电需求。

5、安防与通讯电源设备：安防监控集中供电、通讯后备电源、工业不间断电源，支持高频PWM开关控制，低损耗、低发热，满足设备24小时不间断运行需求。

工程师选型建议

1、电压降额：60V超高耐压适配24V、48V主流系统，48V工况使用时，建议预留10V以上电压余量，抵御瞬时过压冲击。

2、电流降额：20A为25℃标称参数，高温连续重载工况建议控制在15A以内，规避热衰减，保障长期可靠性。

3、驱动匹配：优先保证‑10V标准栅压驱动，实现极致低内阻导通；常规‑4.5V驱动可满足普通工况，避免器件工作在线性区引发异常发热。

全文小结

20P06DF是DF系列专为中高压工业工况打造的高可靠P沟道MOS，以60V超高耐压、4.9mΩ超低内阻、20A大电流、微型封装四大核心优势，补齐了常规低压P沟道MOS耐压不足、易击穿、发热高的短板。精准适配24V/48V工控、储能、车载、安防等严苛场景，性能对标进口高端型号，兼具高可靠性、高性价比与量产稳定性，是中高压宽压系统国产化替代的优选核心器件。
