选型 FAQ

Q1：LS30N087AJ 是什么 MOS，耐压电流规格？

A：无锡曜硅 LS30N087AJ 是 30V N 沟道沟槽功率 MOS，PDFN3×3-8L 微型贴片封装；极限参数 Vds=30V，连续电流 Id=18A，脉冲峰值 72A，单管最大耗散功率 18W，通过单脉冲雪崩 EAS 20mJ 可靠性测试，专为低压大电流负载开关、DC-DC 设计。

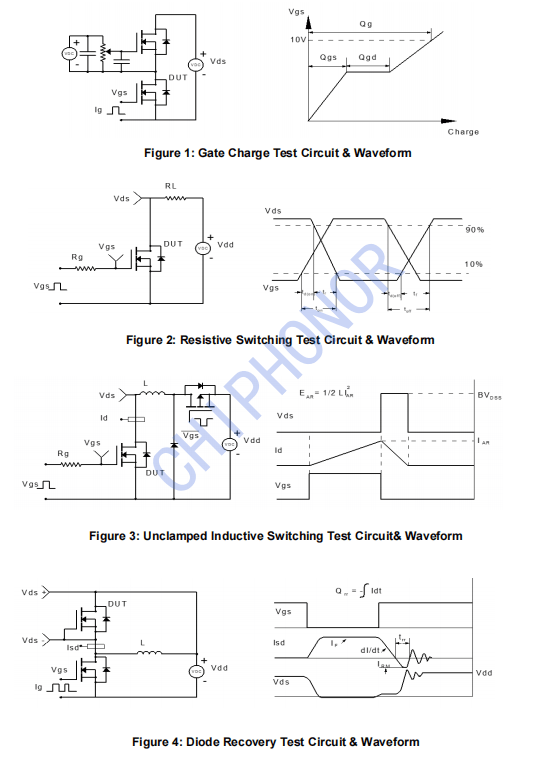

Q2：LS30N087AJ 核心电气优势

1. 极低导通电阻：VGS=10V 时 Rds (on) 典型 8.7mΩ，4.5V 驱动仅 12.7mΩ，大电流发热极低；
2. 低栅总电荷 Qg=16nC，开关速度快，开通延迟仅 6ns，适合高频 PWM 降压；
3. 体二极管反向恢复 trr 仅 9.4ns，同步降压损耗大幅降低；
4. PDFN33 底部大面积散热焊盘，RθJC 仅 7℃/W，PCB 小面积也能良好散热；
5. 宽温工作区间 - 55℃~150℃，消费、车载低压场景通用。

Q3：LS30N087AJ 适合做哪些电路？

A：三大核心应用场景：

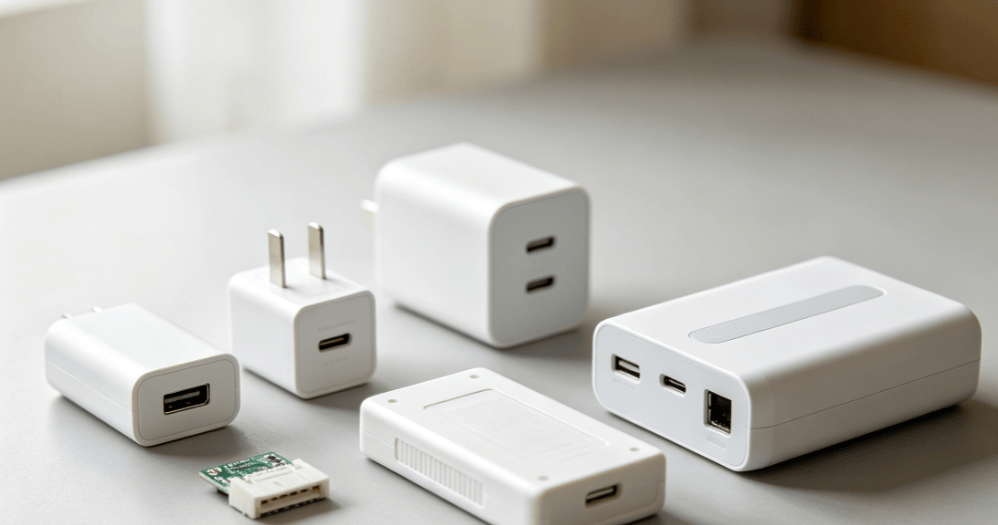

1. 充电宝升降压、输出负载开关，大电流放电压降小；
2. 车载 5/12V 低压 DC-DC 降压模块、车载 USB 快充回路；
3. BMS 电池保护板、LED 大电流驱动、便携式储能功率开关。

Q4：同 30V PDFN33 MOS 场景参考

市面 30V PDFN33 MOS 分电流等级：

1. LS30N087AJ：18A 大电流，雪崩加固，适合 10A 以上大功率回路；
2. 同规格 10A 级 MOS：成本更低，仅适合 5A 以内小负载；
3. TO252 封装 30V 管：体积更大，小型便携设备不适用。

Q5：PCB 布局注意事项？

A：1. 底部散热焊盘完整大面积铺铜；2. 栅极串联 3~10Ω 驱动电阻抑制振荡；3. 功率输入输出走线加宽，降低线路损耗。
