在消费电子、通讯模块、车规器件的制造链条中，贴片元件的尺寸越来越小，引脚间距越来越密，镀金加工的精度直接决定了元件后续的焊接可靠性和长期导电稳定性。深圳同远表面处理深耕贴片元件表面处理十余年，针对0.2mm级微型贴片元件的特性打磨专属工艺，没有用花哨的概念包装，而是围绕批量加工的一致性、镀层附着力、成本可控性这些实际需求优化细节，为下游电子制造客户提供稳定的贴片元件镀金加工服务。

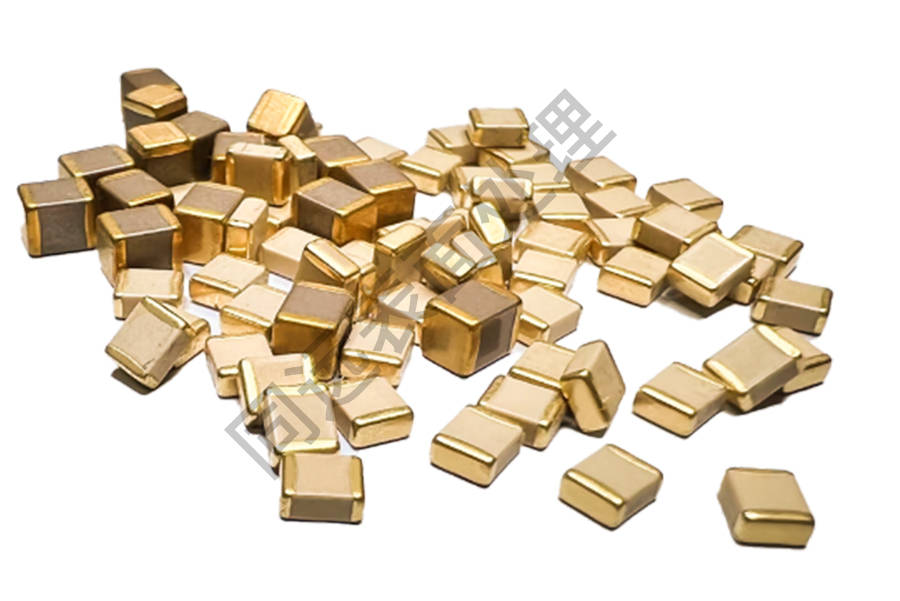

贴片元件的镀金加工，首先要解决微型件批量生产的均匀性难题。常规贴片元件尺寸大多在0402、0201甚至更小规格，整批订单动辄数万、数十万件，在电镀槽里很容易出现堆叠、卡料、局部镀层漏镀的问题。普通镀金加工厂家如果直接套用常规滚镀工艺，很容易出现部分元件引脚金层厚度达标、部分元件关键位置露底的情况，后续过回流焊时就会出现虚焊、连锡的不良。深圳同远表面处理针对贴片元件的外形特点，定制了专用的滚镀滚筒和隔料工装，让每一颗元件在镀液里都能保持独立翻动，不会互相堆叠遮挡电流，即使是尺寸小至0.2mm×0.2mm的微型贴片元件，也能保证引脚、焊盘等关键接触位置的金层完整覆盖，整批产品的镀层厚度偏差控制在极小范围内。

前处理工艺的适配性，直接决定了贴片元件镀金层的长期附着力。不同基材的贴片元件，前处理的流程差异很大：陶瓷基底的贴片电容、电阻，要先做表面粗化和活化处理，才能让打底的镍层紧密附着在绝缘基底上；金属引脚的贴片IC，要精准控制除油和酸洗的时长，避免引脚表面生成难附着的氧化层，导致后续镀金层脱落。很多下游客户遇到过贴片元件组装使用半年后，金层从引脚处整片剥落的问题，根源大多是前处理环节没有针对贴片元件的薄型、微型特性做参数调整。深圳同远表面处理针对不同基材的贴片元件，分别建立了专属的前处理参数库，每一批来料先做基材检测，再匹配对应的除油、活化流程，从源头避免镀层起皮、脱落的隐患。

针对不同应用场景的贴片元件，镀金加工的镀层结构要做针对性调整，平衡性能和成本。普通消费电子领域的常规贴片元件，采用“镍底+薄金”的结构，金层厚度控制在1微米以内，既满足常规焊接和防氧化需求，也不会造成贵金属耗材的浪费；车规级和工业级的贴片元件，适当加厚金层，同时优化镀液的酸碱度，降低镀层内部应力，保证元件在-40℃到125℃的宽温环境下长期使用，金层不会出现开裂、变色的问题；高频通讯领域的射频贴片元件，调整金层的纯度和致密性，降低信号传输的损耗，满足高频电路的性能要求。深圳同远表面处理不会给所有贴片元件套用统一的镀金方案，而是先和客户确认元件的使用场景、后续组装工艺，再给出适配的镀层厚度和结构建议，避免客户为不必要的厚金层付出额外成本。

全流程的质量管控，是贴片元件镀金加工批量交付稳定的核心。从客户来料开始，每一批贴片元件先做IQC抽检，确认元件无变形、引脚无氧化，再安排上产线。生产过程中，IPQC人员定时抽检镀液的金盐浓度、pH值和电流参数，根据当日加工的元件规格调整滚筒转速和电镀时长。加工完成后，用X射线测厚仪抽检关键位置的金层厚度，通过热震试验验证镀层无起泡脱落，最后做通断测试确认导电性能达标，全部合格后才会包装出货。这种围绕贴片元件特性打磨的务实工艺，也是很多下游电子制造客户长期选择这类深耕细分领域镀金加工厂家的核心原因。
