摩尔定律快走到头了，芯片行业都在发愁下一步怎么走。华为给了个新答案：别再死磕把晶体管做小了，换条路，让信号跑得更快就行。

这几天科技圈最火的一个词，恐怕就是“韬定律”了。

5月25日，华为半导体业务部总裁何庭波在上海国际电路与系统研讨会上，正式发表了“韬（τ）定律”，瞬间刷屏科技圈。

很多人看完这则新闻，会有一个共同的感受：听起来很牛，但到底是个啥？

别急，咱们一步一步讲清楚。

一、先搞懂问题：摩尔定律“撞墙”了

要想理解韬定律，得先明白它要解决什么问题。

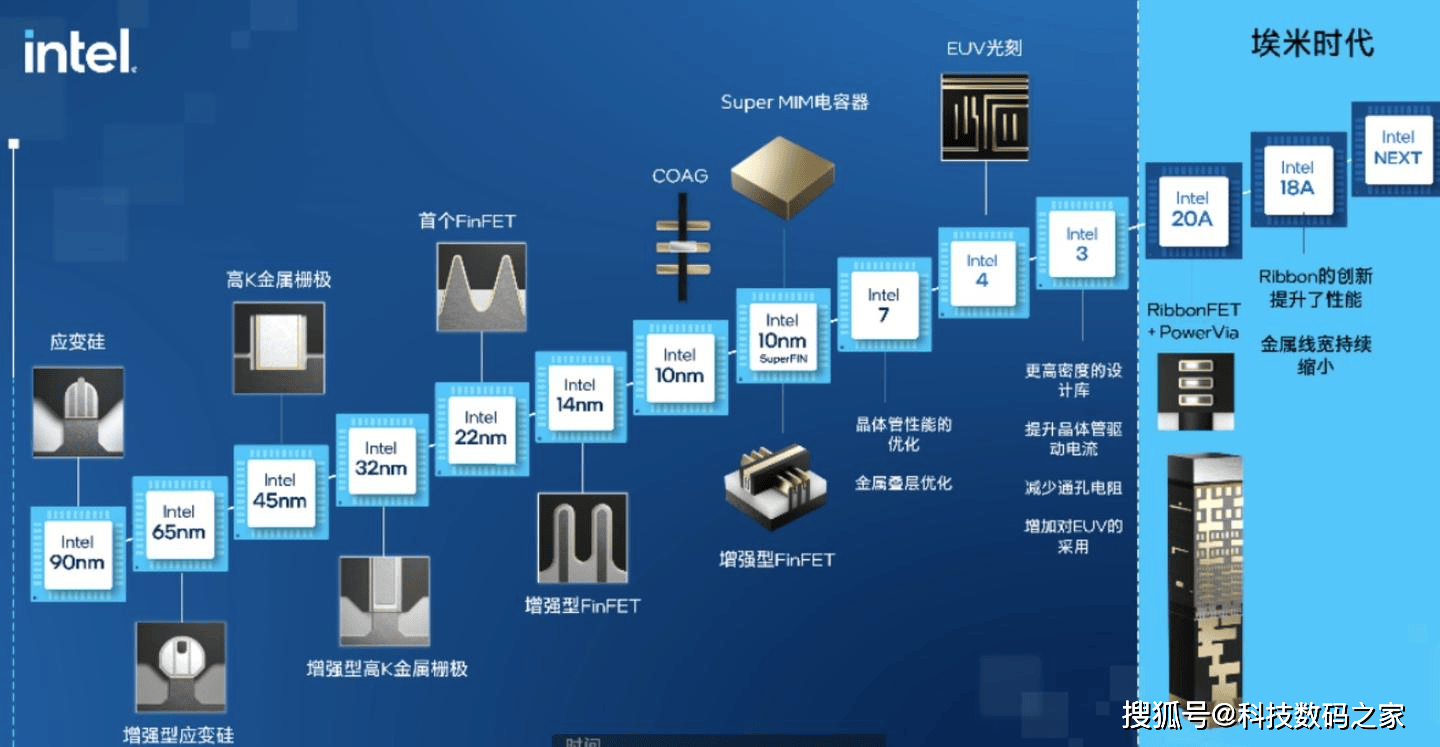

过去六十多年，芯片行业一直信奉一个铁律——摩尔定律。这定律的大白话就是：芯片上的晶体管数量，大概每隔18到24个月就会翻一番，性能也跟着翻倍。

怎么实现呢？把晶体管越做越小。晶体管越小，同样一块芯片上就能塞越多，信号从A跑到B的距离就越短，速度就越快。这是一种“几何缩微”的思路——拼命把东西做小。

这条路以前跑得通，但现在越跑越窄了。

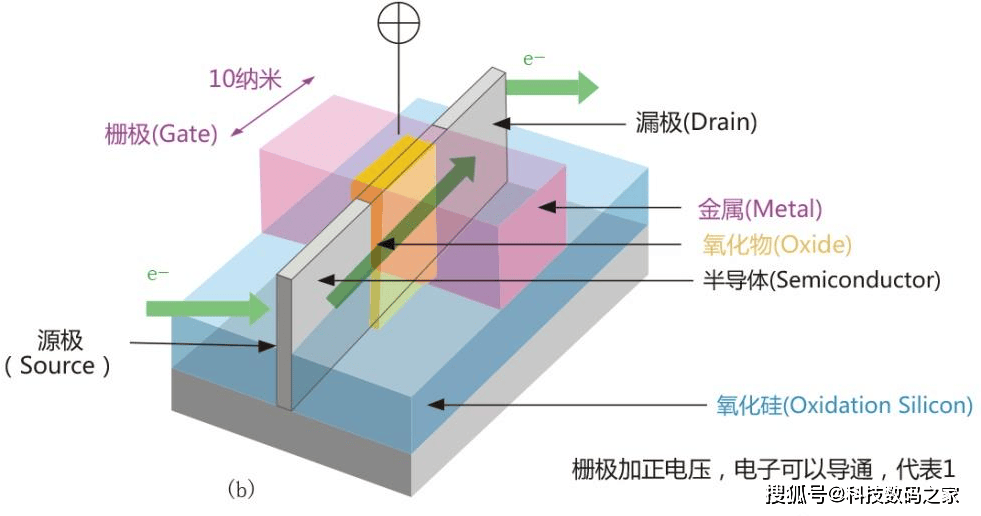

一方面，物理上遇到了极限。晶体管已经小到几纳米的级别，大约是几十个原子排成一排的宽度。再往下做，量子隧穿效应会让电子不受控制地“漏电”，晶体管就关不严了。

另一方面，经济上也不划算了。建一条3纳米芯片的产线，投资接近200亿美元。全球能跟进这种投资的工厂，只剩下两三家。

摩尔定律正在“撞墙”。这条路，越来越难走。

二、韬定律的办法：路修不窄了，就优化整个交通系统

既然“做小”这条路走不通了，那怎么让芯片继续变快？

华为给出的答案是：不做小，做快。

怎么个“做快”法？何庭波用了一个特别通俗的城市比喻：

设想一座城市要建更多公园、学校、医院，但地方是有限的，交通越来越拥堵。摩尔定律的办法是把路尽量修窄，让楼挨着楼，缩短距离。但路已经窄到走不动了。

那韬定律的方案就是—— 把城市叠起来 。把一个区域“叠”到另一个区域上面，中间根据逻辑关系安装几百万台电梯，这样直达的距离就大大缩短。

换句话说，韬定律不做几何上的压缩，而是做时间上的压缩。这不是把道路变窄，而是修高架、开快车道、优化红绿灯，从整个系统上减少通勤时间。

在物理学和电子学中，τ（读作“涛”）代表时间常数，即信号从一个状态切换到另一个状态所需的时间。τ越小，电路切换越快。

过去，摩尔定律降低τ的办法是：晶体管变小→电路变短→τ自然变小。韬定律则反了过来：不再执着于把晶体管做小，而是从器件、电路、芯片到系统，多层级协同设计，直接把τ压下去。

这项核心技术的名字，就叫 “逻辑折叠” 。

三、逻辑折叠：把平面电路折起来

这听起来有点玄，通俗解释的话，可以从这几个维度理解：

它不再停留在把芯片“封”在一起的传统3D堆叠思路，而是从最基础的芯片设计阶段，就打破了二维平面的边界。

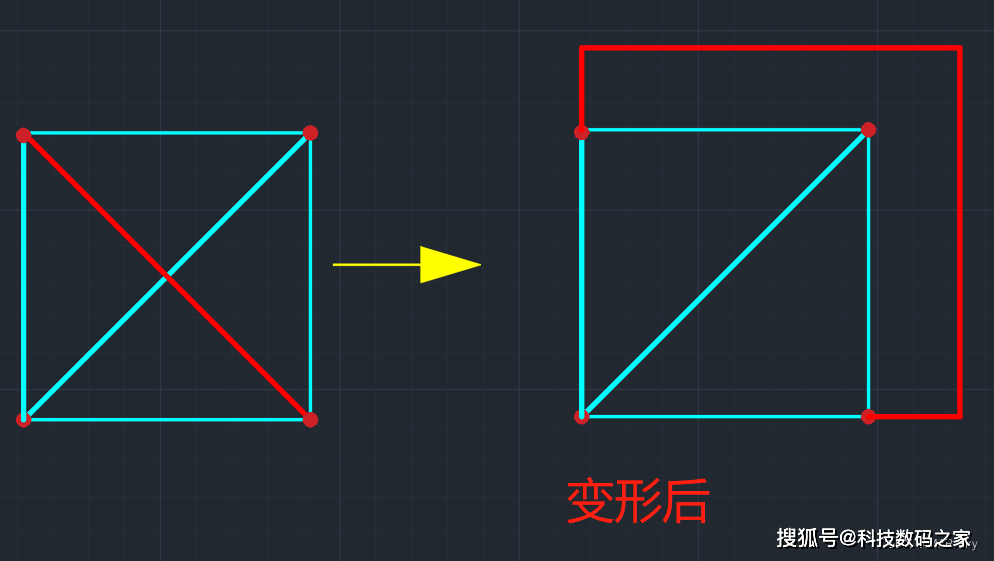

传统芯片是2D的，信号要从A走到B，得绕不少弯路。逻辑折叠就是把原本平铺的电路，在垂直方向进行多层堆叠，实现“真3D”集成。好比原来所有房间都建在同一层，走路绕来绕去；现在把一部分房间放在楼上，装个直梯直达，距离大大缩短。最终的目标是让信号跑得更快，让整个系统更快完成任务。

不止于此，这套思路还向上延伸到芯片和系统层面：通过“软件、架构、芯片”的全栈协同设计，以及重构互联协议的“灵衢总线”，从系统全局来掐掉每一个不必要的延时。它不是单纯把电路叠起来，而是重构了信息的行走路径。

四、韬定律是PPT空想吗？不，已经量产了381款芯片

韬定律最令人信服的一点是：它不是理论空想，而是真刀真枪做出来了。

何庭波披露，过去六年，华为基于韬定律已成功设计和量产了381款芯片，广泛应用于光通信、5G、手机、自动驾驶、AI计算等领域。

今年秋季，首款完整采用逻辑折叠技术的麒麟芯片将正式亮相。何庭波说，从性能、集成度、晶体管密度等方面来看，相比去年的提升是“跳跃性”的。有业界专家透露，这款麒麟芯片的晶体管密度已经和台积电3纳米工艺的性能比较接近。

华为还画了一个远期的蓝图：预计到2031年，基于韬定律的高端芯片晶体管密度将达到等效1.4纳米传统制程的水平。

需要特别注意的是，“等效”两个字是关键。这不等于华为真的造出了1.4纳米的晶体管，而是通过系统级优化，让芯片的整体性能达到了1.4纳米工艺相当的水平——换一条路走到同样的目的地。

五、韬定律就是华为的“换道超车”

韬定律的价值，用一句话概括就是：把竞争维度从“谁的制程更先进”，切换到了“谁的系统性能更优” 。

摩尔的思维是在同一张饼上尽量挤，比拼的是光刻精度和制造工艺；韬定律是换个思路——从器件到电路，从芯片到系统，全链路协同优化，比拼的是系统效率和工程能力。一个拼“制造精度”，一个拼“系统效率”，完全走出了另一条路。

中关村信息消费联盟理事长项立刚点透了其中的区别：“摩尔定律是空间优化，在有限面积里挤更多晶体管；韬定律是通过对芯片的多个因素进行优化，在同样的空间，减小时延，获得更多的计算能力。”

这意味着，即便没有最先进的EUV光刻机，也可以基于韬定律的设计理念，在成熟工艺节点上做出具备一流性能的芯片。

六、韬定律也不是万能钥匙，任重而道远

韬定律发布后，除了掌声，也有冷静的声音。

最大的瓶颈在于工具——传统的EDA设计软件不支持这种三维堆叠的设计方式。华为花了几年时间自研内部工具才走到今天。

正因如此，华为轮值董事长徐直军在接受采访时明确表态：韬定律不可能只靠一家公司完成。华为选择公开发布，就是希望整个产业界一起参与进来，共同把这条路走下去。

徐直军还说过一句特别实在的话：“韬定律跟先进工艺并不是‘你死我活’的关系。国内先进工艺肯定要继续往前走，它每向前一步，都能让韬定律获得更好的结果。两者的生命力，最终要由市场和产品来检验。”

更坦诚的是，他并不打算“说服”任何人遵循这条路。因为真正有生命力的技术路径，不需要靠说服，自然而然就会被产业界接受和推广。

结语

2019年，何庭波以一封宣布芯片“备胎”转正的信打动了无数国人。

七年后，她再次站上台前，带来了一个更底层的答案——不依赖任何外部设备，不给对手制裁的借口，纯粹依靠基础理论、系统设计和工程能力的创新。

用何庭波自己的话来说：“面对各种困难，我们没有后退。只要方向是对的，慢一点也没关系，一直往前走，终归可以找到桥和路。”

韬定律到底能走多远，还需要时间和市场来检验。但至少，它让我们看到：在没有EUV光刻机、台积电的代工也被切断的特殊背景下，中国芯片产业开辟出了另一条属于自己的路。这对于正在经历芯片缺货、算力瓶颈的中国AI产业而言，也是一份足够坚实的长期承诺。
