在电力电子、工控、电源、新能源等领域，三极管、MOS管、IGBT是最常见的三种核心半导体器件，很多工程师、采购、电子爱好者都会疑惑：它们看起来功能相似，为什么不能通用？到底该怎么选？

本文不讲晦涩公式，用通俗原理、核心差异、应用场景，把三者的区别讲透，看完就能精准选型、不再踩坑。

一、先搞懂：三种器件的本质定位

普通三极管、MOS管（场效应管）、IGBT（绝缘栅双极型晶体管），核心作用都是电路的控制与开关，但因为结构不同，天生适配不同的功率场景，简单来说：

• 普通三极管：小功率电路的“基础开关”，是电子元件的元老级器件；

• MOS管：中功率场景的“高速开关”，兼顾效率与速度；

• IGBT：大功率领域的“强力开关”，集合了前两者的核心优势。

三者并非替代关系，而是功率层级、应用场景的互补关系。

二、核心参数对比：一眼看清本质差异

1. 控制方式不同

普通三极管属于电流控制型器件，需要通过基极持续输入小电流，才能控制集电极和发射极的大电流，驱动损耗相对较高，发热更明显。

MOS管属于电压控制型器件，栅极几乎不消耗电流，仅靠电压信号就能完成开关动作，驱动简单、损耗极低，是中低压电路的优选。

IGBT同样是电压控制型器件，驱动方式和MOS管一样简便，同时具备三极管的大电流承载能力，完美解决了“好驱动”和“扛功率”的矛盾。

2. 功率与耐压能力不同

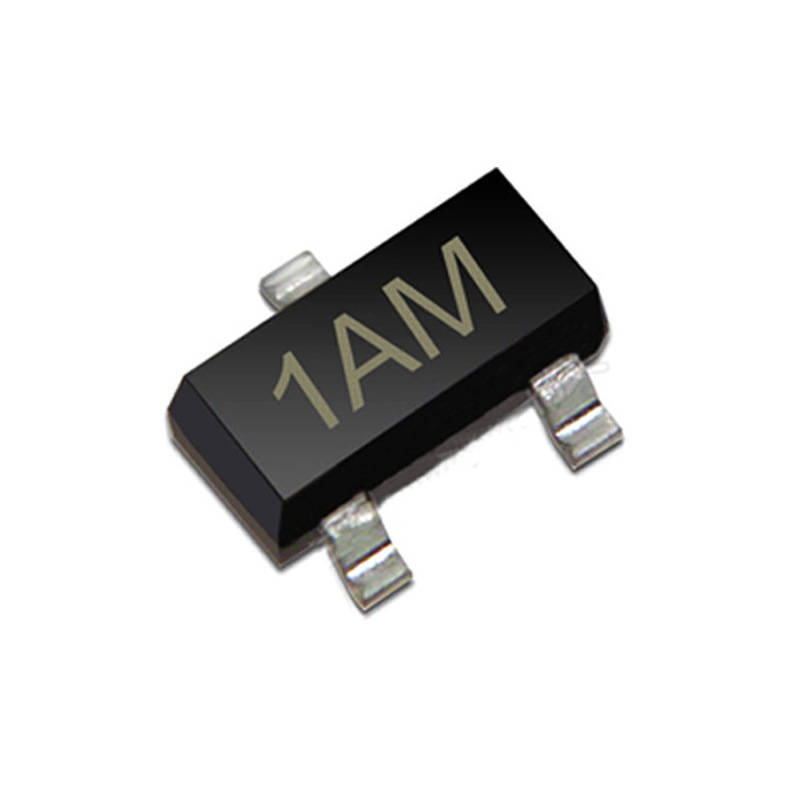

普通三极管耐压低、电流小，仅适用于毫瓦、瓦级小功率场景，无法承受大功率负载，一旦过载极易烧毁。

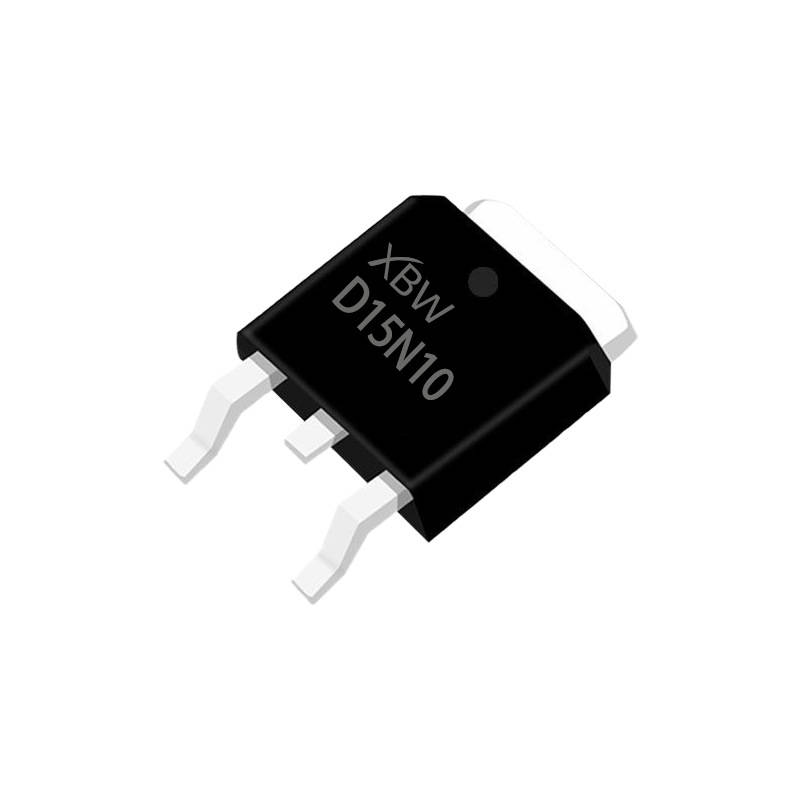

MOS管适合中低压、中功率场景，耐压和电流能力优于三极管，但在高压、超大电流工况下，导通损耗会大幅增加，稳定性下降。

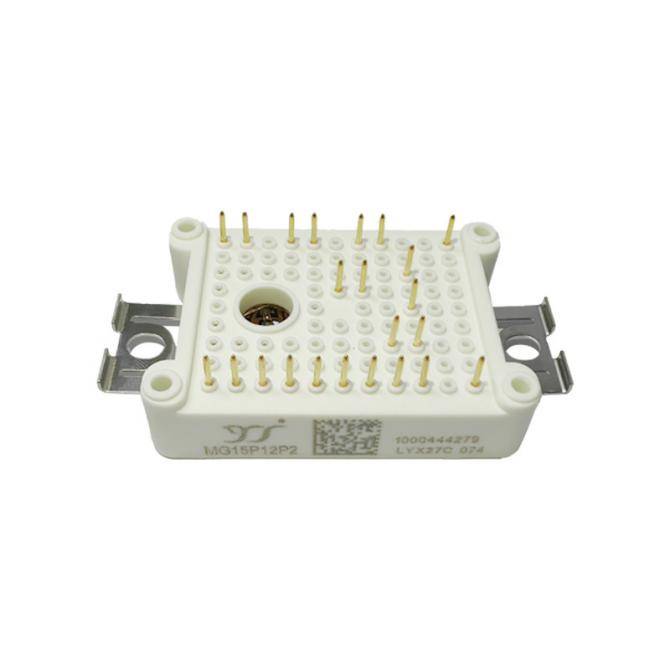

IGBT是高压、大功率专属，耐压可达上千伏，电流承载能力极强，能长期在满载、重载环境下稳定工作，是大功率设备的核心器件。

3. 开关速度不同

开关速度决定了器件的工作效率，MOS管开关速度最快，高频电路中优势明显；普通三极管速度中等；IGBT因为结构更复杂，开关速度略慢于MOS管，但完全能满足大功率设备的工作频率需求。

4. 导通损耗与发热不同

普通三极管导通压降大，损耗高、发热严重；MOS管导通损耗低，发热小；IGBT导通损耗介于两者之间，远低于三极管，且在大功率下散热表现更稳定。

三、结构原理：IGBT为什么是“最优组合”？

从结构上看，IGBT并非全新器件，而是结合了MOS管的栅极结构+三极管的导通结构，相当于把MOS管的“易驱动”和三极管的“大电流”优势融为一体。

它既有MOS管电压驱动、低损耗的特点，又有三极管耐高压、通大电流的能力，弥补了MOS管在大功率场景的短板，也解决了三极管驱动损耗高的问题，因此被称为电力电子设备的“心脏”。

四、应用场景：该选谁一看就懂

1. 普通三极管适用场景

小信号放大、低频电路、简单控制回路、小家电低压控制板等小功率、低频率场景，比如收音机、小型传感器、基础控制电路。

2. MOS管适用场景

手机充电器、电源适配器、LED驱动、中小功率电机控制、车载低压设备等中低压、高频、中功率场景，追求开关速度和转换效率。

3. IGBT适用场景

新能源汽车电机控制器、光伏逆变器、工业变频器、电焊机、大功率UPS、电磁炉、储能设备等高压、高频、大功率、重载场景，是工业与新能源领域的核心器件。

五、总结：三分钟选型口诀

小信号、低功率，选普通三极管；

中低压、求高速，选MOS管；

高压、重载、大功率，IGBT是唯一选择。

在实际选型中，无需盲目追求高端器件，匹配设备的功率、电压、频率需求，才是最稳定、最经济的方案。而在大功率工控、新能源赛道，IGBT凭借不可替代的优势，始终是行业的核心刚需器件。
