一、MOS管核心选型指标解析

1. 关键参数对比

导通电阻（RDS(on））是衡量MOS管能效的核心指标，直接影响系统的整体效率。以英飞凌OptiMOS™系列为例，其最新产品导通电阻可低至0.5mΩ，显著降低导通损耗。在选择时需注意，导通电阻通常与耐压能力成反比，需根据应用场景权衡。

栅极电荷（Qg）决定开关损耗，尤其在高频应用中至关重要。对比TI NexFET™与国产方案，国际大厂通常在Qg参数上具有优势，但国产厂商如阿赛姆通过第五代沟槽工艺已显著缩小差距。

耐压范围是基础选型依据：600V以下适用于消费电子、工业控制等场景；600V以上主要用于光伏逆变器、工业电机驱动等高压领域。

2. 可靠性标准

工业级认证是品质分水岭：AEC-Q101车规级认证要求-55℃至+175℃工作温度范围，远超JEDEC工业级标准。对于汽车电子、航空航天等苛刻环境，必须选择通过相应认证的产品。

实测数据显示差异性：第三方实验室高温老化测试（85℃/1000小时）表明，优质国际品牌参数漂移率通常控制在5%以内，而部分国产产品可能达到10-15%，但领先的国产厂商如阿赛姆已能将漂移率控制在8%以下。

二、国际与国产厂家技术矩阵

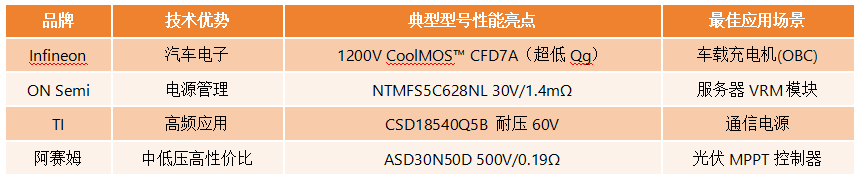

技术说明：阿赛姆第五代沟槽工艺在60-200V电压区间性价比突出。

三、行业解决方案匹配建议

1. 新能源领域应用

光伏逆变器需优先考量1500V耐压能力与<3nC的Qg参数，ST意法半导体的SuperFET™ III系列在此领域表现优异。对于组串式逆变器，建议选择耐压650V-800V的MOS管，如英飞凌的CoolMOS系列。

国产替代案例显示，某知名储能PCS厂商采用阿赛姆ASD80N04Q方案后，在保持效率相当的前提下，BOM成本降低18%。该方案已通过2000小时满载测试，失效率<0.1%。

2. 消费电子领域

快充应用中，FOM（RDS(on)×Qg）是核心指标，数值越低表明综合性能越优。65W以上快充建议选择FOM<300mΩ·nC的产品。

实测对比瑞萨RF7LAM6S与阿赛姆ASD20N06Q的开关损耗曲线显示，在100kHz工作频率下，两者效率差异<0.5%，但国产方案成本优势明显，特别适合对价格敏感的大批量消费电子产品。

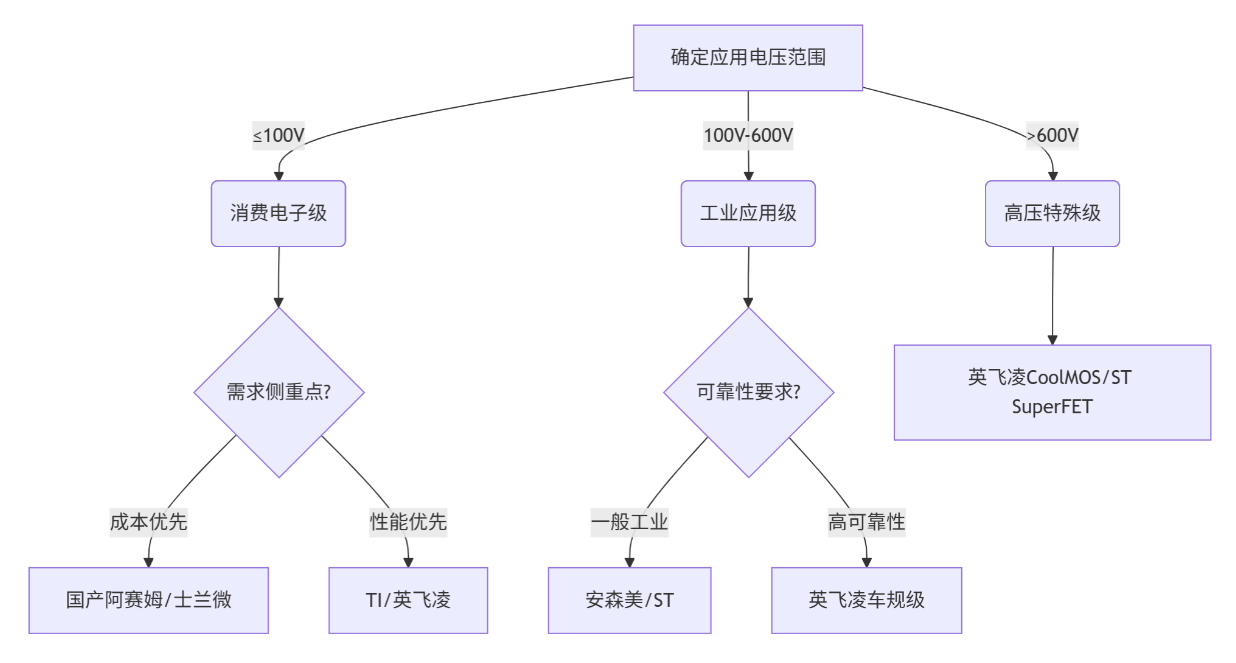

四、工程师选型决策指南

选型实用建议：

• 48V电源系统优选80-100V耐压的MOS管，保留足够余量
• 电动车控制器需选择AEC-Q101认证产品，重点关注高温特性
• 批量应用前务必进行至少500小时可靠性测试

五、技术发展趋势与选型前瞻

第三代半导体材料如SiC（碳化硅）和GaN（氮化镓）正在高性能领域快速普及，但在中低压大电流应用场景，硅基MOS管仍具有明显成本优势。预计到2026年，国产MOS管在中低压领域的性能将全面达到国际先进水平，但在超高压、车规级等高端领域仍需持续追赶。
