在以东芝TB67Z833SFTG构建外置MOSFET的三相电机驱动系统时，3电阻与单电阻采样属于系统级拓扑选择。两种方案是否可用，取决于外部采样电路、MCU触发与重构算法，不能仅由栅极驱动IC型号推导。该器件的VM/VDRAIN范围和保护功能可作为候选边界，采样方案仍需结合动态响应、MCU资源、PCB空间和成本验证。

一、TB67Z833SFTG的电流采样接口灵活性

TB67Z833SFTG作为预驱动IC时，电流采样方案需由外部采样电阻、模拟前端和MCU共同实现，并按最新版数据手册确认可用引脚与时序。3电阻采样分别测量三相电流，采样窗口相对直接；单电阻采样在母线侧获取电流，需要利用开关状态重构相电流。栅极驱动时序和死区会影响单电阻采样的可用窗口。

二、3电阻采样与单电阻采样的产品级实现差异

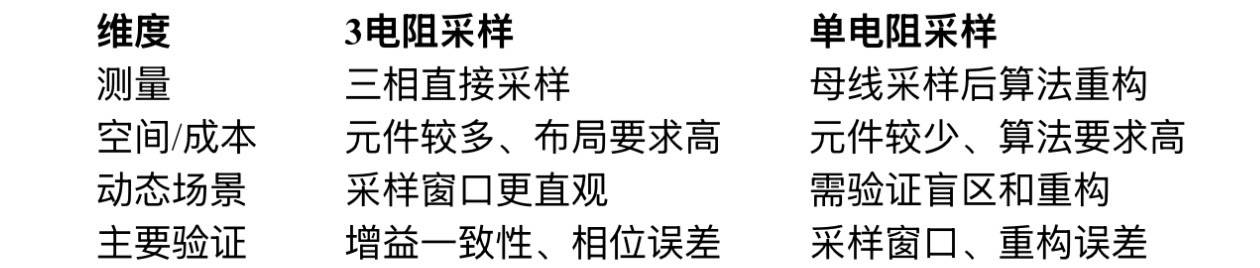

选型与验证矩阵

低占空比、过调制和死区效应会改变单电阻采样的可用窗口，必须纳入控制算法验证。若驱动IC集成电流检测放大器，应以数据手册确认支持的拓扑和外围连接。

三、FOC算法重构与采样窗口的产品配合要点

高动态关节或伺服应用通常更关注相电流的实时性与布局对称性，3电阻采样在此类场景中更便于直接观察；空间和成本受限的设备可以评估单电阻方案，但需确认MCU的采样触发、重构算法和异常处理能力。栅极驱动时序会影响单电阻采样窗口，具体延迟和配置边界应以数据手册为准，算法补偿和状态机仍由MCU侧完成。

四、从芯片特性到拓扑选型的验证路径

在低速、额定转速、启动、负载突变和过调制边界分别对比电流重构误差、转矩纹波、噪声和温升。采样电阻的阻值、功率和Kelvin连接也需与MOSFET布局共同评估。东芝TB67Z833SFTG的器件规格提供的是候选边界，不能替代电机、MOSFET、PCB和控制策略的整机确认。

五、适用场景与配置建议

基于上述采样灵活性，TB67Z833SFTG可适配多种FOC控制场景：

高动态伺服关节：推荐3电阻采样，利用直接相电流测量实现快速转矩响应；

无绳工具/清洁设备：空间受限时可采用单电阻采样，降低PCB面积和BOM成本；

灵巧手关节：需根据自由度数量和MCU资源权衡，多关节密集场景单电阻更具面积优势；

工业风机/泵类：3电阻采样在宽速域运行中提供更稳定的电流反馈，适合连续运行工况。

结语

采样拓扑没有脱离工况的绝对优劣。东芝TB67Z833SFTG提供了兼容两种拓扑的时序基础，但最终应以电流波形、控制周期和可用MCU资源为依据，选择能够在目标全速度范围内稳定重构的方案。
