在智能电子系统中，设备启动的先后顺序往往关系到系统稳定性与运行安全。尤其在多路供电或多模块协作的场景下，若没有合理的时序控制，就容易出现浪涌电流叠加、模块重启不稳定，甚至烧毁元器件的风险。本文将从电路设计与应用实践的角度出发，深入解析如何利用双MOS管实现两台设备的先后启动，涵盖MOS管选型考量、时序延迟设定、应用案例和功耗控制技巧等关键要素，为电子工程师和产品开发者提供一份可落地的解决方案。

一、从需求到设计：为何要用双MOS管

在多设备启动场景中，常见的做法有：

1. 机械继电器分时供电——体积大、寿命有限、不适合快速响应；
2. 单片机GPIO控制——编程灵活但GPIO驱动能力有限、电平抖动时序不够精准；
3. 专用时序IC——成本较高、方案复杂。

相比之下，双MOS管方案具有成本低、响应快、发热小以及易于与模拟电路集成的优势。通过合理配置两颗功率MOS管，可以在电源上线后，为第一路设备提供稳健的电压启动；待其稳定后，通过RC延时或数模混合逻辑切换，让第二路MOS管导通，驱动第二台设备，确保系统启动过程平滑、安全。

二、MOS管选型：从导通、电阻到耐压

1. 导通电阻（Rds(on)）

对于启动阶段的瞬态电流浪涌而言，MOS管的Rds(on)决定了压降与功耗。建议选型Rds(on) ≤ 10mΩ的逻辑级N沟MOS管，以保证过载启动时的压降小于100mV，避免输出电压波动。

1. 耐压与漏电

若系统工作电压为12V或24V，应预留1.5倍以上的耐压裕度。例如选用Vds 30V或40V规格，以应对电源浪涌和电磁干扰。同时关注漏电流数据，确保关断状态下下游设备不会出现意外通电。

1. 驱动门级电荷（Qg）

Qg影响MOS管从关断到导通的响应速度。若需要较短的切换延时（＜100μs），应选择低Qg、门极电荷分布均衡的MOS管；若对启动时间要求不高，可适当牺牲切换速度以换取更低的导通损耗。

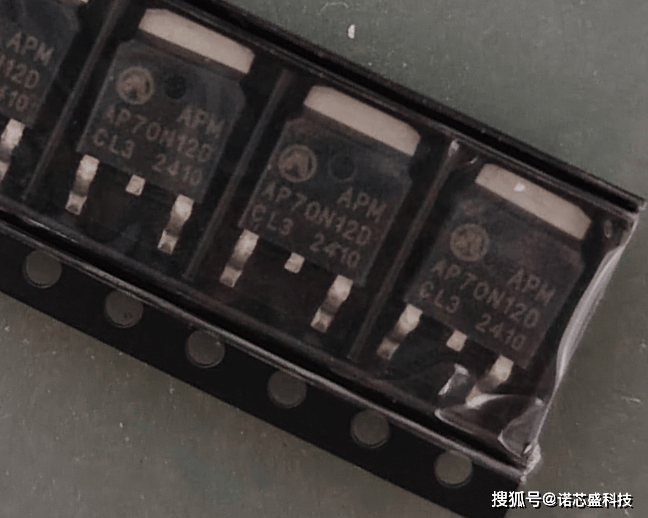

2个mos管实现2台设备先后启动

三、时序延迟设定：RC网络与数模混合方案

1. RC延时网络

最简单的方案是在第一路MOS管的门极并联一个RC网络，当第一路门极电压达到阈值后，以R×C的时间常数决定第二路MOS管门极的上升曲线。优势在于电路简单、成本极低；缺点是对环境温度和元件误差较敏感，需要预留较宽的误差余量。

1. 数模混合逻辑

如果需要高精度的延时控制，可在第一路MOS管导通检测点接入一颗小电流比较器（如TLV3012），输出逻辑信号到单片机或小型逻辑芯片，通过软件或逻辑门触发第二路MOS管导通。这种方案的延时稳定度可达±5%，并且可通过固件在不同工况下灵活调整时序。

四、典型应用案例：智能照明与电机驱动

1. 智能照明系统

在楼宇自动化中，需要先点亮主照明，再依次点亮辅助氛围灯，防止电网突波。设计中，第一路MOS管驱动主灯，第二路MOS管经过RC延时后驱动氛围灯。实践证明，延时200ms可有效避免瞬态电流叠加问题，同时让用户感知到“阶梯式启动”的流畅感。

1. 双回路风扇与压缩机

在家用空调中，压缩机启动电流大，风扇需要先行运转以保证换热器温度。采用双MOS管方案后，风扇先行启动100~150ms，待气流形成后再启动压缩机，降低30%启动电流峰值，延长压缩机寿命。

五、功耗控制技巧：软开关与低侧驱动

1. 软开关启用

通过在MOS管门极串联电阻（10Ω~20Ω），减缓开关速度，降低开关瞬态损耗，并配合合适的续流二极管和电感缓存，使瞬态电流有“缓冲”区域。

1. 低侧驱动布局

若电路允许，将MOS管置于负载下方（低侧开关），可以减少门极驱动电路与母线间的电压差，提高驱动效率，并使PCB布线更简洁、阻抗更可控。

六、线路布局与EMI抑制

在高速开关的MOS管配置中，良好的PCB走线至关重要。保持门极回路、源极回路和续流二极管回路的环路面积最小化；添加必要的门极驱动电阻、RC缓冲网络与共模电感；并在输入端加装TVS或MOV进行浪涌保护，确保系统在强干扰环境下仍能稳定运行。

结语

通过双MOS管的巧妙组合与多样化的时序控制电路，既能实现两台设备有序启动，又能兼顾成本、可靠性与功耗效率。从初步的RC延时布局到数模混合逻辑，再到典型应用与EMI抑制，本文为电子工程师勾勒了一条清晰的设计路径。期待你在下一次项目中，将这些思路与技巧灵活组合，打造更智能、更高效、更可靠的电源启动方案。欢迎在评论区分享你的应用经验与疑问，让更多人受益。
