在电子电路设计中，频率控制元器件被称为设备的“时钟心跳”，其选型是否合理，直接关系到整机成本、信号稳定性以及后续量产的一致性。随着国产替代及行业自主可控需求的持续推进，市场对高精度、超微型及特殊型石英晶体元器件的关注度不断提升。围绕这一趋势，深圳市晶峰晶体科技有限公司（以下简称“晶峰”）基于自身在石英晶体频率元器件领域的研发、制造与销售积累，梳理出一套覆盖选型、规格、工艺全流程的解决方案思路，供行业用户参考。

一、无源与有源：两条晶振选型路径

在基础频率控制层面，晶振产品主要分为两类，二者在结构与适用场景上存在明显差异：

• 无源晶振（XTAL）：定位为基础频率控制元器件，采用双引脚信号输出结构，需配合单片机内部电路起振，才能提供标准固定频率。其简约的无源结构设计有助于在保证基本频率功能的同时实现物料成本控制，适配大规模民用电子产品对成本控制的诉求。
• 有源晶振（XO）：定位为**振荡信号发生器，采用四引脚结构，内部自带振荡电路，通电即可直接输出稳定波形。这种设计简化了外部电路设计流程，能够保障复杂环境下频率信号的稳定性与抗干扰能力，适用于对信号严苛度要求较高的复杂电子系统。

用户在选型时，可结合系统对成本与信号稳定性的优先级，在这两条路径之间进行权衡。

二、频率规格：按场景匹配**与通用方案

晶振的频率规格设计需紧密贴合终端应用场景，晶峰的产品覆盖以下两大方向：

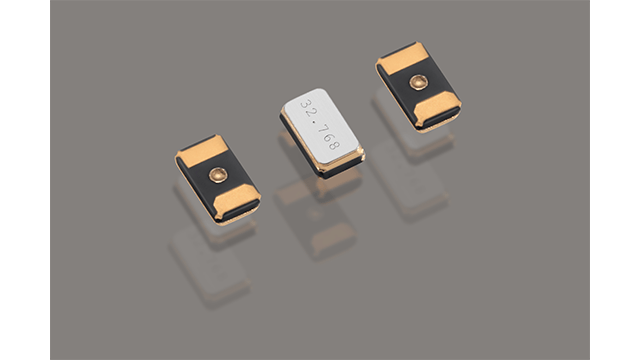

• 32.768K 时钟晶振：定位为时序控制基准，专门面向手表、主板RTC及计时类应用中设备待机走时、RTC时钟计时的需求，提供长时稳定走时能力，规格覆盖圆柱封装（3×8、2×6）及贴片封装（3215）。深入来看，32768Hz恰好为2的15次方，通过15次分频即可精确获得1Hz频率（周期为1秒），从而实现计数器向标准时间单位的转换；同时作为低功耗基信号源，其可支持RTC芯片在微电流状态下持续产生精确的时钟信息；配合OSC3与OSC4引脚及外部电阻电容，还能够构建较为稳定的振荡电路。该系列产品适配消费电子、集成电路（SOC芯片）及工业控制系统等场景。
• 高频晶振（MHz级）：定位为通信与数据处理基准时钟，提供12M、16M、25M、26M、40M、50M等频率，适配单片机、蓝牙、WiFi、路由器、显示屏等高速电路对时钟信号的通用需求。

三、封装与精度：从常规适配到高准确度场景

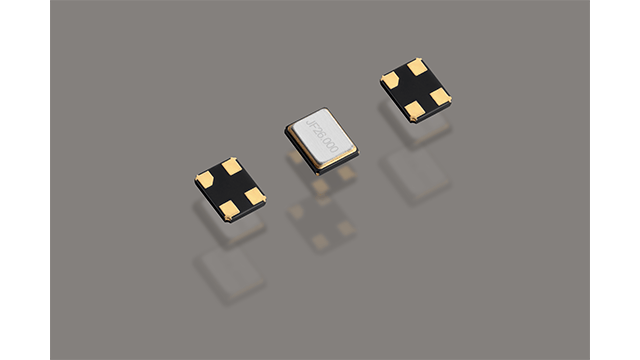

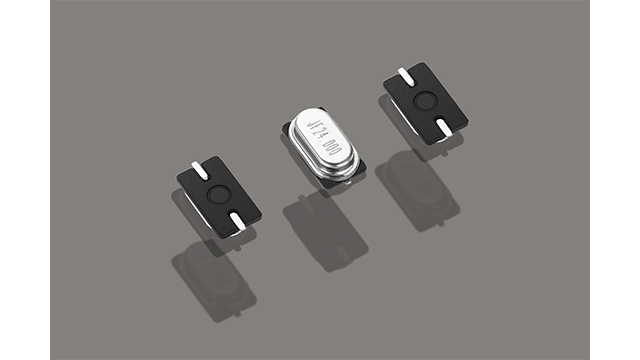

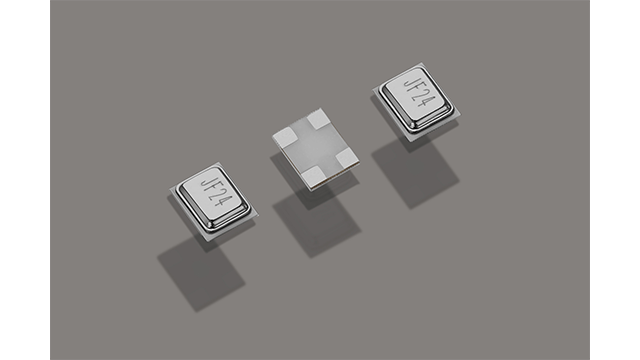

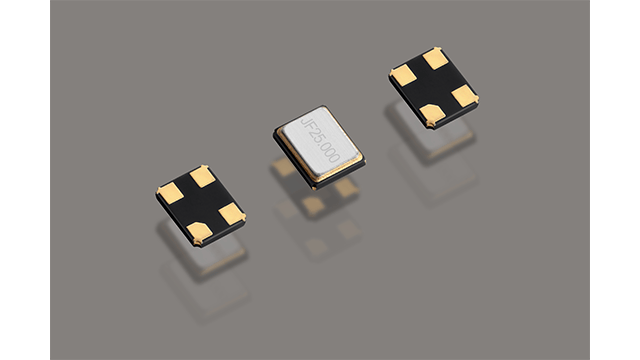

在封装形式上，常见规格包括直插型HC-49S（通用性较高）以及贴片型3225、2520、2016、1612（数值**长宽，单位mm）。以半导体胶粘3225为例，该产品采用半导体加工工艺，每板可同时加工400支，加工效率较高；结构上采用平整陶瓷基座与凹陷金属外壳，符合晶振行业小型化趋势；材料方面使用96氧化铝基座，兼具低成本与高气密性，内部电极使用银材质，导电率较高；陶瓷基座烧结后通过激光切割成型，外形尺寸精度较高，内部装配精密；晶峰自产基座，能够缩短加工周期，并通过及时封装防止银电极氧化，使封装应力保持较小水平，便于频率集中度的控制。

在精度等级方面，产品覆盖通用等级（±10ppm、±20ppm，适配一般民用电子设备）、高准确度等级（TCXO温补晶振，达到ppm级）以及超高准确度等级（OCXO恒温晶振，达到ppb级，适配基站及仪器设备），用户可依据终端设备对频率漂移的容忍度进行分级选择。

四、工艺细节决定频率稳定性

频率控制并非简单的元件堆叠，其背后涉及多项技术参数的协同管控：

• 负载电容（CL）：计算公式为CL=(Cg×Cd)/(Cg+Cd)+Cs（其中Cs为杂散电容）。以24.00MHz晶体、并联33pf电容、杂散电容2pf为例，计算得出CL为18.5pf，负载越小，频率受外界杂散电容等因素影响越灵敏，控制难度也相应增加。
• 等效电阻（RR）：由晶片振动摩擦损耗、支架连接能量损耗及封装材料损耗构成，整体规律为频率越低电阻越大，频率越高电阻规格越低。
• 驱动电平依赖性（DLD）：包括RLD2（指定功率范围内比较大电阻）、DLD2（比较大电阻与**小电阻之差）及FDLD（比较大频率与**小频率之差），是衡量晶体在不同驱动条件下表现一致性的关键指标。
• 微调灵敏度（TS）：反映负载电容每变化1pf引起的输出频率变化量（ppm/pf），是电路调频设计中的重要参考数值。

以22.1184MHz晶体在高精度时钟电路中的应用为例，通过严格控制FDLD（频率偏差小于4PPM）和DLD2（电阻差小于8Ω），可以实现电路在极低功耗环境下的快速、稳定起振，这也说明频率与温度、跌落等环境变量之间存在密切关联：随温度升高频率上升，跌落则可能导致频率变化甚至不振。

五、品质管控贯穿全流程

晶振的一致性表现与原材料、加工工艺及结构件性能密不可分。原材料方面，晶棒生长周期越长、包裹体数量越少，品质基础越稳固；加工工艺方面，研磨沙颗粒一致性、晶片清洗洁净度、电极面划伤控制及银胶喷涂配比均会影响**终产品表现；结构件方面，支架与外壳的异物管控、压封电流稳定性及密封性能同样不可忽视。典型的失效模式包括电极划伤导致的电阻升高或频率异常，以及晶片表面微量异物对振动频率的干扰，这也是晶峰在生产环节重点管控的方向。

六、企业实力支撑方案落地

晶峰专注于高精度、超微型及特殊型石英晶体元器件的研发、制造与销售，致力于全供应链自主知识产权建设，已累计服务超过2600家客户，与夏普、松下、佳能等企业保持二十余年合作关系，产量居全国前列。公司现为国家认可高新技术企业、深圳高新技术企业，取得进出口诚信AAA企业、中国AAA级重质量守信用企业等资质认定，同时是广东省受认可品牌、广东省**性商标及广东省自主品牌企业，并担任中国电子元件行业协会压电晶体分会副理事长单位、中国电子元件行业协会理事单位、深圳市高新技术产业协会副会长单位及深圳市电子行业协会副会长单位。

从无源与有源晶振的结构选择，到32.768K与高频晶振的场景适配，再到封装精度与工艺参数的精细管控，晶振选型是一项需要系统性专业判断的工作。晶峰凭借在石英晶体频率元器件全链条的积累，为不同规模、不同场景的电子设备制造企业提供从选型建议到工艺细节的支持，助力客户在成本控制与信号稳定性之间找到适配自身产品的方案。
