在仪器、医疗、工控采集板卡开发过程中，很多工程师会遇到一个棘手现象：硬件电路原理没有问题，校准完成之后，设备运行一段时间出现零点漂移、采样数值跳变，数据重复性差 反复排查运放、基准源之后，问题往往出在信号通路的开关器件上。光耦继电器作为多路信号切换的常用器件，很多人只关注隔离耐压，忽略关断漏电流、输出寄生参数、导通阻抗带来的隐性影响，造成采集信号偏移，后期整改 PCB、重新改版，耗费大量研发时间 理清隔离、漏电流与负载匹配，守住信号采集精度底线

选型关键维度，直接影响零点漂移表现

光耦继电器属于半导体无触点开关，没有机械触点弹跳，但自身电气参数会直接作用于微弱测量回路，选型需要重点关注四项核心指标

第一，重视关断状态漏电流指标。在微弱电压测量场景，即便微安级别的关断漏电流，也会在采样回路形成额外分压，慢慢造成零点偏移。器件关态漏电流控制在 1μA 级别，更适合小信号采集；若漏电流偏大，多路通道轮询切换时，通道之间互相串扰，零点偏移会进一步放大

第二，关注输入输出隔离与寄生电容。器件隔离耐压分多档位，最高可做到 5000VAC 等级，可以阻断外部高压浪涌冲击主控。但输入‑输出之间存在寄生电容，数值会达到 5pF；输出端同样存在寄生电容。在多路高速轮询采集时，寄生电容会带来电荷耦合，带来基线扰动。测量板卡需要结合采样速率，平衡隔离等级与寄生参数，不要一味追求超高耐压而忽视电容带来的信号扰动

第三，区分导通电阻，匹配测量信号量级。导通电阻不是越大或者越小就越好。小信号测量回路，过大导通电阻会引入信号衰减；不同规格导通电阻差异较大，部分型号低至零点几欧姆，高压规格导通电阻会上升至几十上百欧姆。如果是高阻抗传感器采样回路，导通阻抗的变化，就会直接反映为零点漂移。交流、直流负载场景，也要对应匹配对应规格，不要混用

第四，工作温度范围与工况余量。板卡机柜内部温度会发生变化，器件工作区间覆盖‑40℃~+85℃，温度改变，漏电流、导通电阻都会随之发生小幅漂移。测量类板卡，不能只看 25℃常温参数，要评估全温域参数波动，预留足够设计余量

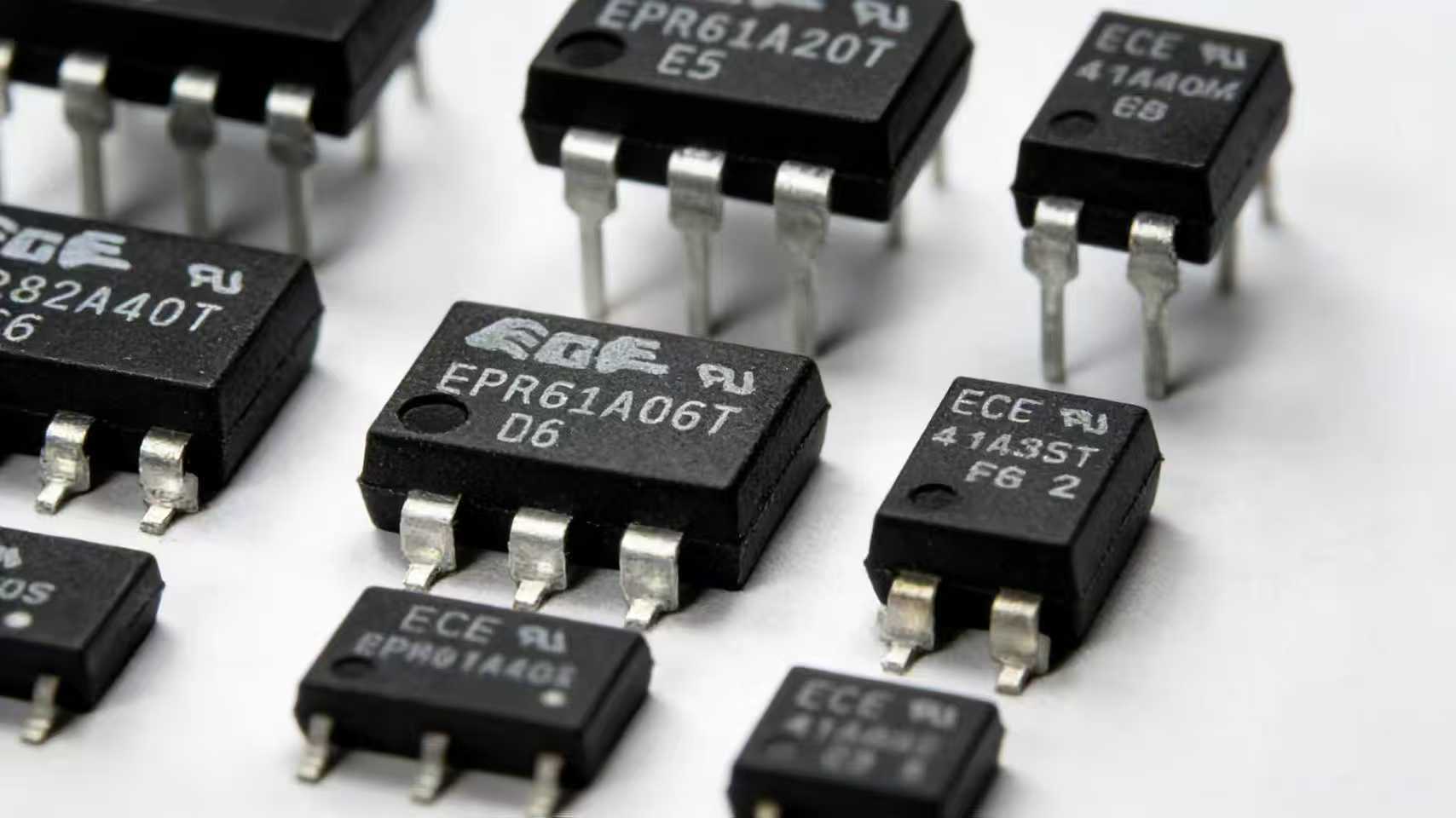

• 封装上拥有直插、贴片、薄型贴片多种形态，支持 SMT 自动化生产，引脚配置包含单路、双路多触点结构，可以适配多路采集板卡布局，但不同封装的寄生参数存在差异，布局也要同步考量

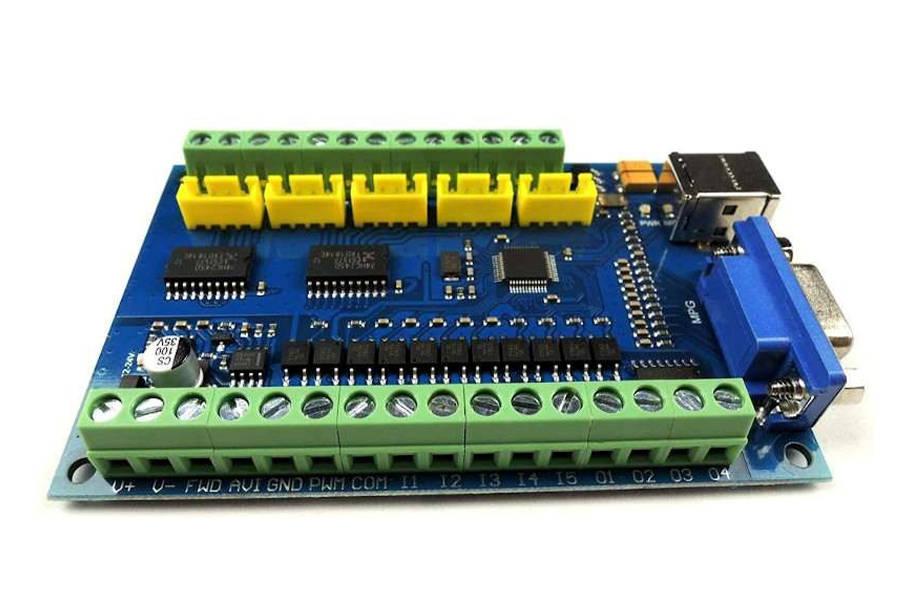

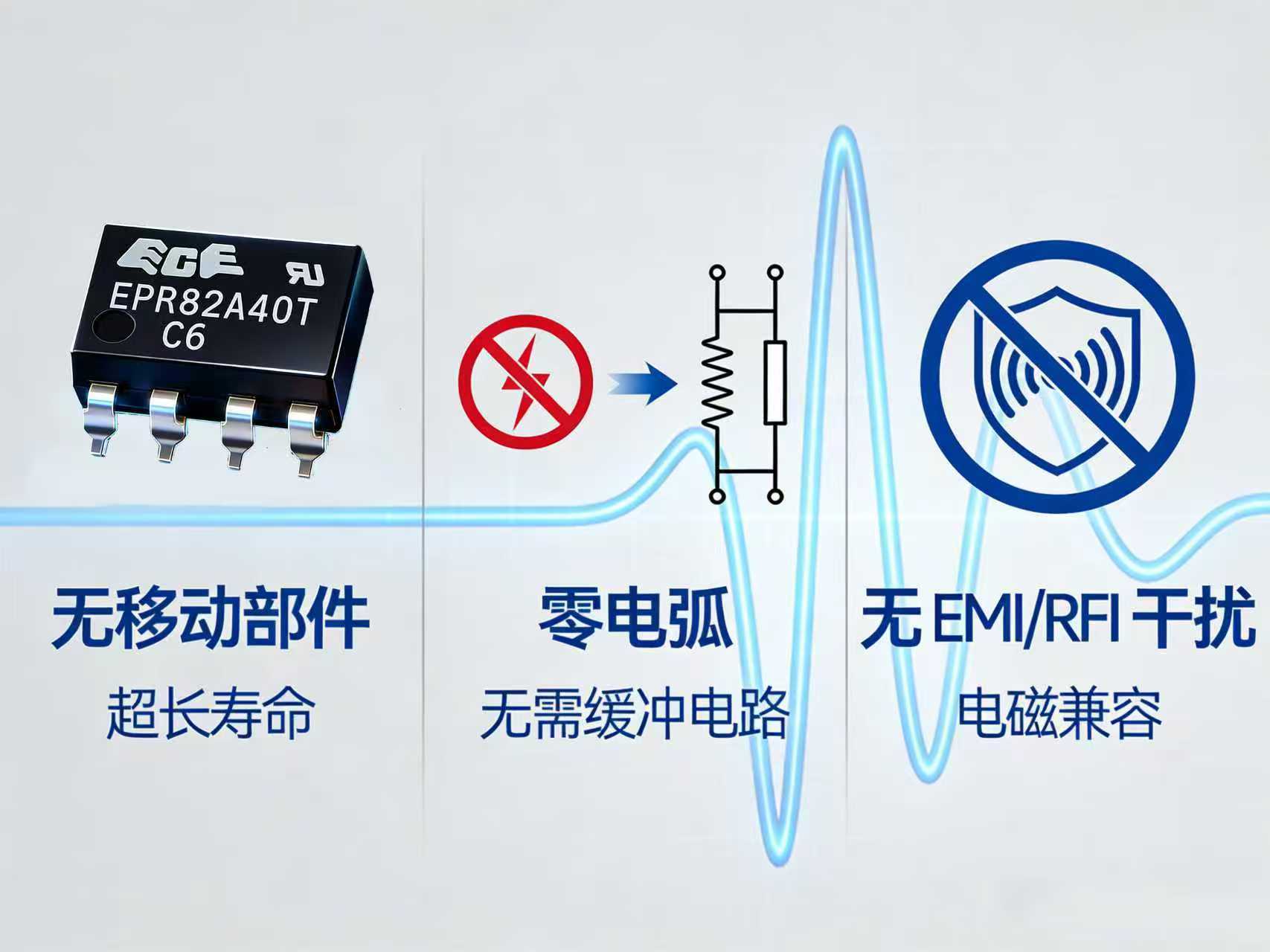

• 它无机械触点，不会产生 EMI 干扰，无需额外吸收回路，TTL/CMOS 电平就可以直接驱动，这些是它的优势，但优势不能掩盖漏电流、寄生电容对微弱测量的影响

做测量采集板卡，选型不能只看耐压、通道数量。微弱信号优先优先把关断漏电流作为重要筛选条件；高速多路轮询，重点评估输入输出寄生电容；高阻抗采样回路，严格评估导通电阻全温域变化

高压防护需求匹配对应隔离耐压档位，同时结合整机实际工作温度做余量评估

没有万能的器件，结合自身信号幅值、采样速率、阻抗条件综合取舍，才能最大限度抑制零点漂移，减少样机调试和后期现场数据异常问题
