光耦输出是否可靠，取决于输入电流、最坏 CTR、上拉与负载共同闭环

光耦内部 LED 发光，只说明输入侧开始工作；输出晶体管能提供多少电流，还要看 CTR 及其随温度、批次、老化和输入电流变化的边界。上拉电阻既决定低电平裕量，也影响关断速度，必须与最坏 CTR 一起预算。

调光耦接口时，最容易得到的证据是输入 LED 有电流、输出端也能翻转。可一旦温度变化、批次更换或频率升高，低电平抬高、边沿变慢、偶发误码又会出现。

根因通常不是‘光耦没导通’，而是输出电流预算没有闭环。输入 LED 电流经过 CTR 转成可用集电极电流，再由上拉和负载决定最终逻辑电平。

一、先把输入侧和输出侧分开看

输入侧的任务是让内部 LED 在允许范围内获得足够电流；输出侧的任务是用光敏晶体管把上拉节点拉到可靠低电平。两侧地必须保持隔离边界，不能因为画图方便而混成同一个参考。

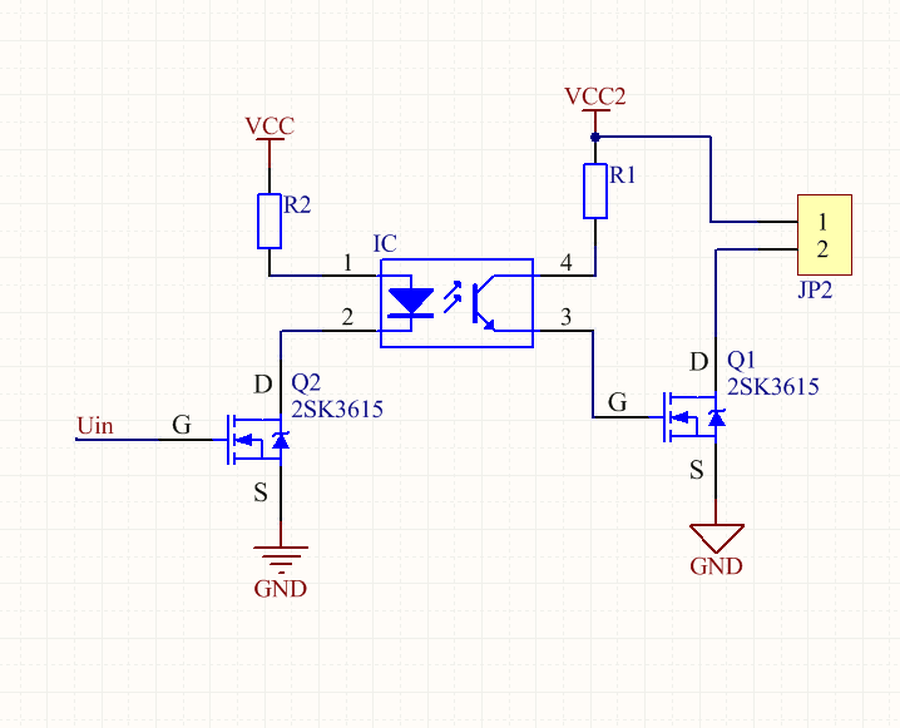

图 1 光耦输入与输出使用独立供电和地参考

二、限流电阻只解决了输入LED电流

输入限流电阻要依据输入电压、LED 正向压降和目标电流计算，并核对电阻功耗与输入源能力。把 LED 推得更大并不是无限有效，还会增加功耗、发热并可能影响寿命。

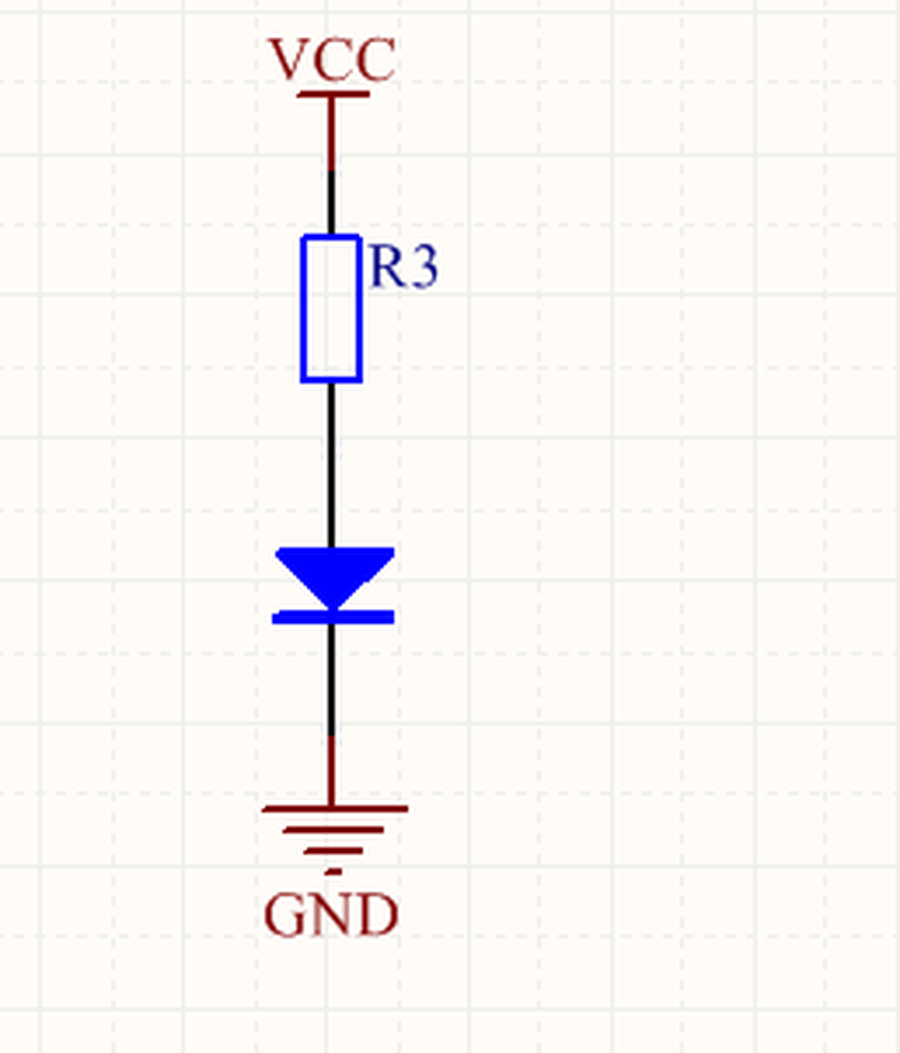

图 2 光耦输入 LED 与限流电阻的基本关系

更关键的是，输入电流只是输出预算的起点。输出能拉多少电流，还要经过 CTR 的最坏边界。

三、CTR为什么必须用最坏值

CTR 表示输出电流相对输入 LED 电流的传递能力。它不是一个固定常数，会随器件、输入电流、温度和老化变化。设计时应使用目标数据手册在对应条件下保证的最坏值，而不是典型值。

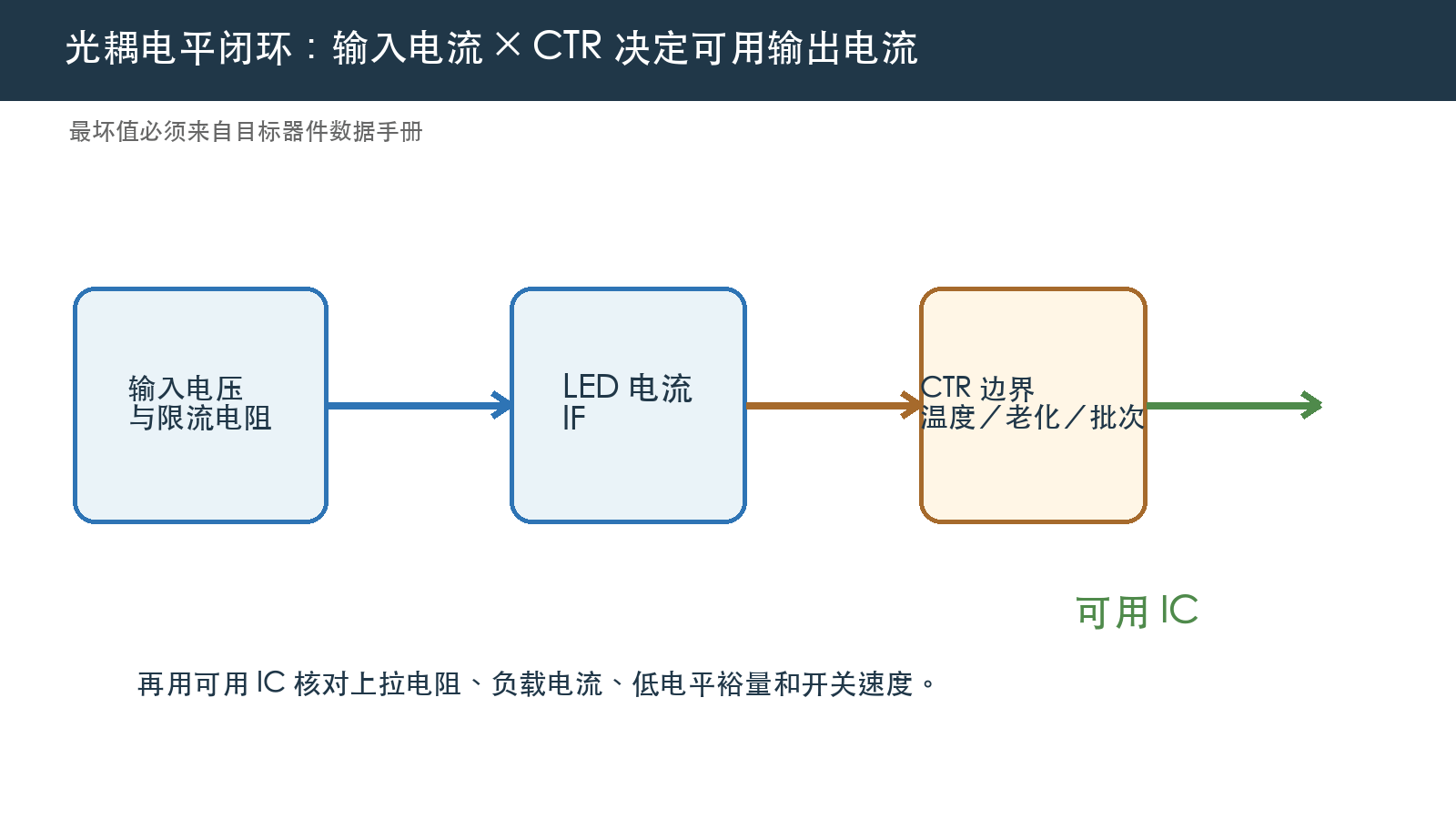

图 3 从输入电流到可用输出电流的预算链（原理示意，非实测结果）

得到最坏可用输出电流后，再与上拉电阻和下游输入电流比较，才能判断输出低电平是否有足够裕量。

四、上拉电阻同时控制低电平与速度

上拉太小，输出晶体管需要吸收更大电流，最坏 CTR 下可能拉不低；上拉太大，节点电容充电更慢，关断上升沿可能拖长。负载电容、走线、输入阈值和目标频率都要一起看。

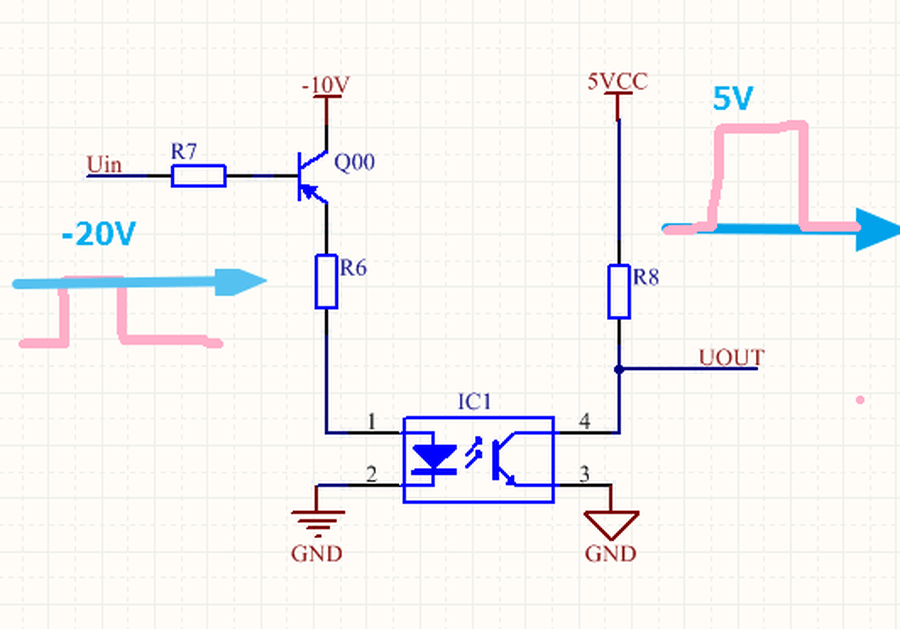

图 4 光耦用于电平转换时，输入电流、输出上拉和逻辑阈值需要一起闭环

1. 按最坏输入电压和 LED 正向压降确定输入电流范围。
2. 从数据手册取对应条件下的保证 CTR，而不是典型值。
3. 用最坏输出电流核对低电平、上拉电流和下游负载。
4. 结合节点电容与目标频率检查上升／下降时间。
5. 在温度、电源和批次边界下验证波形与逻辑裕量。

五、3个常见误区

• 只看LED亮没亮：无法证明输出侧有足够电流裕量。
• 用典型CTR：典型值不能覆盖温度、批次和老化边界。
• 上拉越大越省电：节点 RC 变大后，关断边沿和最高速度会受到限制。

工程判断：光耦‘能翻转’不是验收终点。输入电流、最坏 CTR、上拉电阻、负载、阈值和速度必须形成同一份预算。

写在最后

隔离器件把两侧电气连接切开了，但不会替你完成逻辑电平和动态速度设计。

把 CTR 从器件名词变成最坏电流预算，光耦接口才真正可验证。
