前言

随着云计算、数据中心产业快速发展，服务器对供电模块的功率密度、转换效率、可靠性提出严苛要求，CRPS 标准热插拔电源凭借模块化、冗余可替换、高功率密度优势，成为机架式服务器标配供电方案。

本次拆解对象为航嘉800W CRPS服务器电源，整机满足100-240V宽幅交流输入，并兼容240V直流输入场景，输出单路 12V 主功率 + 12V 待机供电，通过 80 PLUS 白金牌能效认证，额定输出功率 800W。

下面将从电源外观、规格、整机结构、PCB 正反面器件、各级功率拓扑器件逐层完整拆解，对核心器件进行参数与功能解析，完整还原该款白金牌服务器电源硬件设计思路、拓扑架构与器件选型逻辑。

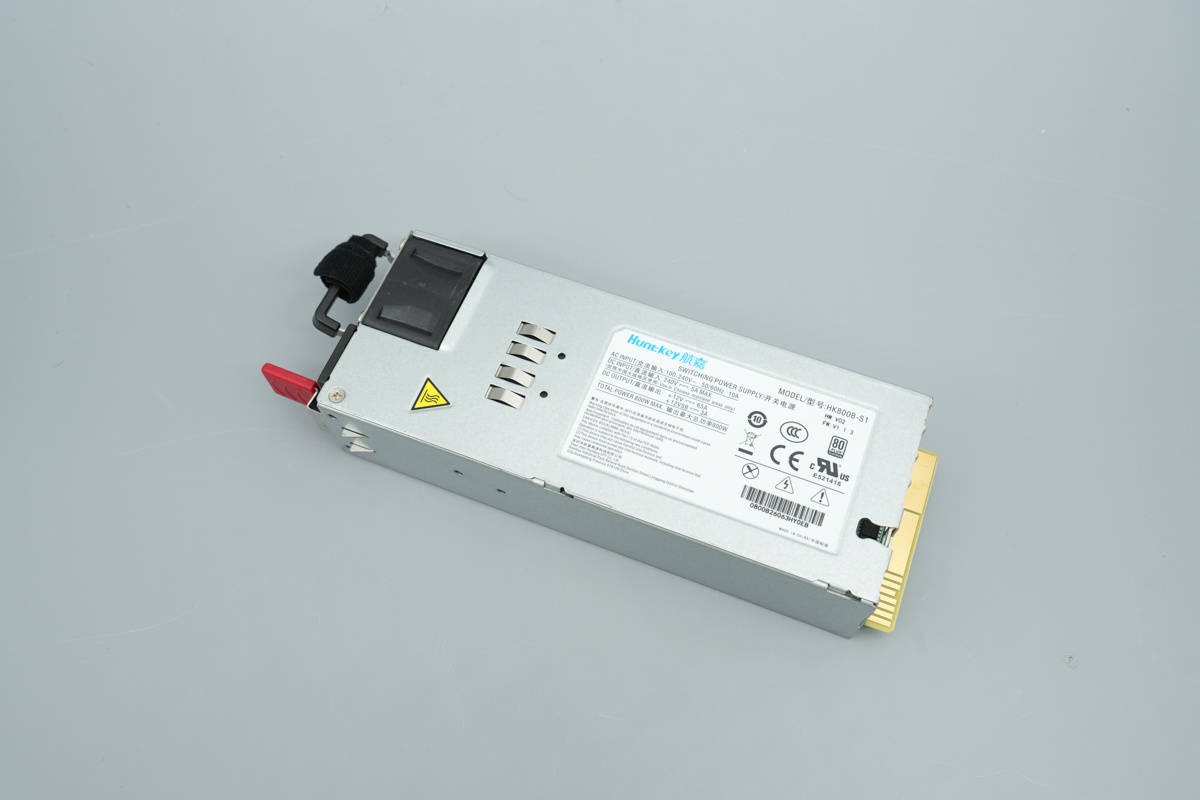

航嘉800W CRPS服务器电源外观

航嘉800W服务器电源为经典样式设计，金属外壳上设计辅助固定的卡扣结构，整机使用螺丝辅助固定。

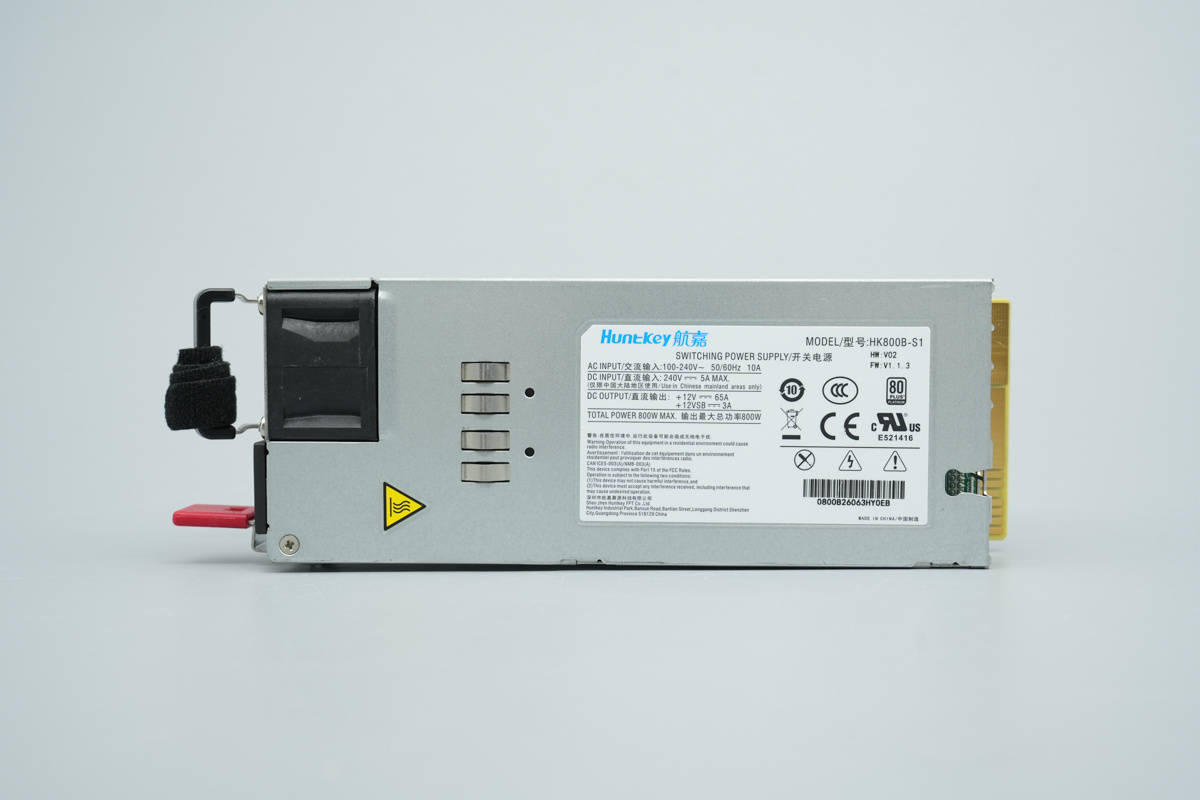

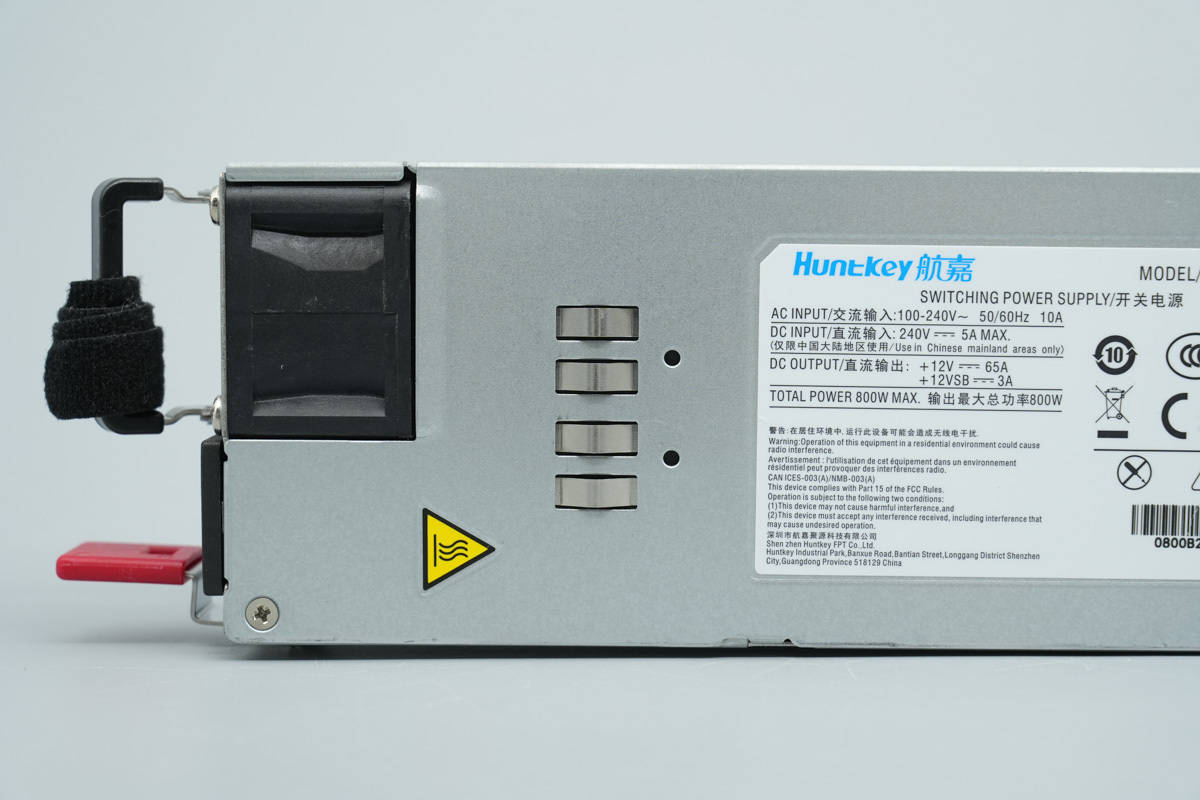

机身顶部贴有电源铭牌。

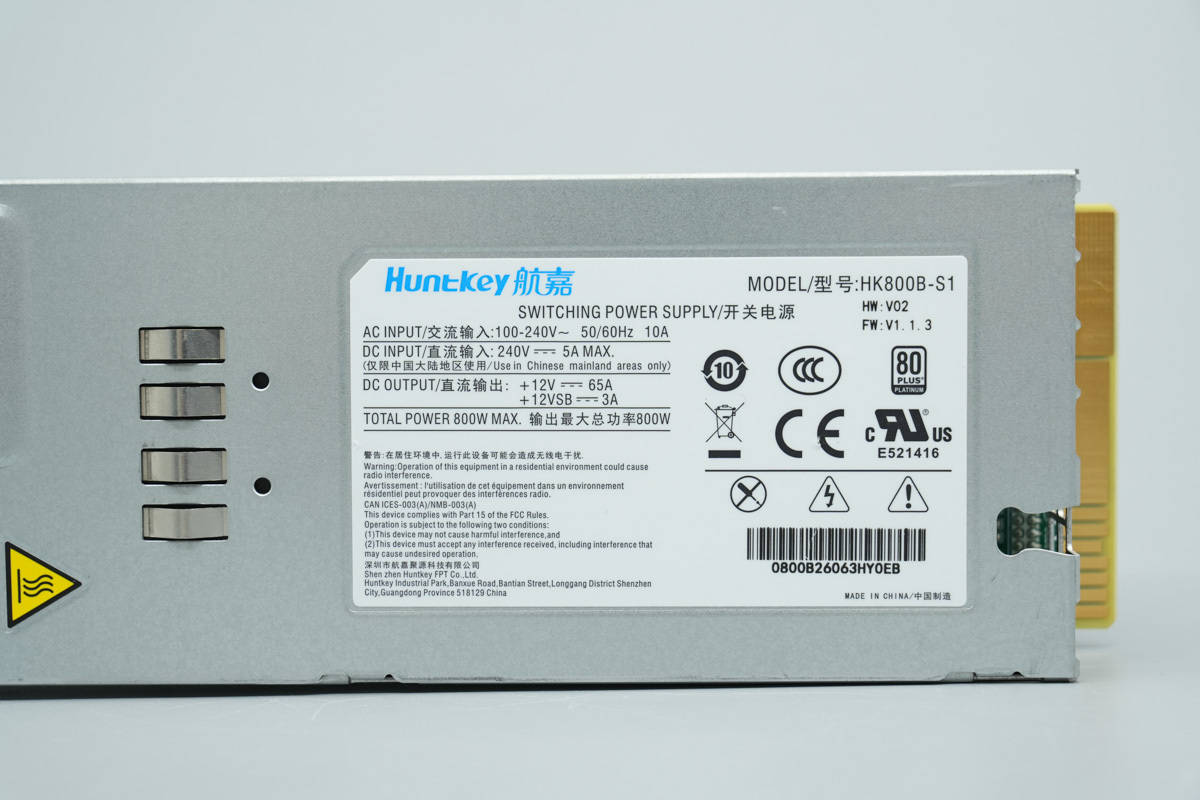

电源铭牌特写

型号：HK800B-S1

交流输入：100-240V~50/60Hz 10A

直流输入：240V⎓5A MAX

直流输出：+12V ⎓ 65A

+12VSB ⎓ 3A

输出最大总功率：800W

电源通过了CCC、CE认证，以及80 PLUS白金牌能效认证。

机身正背面设计有接地弹片。

机身背面一览。

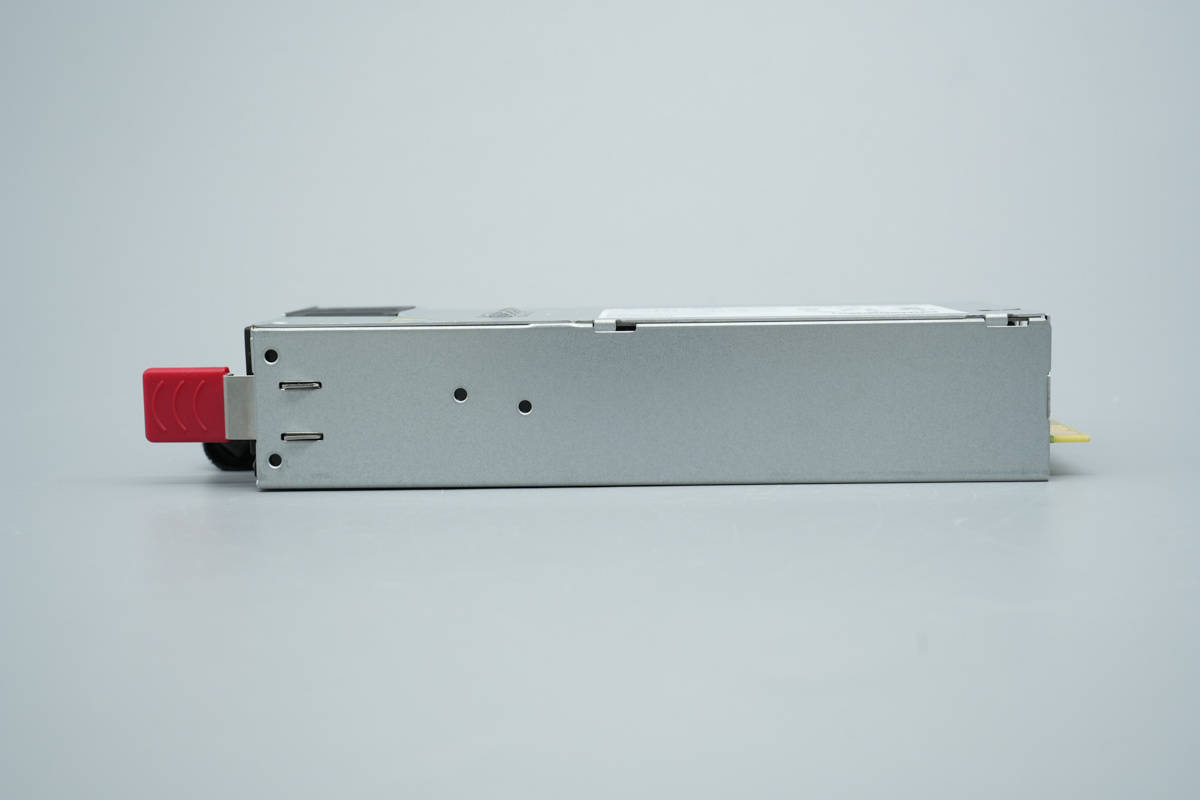

机身侧面设有固定卡扣。

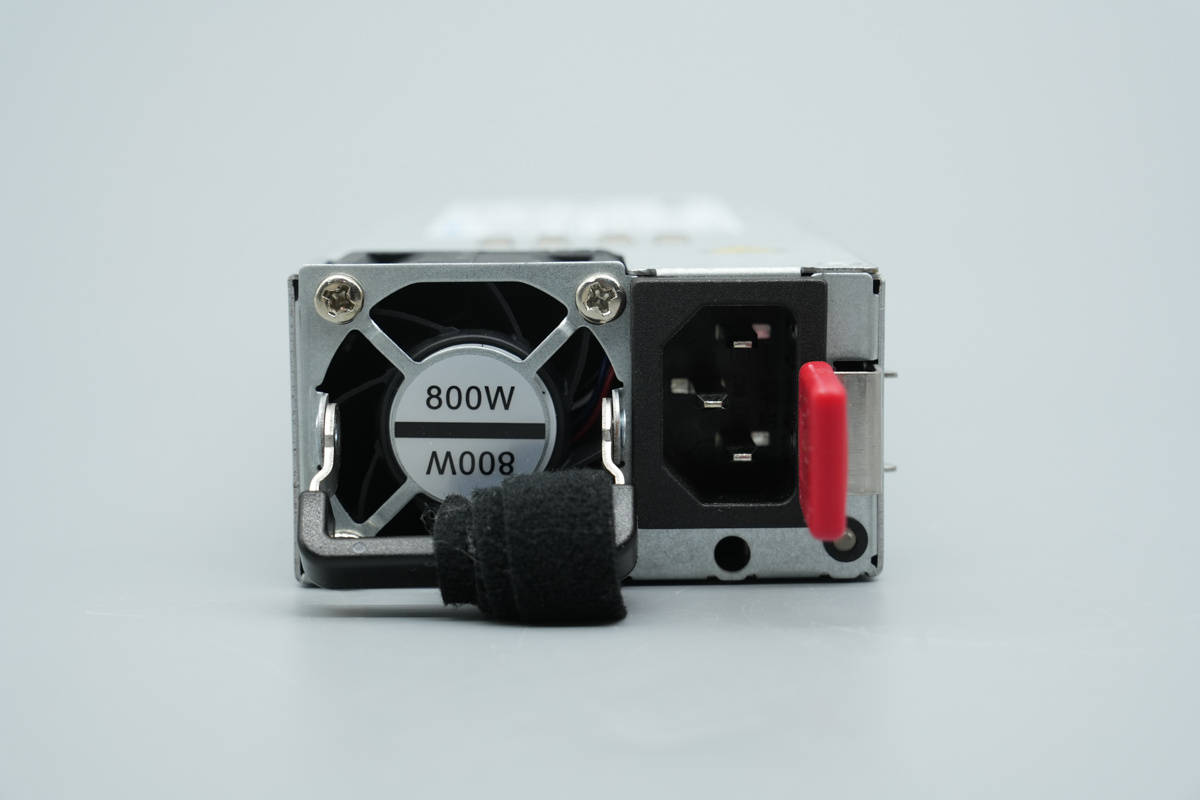

输入端设有散热风扇，输入供电接口，脱扣把手和电源指示灯，风扇使用螺丝进行固定。

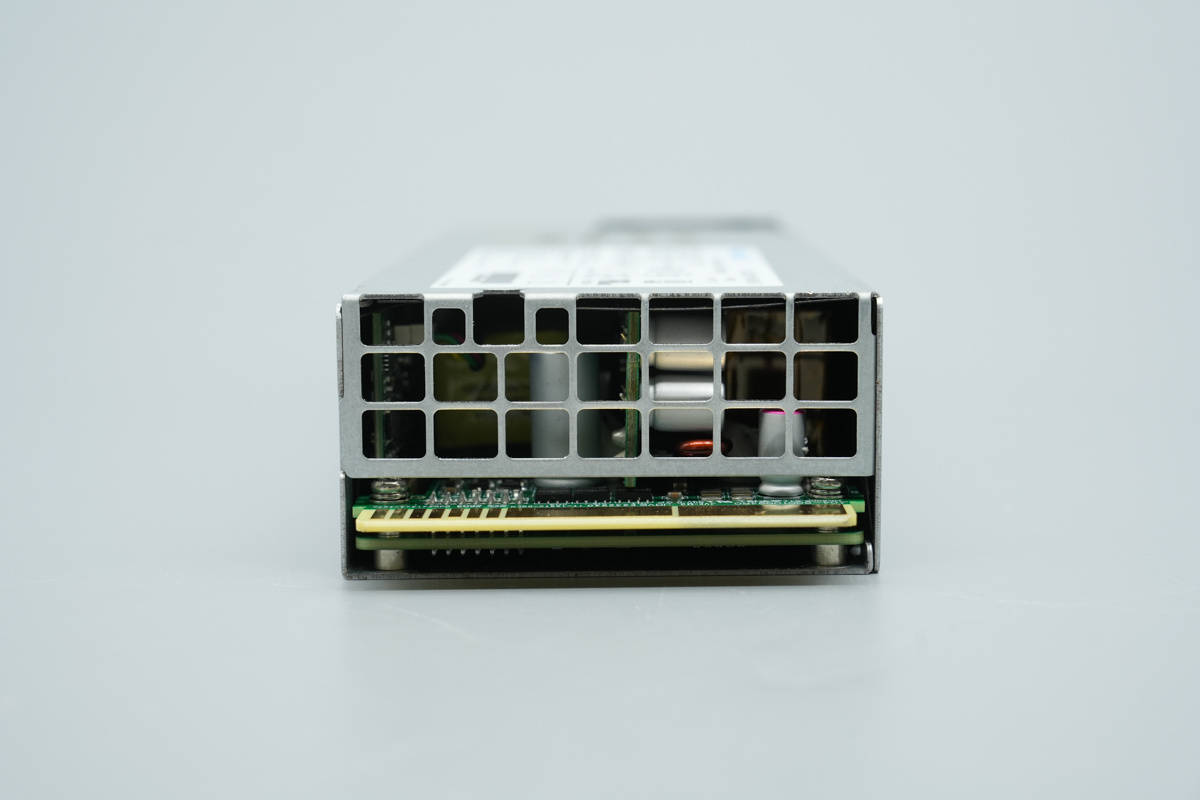

输出端设有防护格栅和金手指小板，透过格栅可以观察到内部滤波电容和变压器。

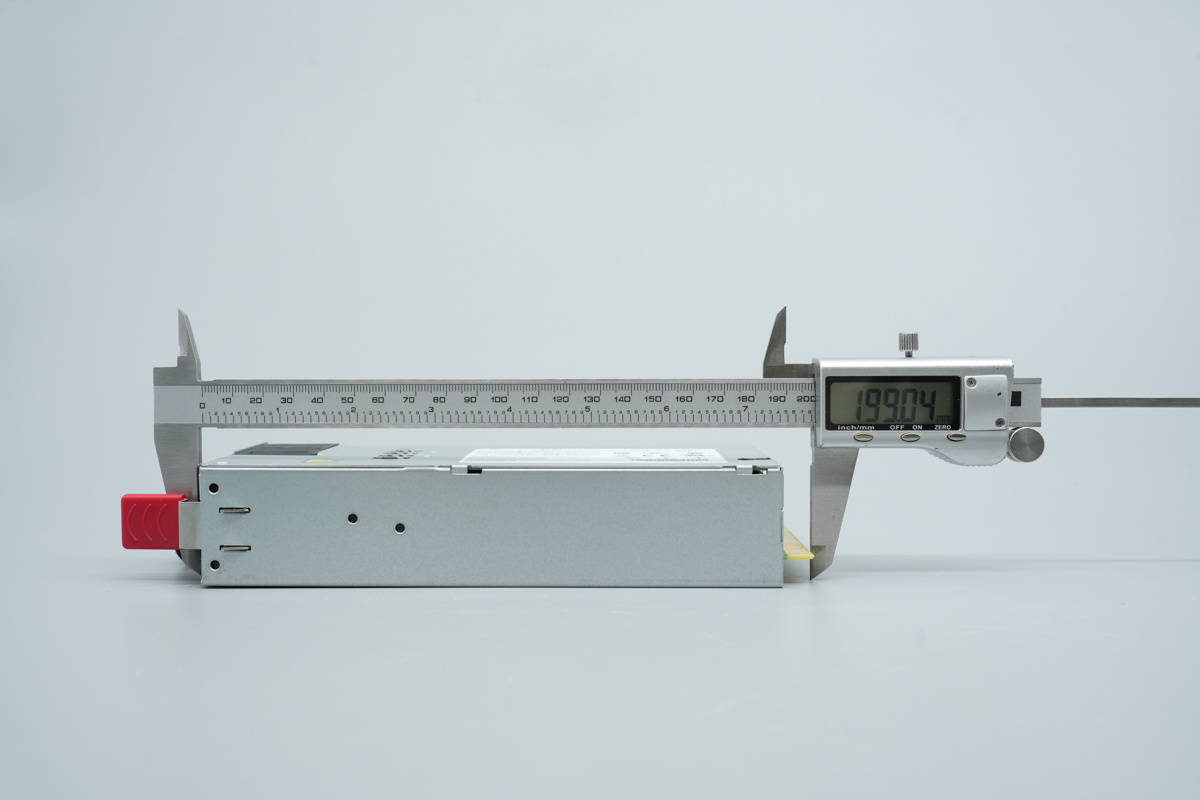

测得电源机身长度为199.04mm

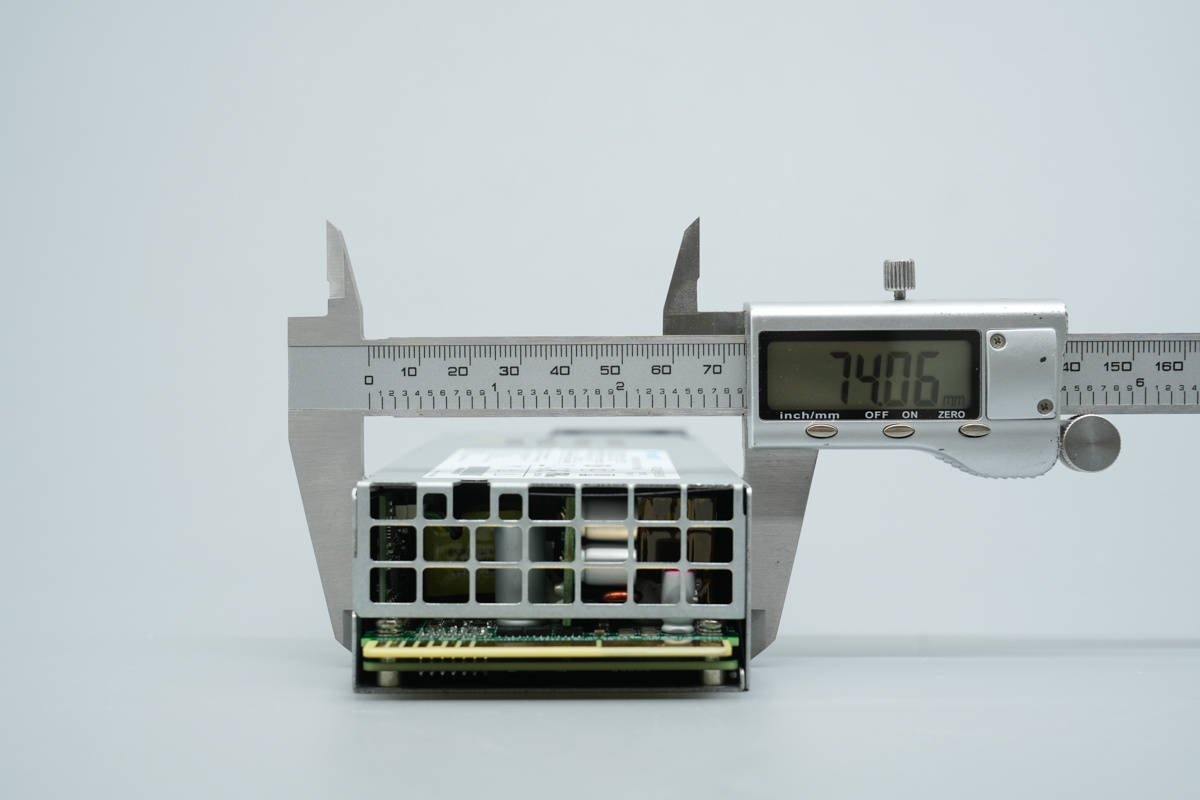

宽度为74.06mm。

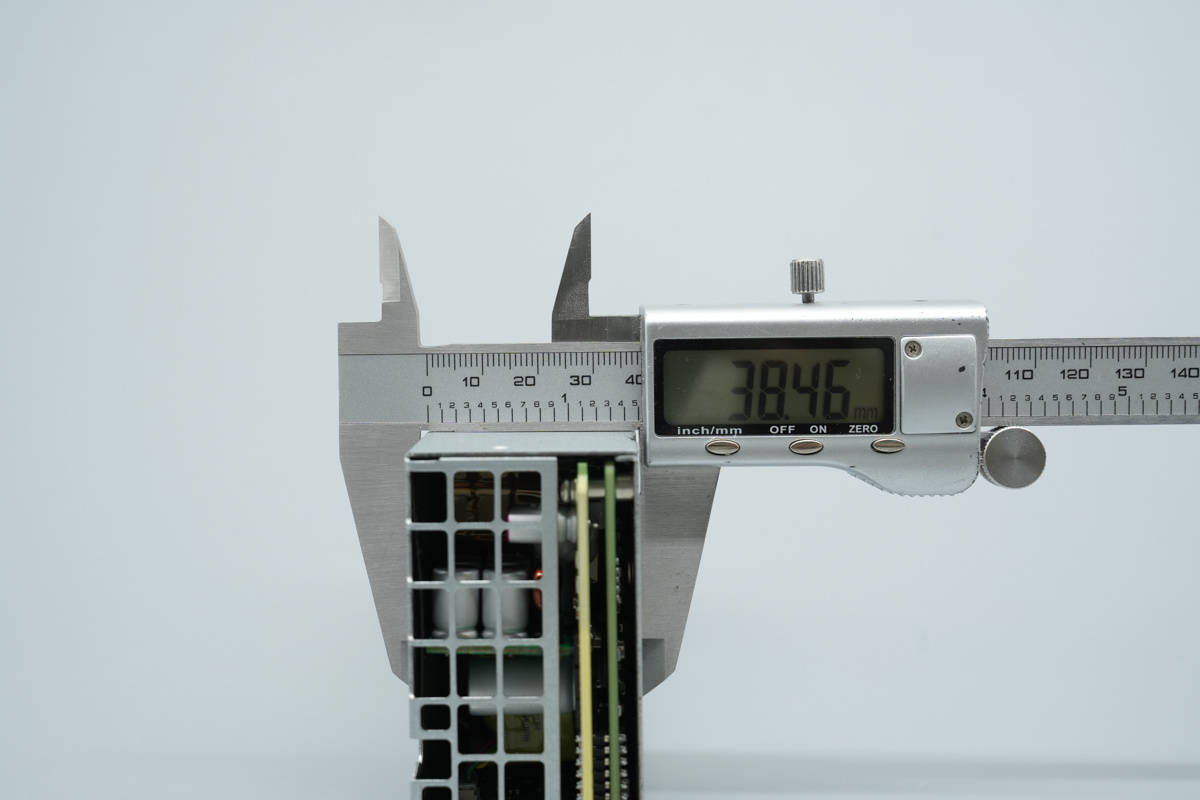

厚度约为38.46mm。

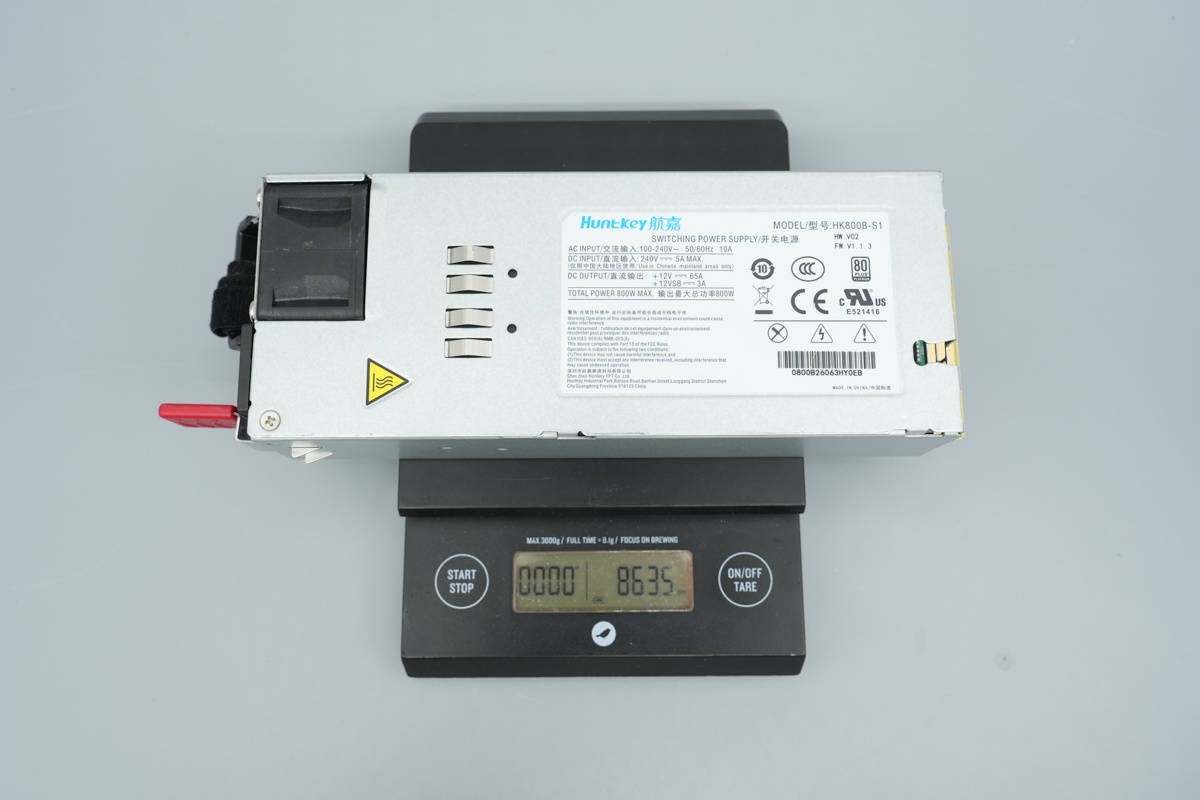

另外测得电源重量约为864g。

航嘉800W CRPS服务器电源拆解

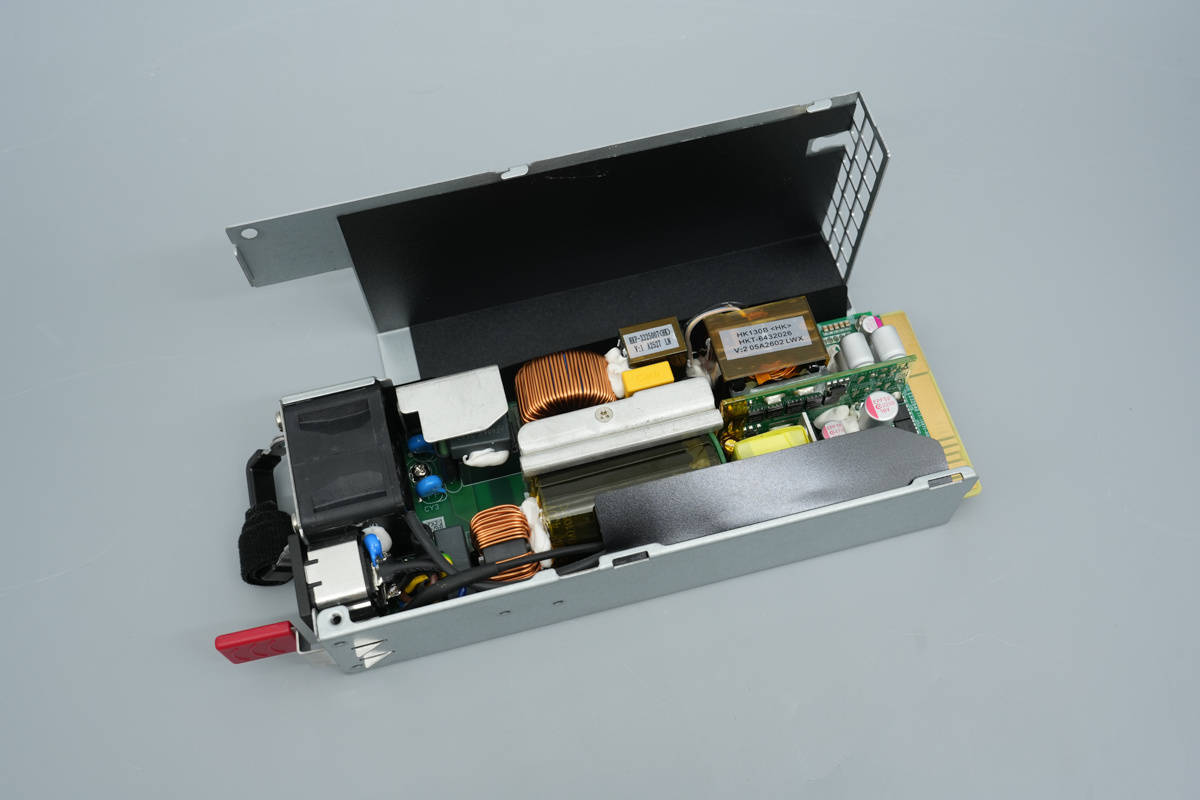

拆掉螺丝打开电源外壳，壳体内侧设有麦拉片隔离绝缘。

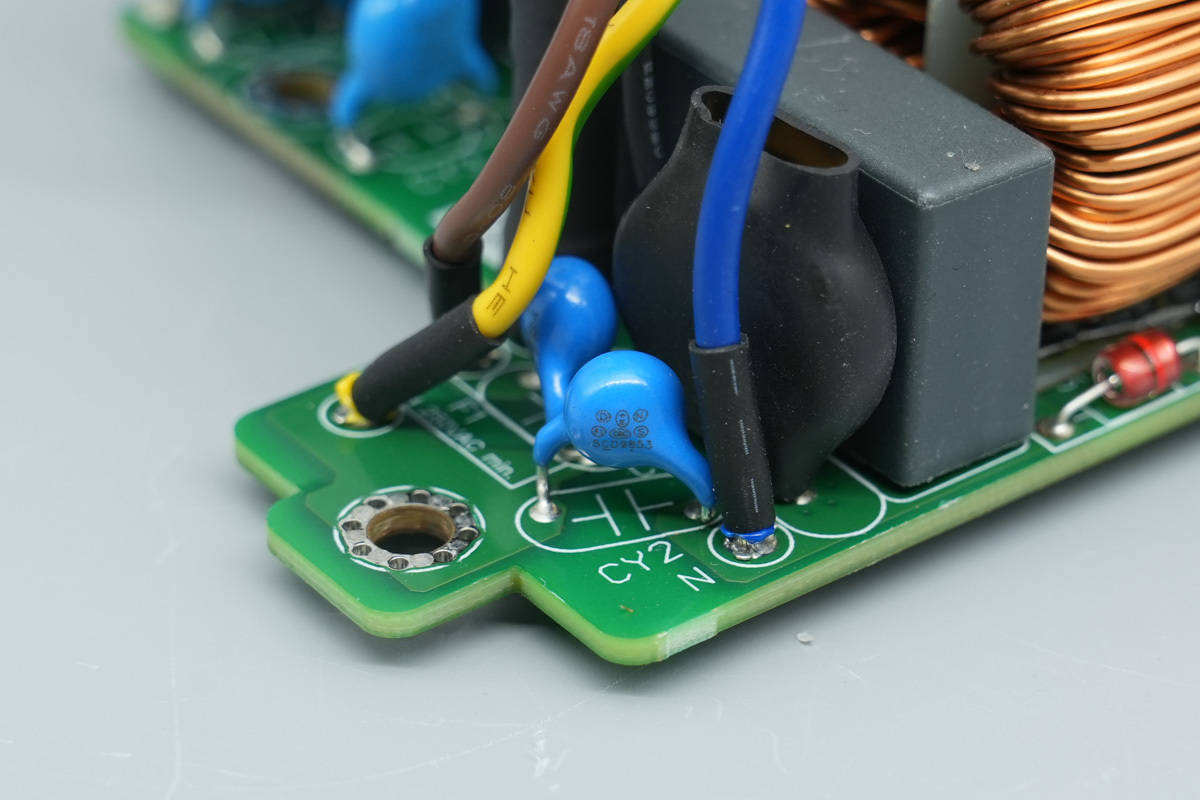

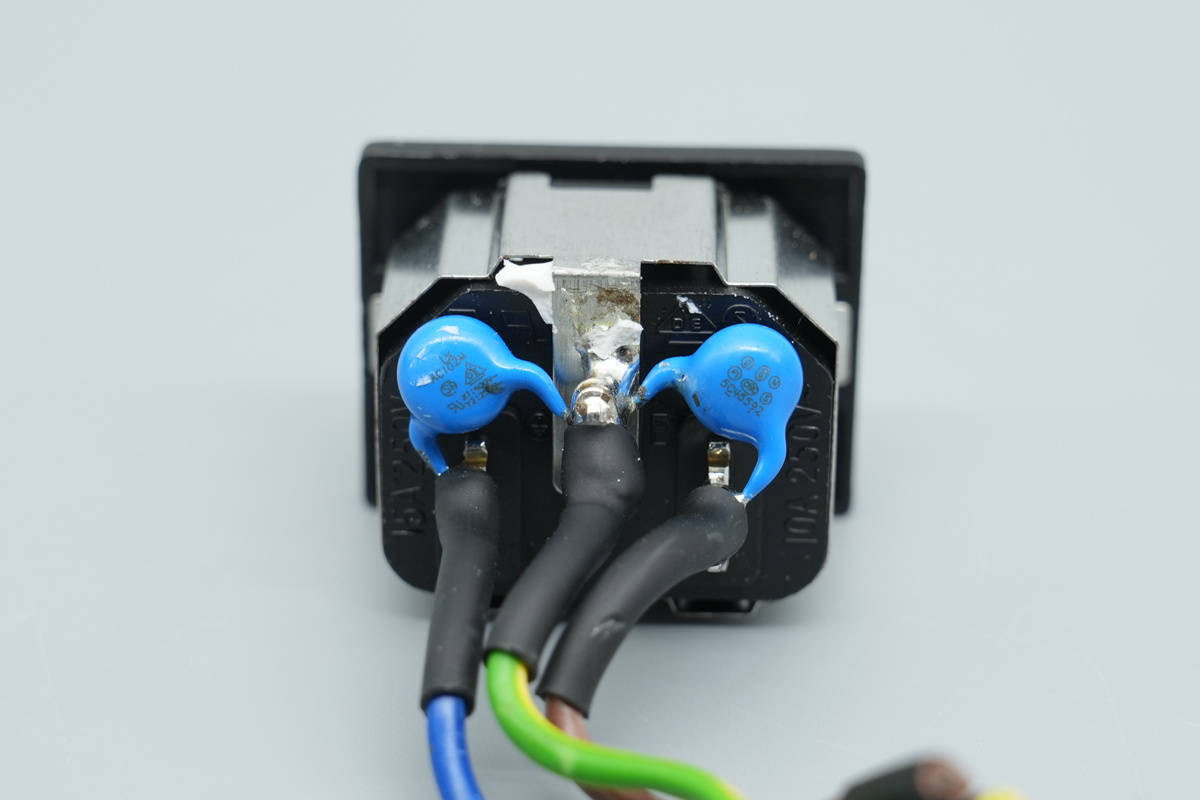

输入端插座焊接蓝色Y电容，连接导线端部冷压端子，外套热缩管绝缘。

另一端是相同处理方式。

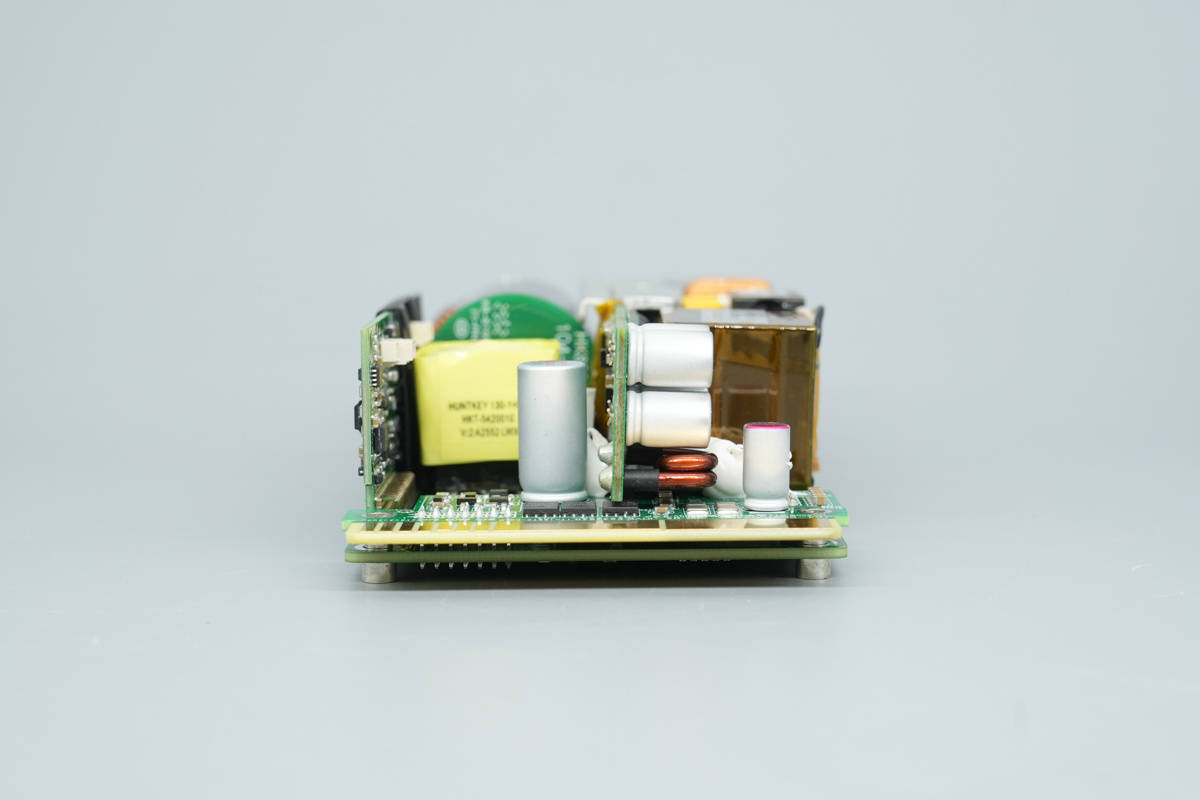

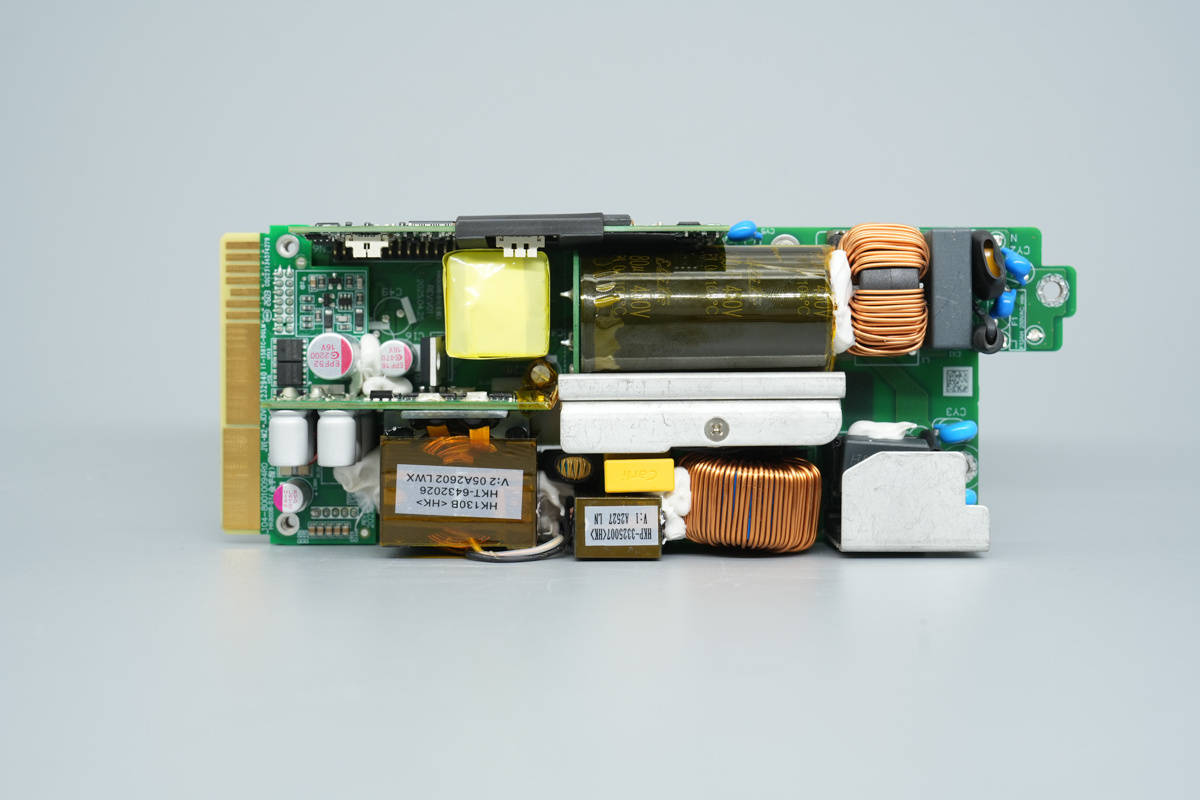

航嘉800W CRPS服务器电源模块正面采用高低压分区布局，侧边独立插接控制小板并集成全套 PFC 数字控制、采样调理、弱电供电与通讯存储电路。中部与另一侧排布主功率磁性元件、功率散热载体，整体结构紧凑分层

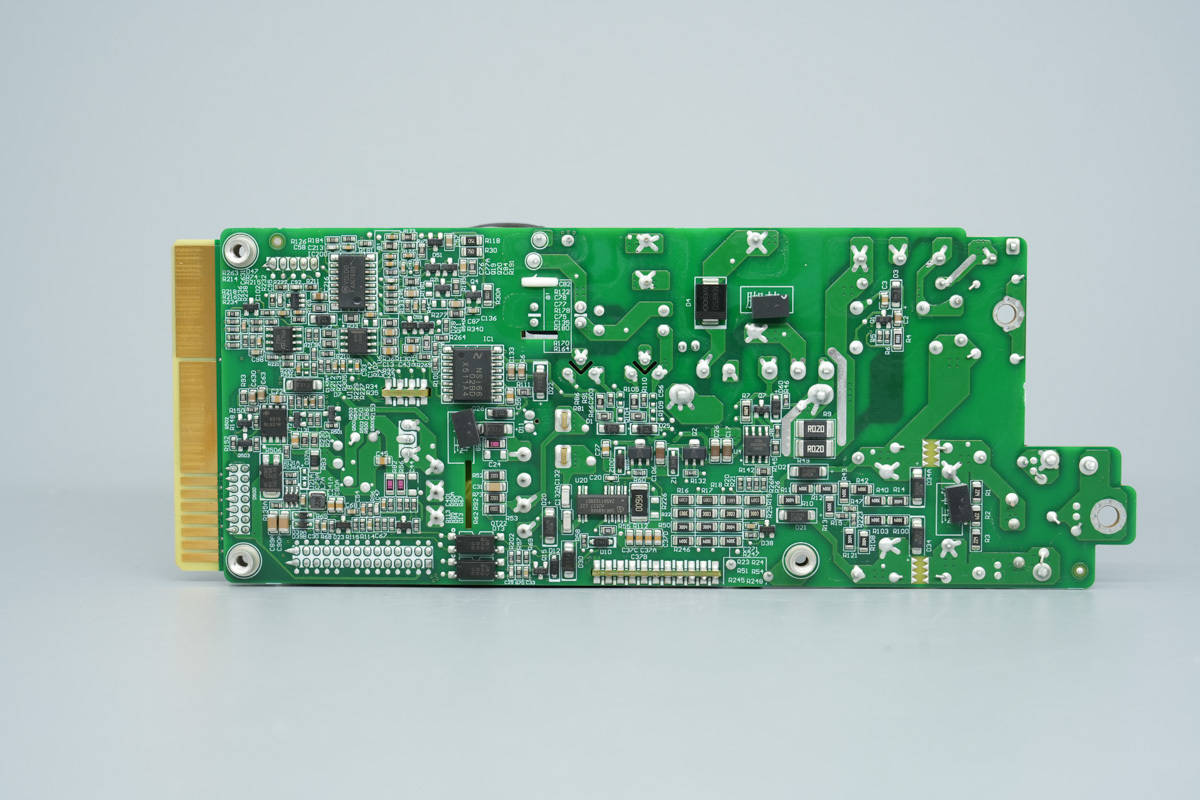

主板背面强弱电分区布线设计，设有PFC开关管驱动器、LLC开关管驱动器、待机电源主控芯片、光耦、LLC次级主控芯片、运放、控制开关管、同步降压转换器等器件。

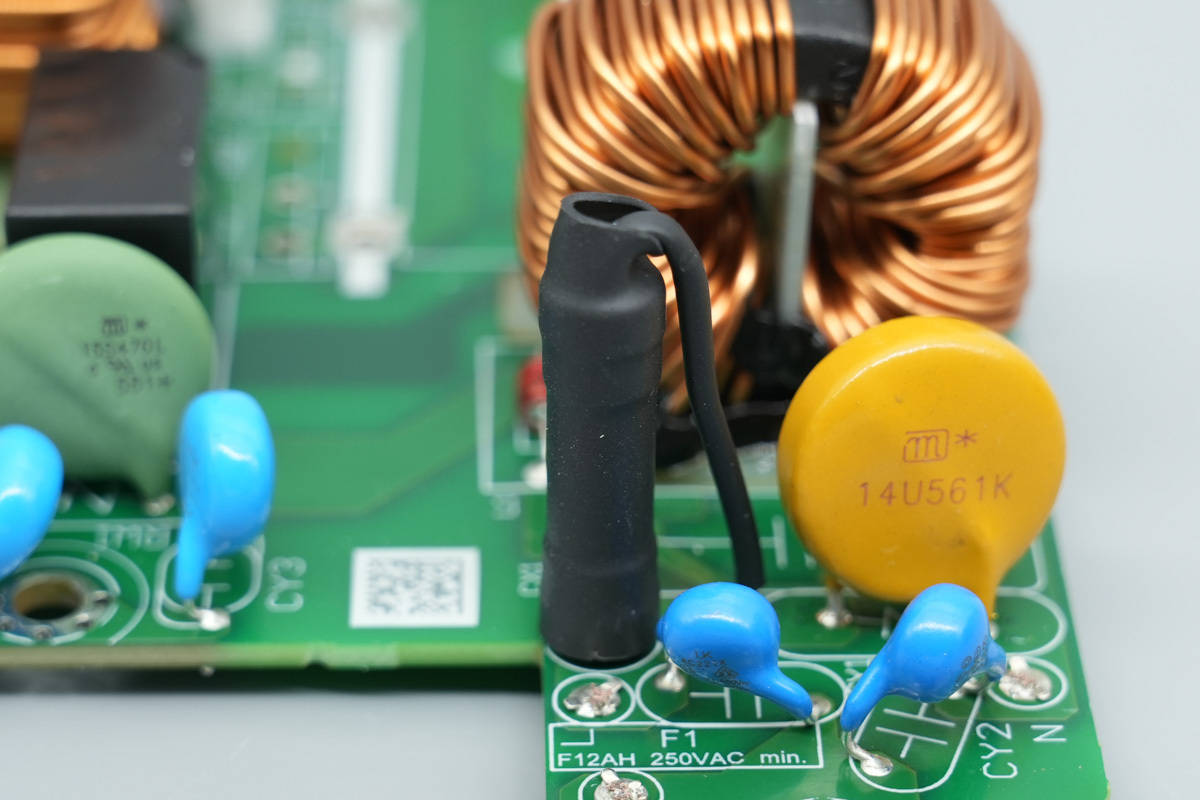

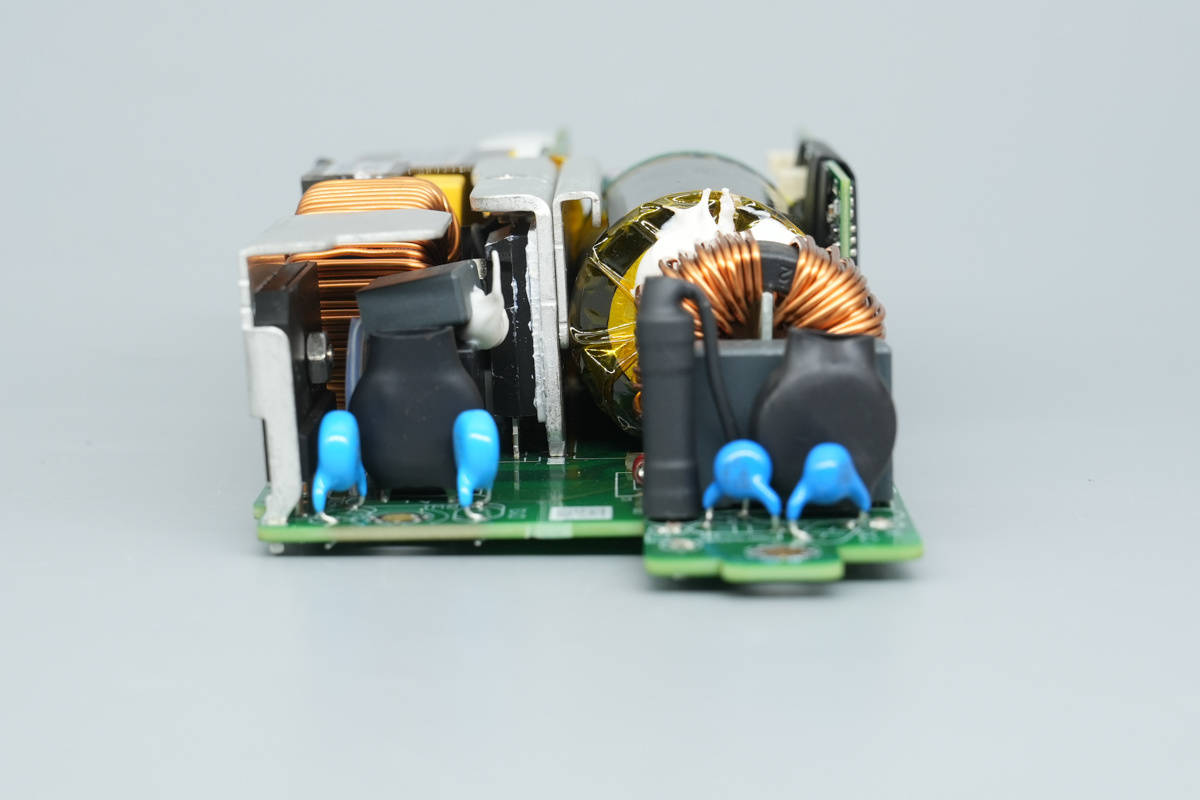

PCBA模块前端一览，两侧设有保险丝、蓝色Y电容、压敏电阻、安规X2电容、共模电感、NTC热敏电阻器件，其中保险丝、压敏电阻、NTC热敏电阻均外套热缩管。

输入端保险丝外套热缩管绝缘。

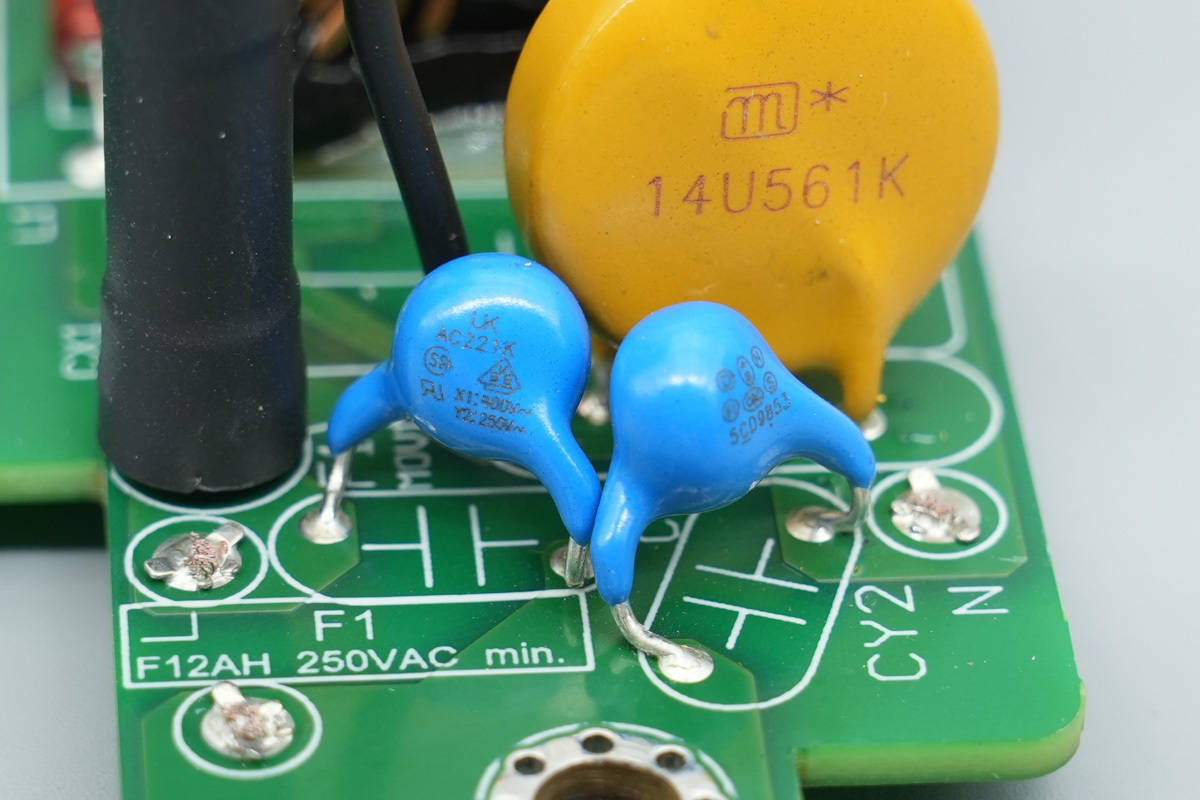

蓝色Y电容来自华新科，料号AC221K。

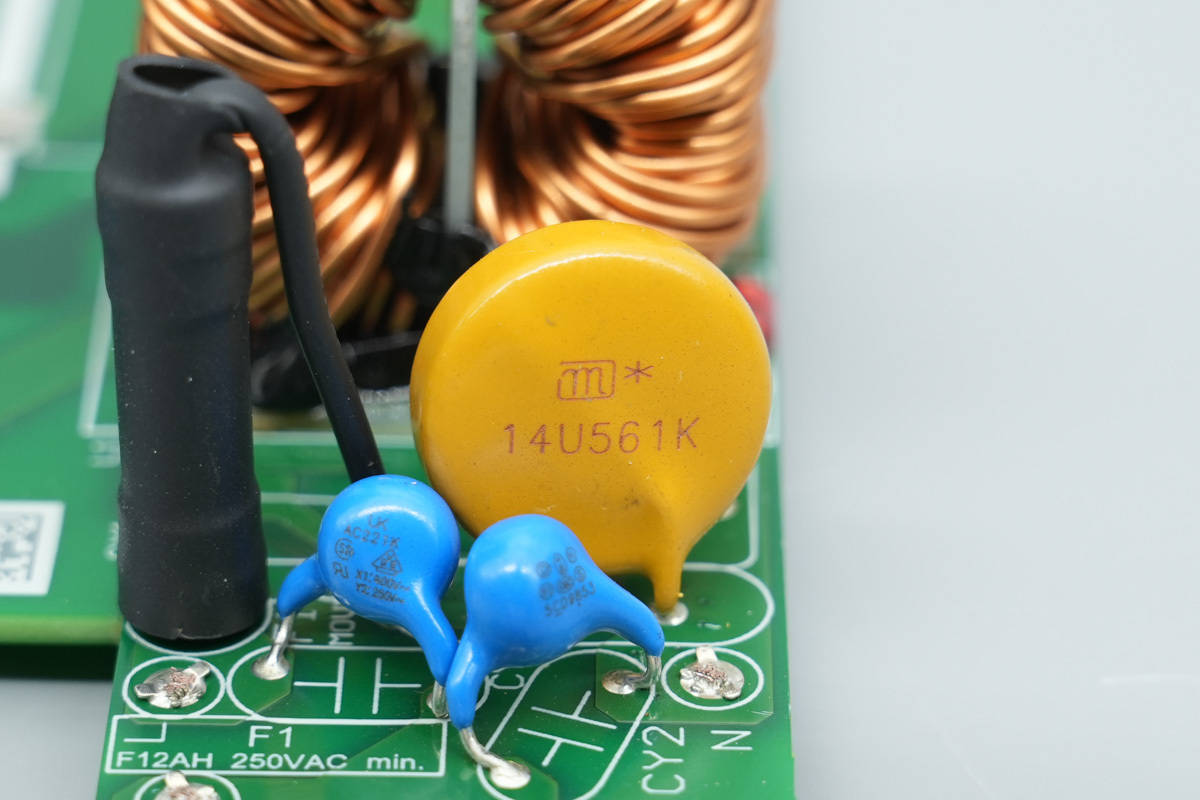

压敏电阻来自久尹，料号14U561K，用于吸收过压浪涌。

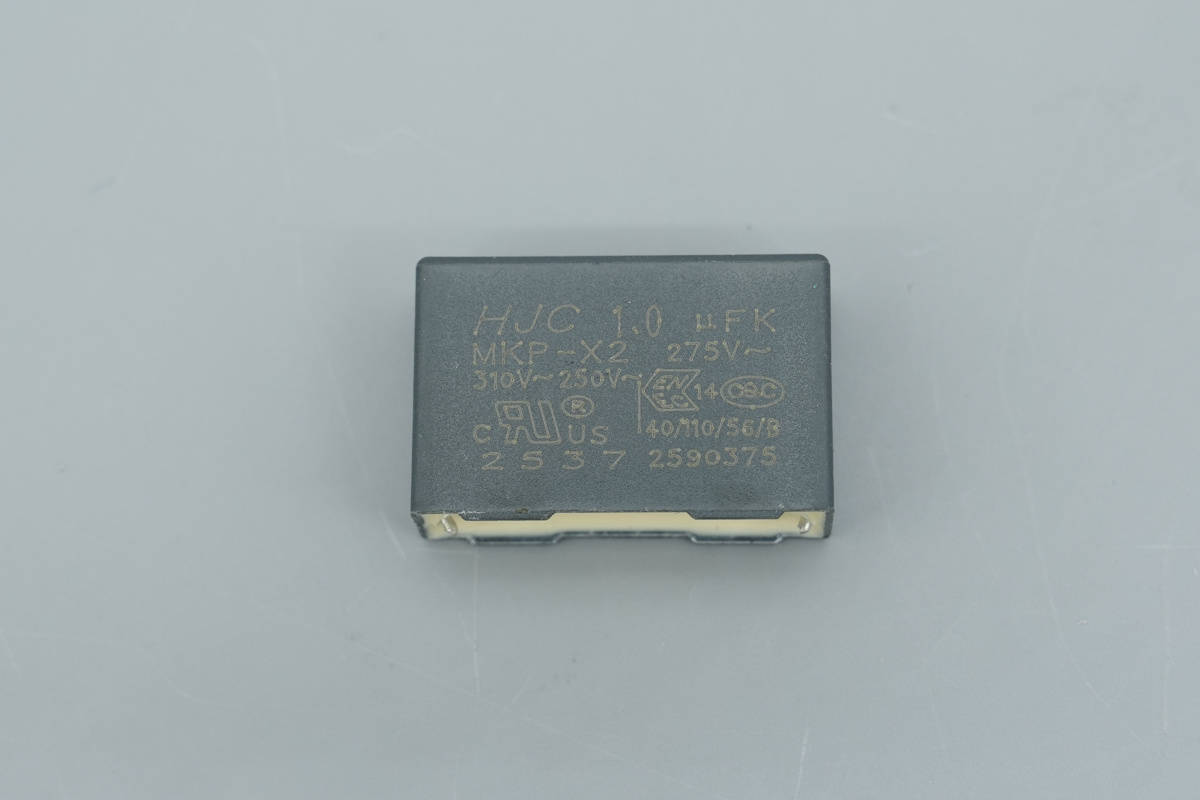

安规X2电容来自HJC华容，容量1μF。

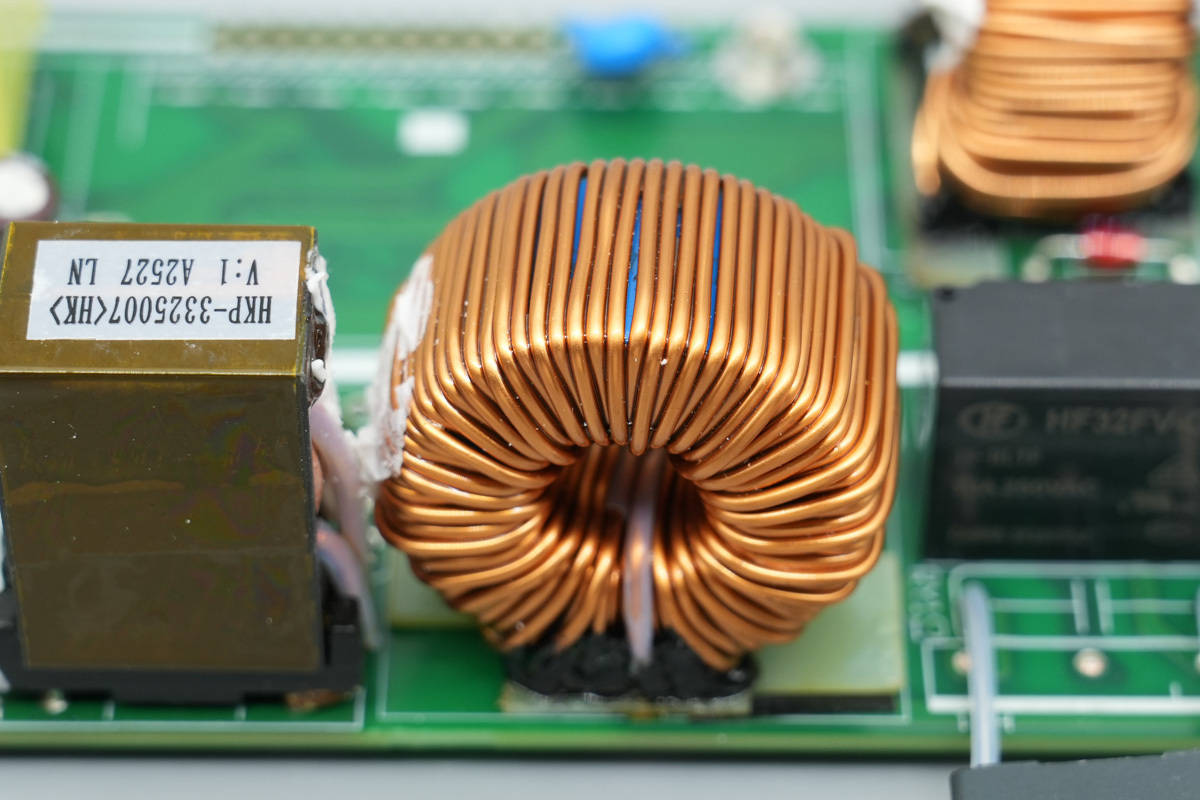

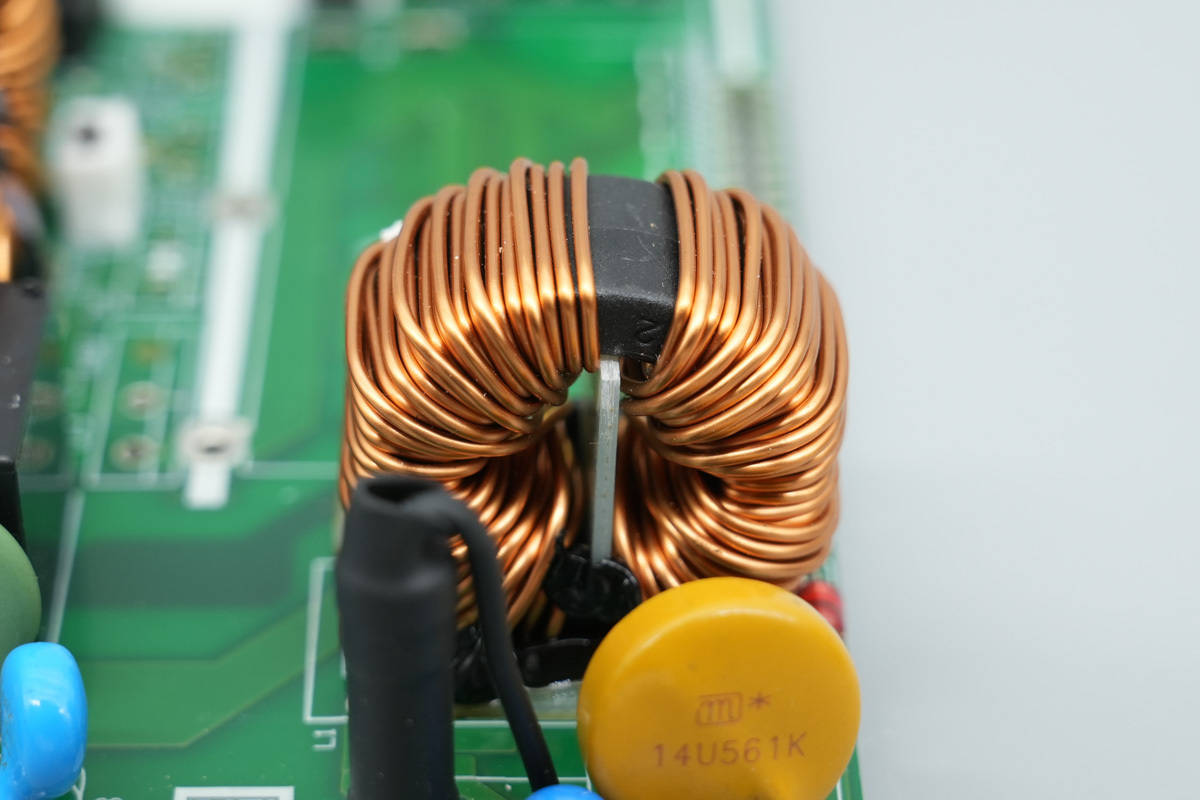

共模电感采用漆包线绕制。

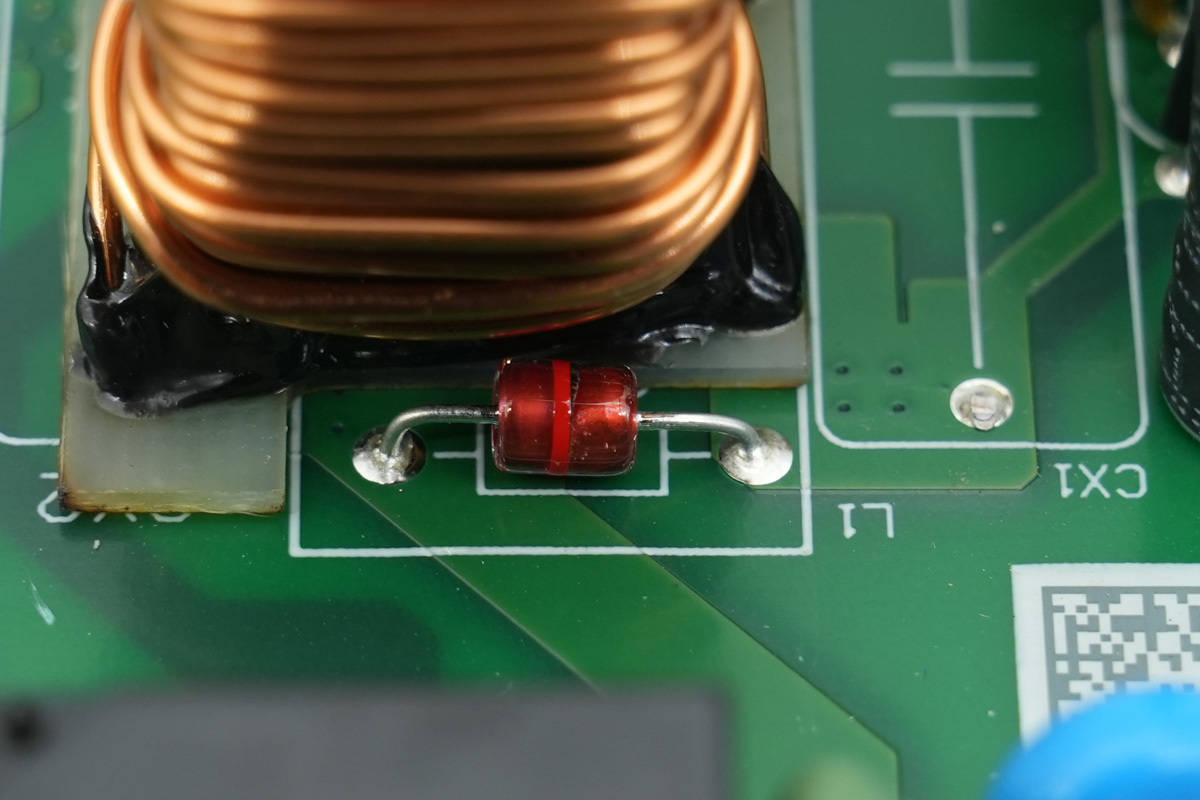

气体放电管特写。

另一颗气体放电管特写。

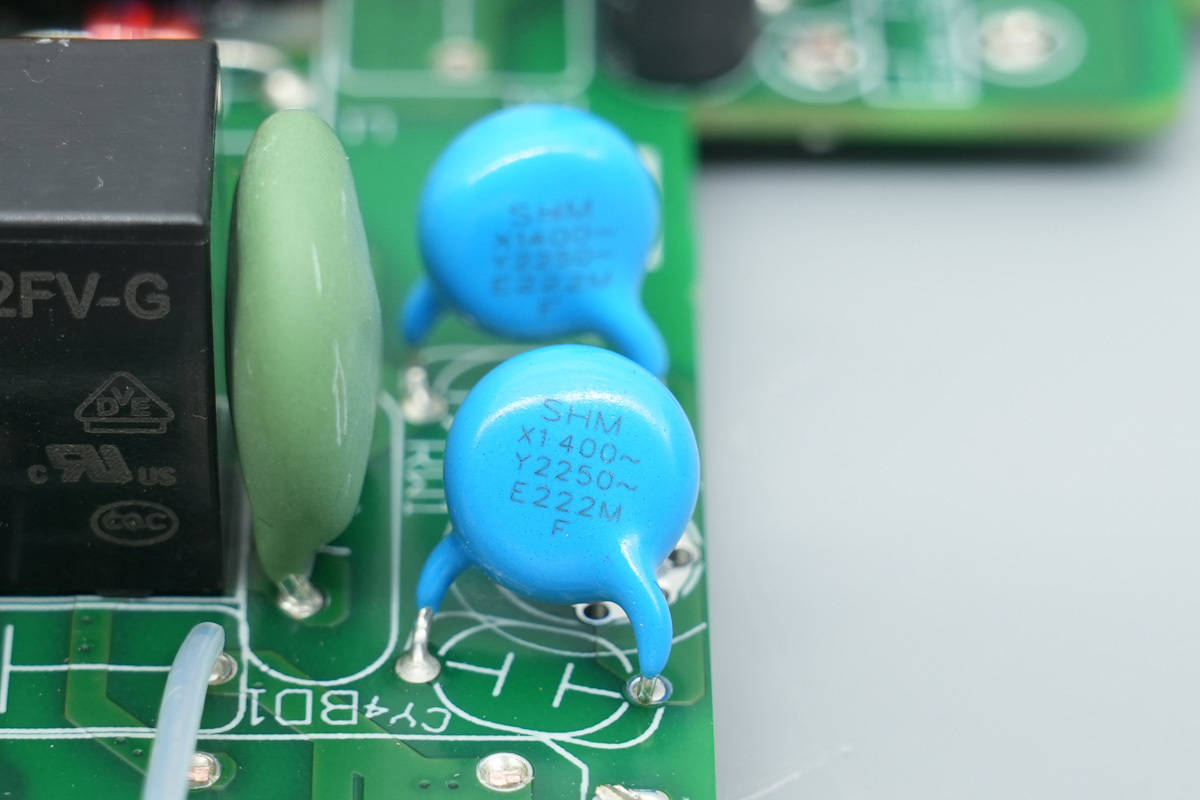

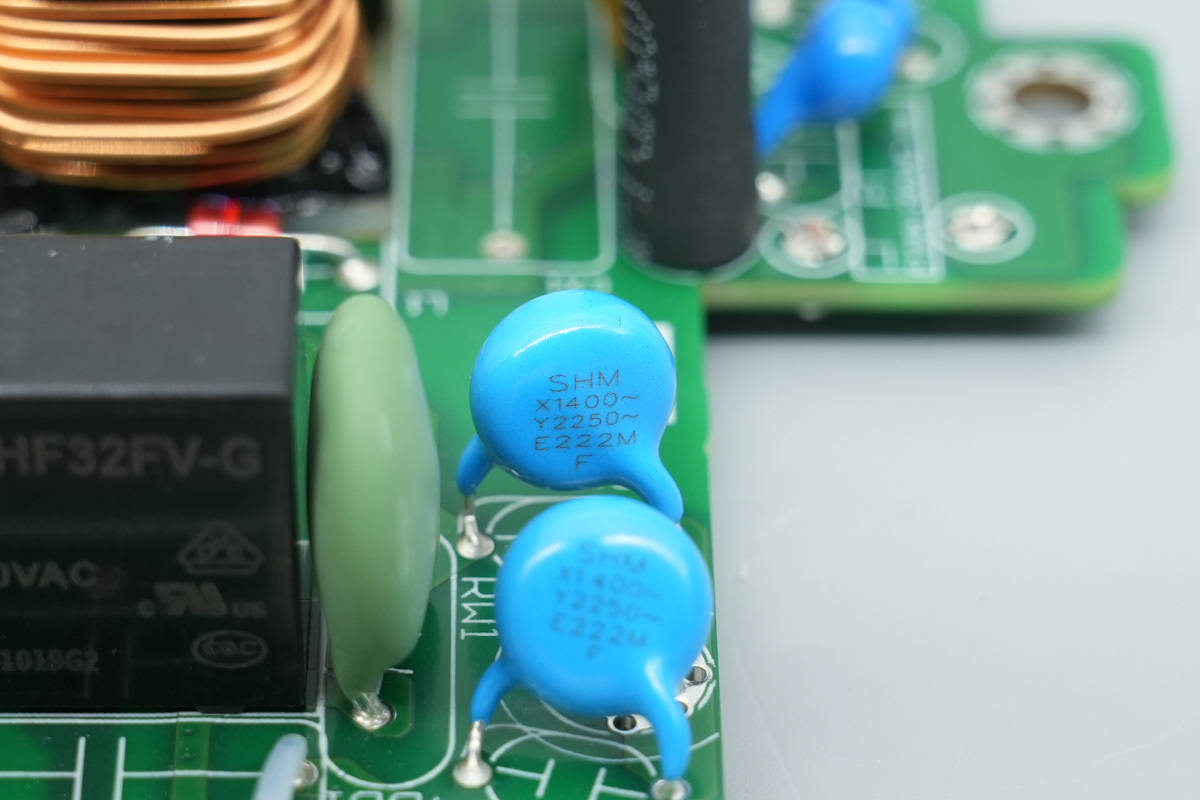

另外两颗Y电容来自SHM南方宏明。

另一颗特写。

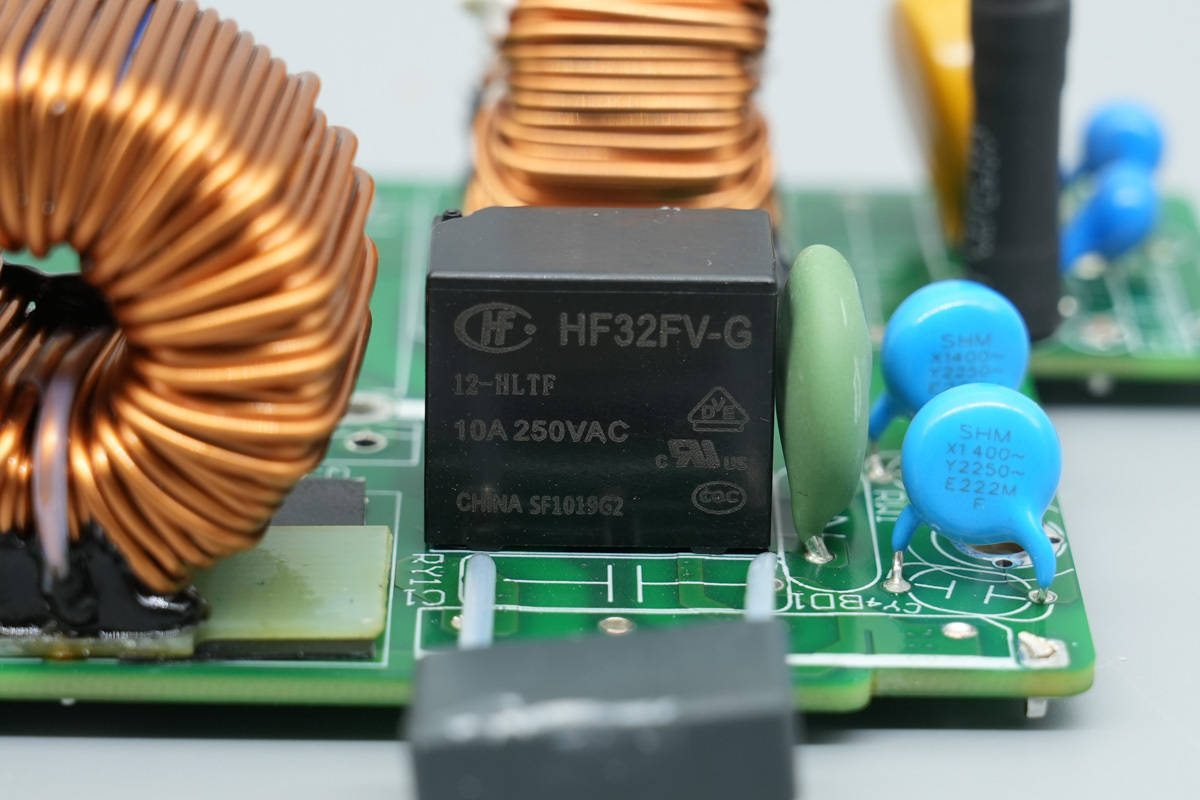

继电器来自宏发，型号HF32FV-G/12-HSTF，为超小型中功率继电器，内置一组常开触点，触点切换能力10A，线圈电压12V。

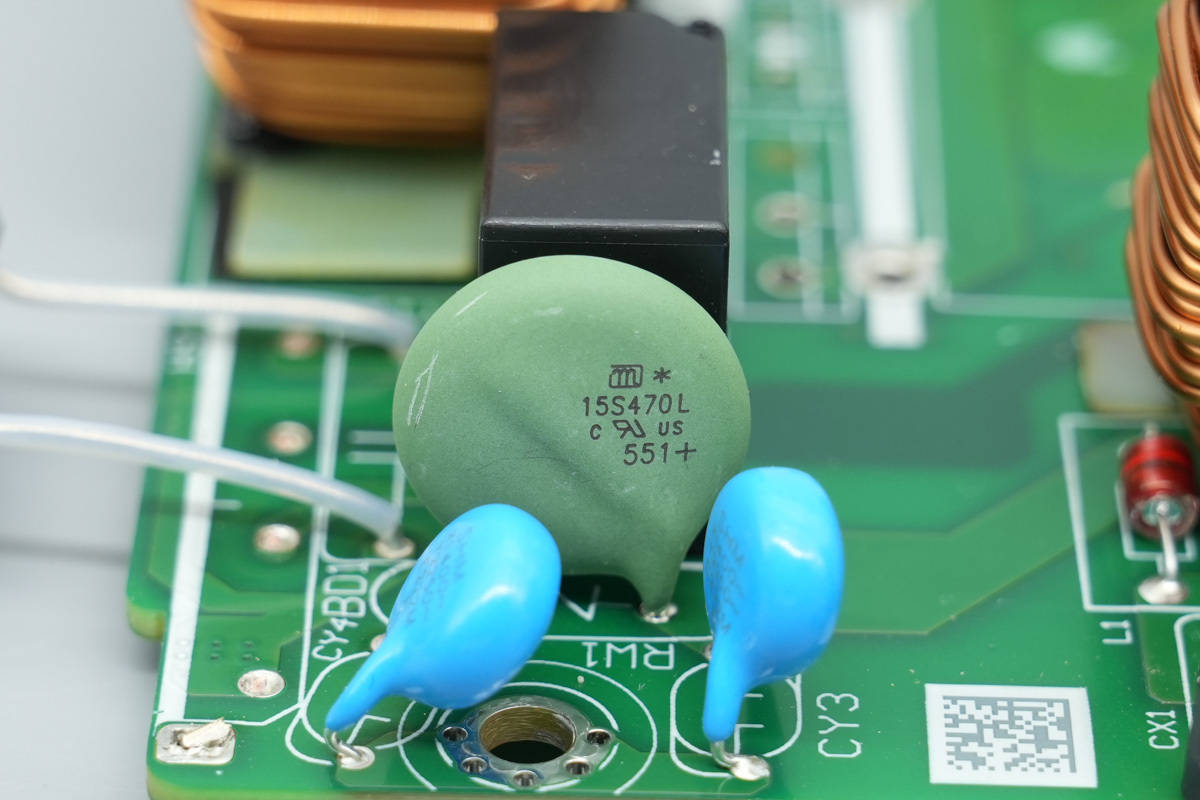

NTC热敏电阻来自久尹，丝印15S470L。

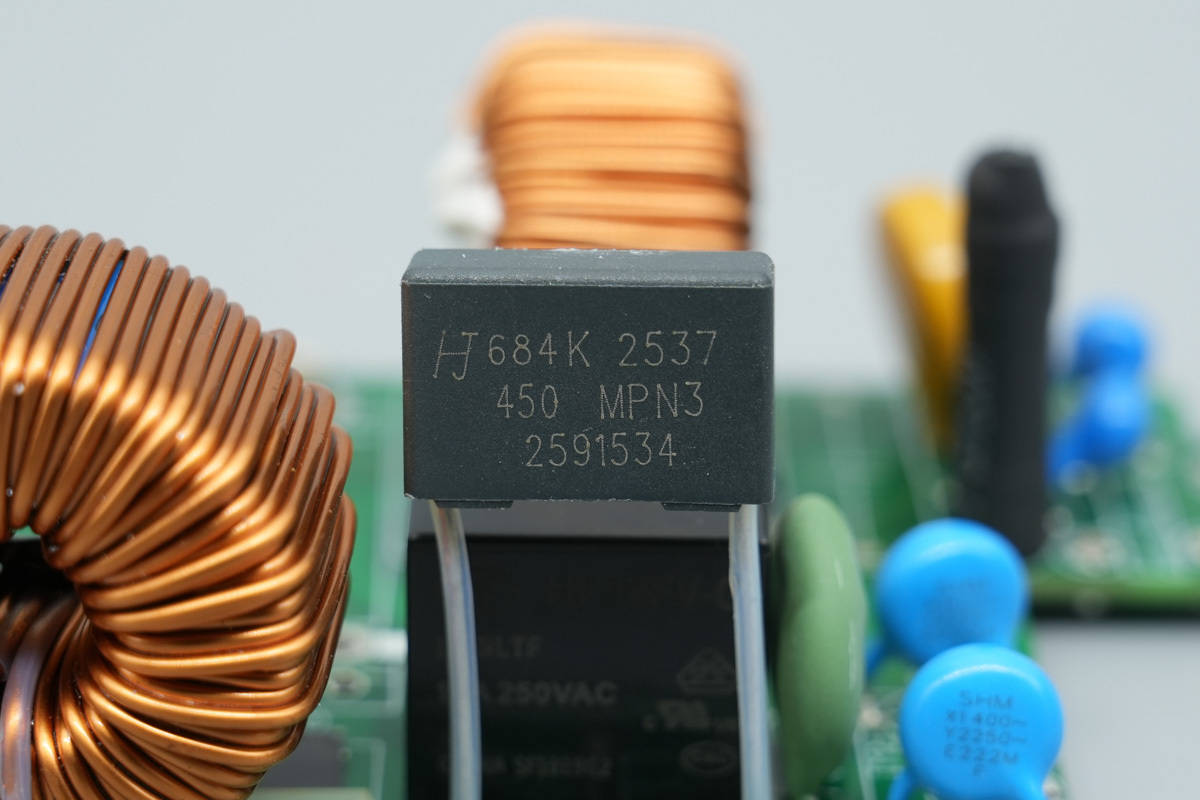

安规X2电容来自华容，容量0.68μF。

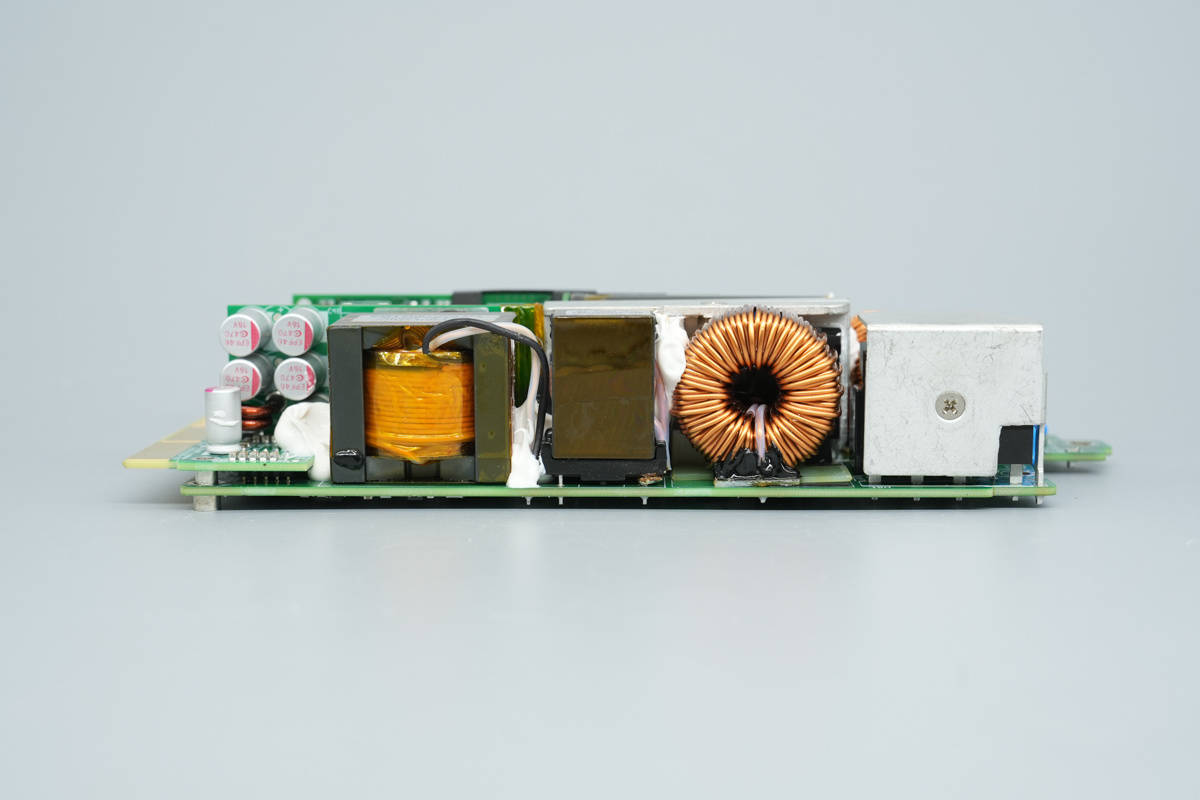

模块一侧设有整流桥、PFC升压电感、谐振电容、谐振电感、电流互感器以及LLC变压器，变压器两侧打胶处理。

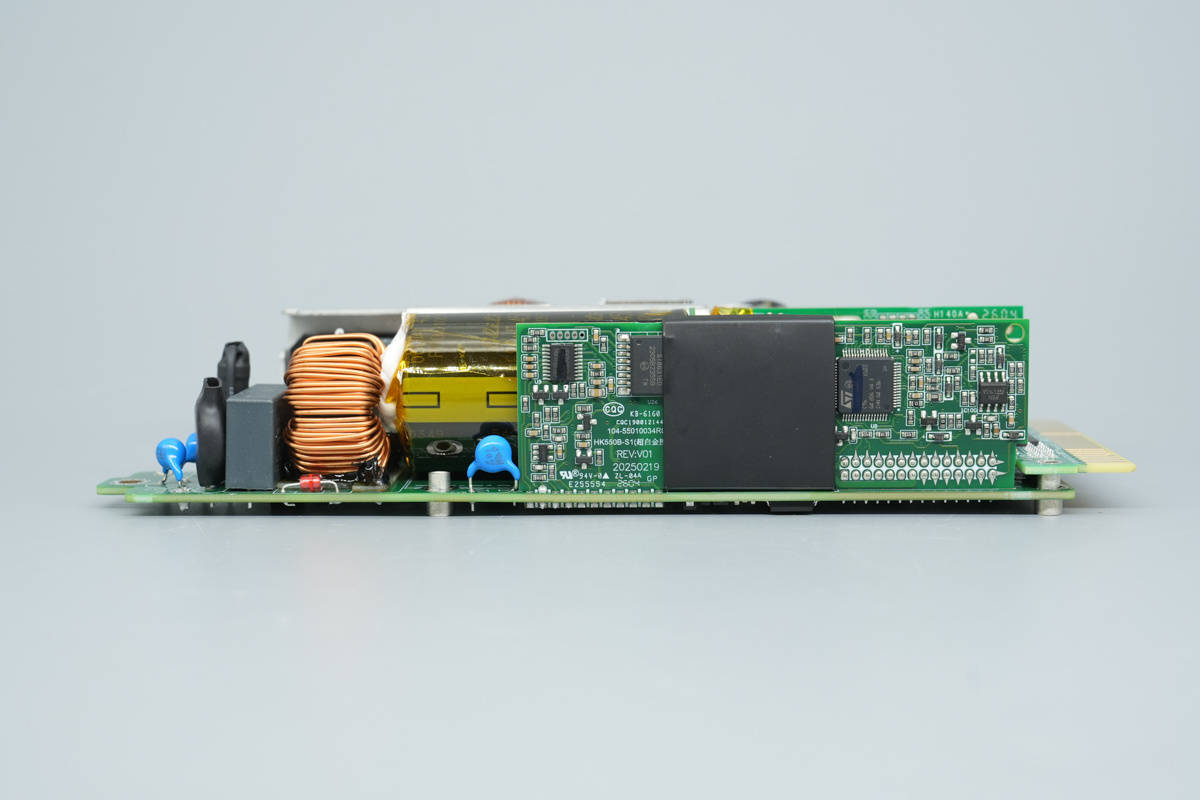

另一侧设有高压滤波电解电容、蓝色Y电容以及控制小板，板子中段区域包裹麦拉片。

将模块正面小板、散热片拆下，可以看到主板上还设有待机电源芯片、待机电源变压器、整流二极管、滤波固态电容等器件。

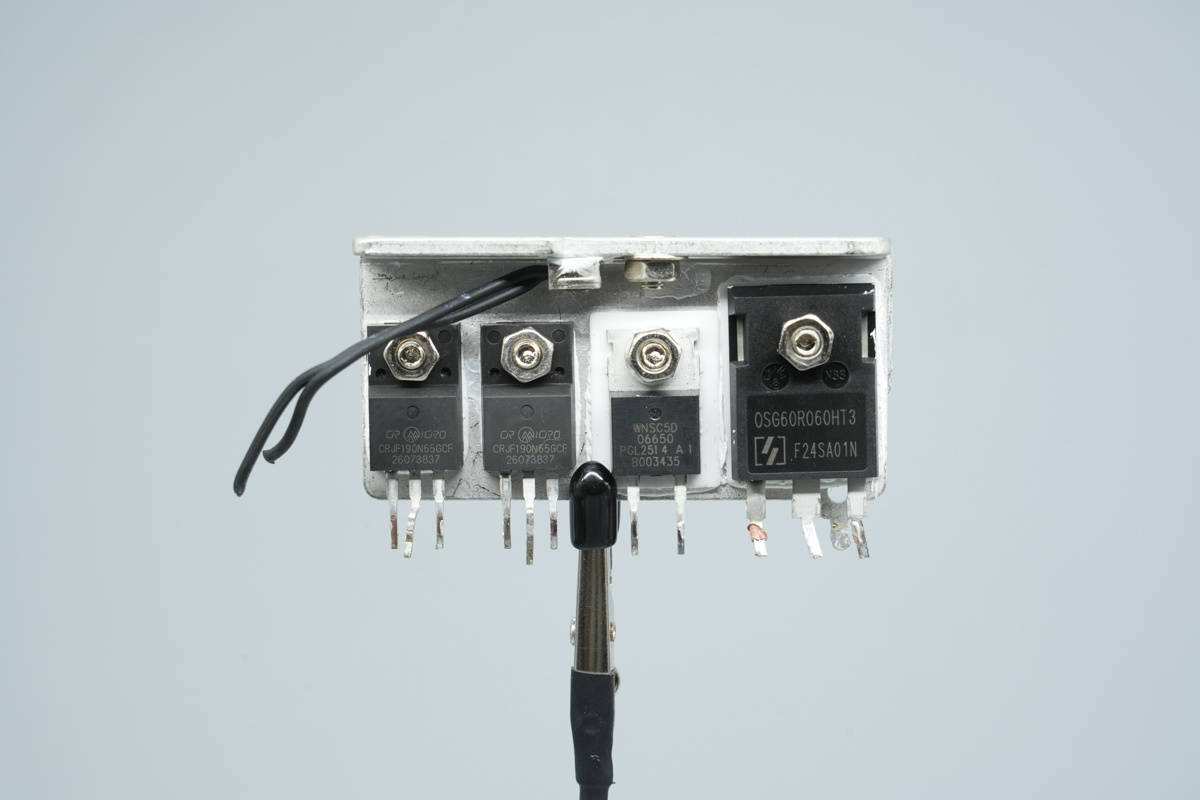

中心区域散热片上固定PFC开关管、PFC整流管以及LLC开关管，顶部设有热敏电阻进行温度监控。

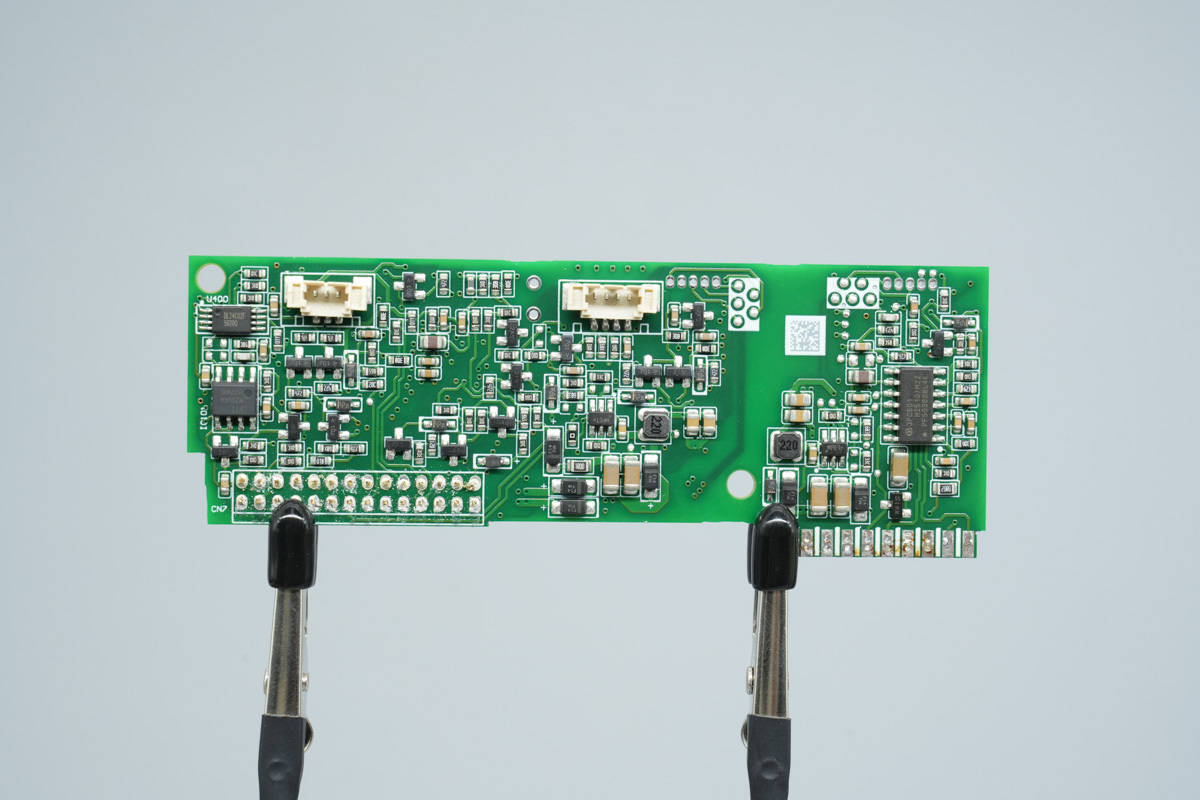

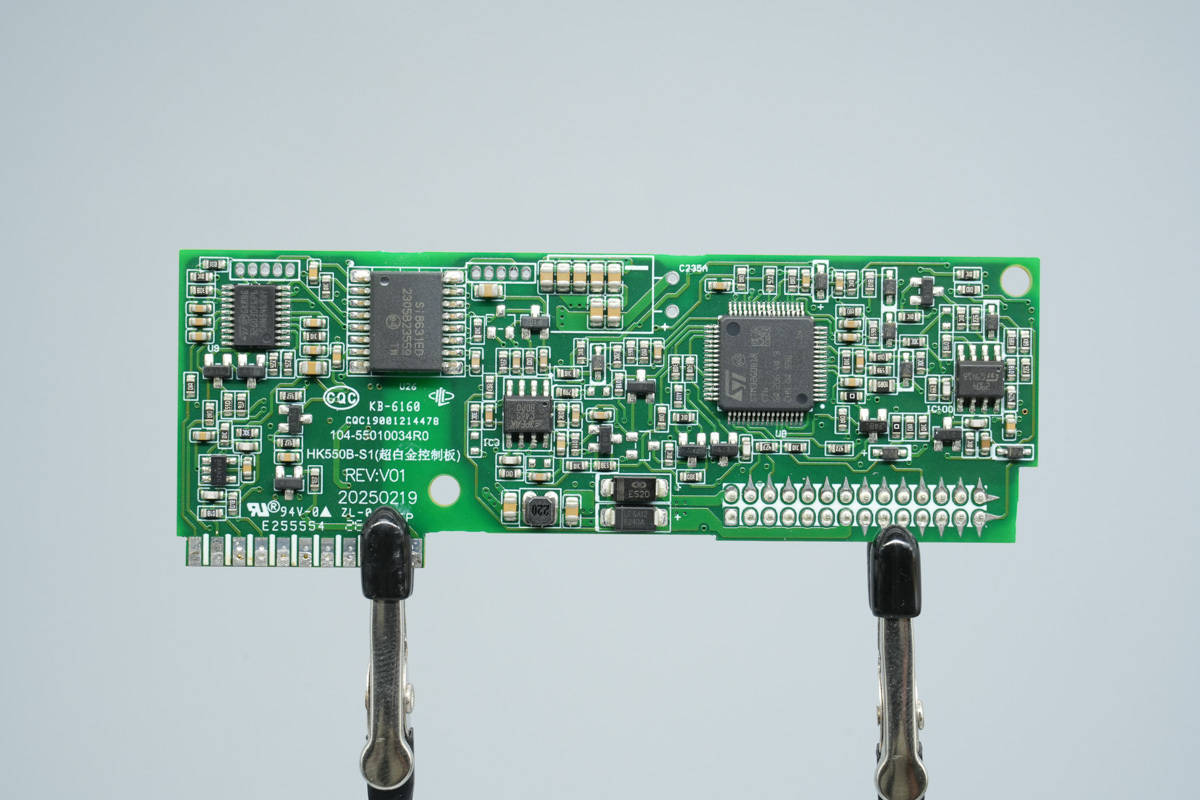

控制小板正面设有MCU、数字隔离器、双路电压比较器以及运放。

另一面设有PFC控制器、同步降压转换器、双路运算放大器以及存储器。

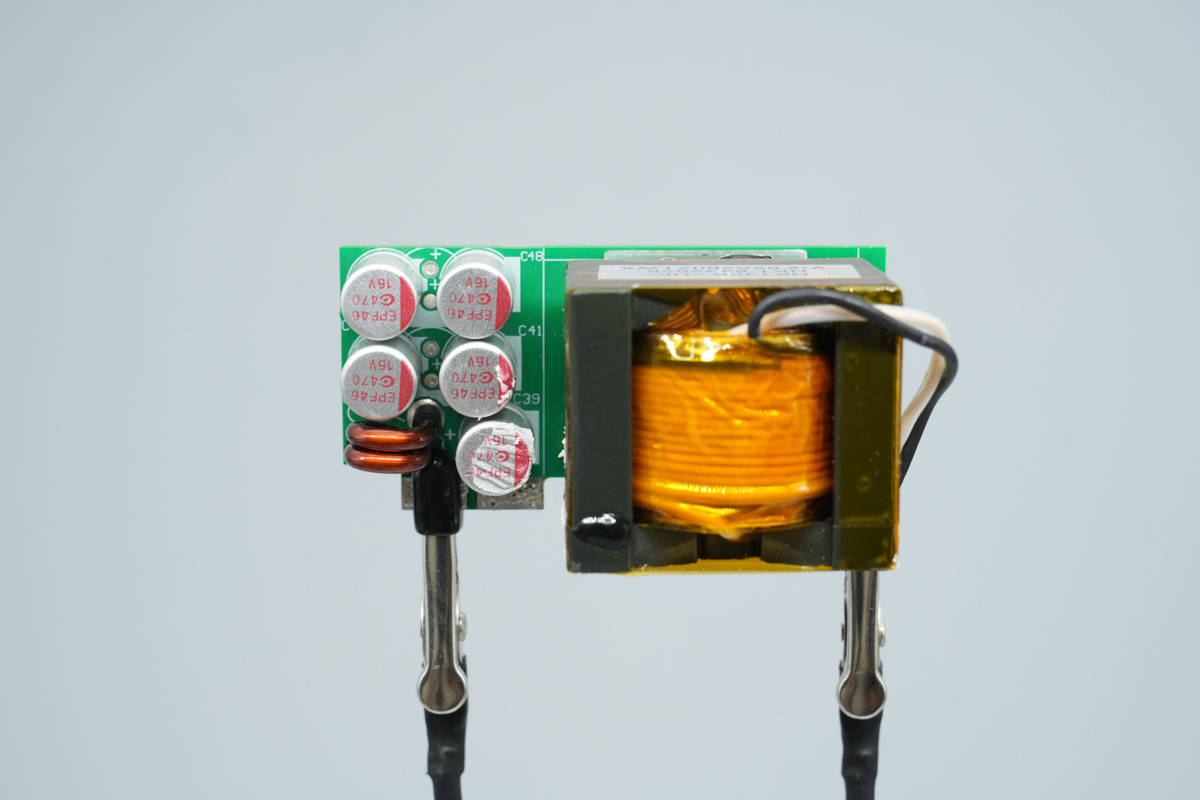

变压器焊接于独立小板上，左侧还设有固态滤波电容以及差模电感。

小板背面设有六颗同步整流管。

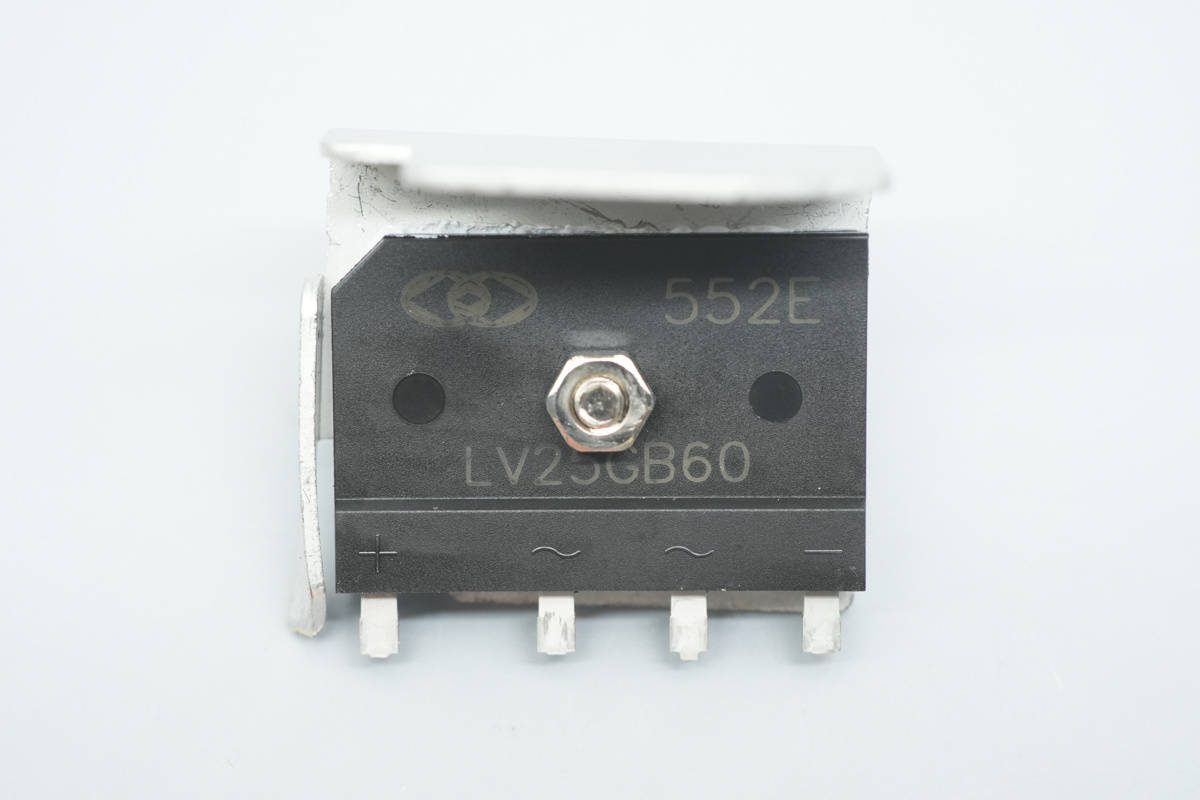

整流桥来自GULFSEMI海湾电子，型号LV25GB60，规格为25A/600V，采用GSIB-5S封装。

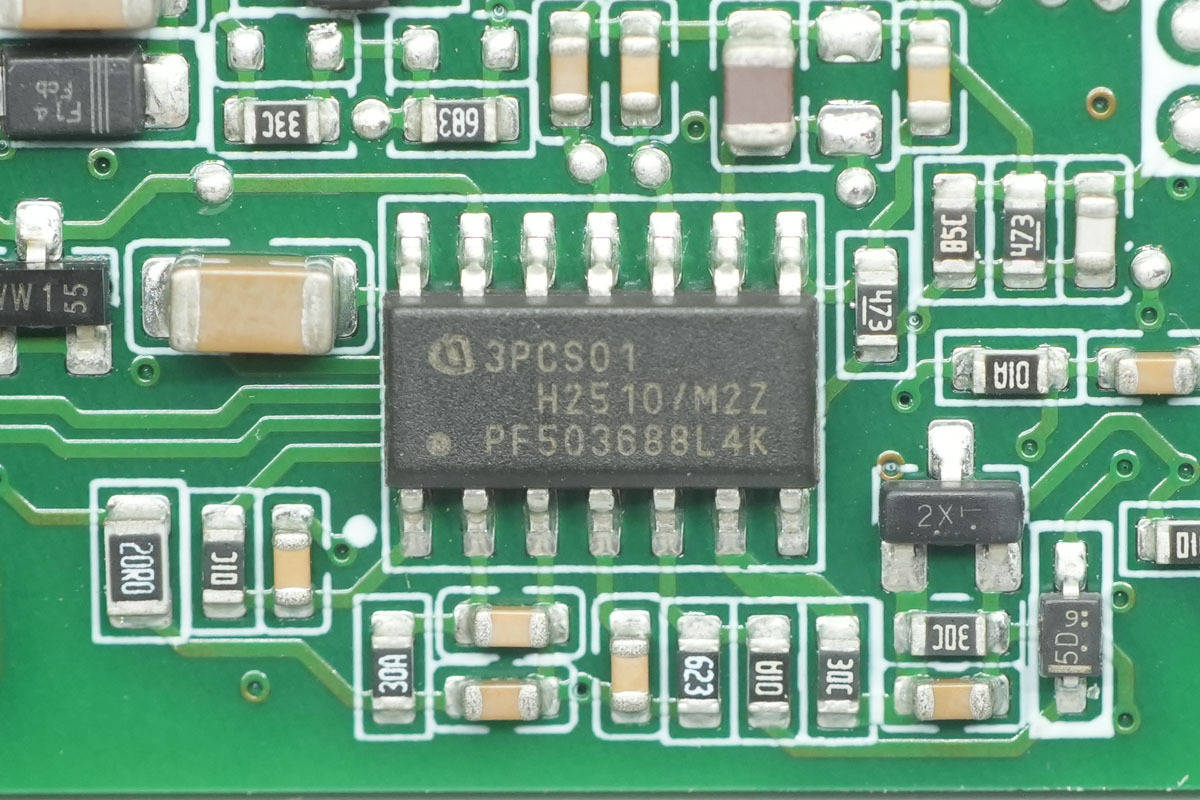

PFC控制器来自英飞凌，型号ICE3PCS01G，采用平均电流 CCM 控制架构，内置数字电压环路补偿与工频陷波滤波器，省去外部补偿电路精简 BOM。

ICE3PCS01G开关频率 21kHz~100kHz 可调，支持外部时钟同步，多电源并联可优化 EMI 表现，整机功率因数最高可达 0.99，采用DSO-14封装。

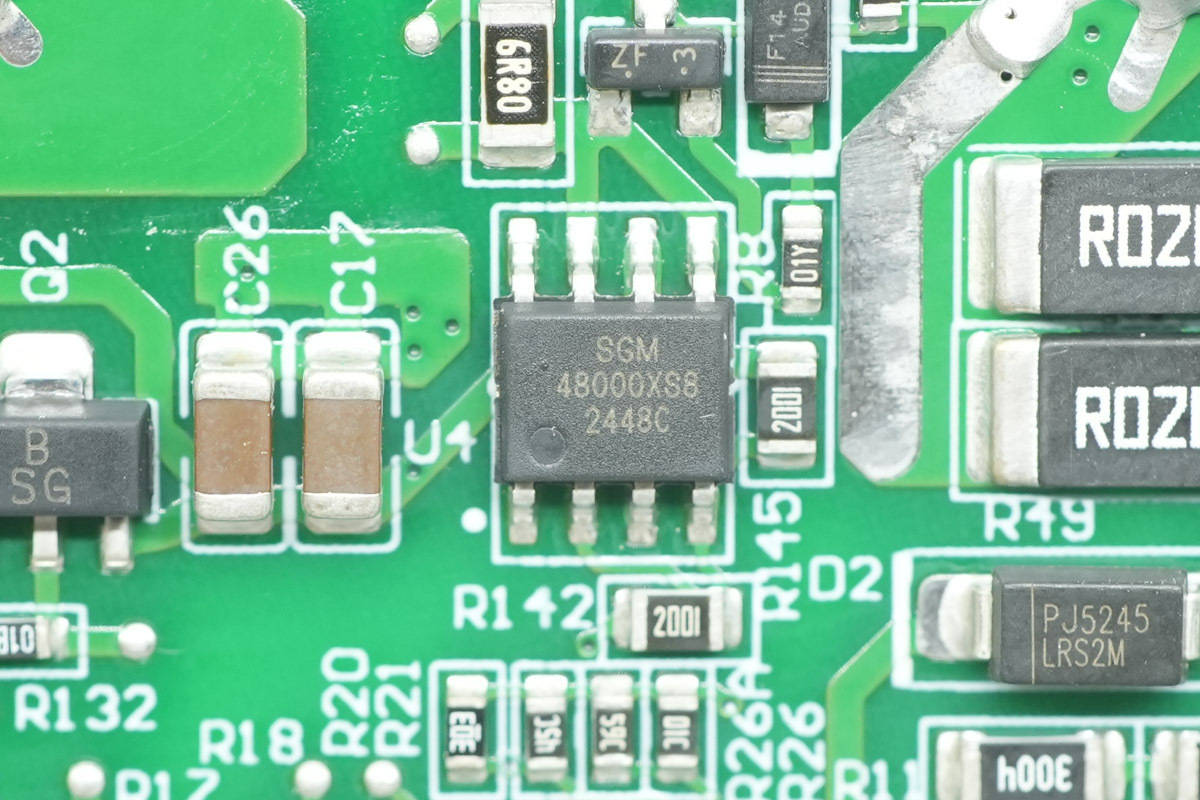

PFC开关管驱动器来自圣邦，型号SGM48000，为高速双路低侧驱动器，具备2A电流能力，采用SOIC-8封装。

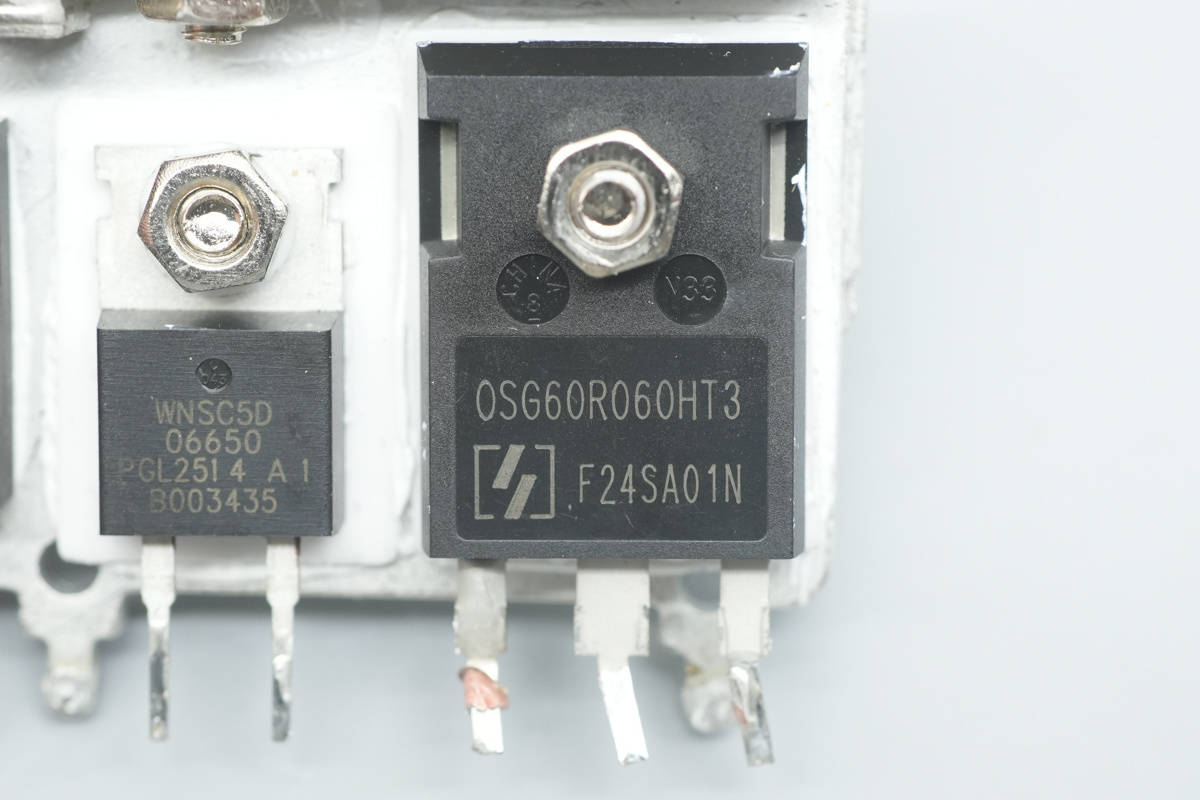

PFC开关管来自东微，型号OSG60R060HT3F，NMOS管，耐压650V，导阻60mΩ，采用TO247封装。

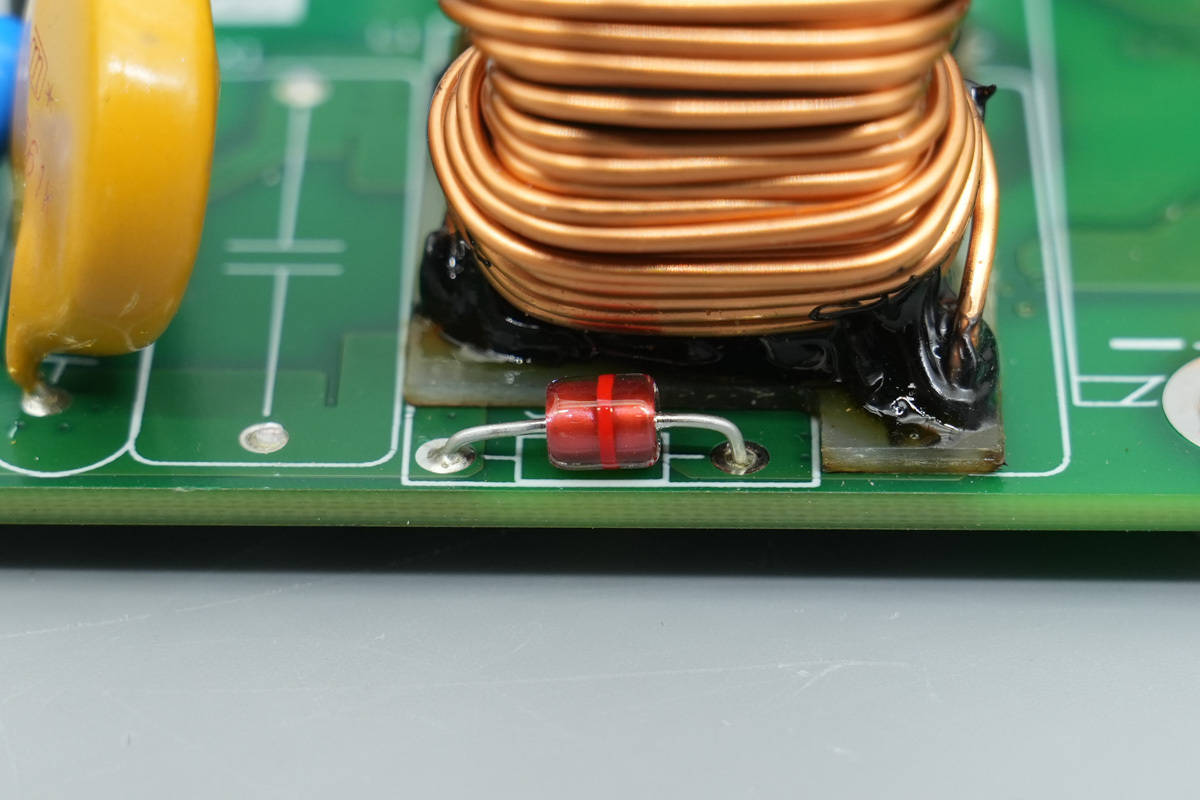

PFC升压电感特写，底部设有电木板绝缘。

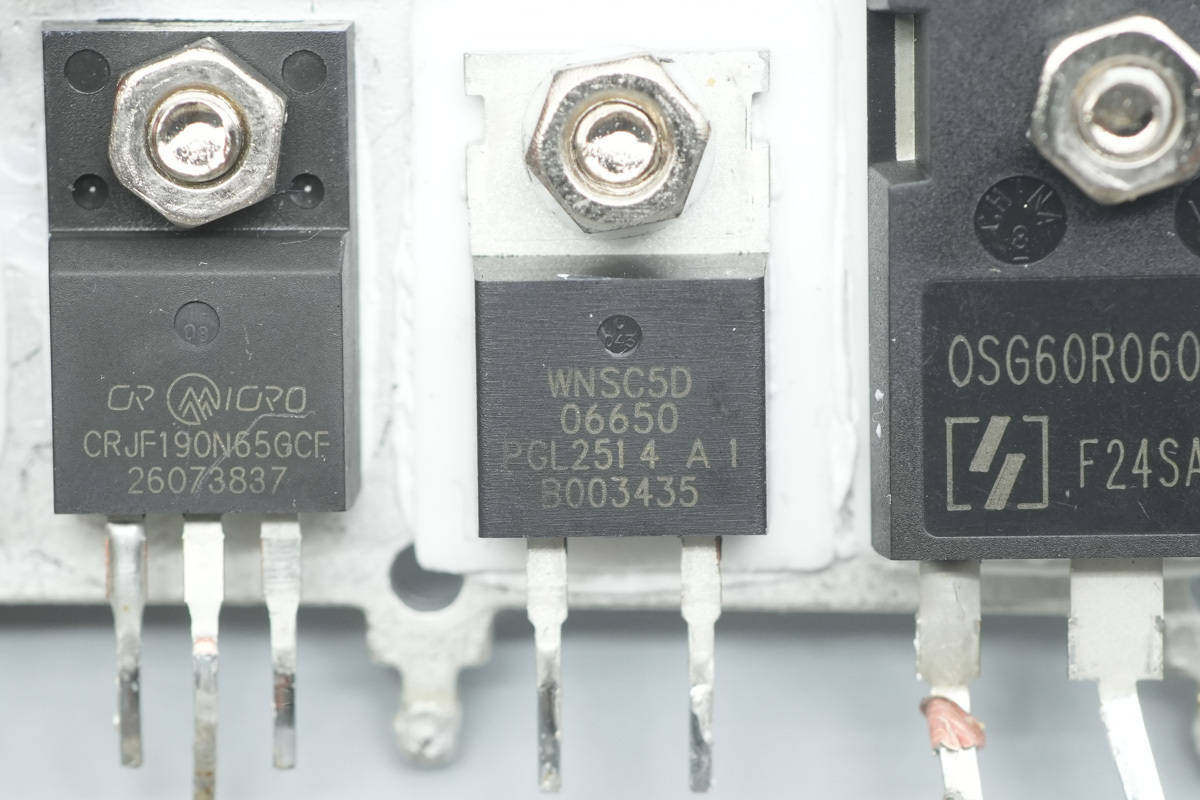

PFC整流管来自WeEn瑞能，型号WNSC5D06650，这是一颗碳化硅肖特基二极管，反向耐压 650V、平均正向电流 6A，采用TO220-2L封装。

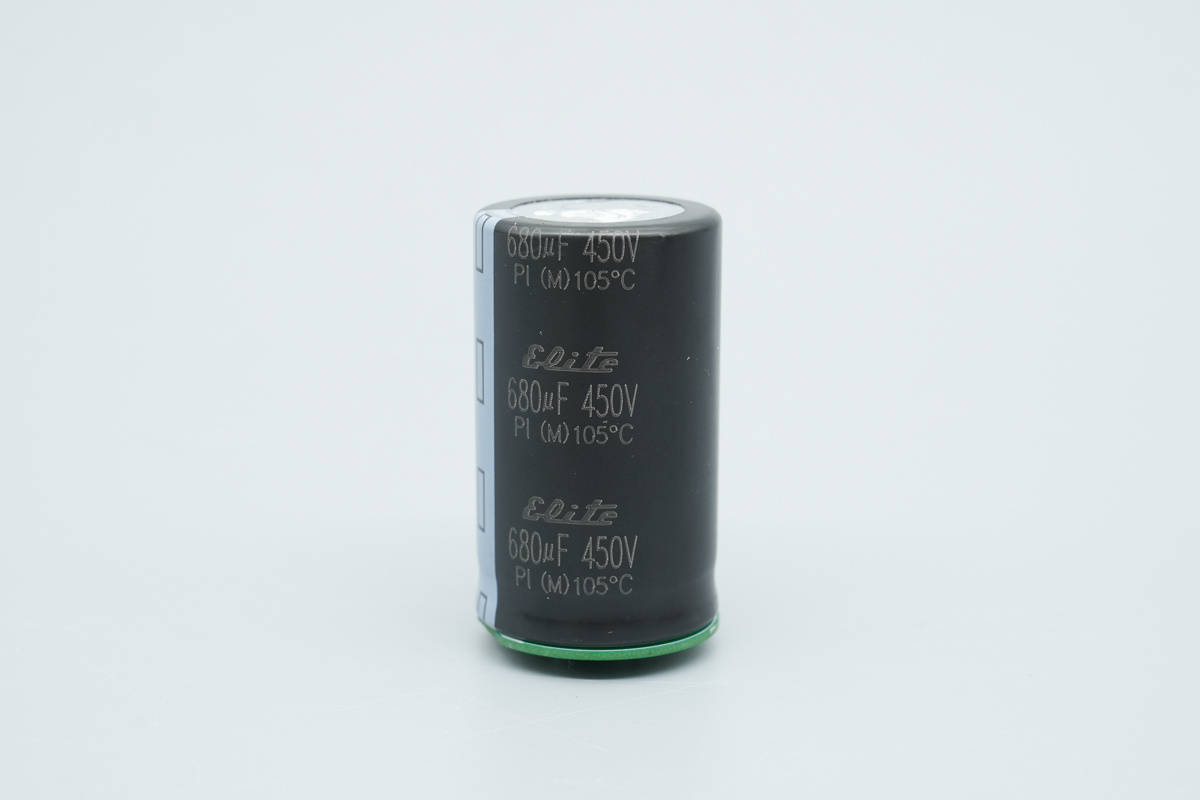

高压滤波电解电容来自ELITE金山，规格为680μF450V。

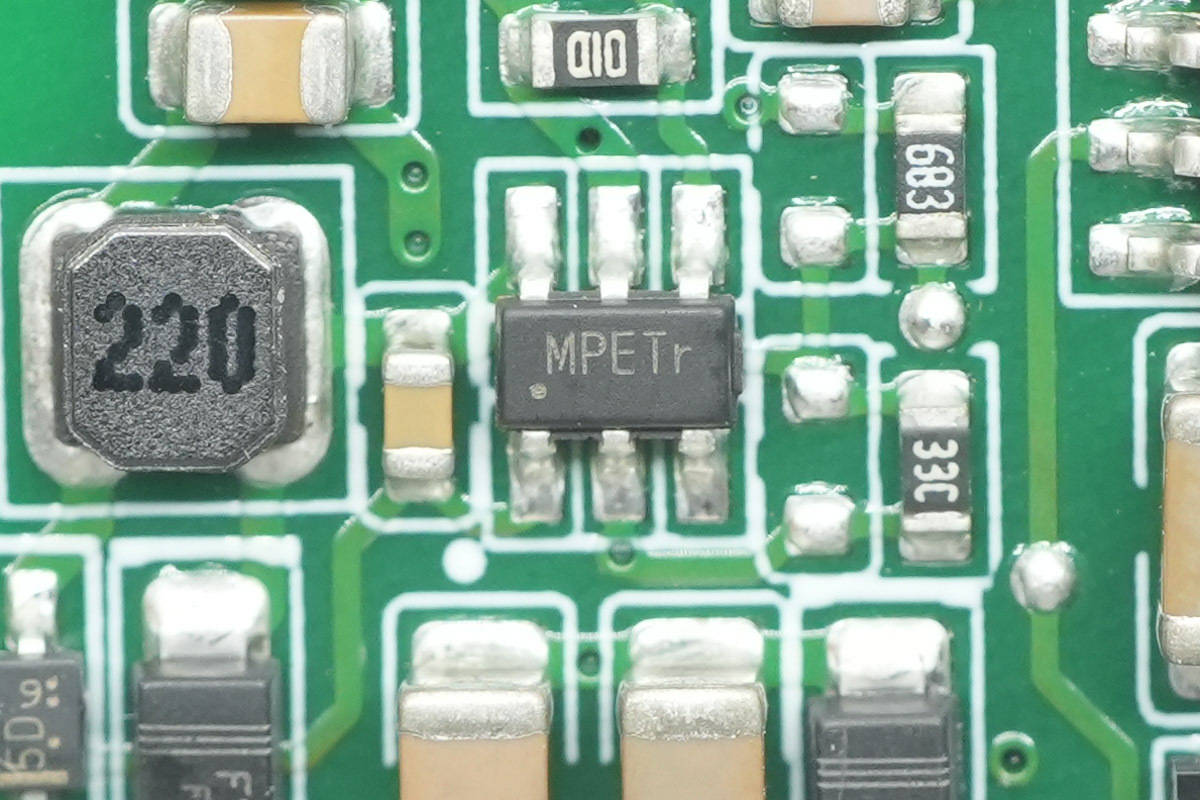

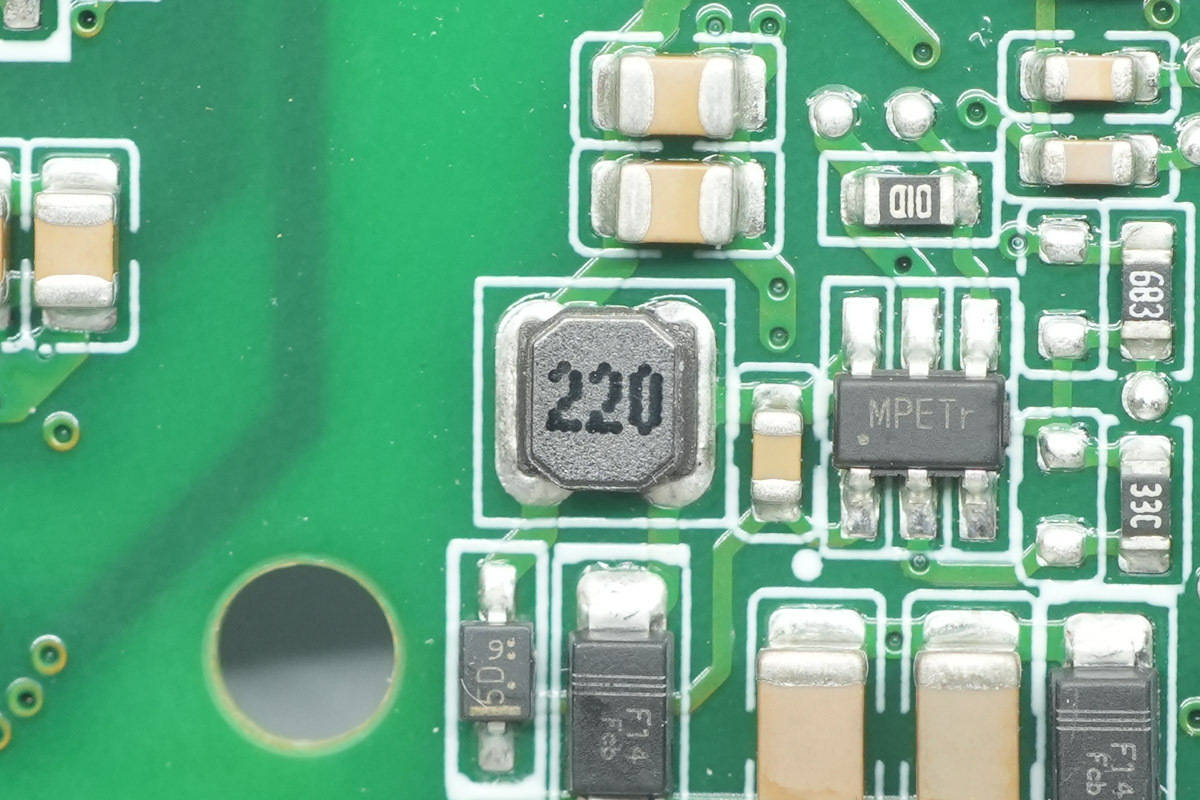

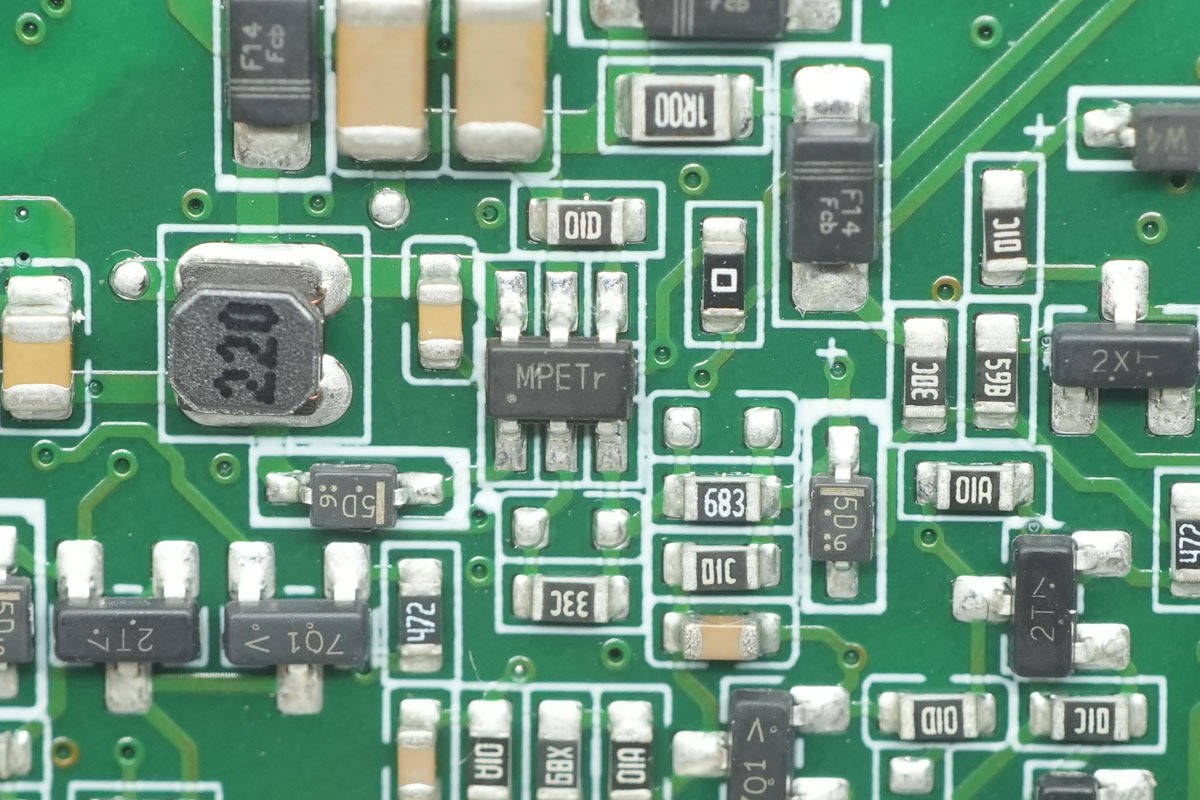

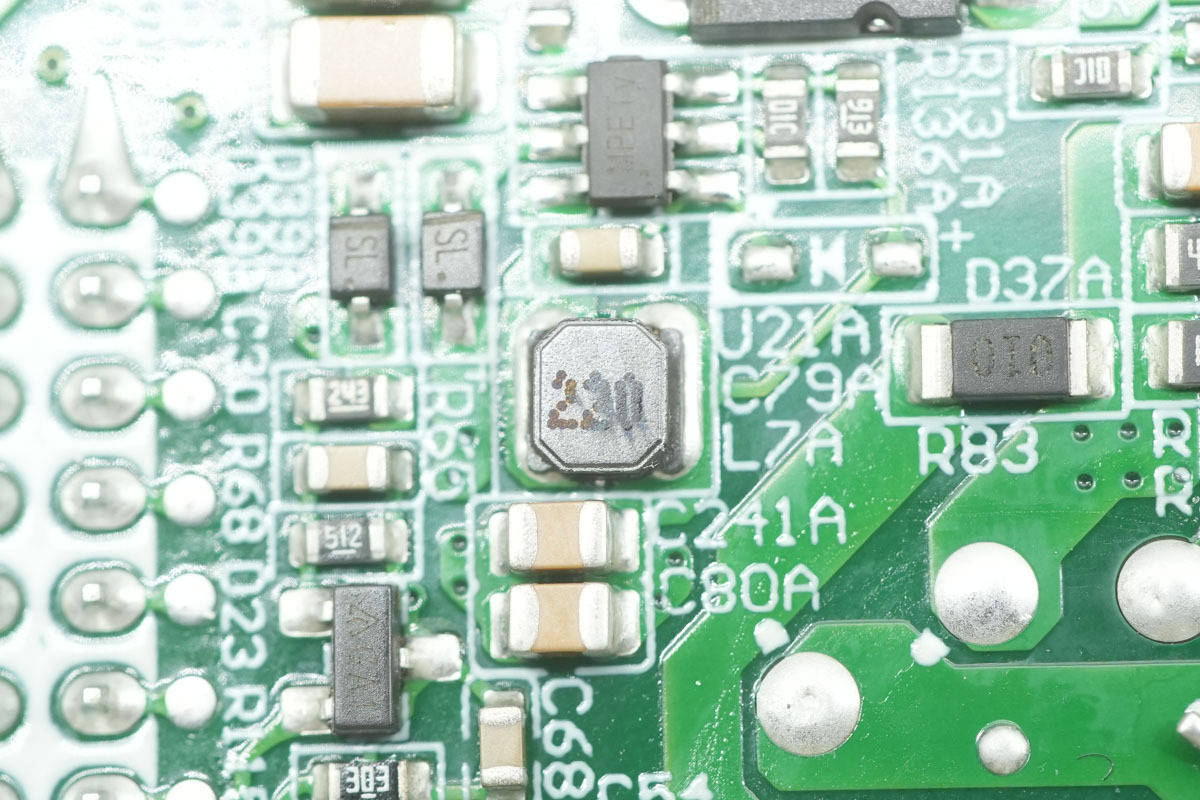

同步降压转换器来自SGMICRO圣邦，丝印MPE，实际型号为SGM61410，这是一款 1.2MHz 高频宽压同步降压 DC-DC 芯片，支持 5~42V 宽压输入、最大 600mA 输出电流，内置上下管、环路补偿与多重保护，采用 SOT23-6 封装。

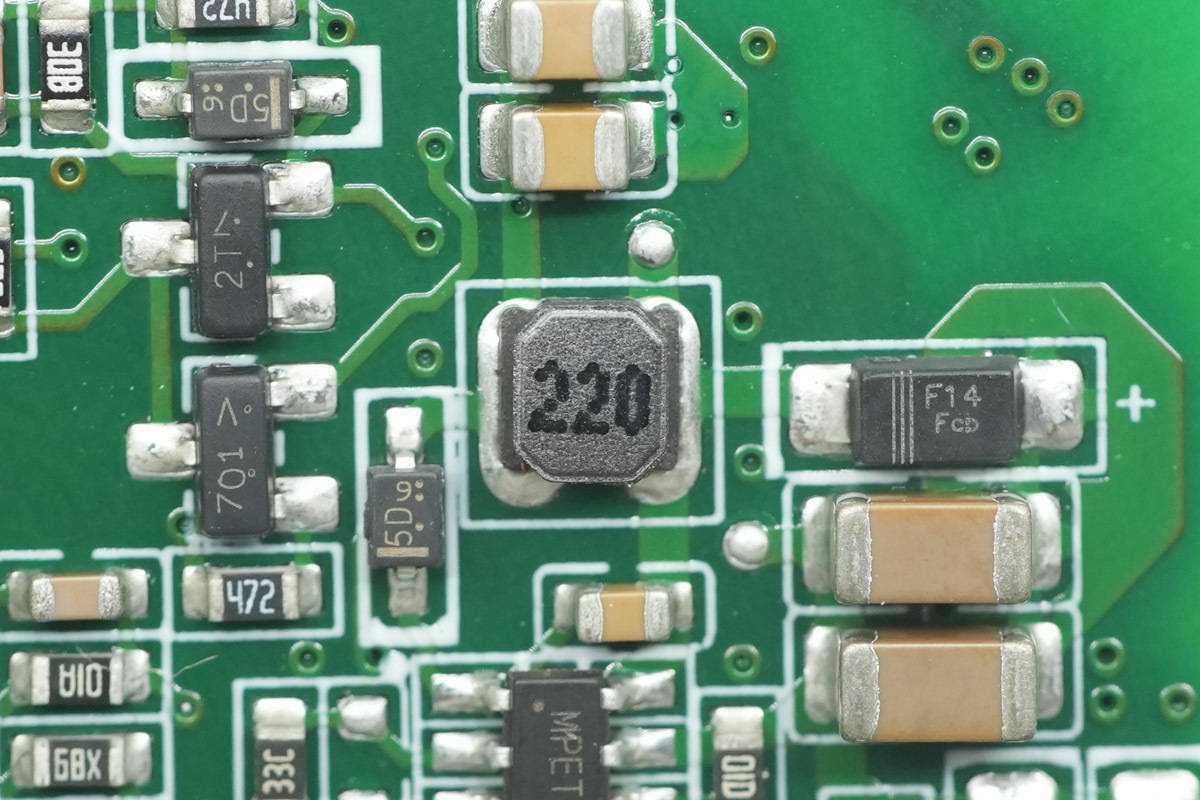

搭配使用的降压电感特写。

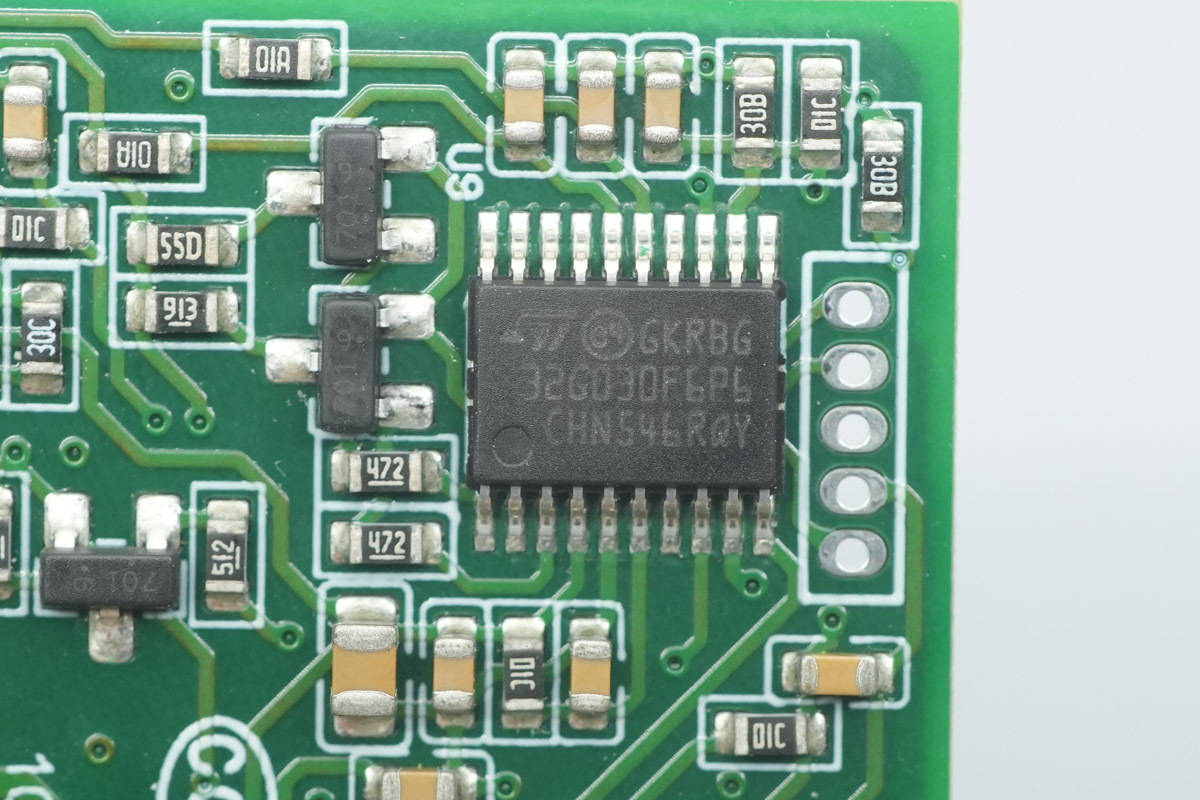

MCU来自意法半导体，型号STM32G030F6P6，这是一款Cortex‑M0 + 内核的入门级 32 位低成本单片机，主频最高 64MHz，搭载 32KB 程序闪存与 8KB 内存，片内集成多路 12 位 ADC 用于电压、电流、温度信号采样，采用TSSOP20封装。

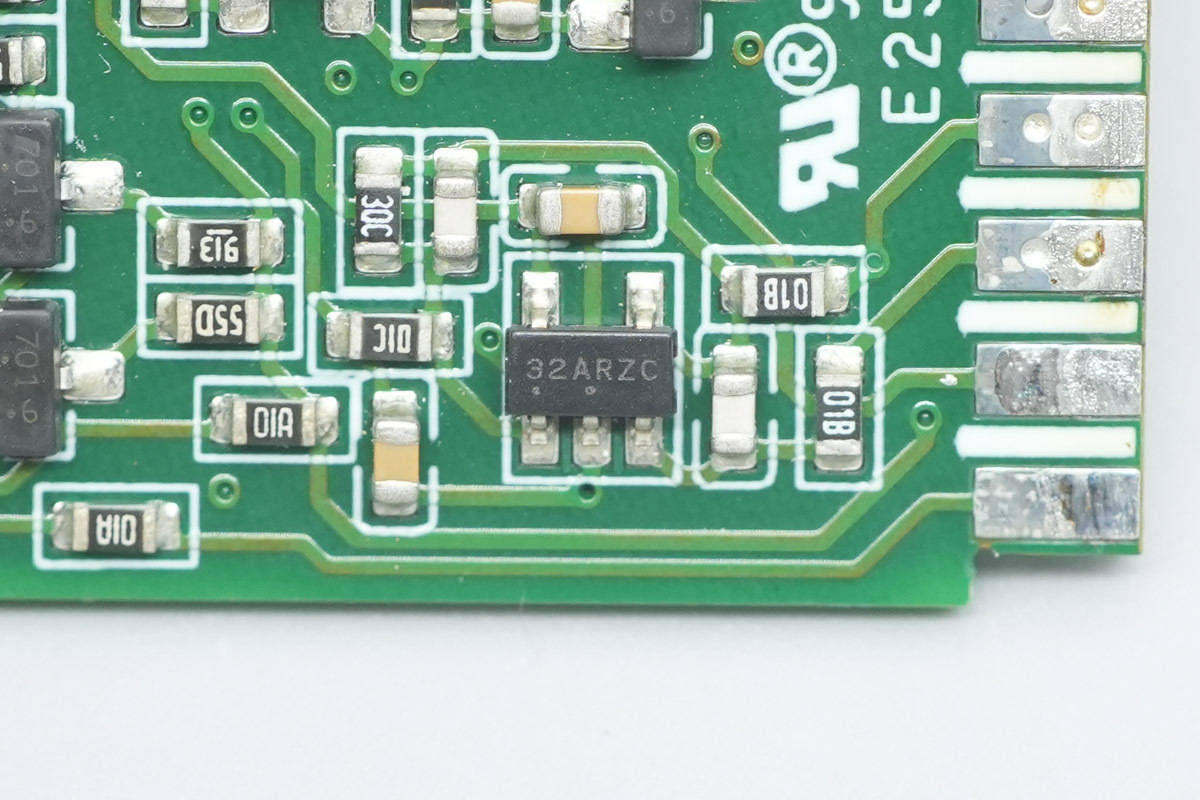

单运放来自安森美，丝印32A，型号NCS325，是一颗具有零漂移结构的单运放，具备轨对轨输入输出，支持1.8-5.5V工作电压，采用SOT23-5封装。

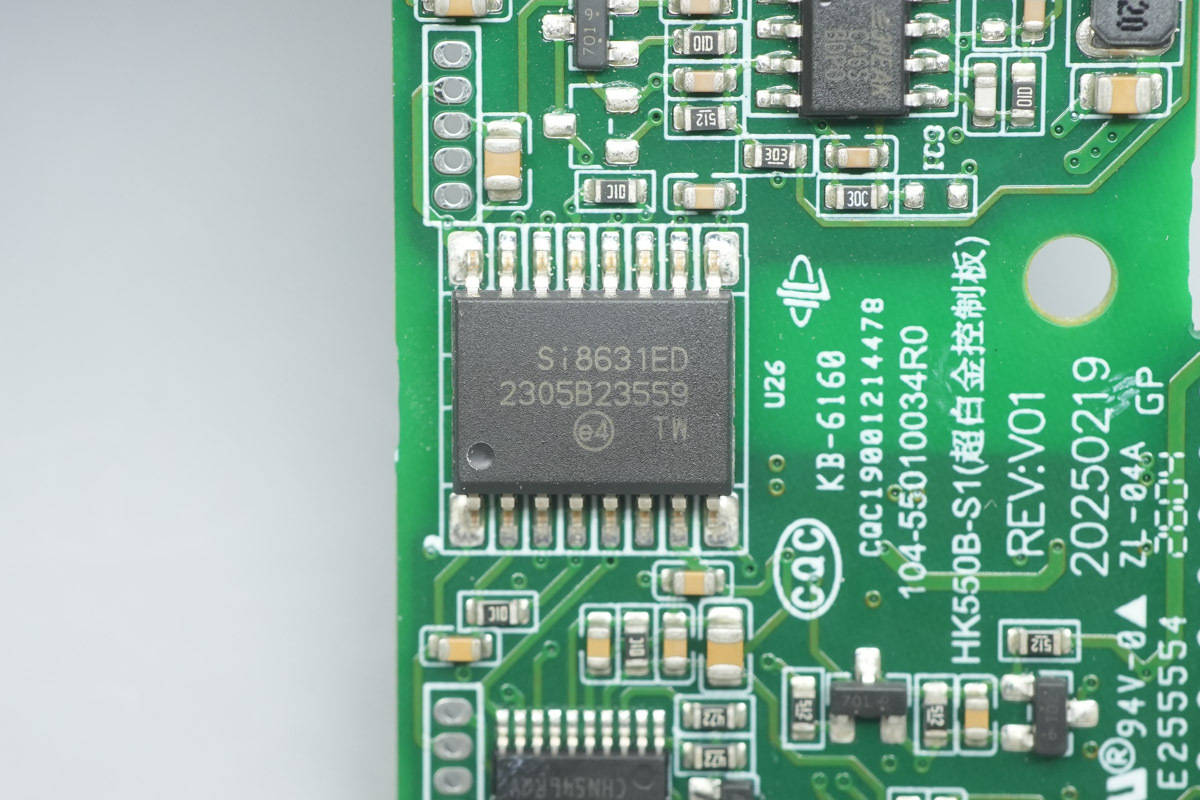

数字隔离器来自 Skyworks思佳讯，型号Si8631ED-IS，这一款 5kV 加强绝缘、2 进 1 出三通道高速电容式数字隔离芯片，采用宽体 SOIC-16 封装。

另一颗圣邦SGM61410同步降压转换器特写。

搭配的降压电感特写。

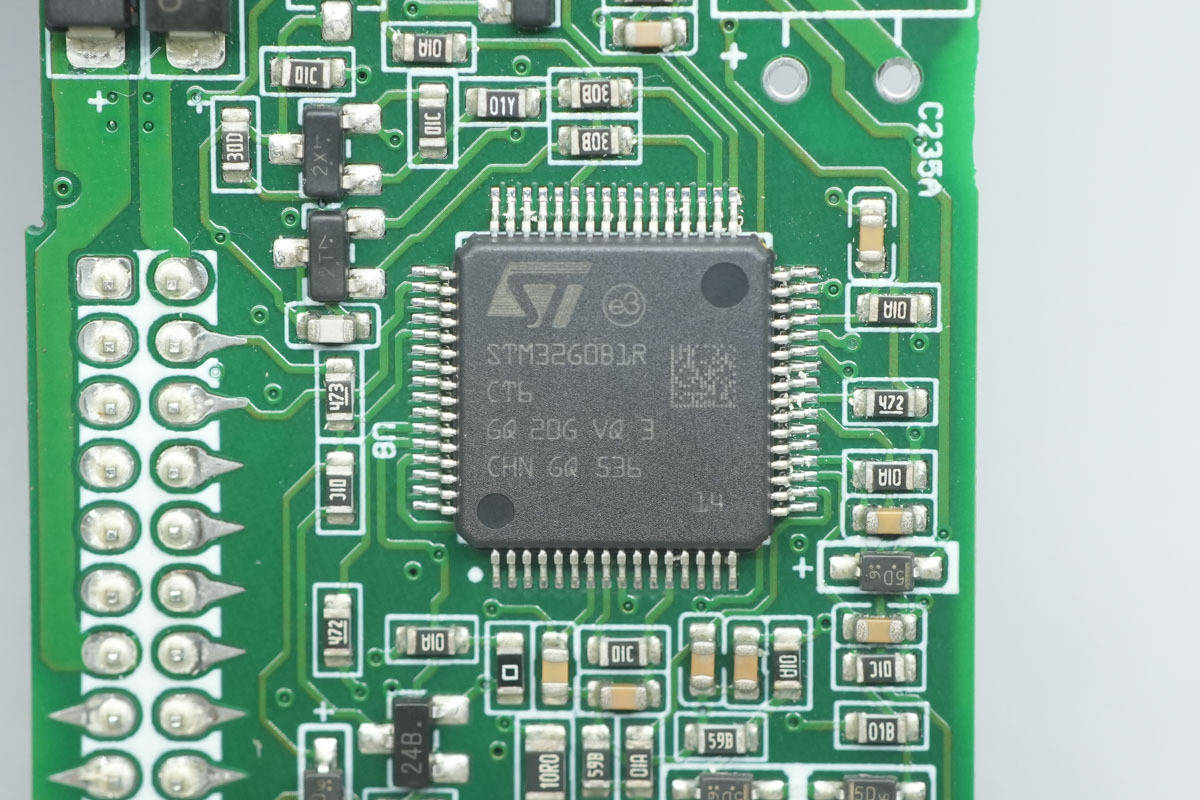

主控 MCU 来自意法半导体，型号 STM32G0B1RC，这是一款基于 Cortex‑M0 + 内核、主频最高 64MHz 工业级 32 位数字控制单片机，采用 LQFP64 封装。

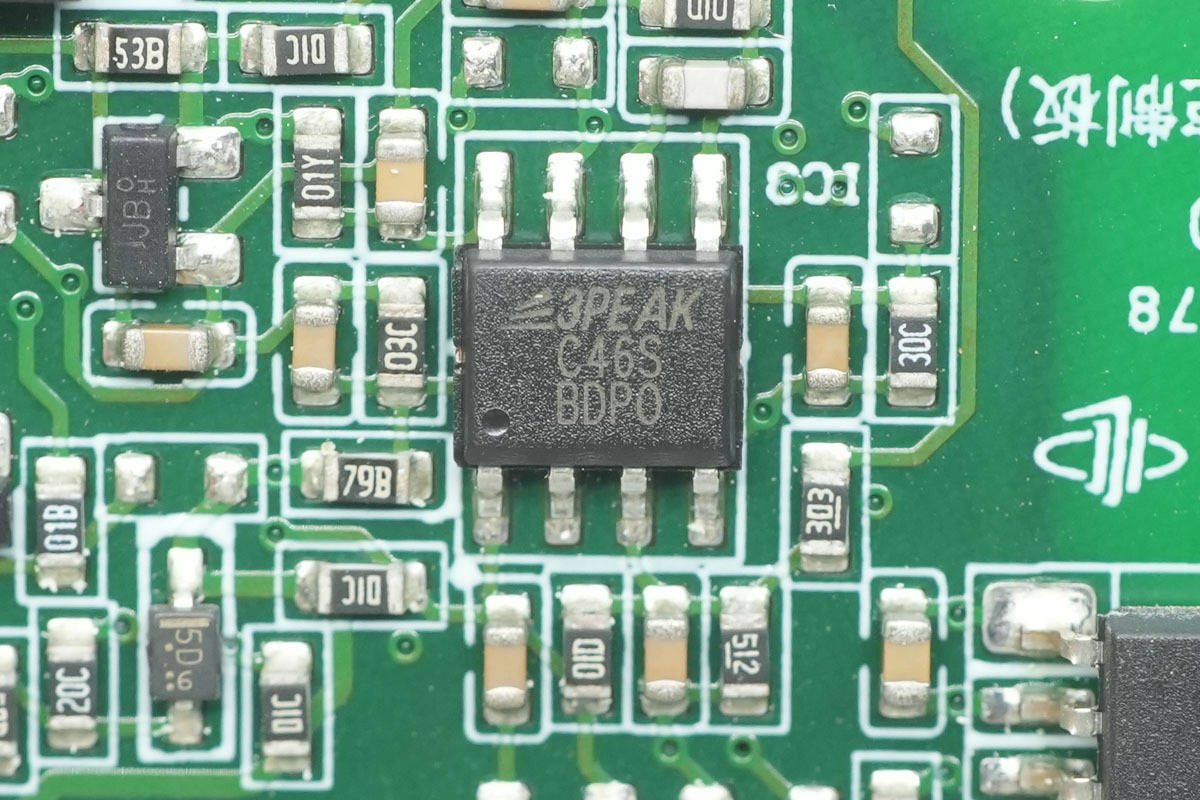

双路电压比较器来自思瑞浦，丝印C46S，型号LMV393TP，支持1.8-5.5V工作电压，采用SOIC8封装。

运放来自意法半导体，型号LM2904，是一颗单电源供电的双运放，采用SO8封装。

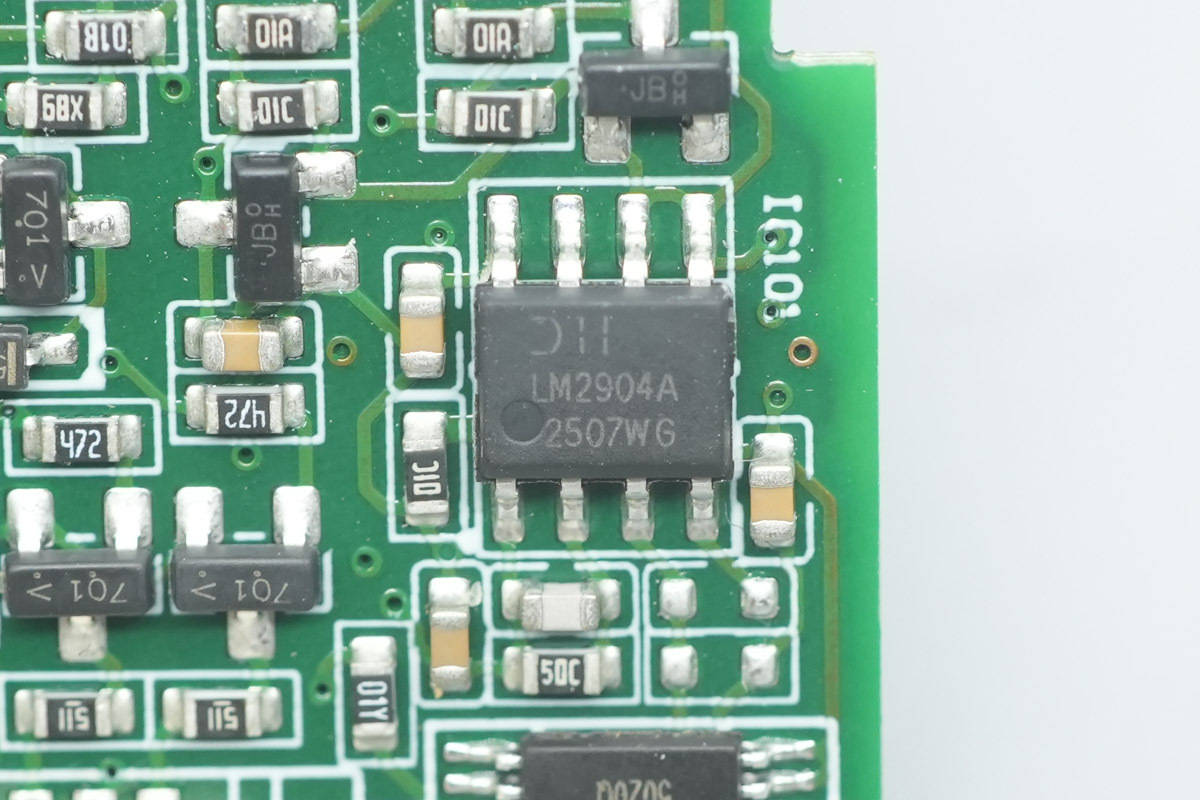

双路运算放大器来自DIODES达尔，型号 LM2904A，支持 3~36V 宽单电源、-40℃~125℃宽温工作，双通道独立放大单元可同步处理多路电压、温度采样信号，失调电压低、静态功耗小，采用 SOIC8 封装。

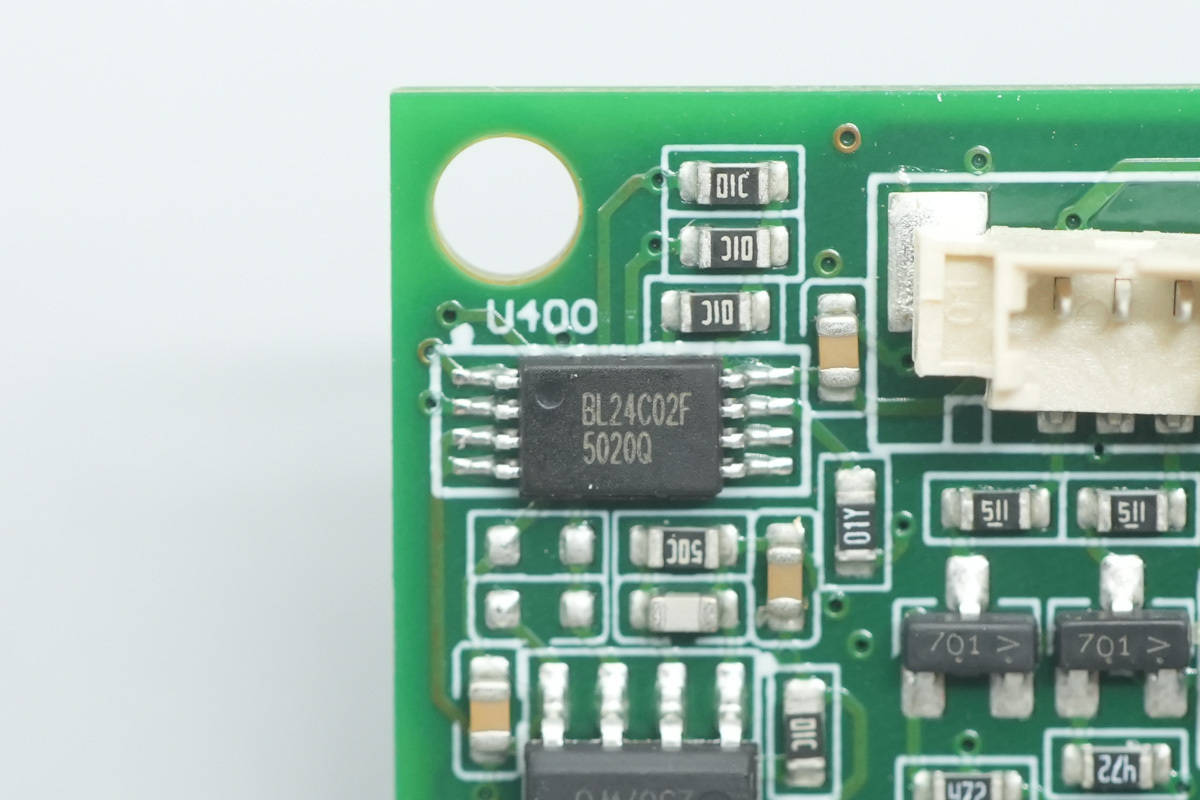

存储器来自Belling贝岭，型号BL24C02F，容量为256B，支持1.7-5.5V工作电压，采用TSSOP8L封装。

电流互感器外套热缩管绝缘保护。

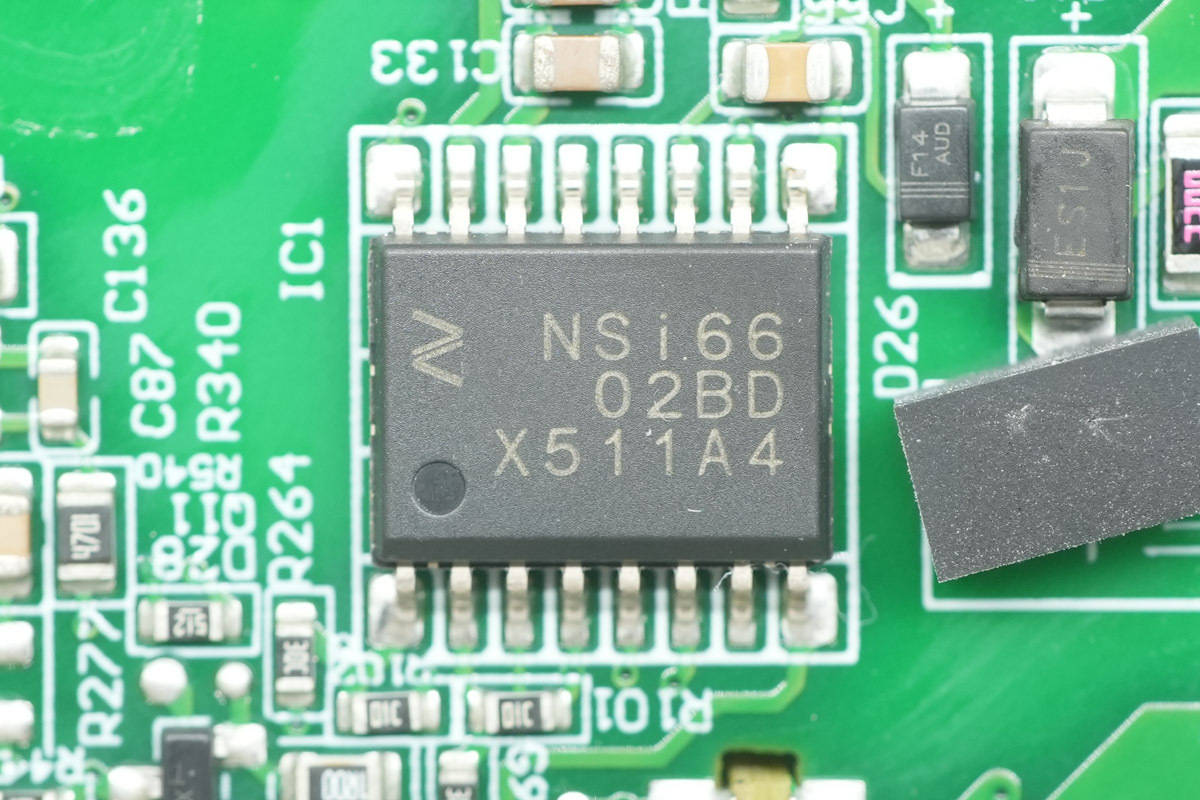

LLC开关管驱动器来自纳芯微，型号NSi6602BD，芯片内置隔离双通道栅极驱动器，具备4A拉电流和6A灌电流能力，采用SOW16封装。

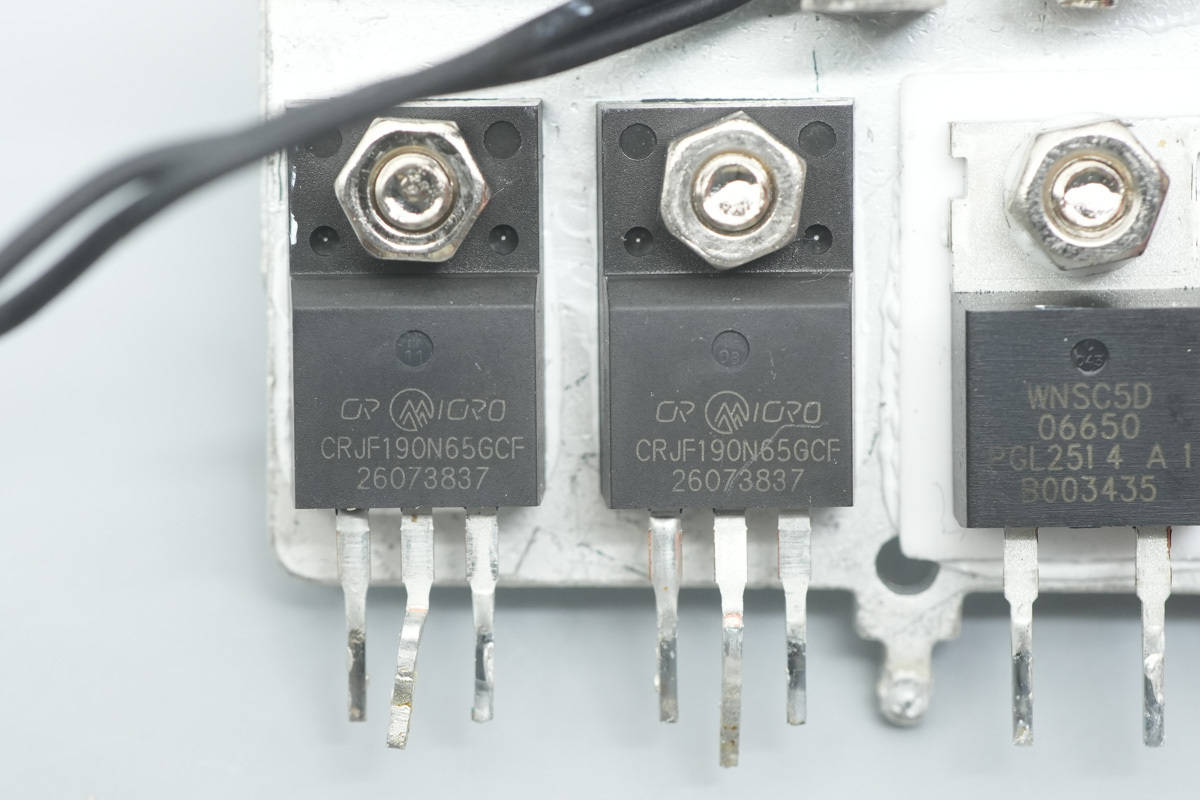

LLC开关管来自华润微，型号CRJF190N65GCF，超结NMOS管，耐压650V，导阻181mΩ，采用TO-220F封装。

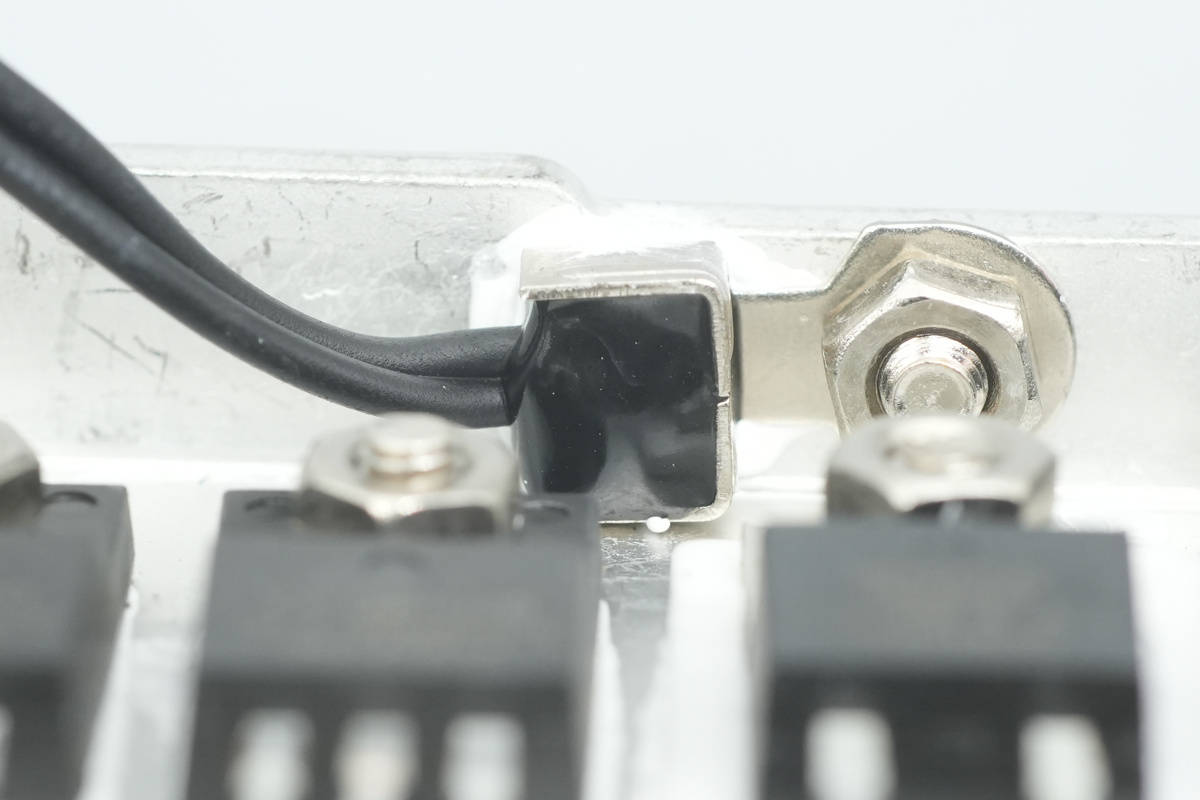

热敏电阻打胶孤独于散热片顶部。

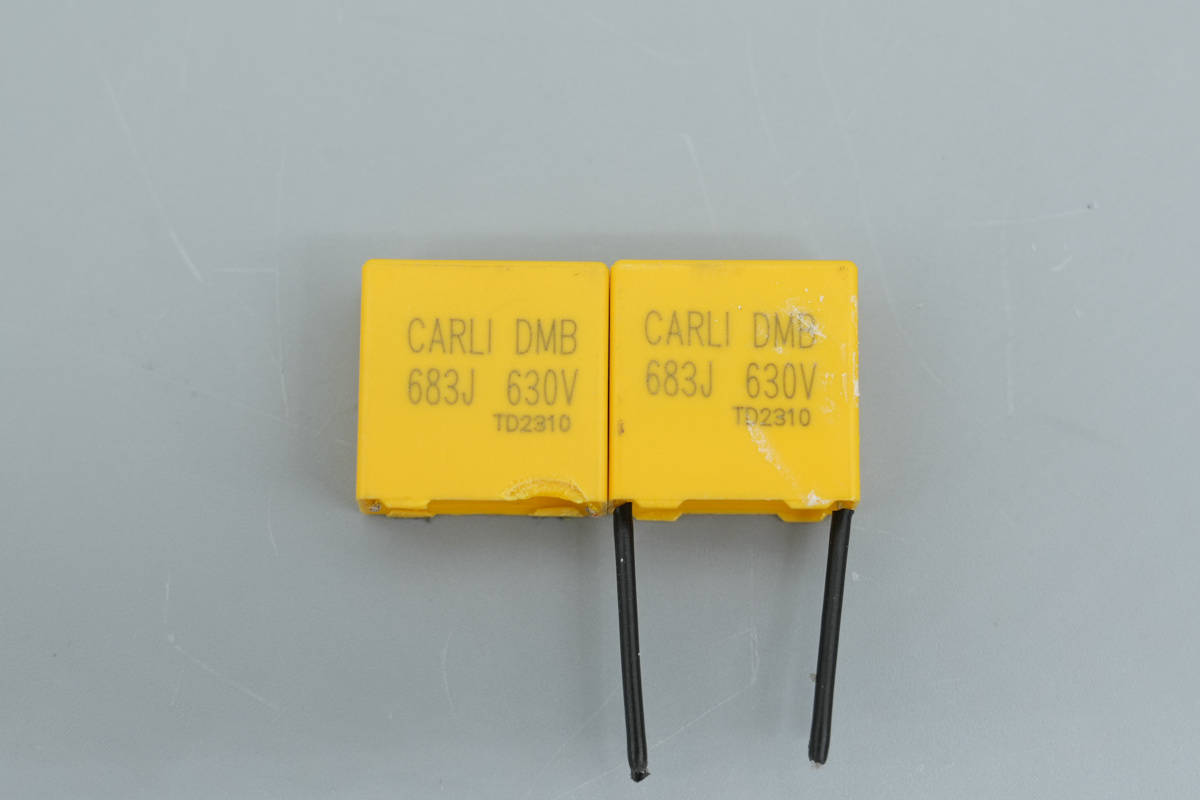

两颗谐振电容来自Carli凯励，规格均为0.068μF630V。

谐振电感特写。

LLC变压器特写。

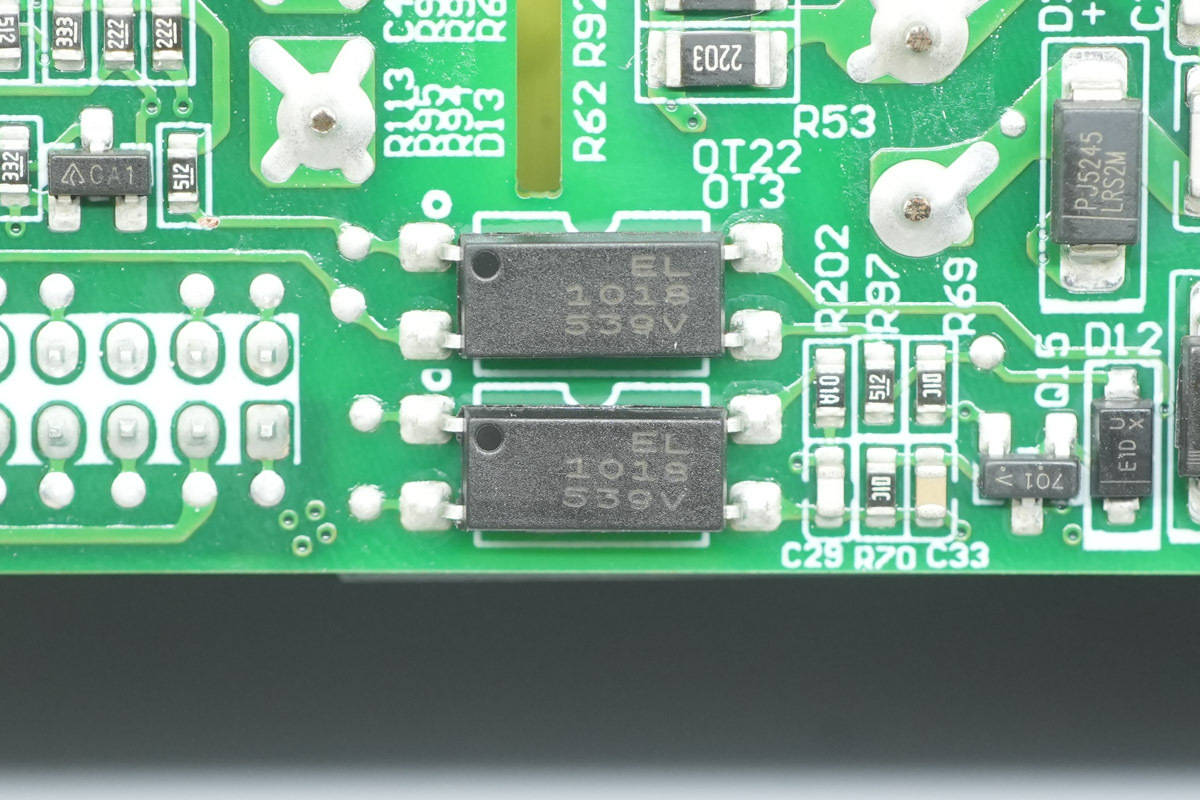

亿光EL 1018光耦用于隔离通信。

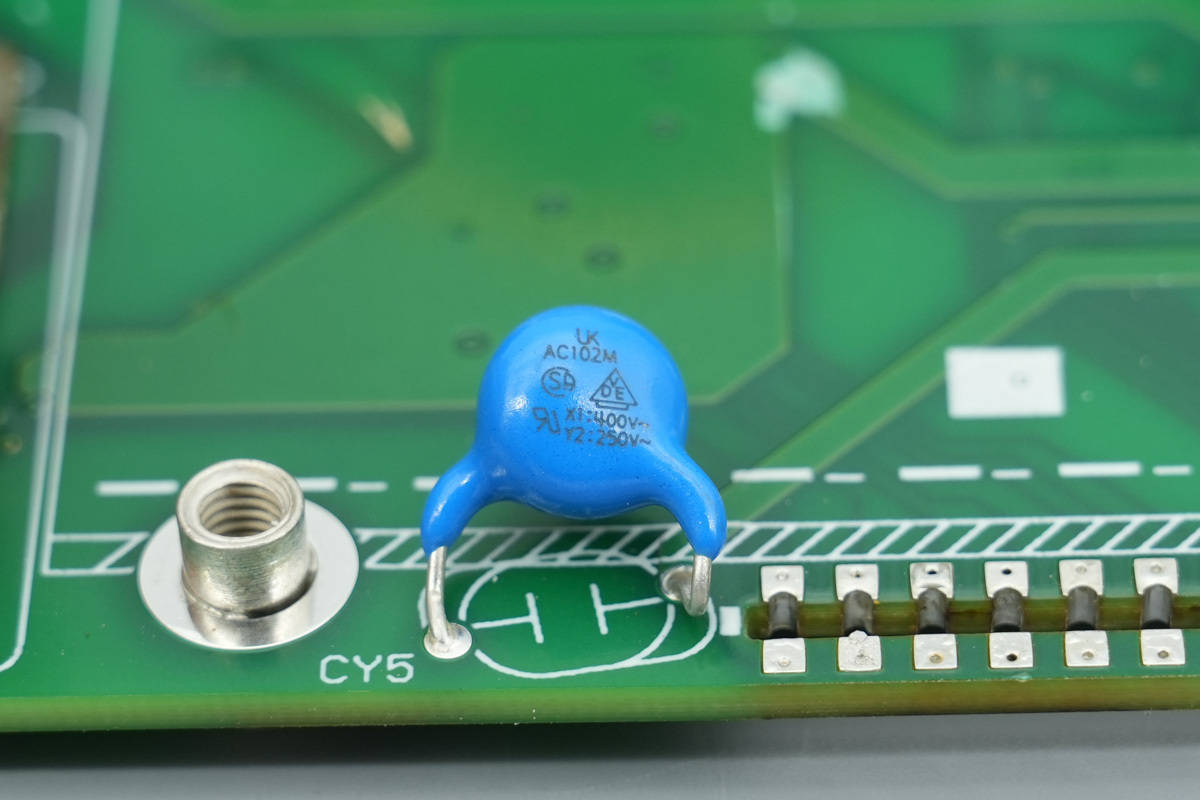

蓝色Y电容来自华新科，料号AC102M。

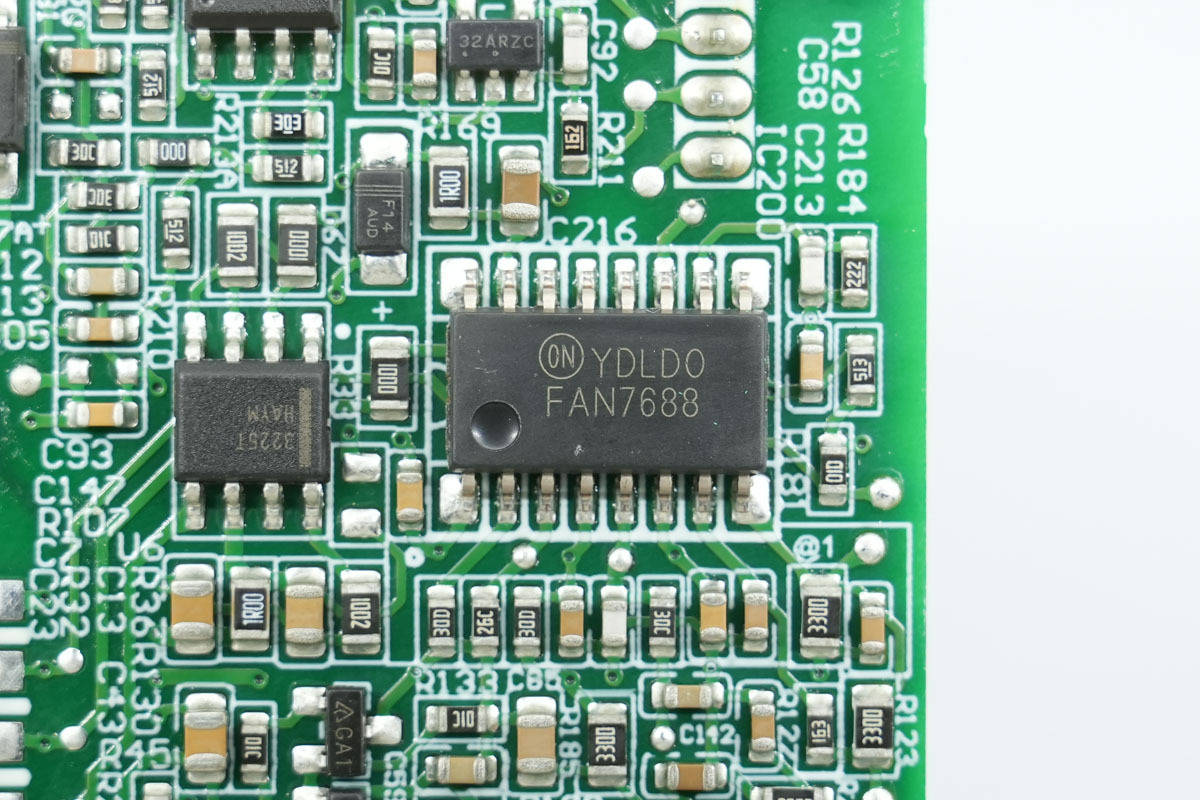

次级侧 LLC 谐振 PFM 控制器来自安森美，型号 FAN7688，这是一颗具有同步整流控制功能的高性能 PFM 型 LLC 主控芯片。

FAN7688具备闭环软启动、逐周期限流、过载自锁等全套保护机制，39kHz~690kHz 宽调频范围搭配轻载跳频降损耗策略，适配大功率服务器电源 80PLUS 能效设计需求。

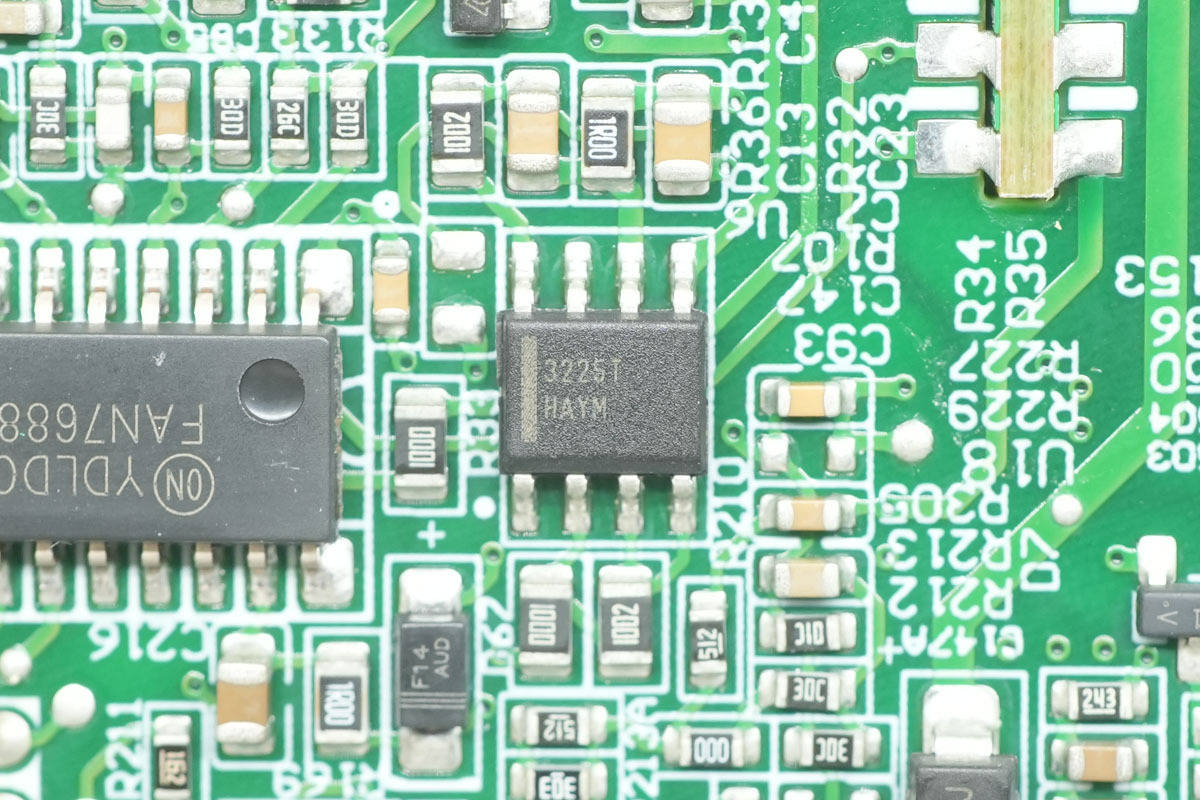

同步整流管驱动器来自安森美，型号FAN3225T，高速双路低侧驱动器，具备4A电流能力，采用SOIC8封装。

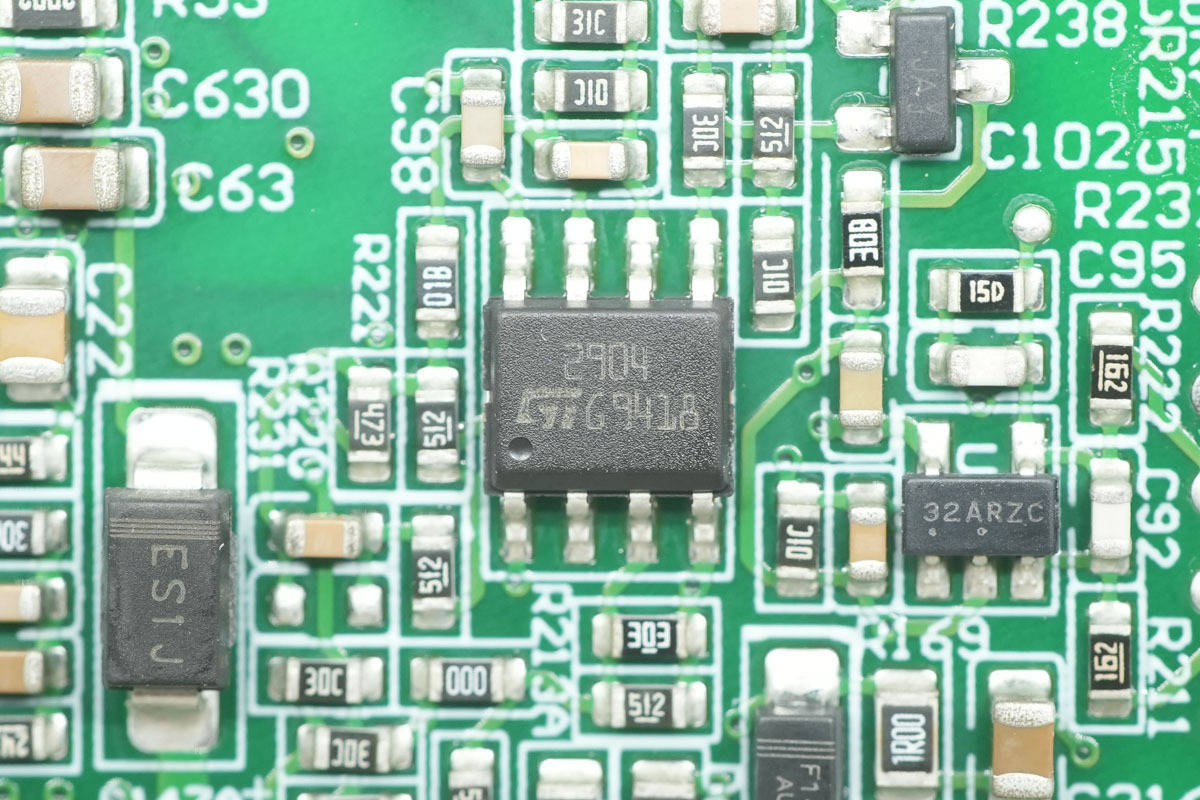

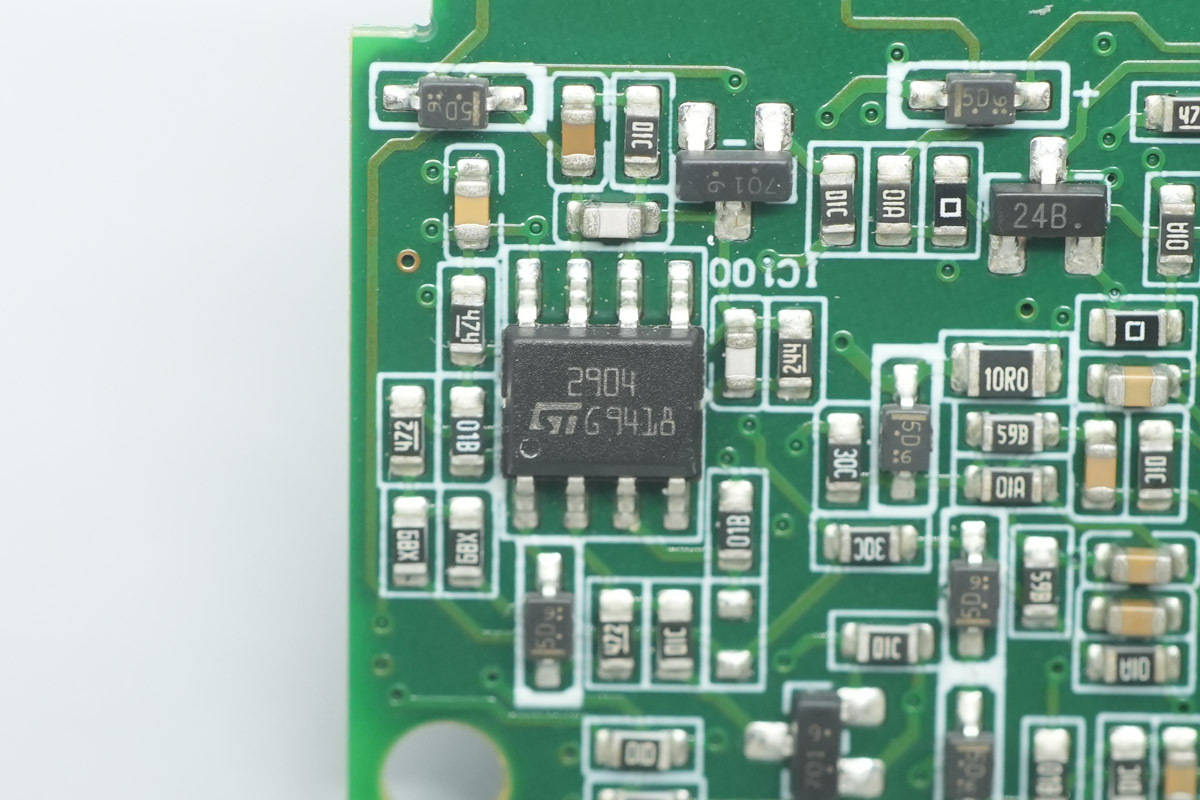

意法半导体LM2904运放特写。

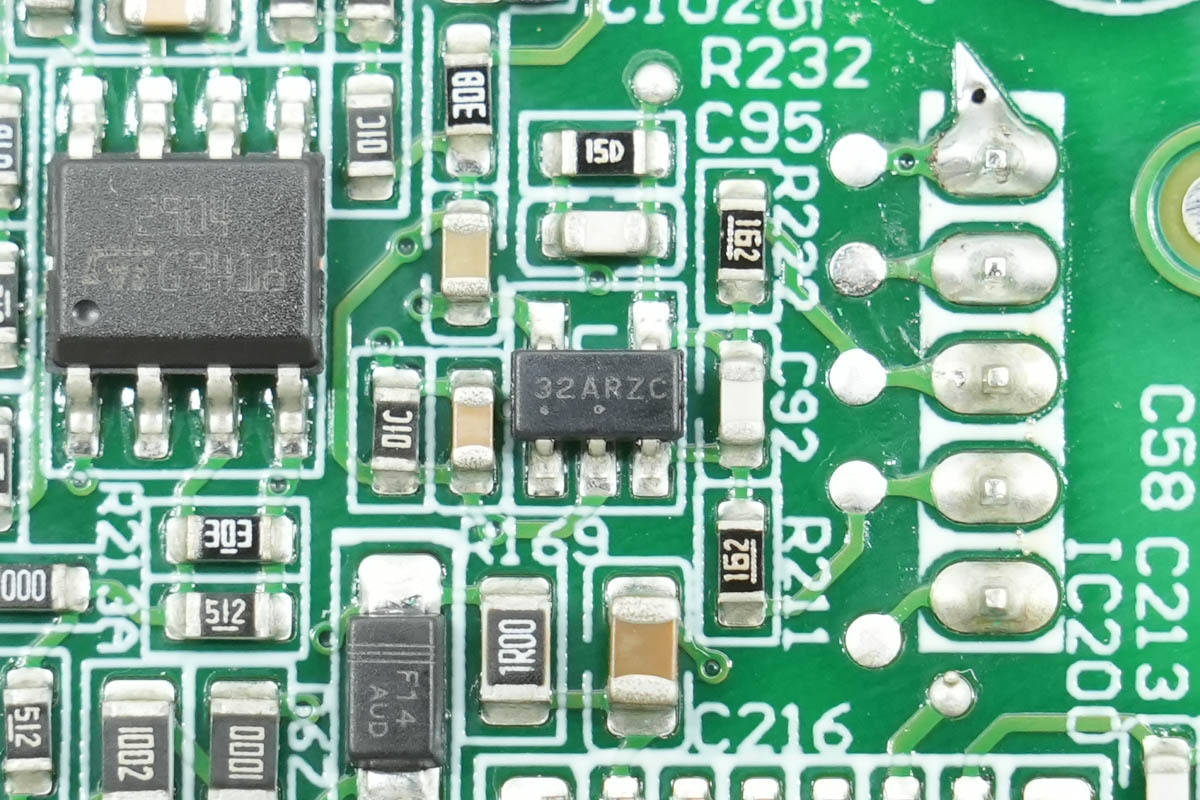

安森美 NCS32 单运放特写。

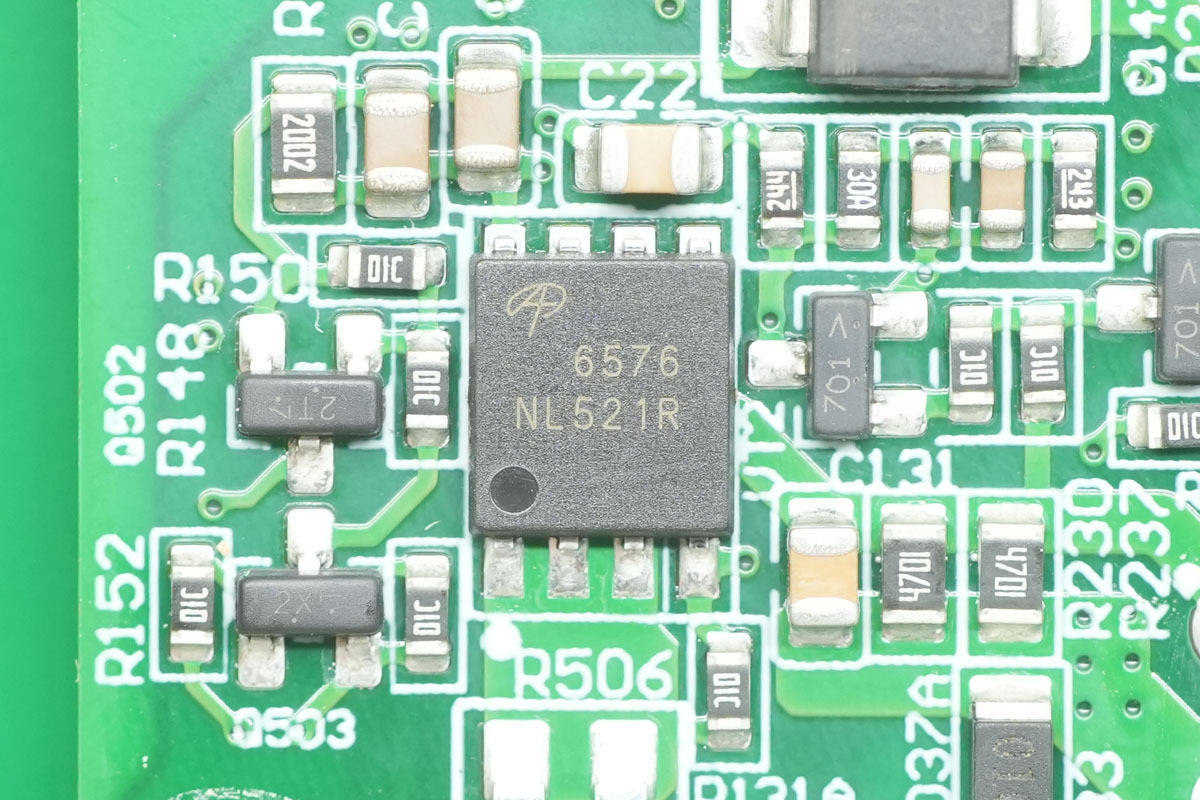

供电控制开关管来自AOS万国半导体，型号AON6576，NMOS，耐压30V，导阻4.7mΩ，采用DFN5*6封装。

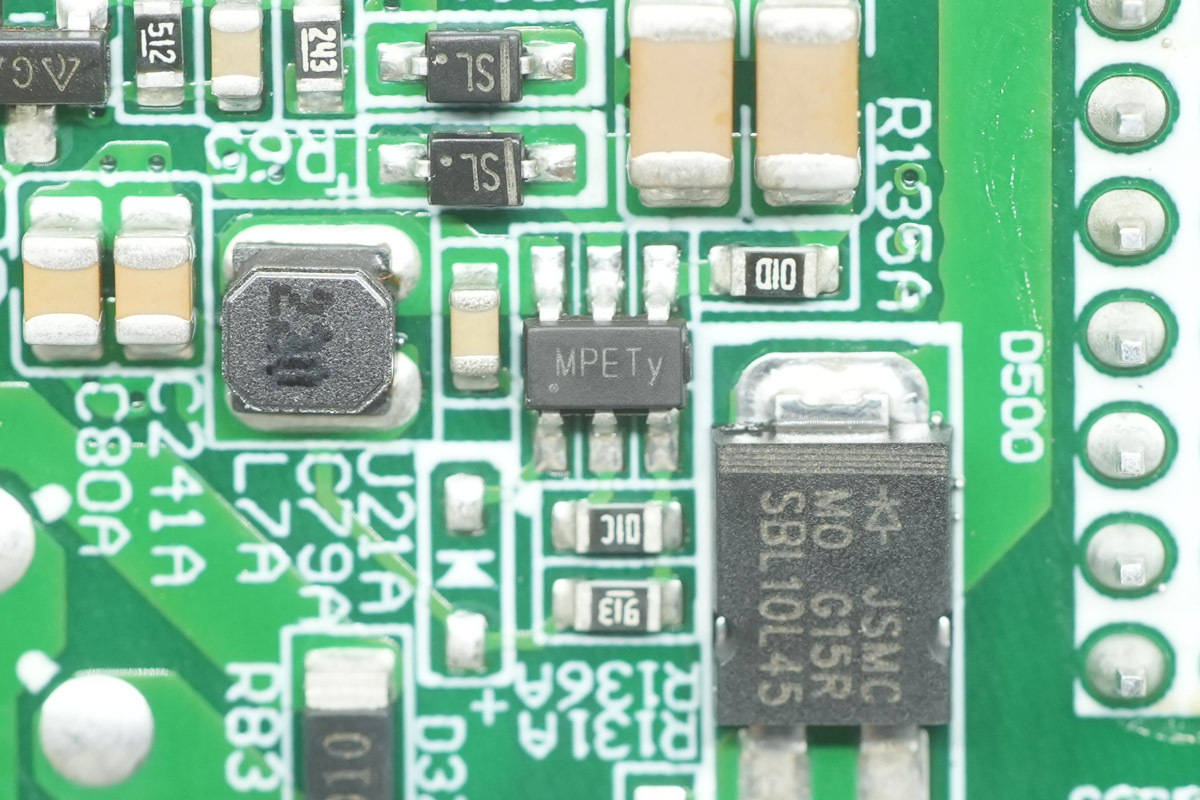

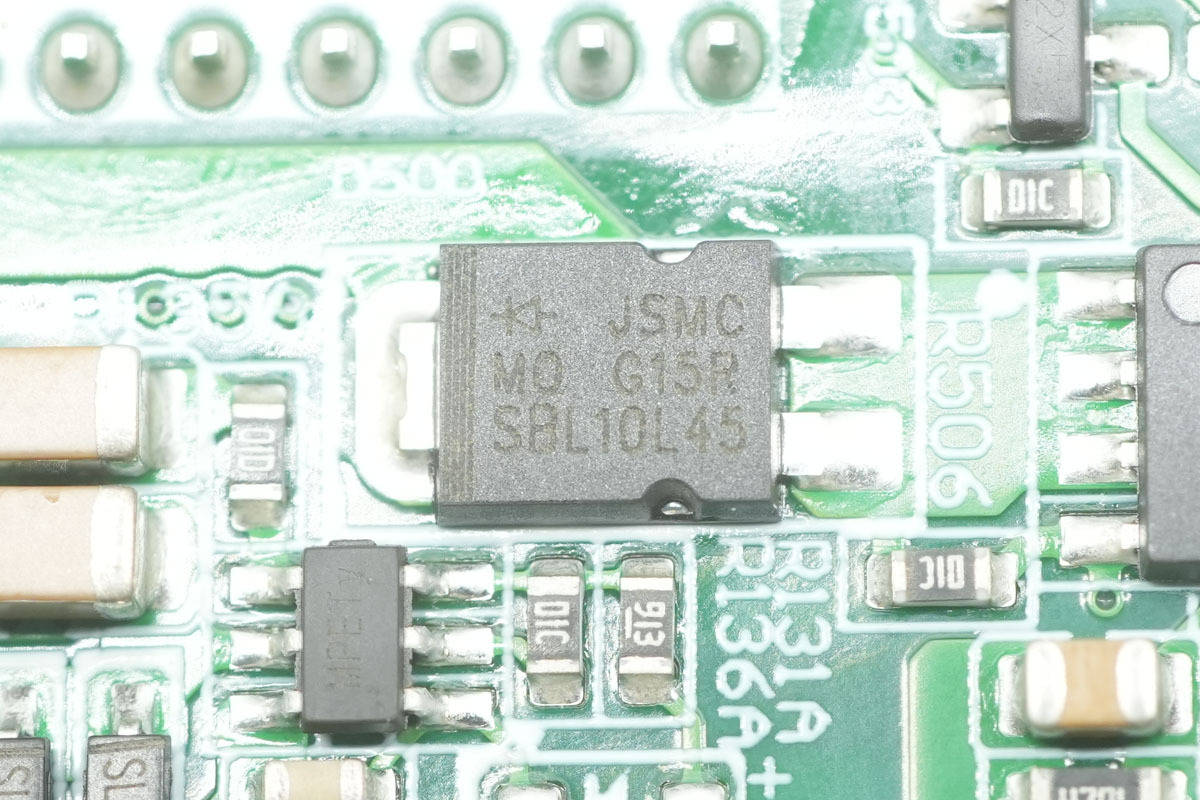

辅助整流肖特基二极管来自JSMC吉林华微，型号SBL10L45，这是一款 10A/45V 低压降肖特基二极管，采用 SMP 封装。

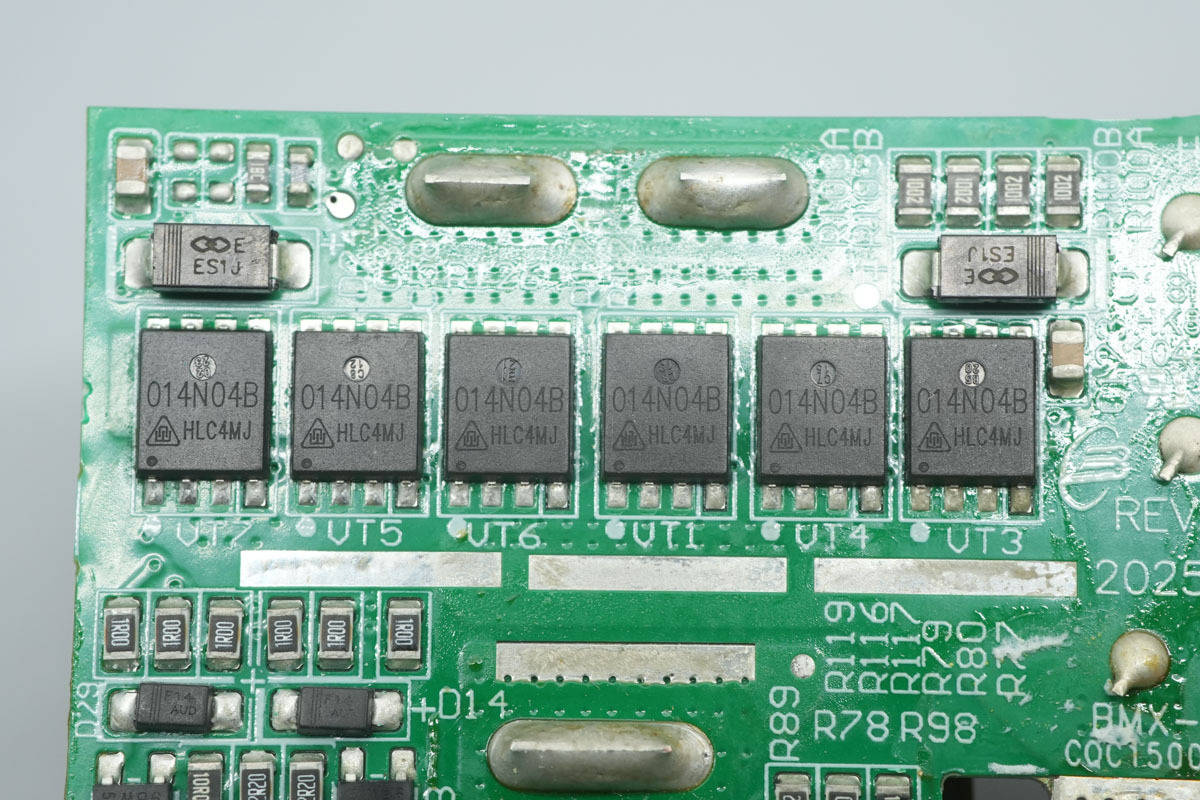

六颗同步整流管全部是采用华润微HGQ014N04B-G，NMOS，耐压40V，导阻1.1mΩ，适用于同步整流应用，采用PDFN5*6-8L封装。

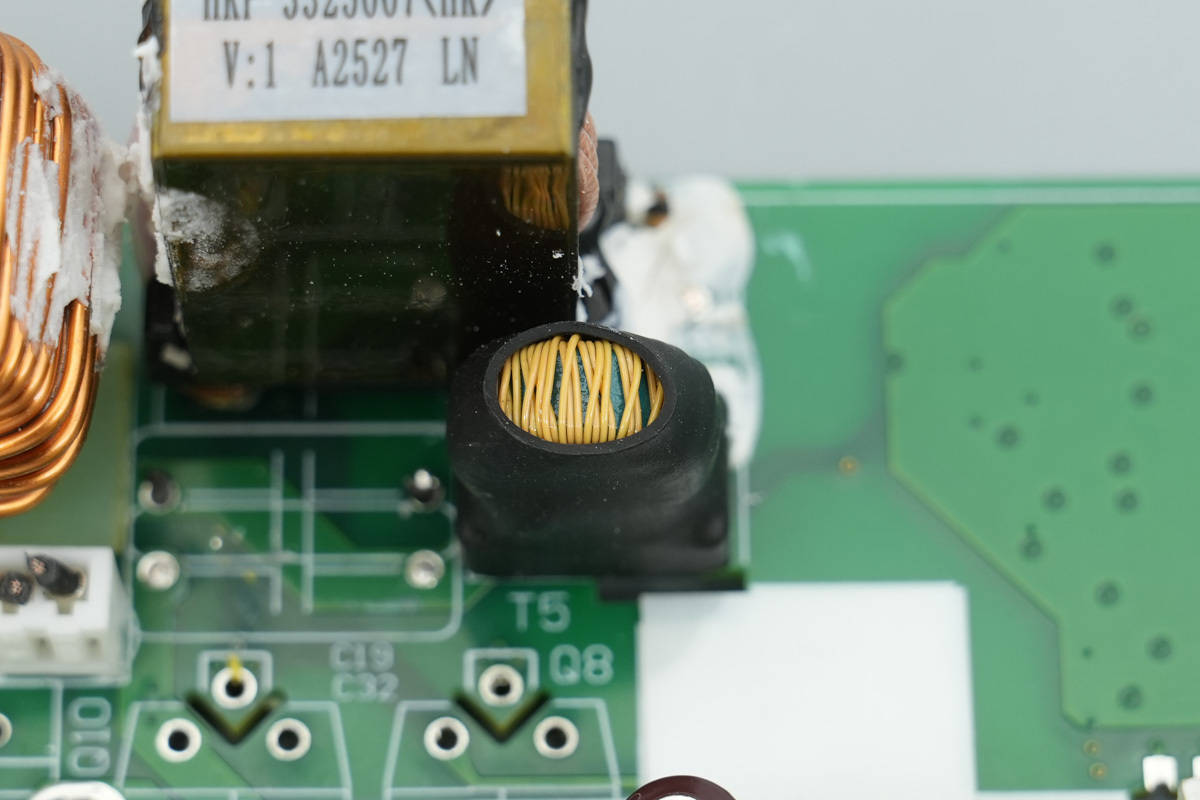

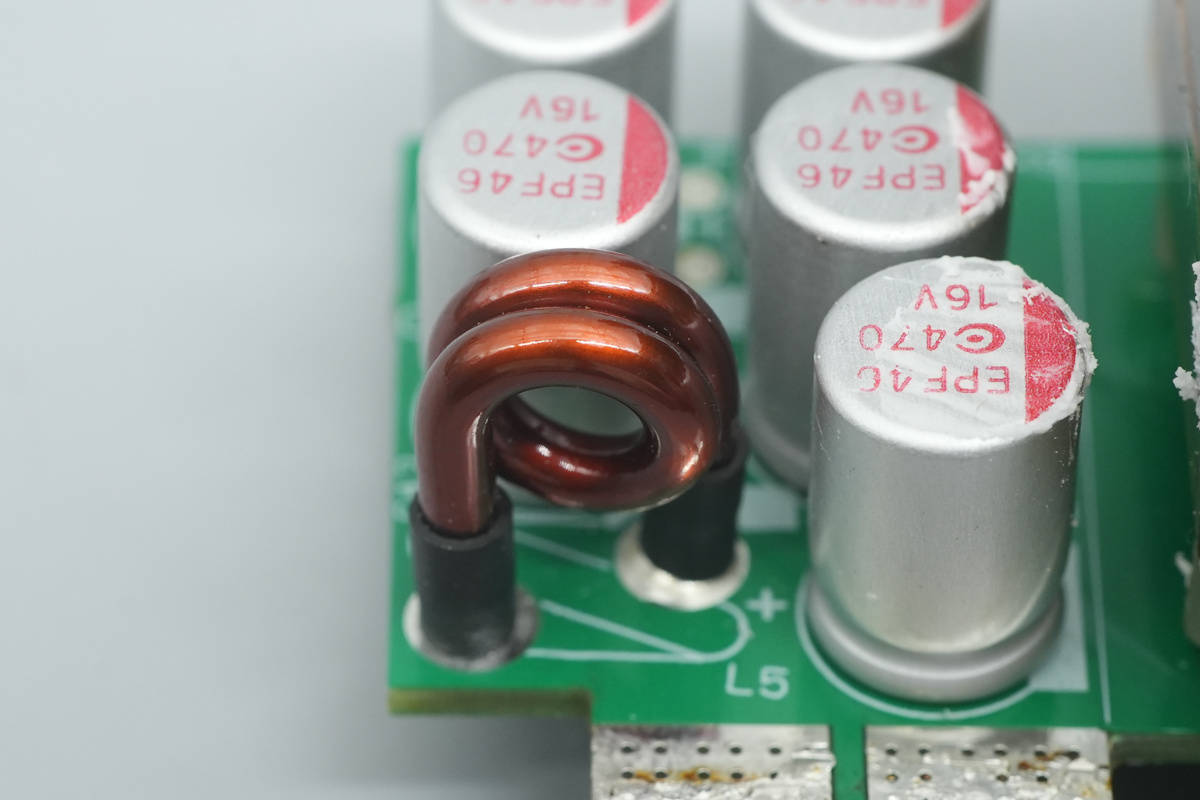

差模滤波电感特写。

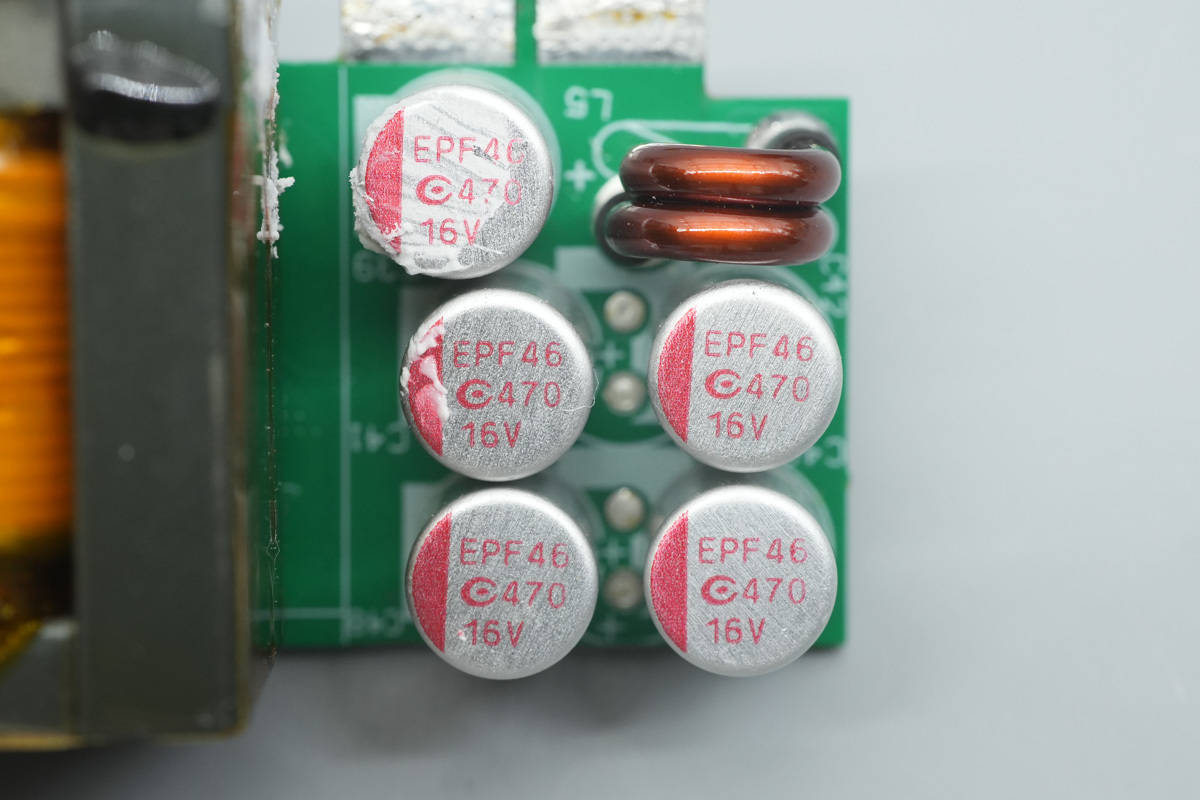

五颗固态滤波电容来自APAQ钰邦，规格均为470μF16V。

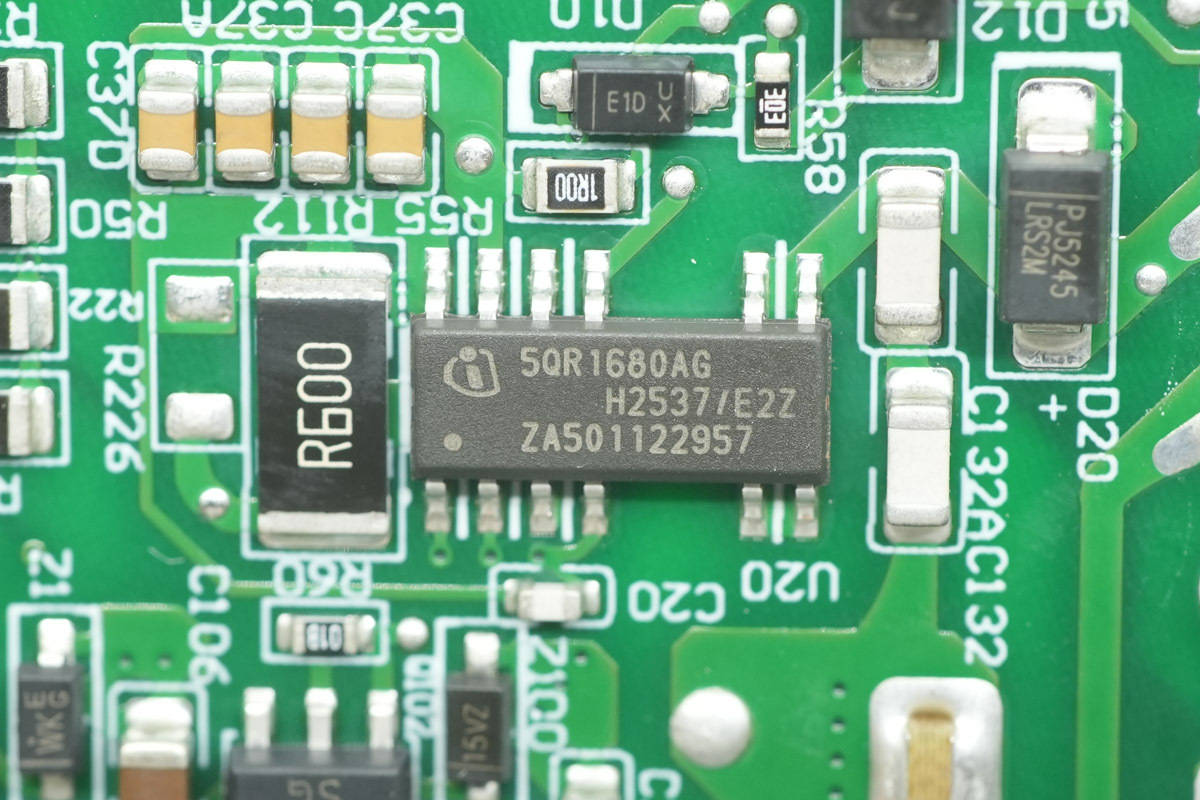

待机电源芯片来自英飞凌，型号ICE5QR1680AG，芯片内部集成800V开关管，宽电压下支持27W输出功率，采用DSO-12封装。

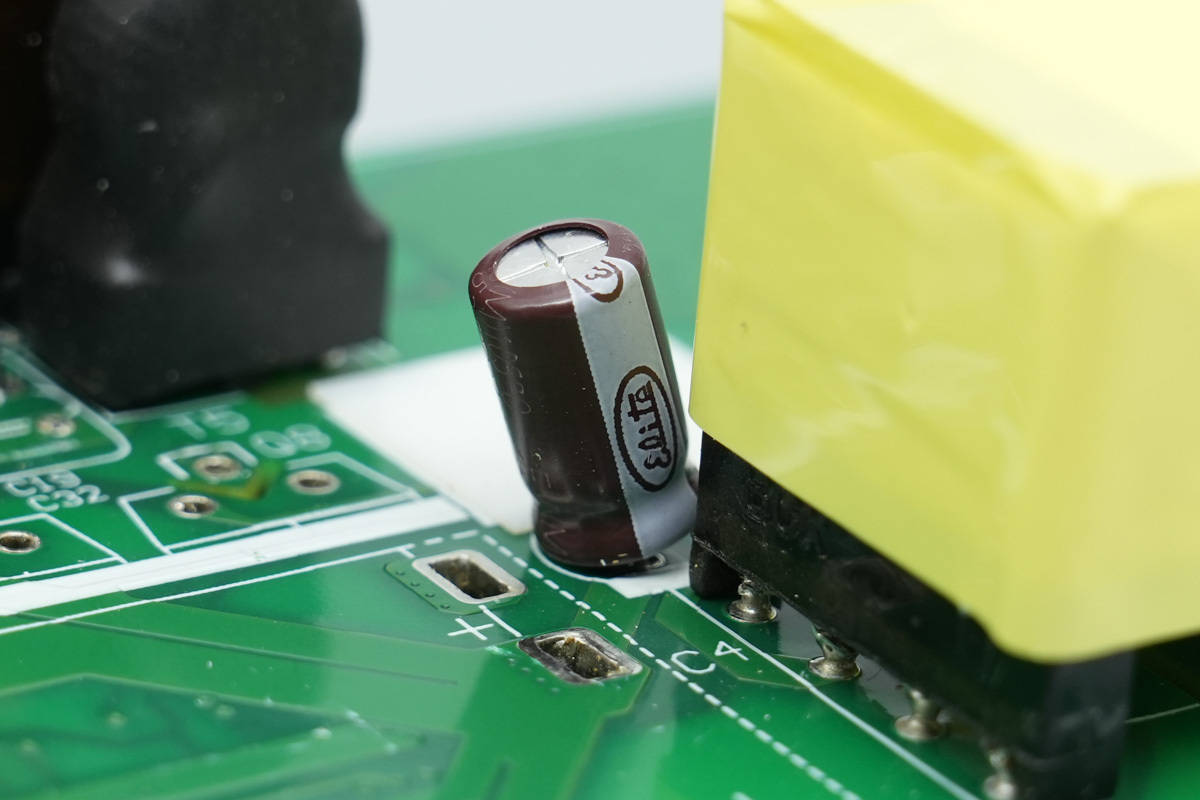

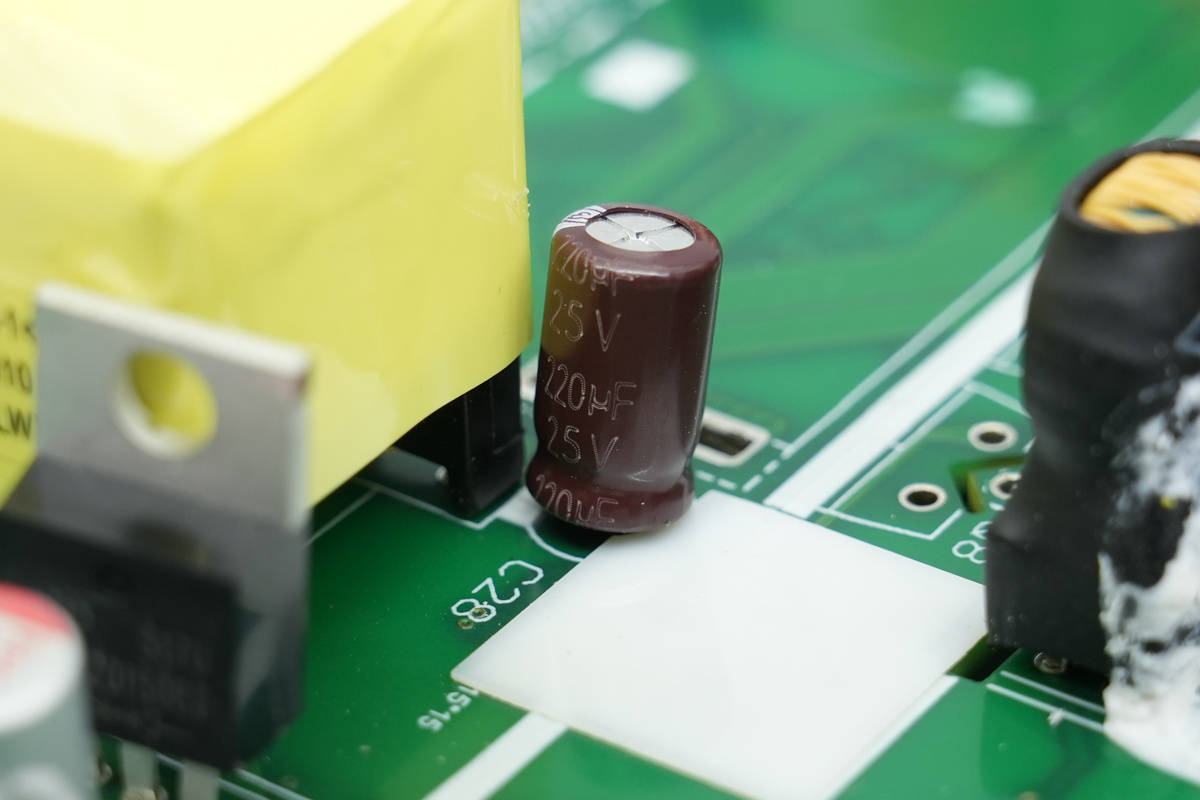

供电电容来自金山。

小电容规格为220μF25V。

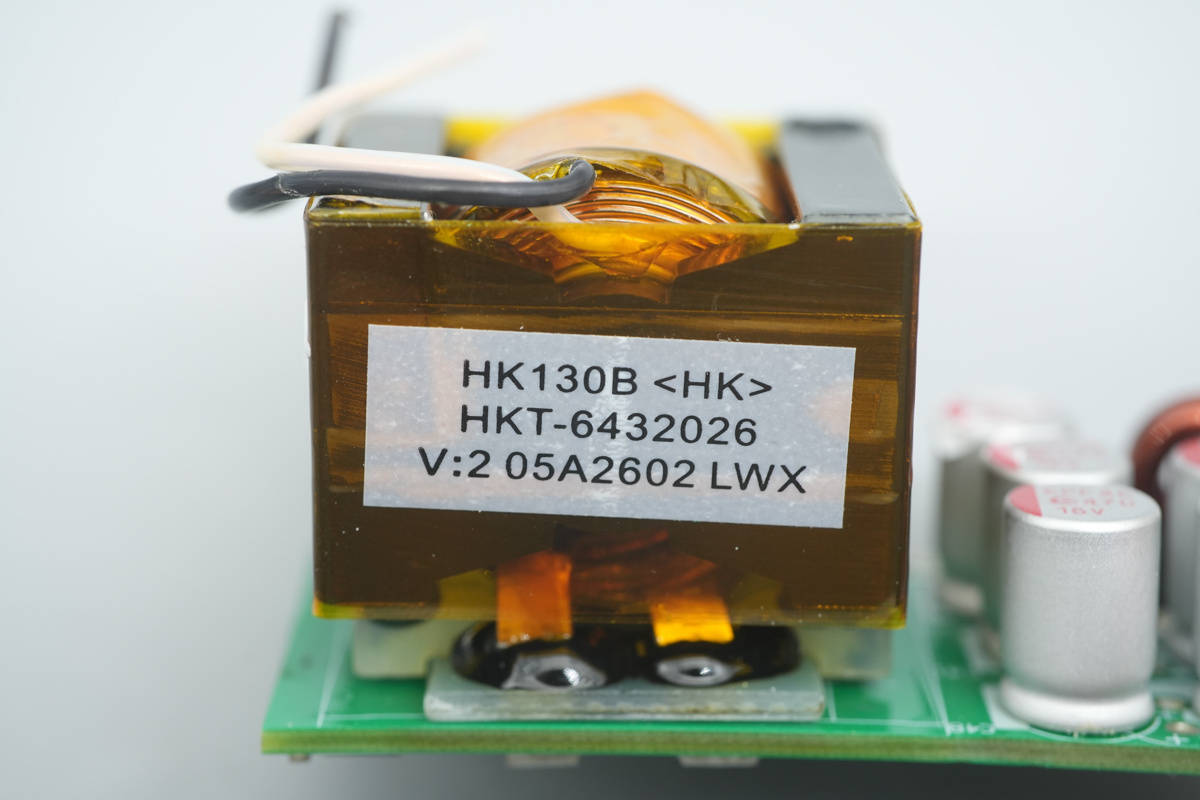

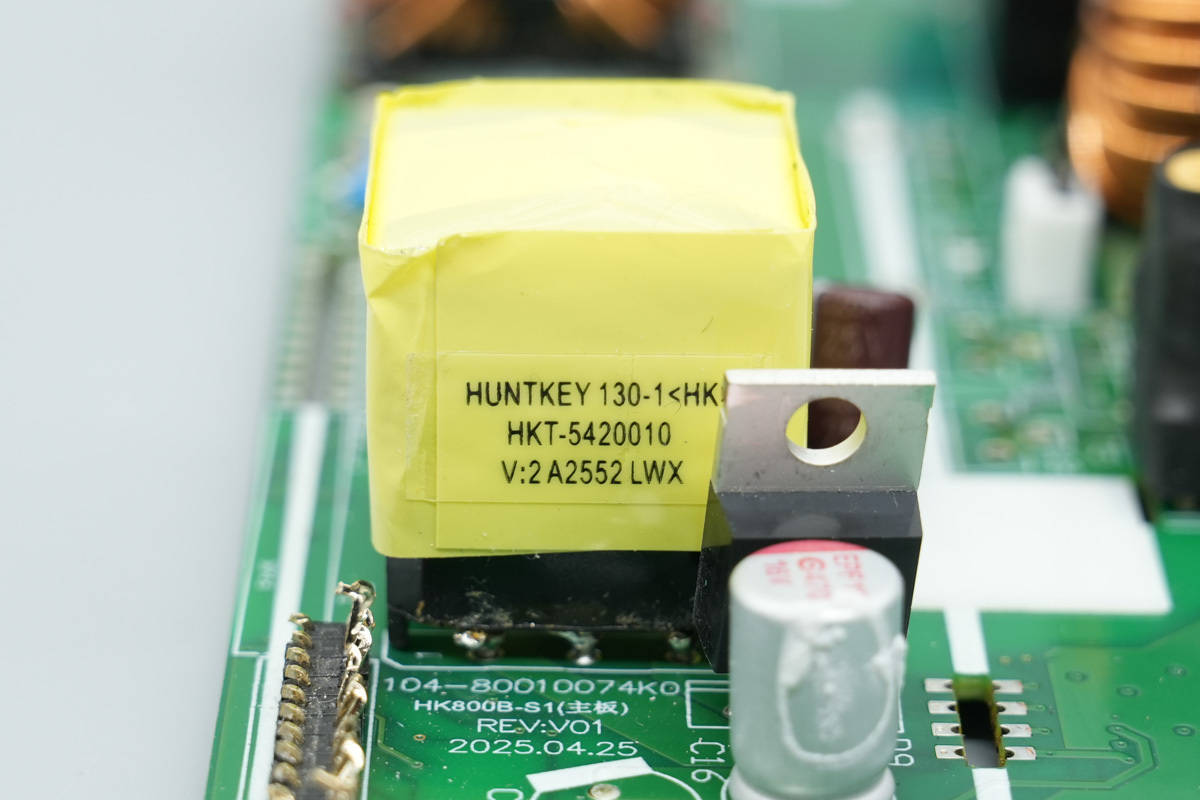

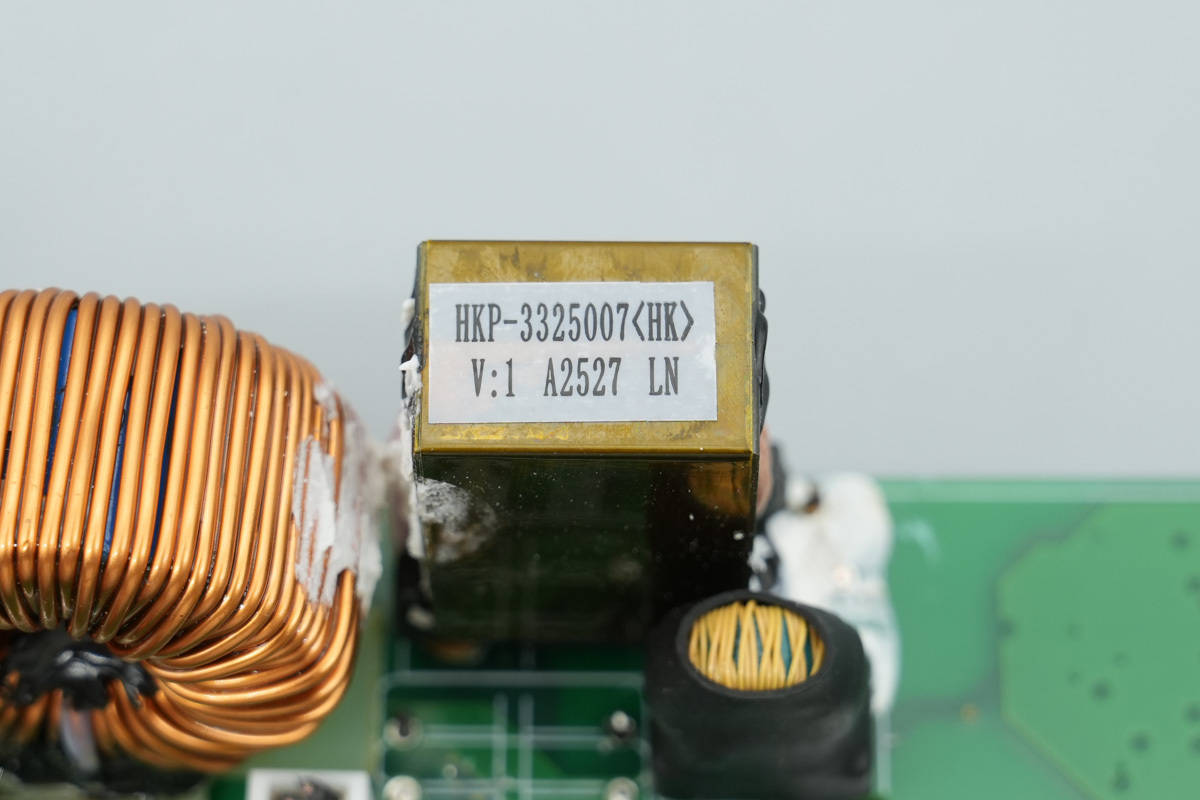

待机电源变压器特写。

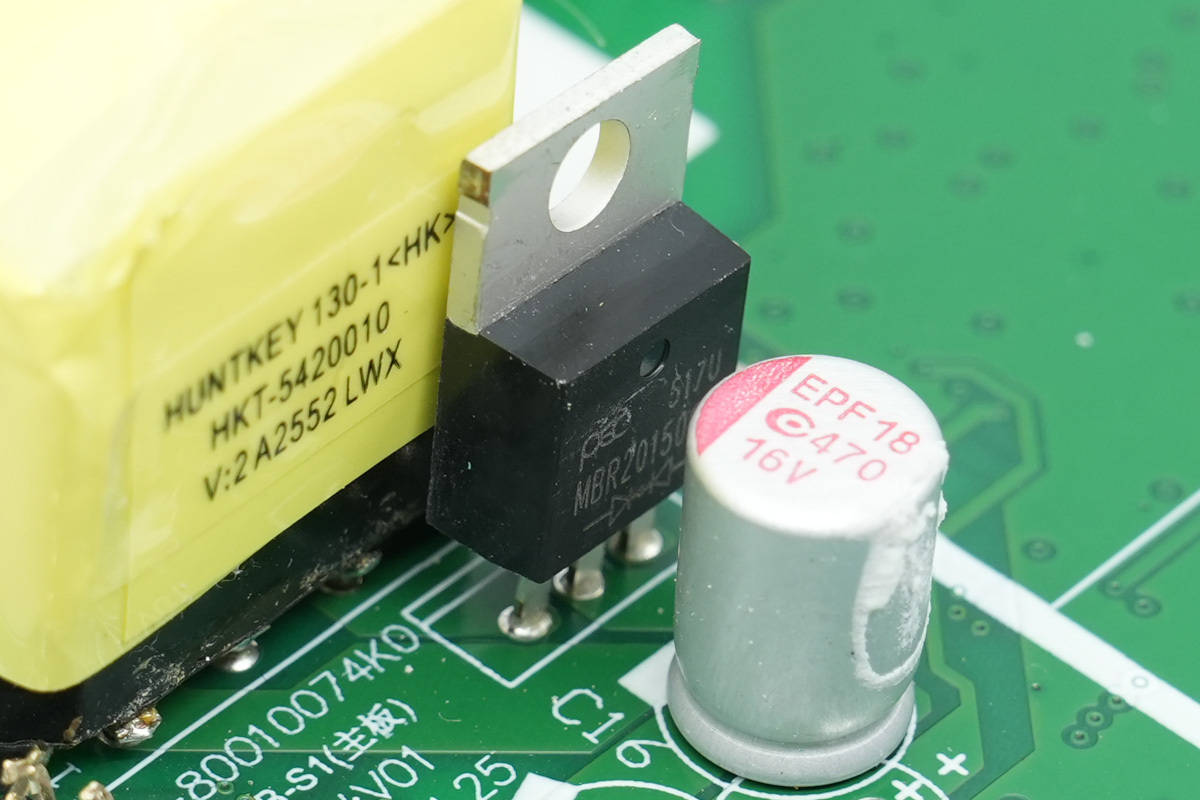

整流二极管来自PANJIT强茂，型号MBR20150CT，这是一颗 150V/20A 低压降共阴肖特基二极管，采用 TO-220 封装。

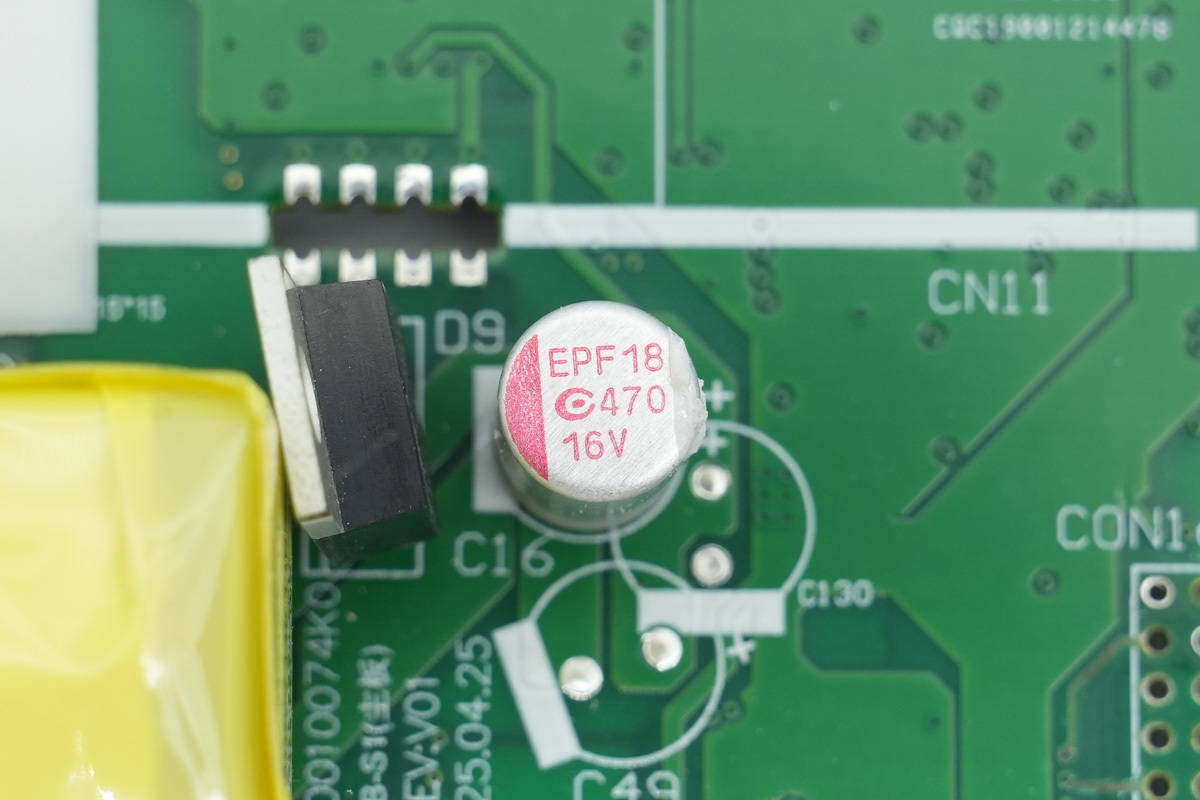

固态滤波电容来自钰邦，规格为470μF16V。

输出端设有金手指连接板。

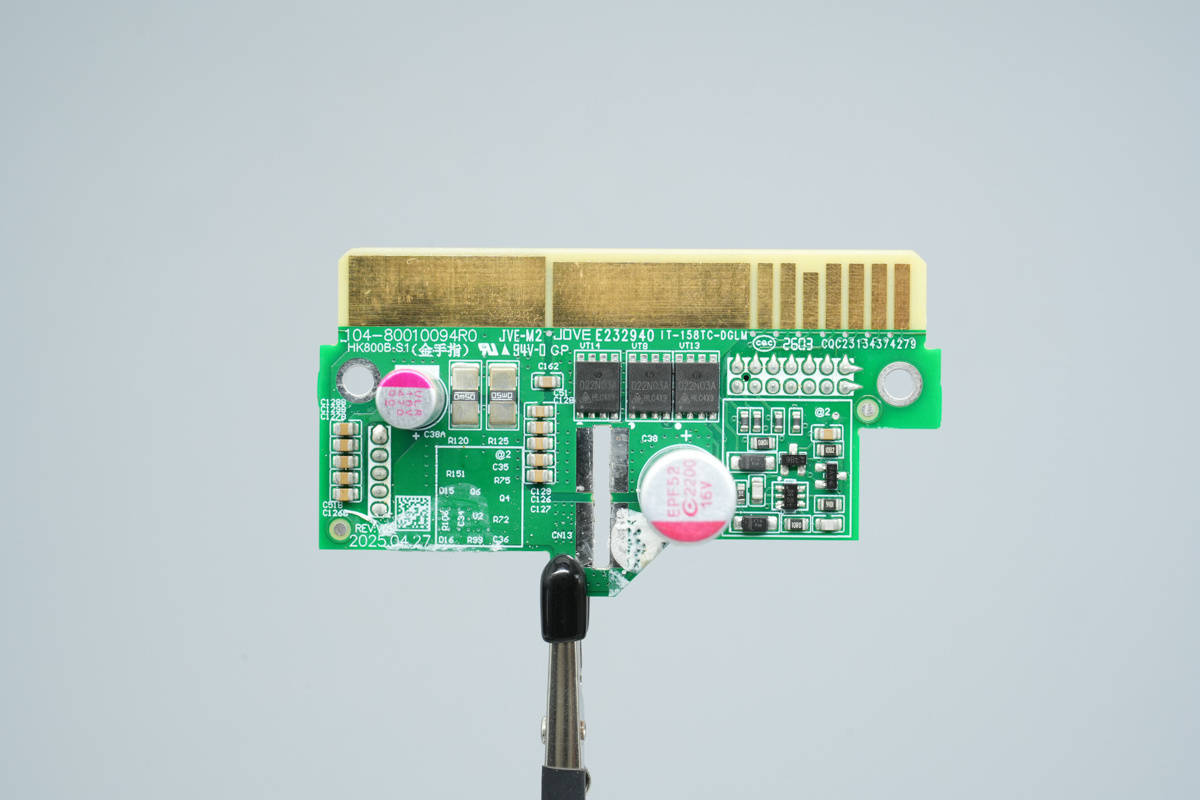

将小板拆下，正面设有固态滤波电容以及用于输出供电控制的开关管。

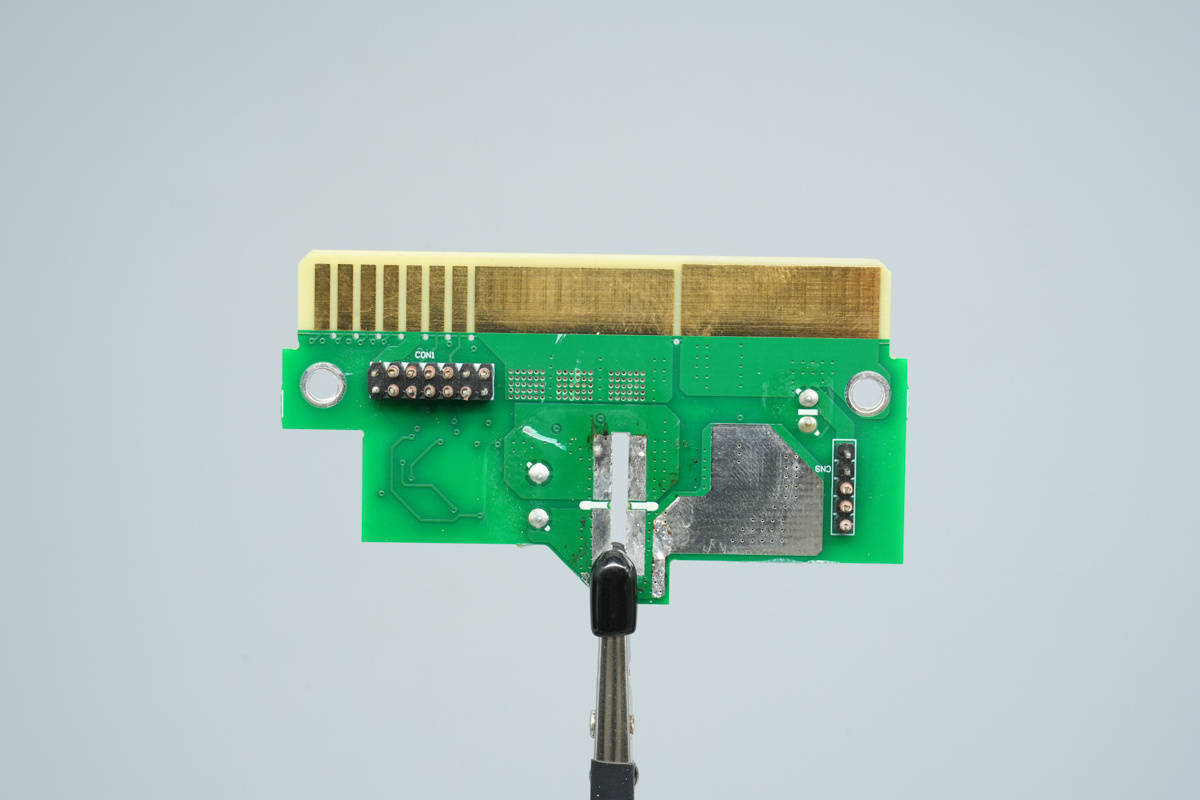

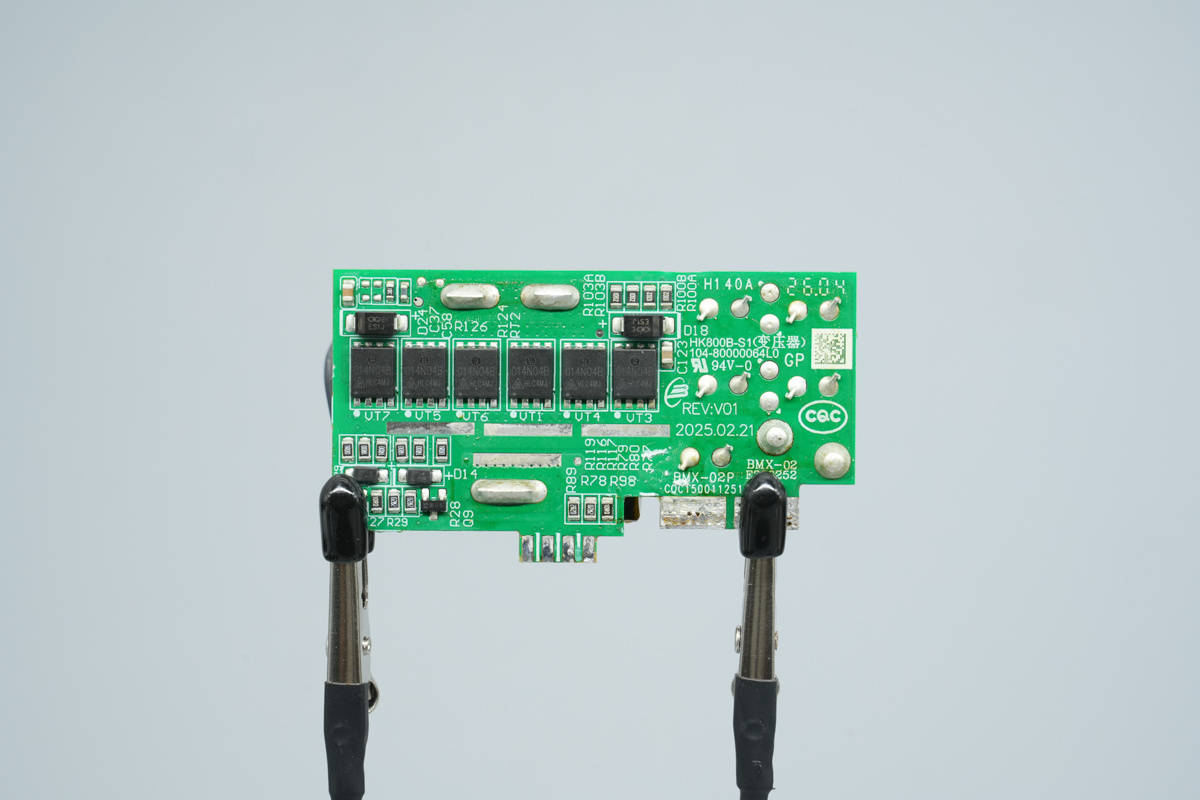

小板背面一览。

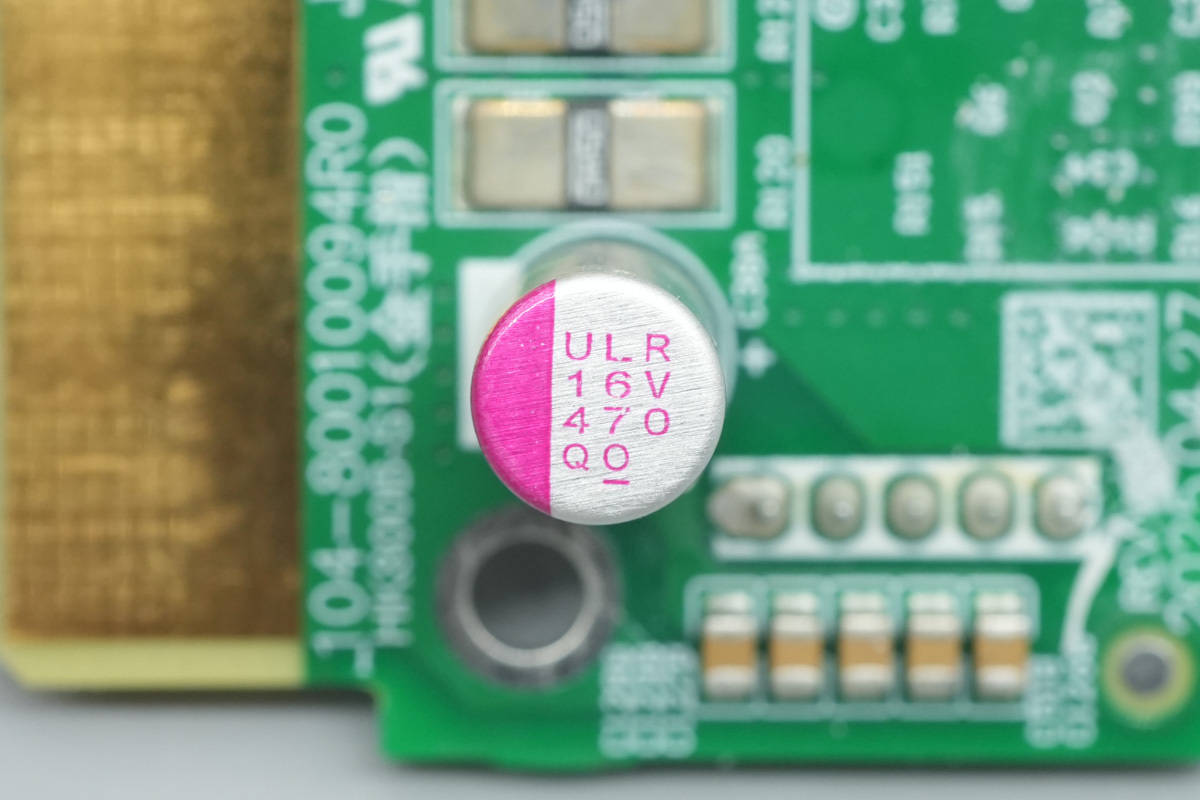

固态滤波电容采用万裕ULR系列，规格为470μF16V。

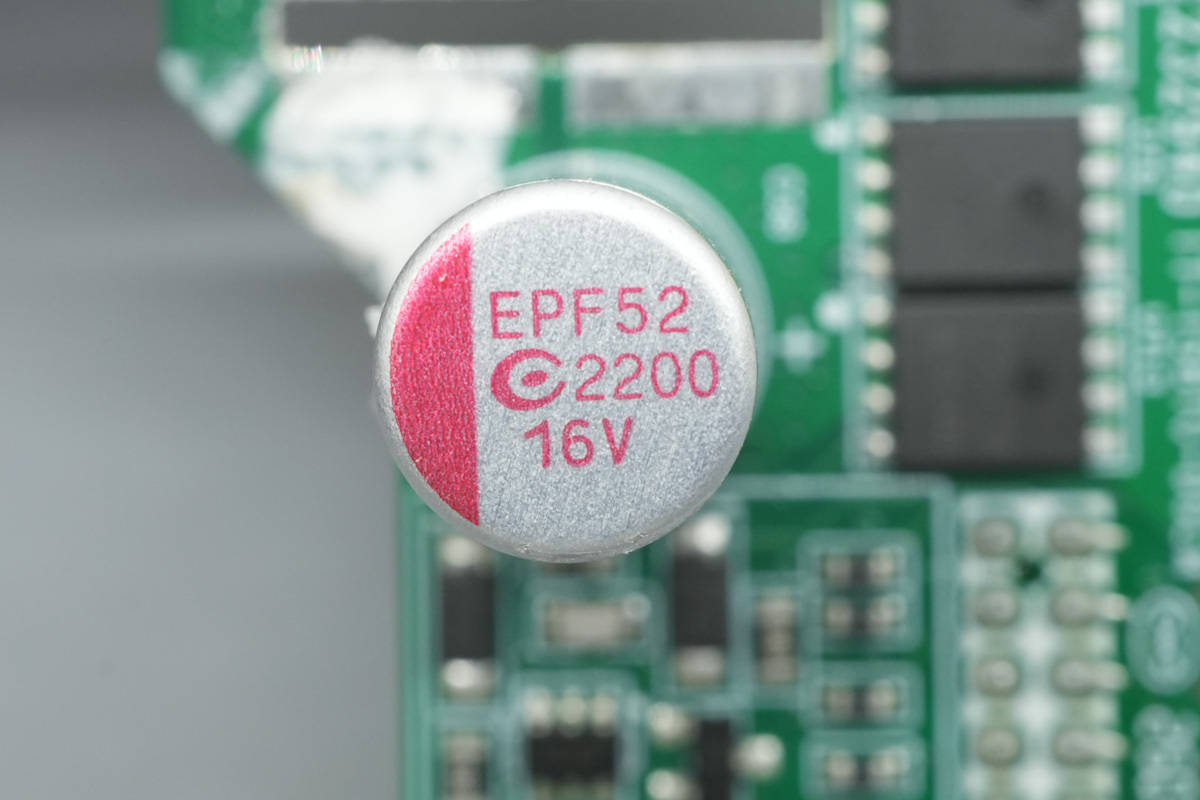

另一颗来自钰邦，规格为2200μF16V。

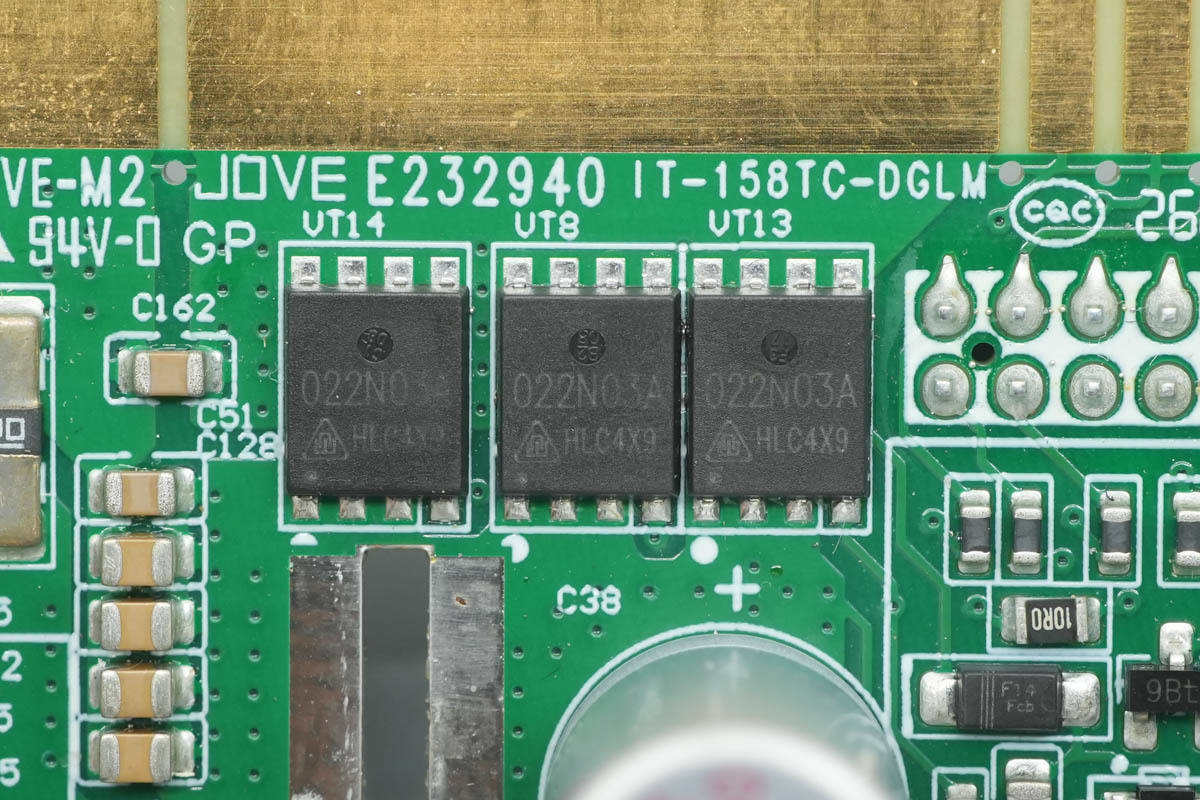

用于输出供电控制的开关管来自华润微HGQ022N03A，NMOS管，耐压30V，导阻1.6mΩ，采用PDFN5*6封装。

第三颗圣邦SGM61410同步降压转换器特写。

搭配的降压电感特写。

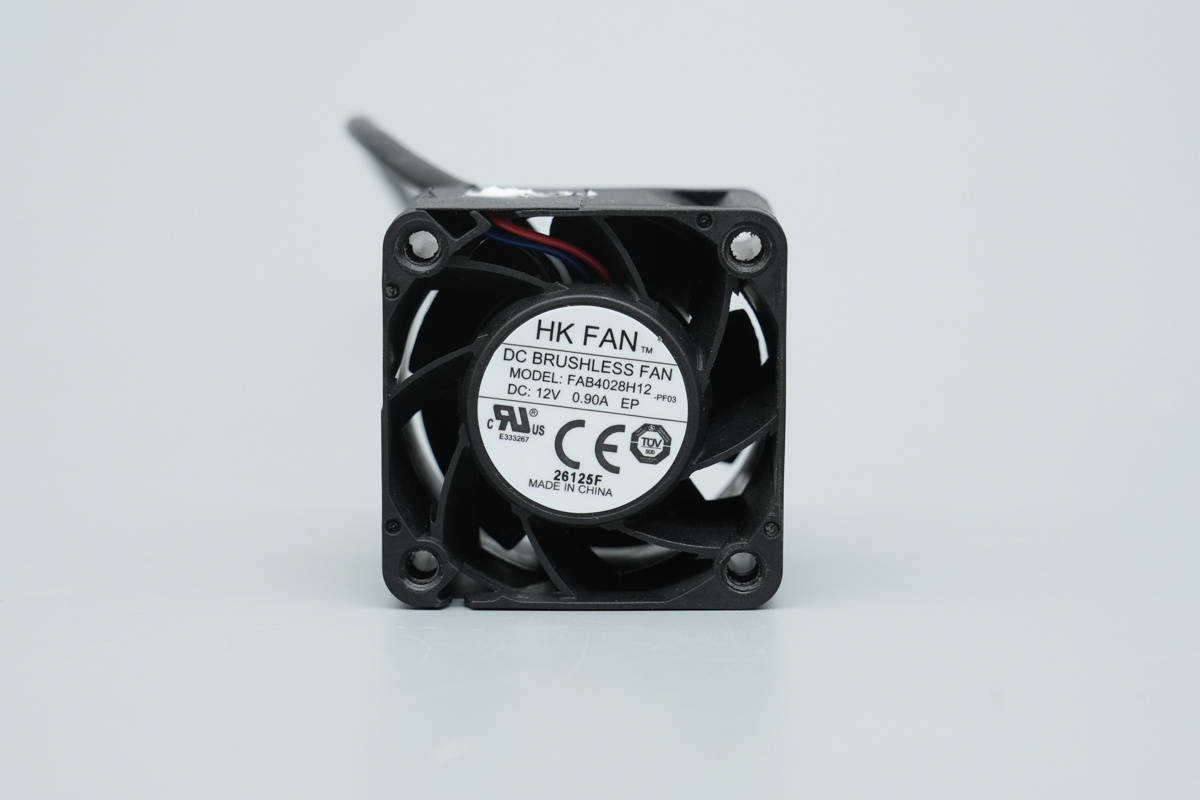

散热风扇来自HK FAN，型号FAB4028H12，规格为DC 12V 0.9A。

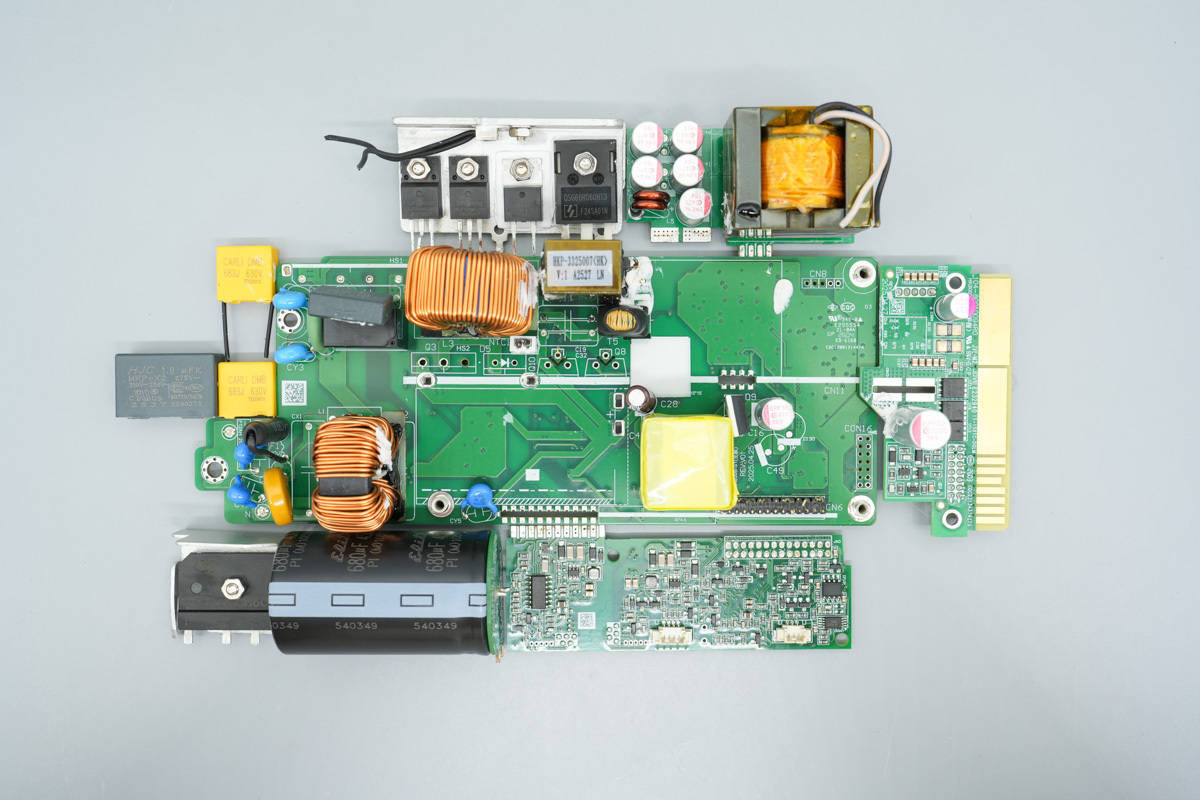

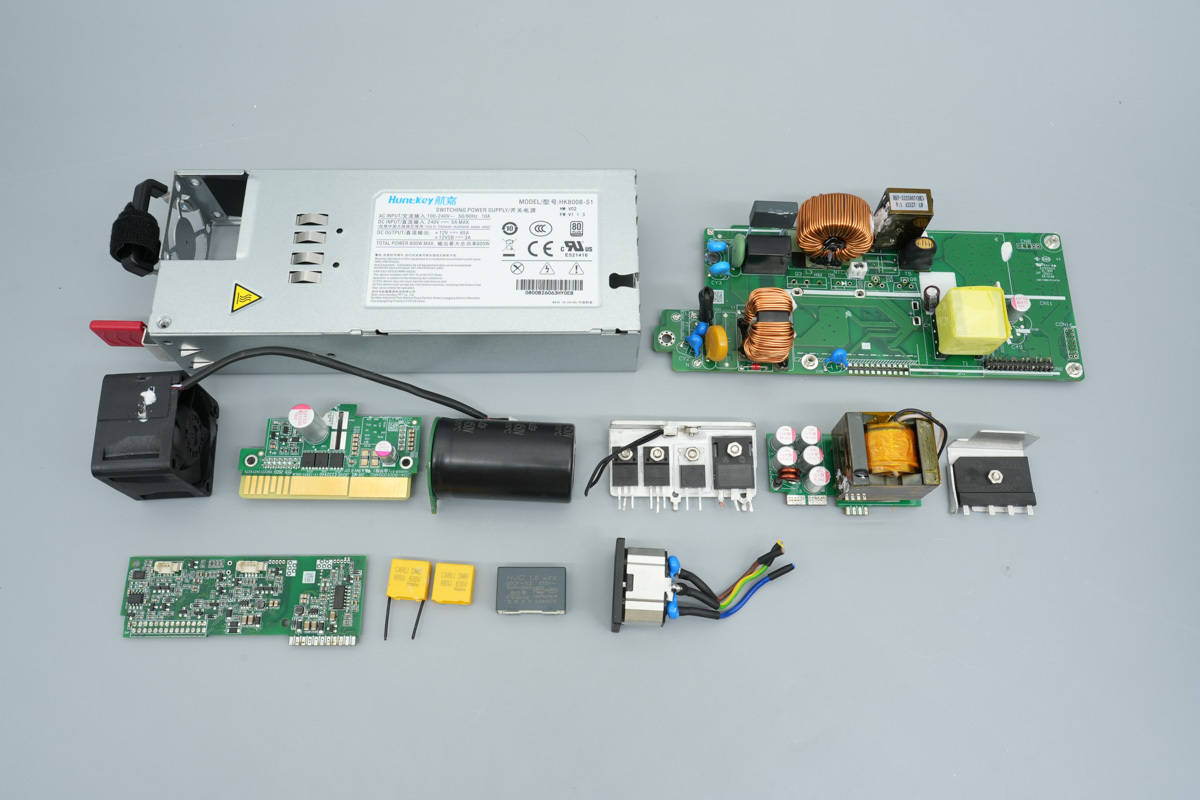

全部拆解一览，来张全家福。

服务器电源网拆解总结

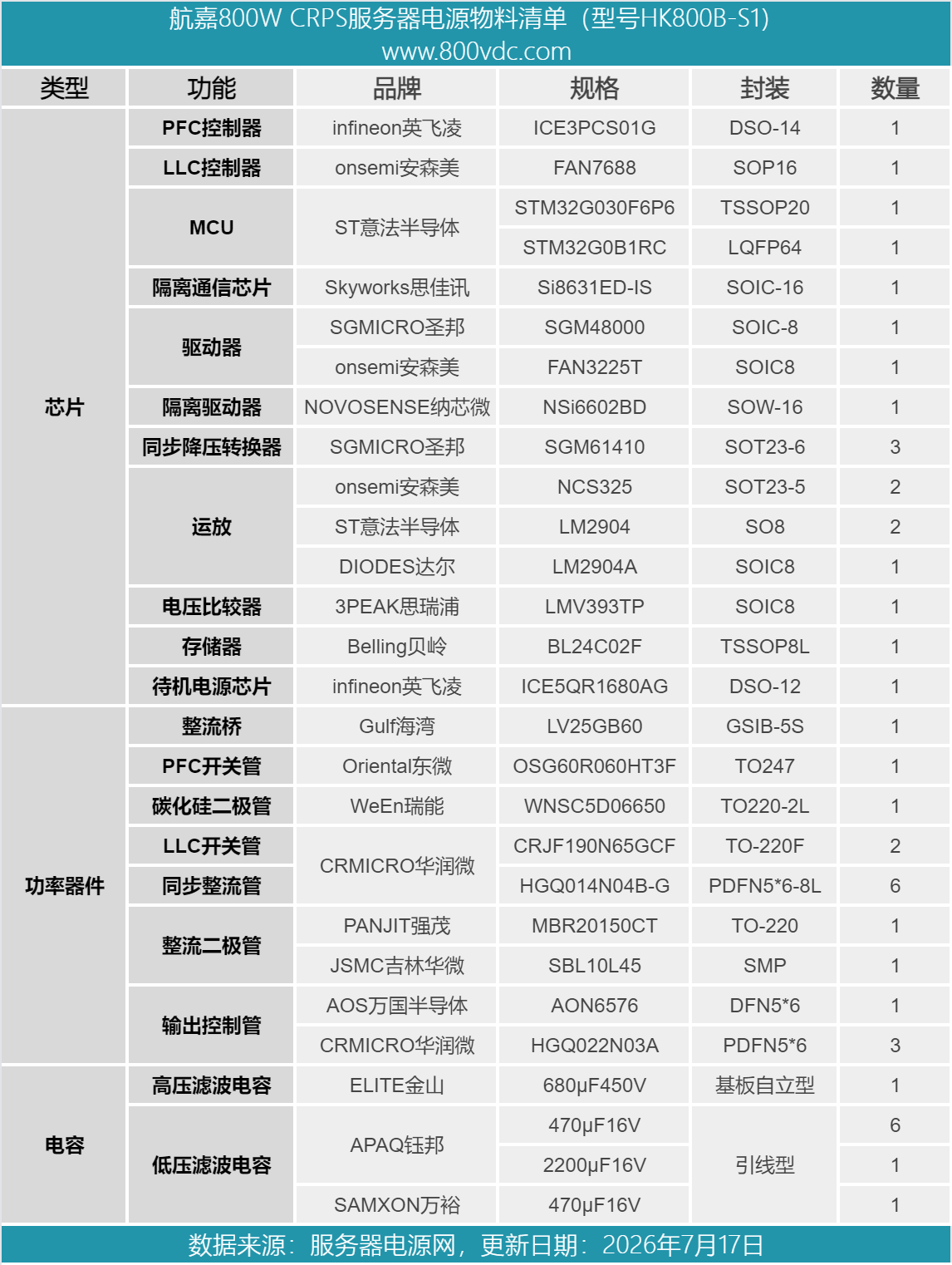

最后附上航嘉800W CRPS服务器电源的核心器件清单，方便大家查阅。

航嘉 HK800B-S1 是一款标准 CRPS 规格服务器热插拔电源，额定功率800W。整机重量 864g，支持 100-240V 交流、240V 直流双路输入，主输出 12V/65A，附带 12VSB 3A 待机供电，拥有 CCC、CE 以及 80PLUS 白金牌认证，可多台并联冗余，适配机架服务器、存储机柜 7×24 小时不间断运行场景。

产品采用独立待机电源 + CCM PFC 升压 + 次级侧 LLC 谐振 + 同步整流的经典高效拓扑，PCBA模块强弱电分区布局清晰，控制电路做成独立插接小板，功率管统一固定一体式散热片。

高压侧采用东微 650V 超结 MOS 搭配SiC SBD，降低高压开关损耗；控制区域采用 STM32 双 MCU 分层管理，配合圣邦微降压芯片、思佳讯数字隔离器完成采样、通讯与驱动隔离，依靠贝岭 EEPROM 存储设备参数与故障记录。

电源核心亮点在于次级侧安森美 FAN7688 LLC 主控方案，直接在输出端采样稳压，省去了传统原边 LLC 方案必需的稳压反馈光耦，规避光耦老化、温漂带来的精度衰减，搭配专用 FAN3225T 同步整流驱动芯片进一步提升能效。
