三个名词经常把工程师搞混淆（高速数字化仪、高速采集卡、示波器卡）。

三款设备参数相近、功能重叠，到底有什么区别？

一、三个名字，一种功能

1. 高速数字化仪

各大仪器厂商如阿尔泰、是德、泰克等统一命名，是行业标准称谓。

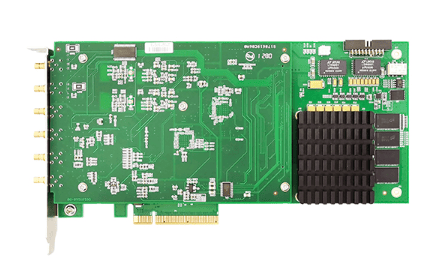

硬件构成：PCIe/PXIe高速总线 + 高速 ADC 转换芯片 + 大容量片上缓存 + 专用触发 / 时序电路，为工控机 / 工业机箱配套插卡。

核心功能是将连续模拟电信号转化为数字波形数据，是高频测试领域标准化核心硬件。

2. 高速数据采集卡

常用简称，命名突出采集、存储数据的核心能力。 区分低速 DAQ 采集卡（MS/s以下产品，仅测温度、电压等慢变信号），特指十MS/s~上GS/s 级高频采集硬件。

3. 示波器卡

从使用功能命名，可完整实现台式示波器全部操作，波形显示、边沿触发、FFT 频谱、幅值测量等功能一应俱全，因此一线工程师习惯称之为示波器卡。

二、两大核心选型指标：采样速率、模拟带宽

1.采样速率（单位：S/s或Hz 例：MS/s 百万点/秒、 GS/s 十亿点/秒）

定义：ADC 每秒采集信号点数，直接决定窄脉冲、高频毛刺的还原清晰度，速率越高，波形细节越完整。

阿尔泰产品速率梯度覆盖：10MS/s / 20MS/s / 40MS/s / 80MS/s / 100MS/s / 250MS/s / 500MS/s / 1~12.5GS/s。

选型规则

无失真+完整捕捉边沿、毛刺：采样速率 ≥ 信号最高频率 ×(10~15)。

选型举例

超声信号（MHz）：40~125MS/s；

激光、百 MHz 射频：250MS~1GS；

毫米波纳秒脉冲雷达：1GS 超高采样型号。

2.模拟带宽（单位：MHz/GHz，标准 - 3dB 带宽）

定义：板卡模拟前端可无衰减传输的最高信号频率。带宽不足，采样率再高高频信号也会失真衰减，是硬件信号接收上限。

全系带宽覆盖：5MHz~500MHz。

被测信号最高频率 × (1.2~1.5) ≤ 数字化仪带宽，可保证幅值、相位测量精准无误差。

三、高速数字化仪四大核心核心能力

高频模拟信号数字化转换

雷达回波、超声脉冲连续模拟波形，计算机无法直接识别。数字化仪通过高速 ADC 完成信号量化，输出数字采样数组，为波形分析、算法运算提供原始数据。

瞬态波形全时段捕捉

支持预触发、后触发、中间、延时、重复触发模式。可保存触发事件之前的波形，捕捉纳秒、毫秒级偶发故障，解决台式示波器存储浅、无法回溯故障源头的痛点。

3. 开放 SDK，适配自动化测试

配套 C/C++、LabVIEW 完整开发库，可集成探伤产线、测试台。支持FFT、良品判定算法，实现无人自动化采集。

4. 多卡同步，拓展上百同步采集通道

通过专用同步总线统一基准时钟与触发信号，多块板卡级联后所有通道时序完全对齐、无相位偏移，满足多探头、分布式大型测试系统需求。
