调试高速信号，为什么你的DPO7254总抓不到关键波形？

在使用2.5GHz带宽示波器调试高速数字信号或射频脉冲时，很多工程师会遇到一个扎心的场景：信号环路明明在跑，DPO7254的屏幕却一片空白，或者捕获到的波形满是毛刺，根本看不出边沿细节。这多半不是设备坏了，而是采样率、触发逻辑或存储深度的配合出了问题。下文从苏州瑞周电子科技有限公司多年设备服务经验出发，拆解5个即学即用的操作技巧，帮你在下一轮调试中直接锁定问题根源。

技巧1：把采样率从“自动”换到“手动”，别让假采样骗了你

• 为什么重要：DPO7254的20GS/s采样率在理论上是够用的，但自动模式会在存储深度不足时强制降低采样率，导致高频分量被“抹平”。
• 不这样做的风险：信号尖峰、过冲、振铃等关键特征会丢失，你看到的“干净波形”其实是假象。
• 实际操作建议：手动将采样率锁定在至少信号最高频率的5倍以上（比如2.5GHz信号用12.5GS/s以上），并配合苏州瑞周电子提供的设备校准记录确认通道一致性，避免因采样抖动引入误判。

技巧2：触发设置别只用边沿，试试“脉宽”或“码型”锁定异常

• 为什么重要：高速信号中的偶发毛刺或窄脉冲，用边沿触发根本逮不住，必须用脉宽或码型触发来“设陷”。
• 不这样做的风险：你会反复按“单次捕获”按钮，但波形却始终不肯露面，调试效率直接归零。
• 实际操作建议：在DPO7254的触发菜单中选“脉宽触发”，设定一个窄于正常信号宽度的阈值（比如正常脉冲10ns，阈值设3~5ns）。苏州瑞周电子科技的工程师在租赁设备交付时会提供一份《触发参数速查表》，可以顺手贴在仪器旁边。

技巧3：存储深度开到最大，但别忘了搭配“滚动模式”

• 为什么重要：DPO7254有40M记录长度，不开满就等于浪费了捕获机会，尤其在分析长时间窗口下的低频调制行为时。
• 不这样做的风险：存储深度不足会强迫示波器降低采样率，导致“时间窗口够宽，但细节全无”的尴尬局面。
• 实际操作建议：在水平菜单中把记录长度设为“最大”，然后根据信号速度切换“滚动模式”或“常规模式”。对于重复性信号，用常规模式；对于慢变信号或串行包，用滚动模式。苏州瑞周电子的技术人员建议：在租赁设备验收时，先跑一遍已知信号测试存储深度是否真实达标。

技巧4：垂直灵敏度不要“自动”，手动调到信号幅度的1/3处

• 为什么重要：自动垂直量程会把信号压缩到屏幕中央，你几乎看不到底噪和纹波的细节。
• 不这样做的风险：电源纹波、接地反弹、串扰等低速干扰会被淹没，造成“信号很干净”的错误结论。
• 实际操作建议：将垂直灵敏度设为信号峰峰值对应的1/3屏高（例如信号2V，则设500mV/div左右），并开启“带宽限制”功能来对比原始信号与滤波信号的差异。苏州瑞周电子科技在设备维修中遇到过不少因垂直设置不当导致“误判良品”的案例，务必留个心眼。

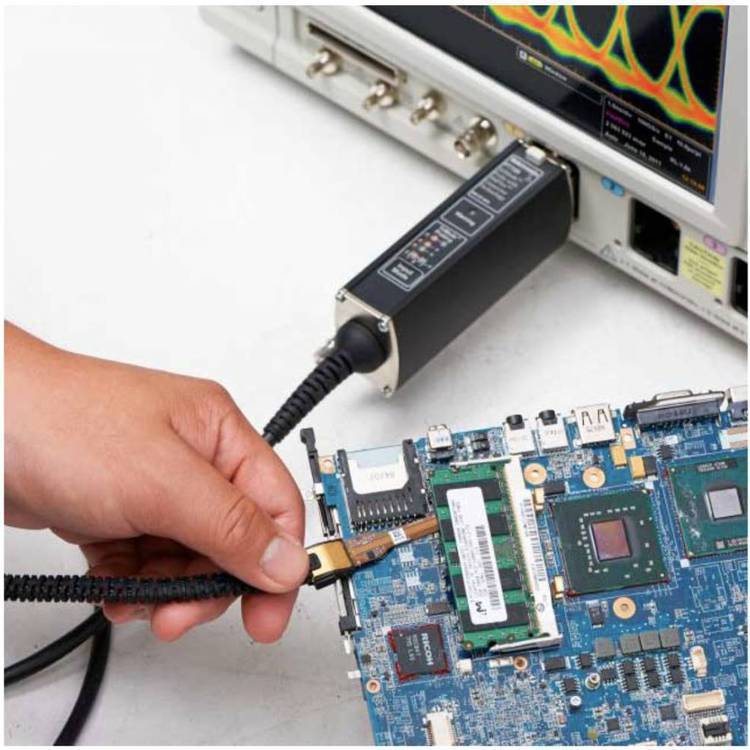

技巧5：探头补偿每次换通道都要做，别相信“上次调好了”

• 为什么重要：DPO7254的4个通道之间以及探头之间，高频特性存在差异，不补偿会导致幅度和相位误差。
• 不这样做的风险：差分信号测量时，两个通道的延迟差可能直接产生假的“时序偏移”，让你误判建立时间。
• 实际操作建议：每次连接探头后，先用示波器自带的1kHz方波进行低频补偿，再用快速边沿（如脉冲发生器）做高频补偿。苏州瑞周电子提供的租赁设备均附带探头补偿记录卡，建议使用前花2分钟完成校准。

常见误区：别让这三个习惯毁了你的测试结果

总结：把DPO7254当伙伴，别当黑盒子

用好一台2.5GHz示波器的关键，不是记住所有菜单项，而是理解采样、触发、存储、垂直和探头这五者之间的耦合关系。当你发现波形捕捉变得“靠运气”时，请逐一排查这5个环节。苏州瑞周电子科技有限公司作为测试仪器领域的长期技术实践者，始终建议工程师：把每次设置都当作一次测量方案的设计，而不是仅仅“按个按键”。掌握这些技巧，你的DPO7254才能从一台昂贵的摆设变成真正的调试利器。
