直接答案低电容ESD二极管用于高速信号线：静电事件发生时，它把瞬态电流快速泄放到地；正常通信时，它以较小的结电容降低对带宽、上升沿、眼图和差分阻抗的影响。结电容越小，附加负载通常越低，但选型不能只看Cj，还要同时核对VRWM、钳位电压、峰值电流、通道一致性、封装寄生参数和PCB布局。

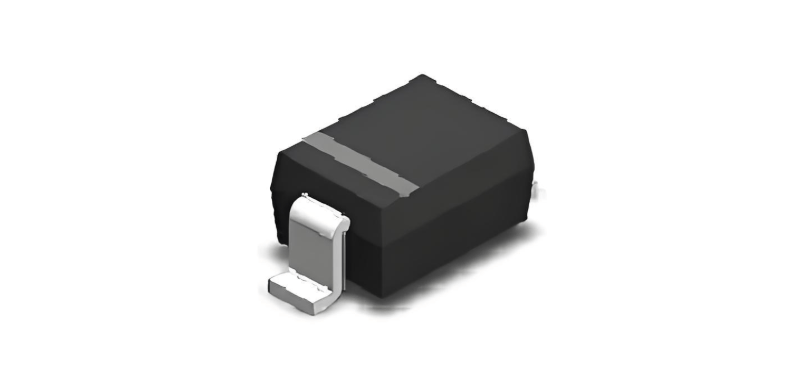

一、什么是低电容ESD二极管？

低电容ESD二极管是一类面向高速或高阻抗信号线的瞬态保护器件。它通常并联在信号线与参考地之间，正常状态下保持高阻；当静电放电使线路电压快速升高时，器件进入导通区，把脉冲电流引向地，并限制受保护节点的残余电压。

“低电容”主要指器件结电容Cj较小。任何并接在信号线上的器件都会引入电容、封装电感和走线寄生参数。对于USB 3.x、HDMI、MIPI等高速链路，这些附加参数会改变通道的高频特性，因此保护器件既要能承受静电，又要尽量不破坏信号完整性。

二、为什么高速接口特别关注结电容？

结电容会与信号源阻抗、走线阻抗和封装寄生参数共同形成频率相关负载。数据速率越高、信号上升沿越快，保护器件对链路插入损耗和反射的影响越明显。差分接口还要求两条线上的电气参数尽量一致，否则会产生差分不平衡和共模转换。

· 带宽影响：附加电容会衰减高频分量，使边沿变缓。

· 眼图影响：过大的电容或不对称寄生参数会压缩眼高、眼宽。

· 阻抗影响：器件焊盘、过孔和支路会形成局部阻抗不连续。

· 时序影响：高速链路裕量较小时，额外负载可能增加抖动和误码风险。

三、低电容ESD选型要看哪些参数？

四、结电容多小才算合适？

不存在适用于所有协议的固定电容门槛。数据速率、驱动能力、连接器、走线长度、PCB材料和接收端均衡能力都会改变可接受范围。工程上可先按接口类型做初筛，再通过S参数、眼图或误码测试确认。

上表是工程初筛建议，不是协议认证门槛。最终是否可用，应以真实PCB和完整链路测试结果为准。

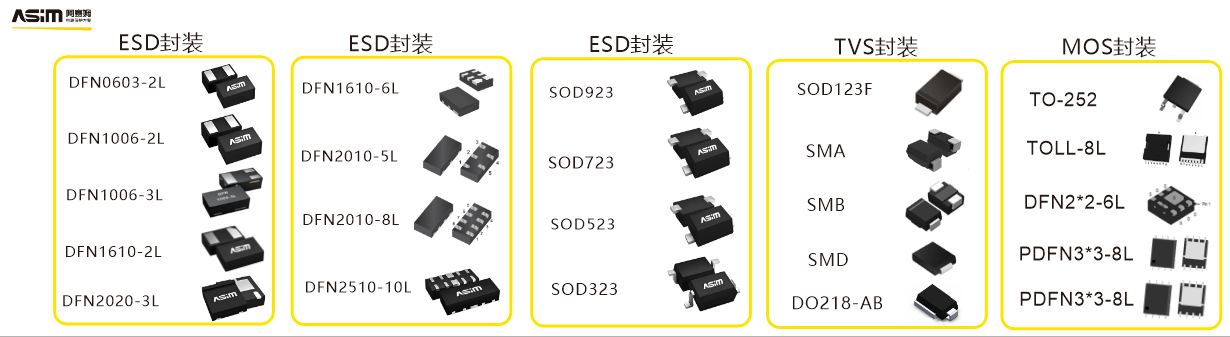

五、ASIM低电容ESD候选型号示例

根据ASIM现有ESD产品表，以下型号可用于建立低电容选型候选池。发布产品详情页时，应补充测试波形、S参数、IEC等级、通道结构和封装推荐焊盘。

型号参数来自ASIM现有产品信息表，正式发布和送样前应按最新版规格书复核。不同测试波形下的IPP、VC不可直接横向比较。

六、低电容器件也可能导致信号问题吗？

会。即使Cj很低，如果器件放置在长支路末端、焊盘过大、差分线不对称、接地过孔距离过远，仍可能造成反射和眼图恶化。高速接口的保护设计应同时优化器件、封装和PCB，而不是把问题简化为“电容越小越好”。

1. 器件靠近连接器或静电进入点放置，先拦截脉冲再进入主板。
2. 高速线尽量采用直通式布线，避免长支路和直角转折。
3. 差分对两条线保持等长、对称，阵列封装按数据手册推荐方向放置。
4. 泄放路径短、宽、低电感，地过孔紧邻器件接地端。
5. 完成原理图后，通过S参数、眼图和系统级ESD测试联合验证。

七、常见错误

· 只看0.1 pF、0.3 pF等电容数字，不核对VRWM和钳位电压。

· 把5V端口中的所有线路都当成5V信号，忽略内部数据线实际电压。

· 把器件放在连接器较远的位置，让静电先经过较长PCB走线。

· 用单路低电容器件保护差分对，却没有控制两路布局和寄生参数一致性。

· 实验室只做静电测试，不做接口眼图、功能和误码验证。

常见问题

低电容ESD的电容越小越好吗？

不是。更低的Cj通常有利于高速信号，但还要满足钳位、峰值电流、漏电流、工作电压和成本要求。最优器件是在保护能力与信号完整性之间取得平衡。

低电容ESD可以保护电源线吗？

可以在满足电压和能量要求时使用，但电源线通常更关注浪涌电流、钳位能力和功率，低电容并不是首要指标。高速信号器件不应仅因为VRWM相同就直接替代电源保护器件。

阵列ESD一定比单路器件好吗？

阵列有利于紧凑布局和通道匹配，单路器件则更灵活。选择取决于线路数量、速率、板空间、接地方式和测试结果。
