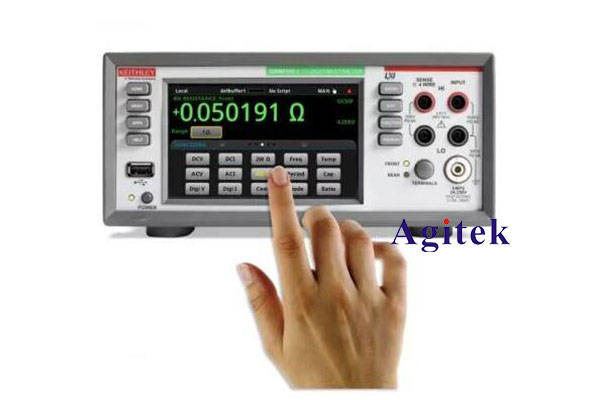

吉时利DMM6500六位半数字万用表因其15种内置测量功能和直观的触摸屏界面，为半导体器件测试提供了强大支持。在测量三极管这类基础但关键的元件时，DMM6500不仅能完成常规的二极管结测试，更能通过其独特的电阻测量模式，精确评估器件的性能参数。

三极管的核心测量逻辑

三极管可视为两个背靠背的PN结（B-E结和B-C结）。常规测量使用DMM6500的二极管测试功能，通过施加一个可变的恒流源（可选10μA、100μA、1mA、10mA）来测量正向压降。通过比对两个PN结的正向压降和反向阻断特性，即可快速判断管子的基本好坏与类型（NPN或PNP）。

然而，更深入的表征，尤其是功率三极管的性能评估，往往依赖于导通电阻的测量。这是DMM6500展现其精度优势的关键场景。

核心技巧：四线法与偏移补偿的运用

当评估三极管的饱和电阻或体电阻时，阻值通常很低（毫欧级别），传统两线法因测试引线电阻（典型值1mΩ至10mΩ）会引入显著误差。此时，必须采用DMM6500的四线测试法。

原理：通过一对引线施加激励电流，另一对Sense引线直接在三极管引脚端测量电压。由于Sense回路阻抗极高、几乎无电流流过，其测得的电压不包含引线压降，从而精确获得器件本身的压降。

操作：将DMM6500的源HI/LO与Sense HI/LO四根线，尽可能靠近三极管的引脚根部连接，确保Sense线直接拾取器件两端的电压，这是消除引线误差的关键。

此外，低阻测量还面临热电压（EMF）干扰。DMM6500内置的偏移补偿电阻（OCOMP）功能可解决此问题：它通过两次测量（一次正常、一次低电流）计算出热电动势并予以扣除，从而获得真实电阻值。

实战建议：动态范围与数据分析

DMM6500提供了1μΩ的灵敏度和从10pA到10A的宽电流测量范围，这使其能覆盖从微小信号三极管到功率器件的宽动态范围测试需求。其1MS/s的16位数字化器还能捕捉瞬态事件，在脉冲测试或分析开关特性时尤为实用。

利用其5英寸触摸屏，可在波形视图上通过捏合缩放光标，直观分析I-V特性曲线，大幅提升了调试效率。
