你的板子是不是经常莫名其妙炸MOS管？换了管子照样烧？别怀疑运气，去查查你家PWM波的“隐形杀手”！

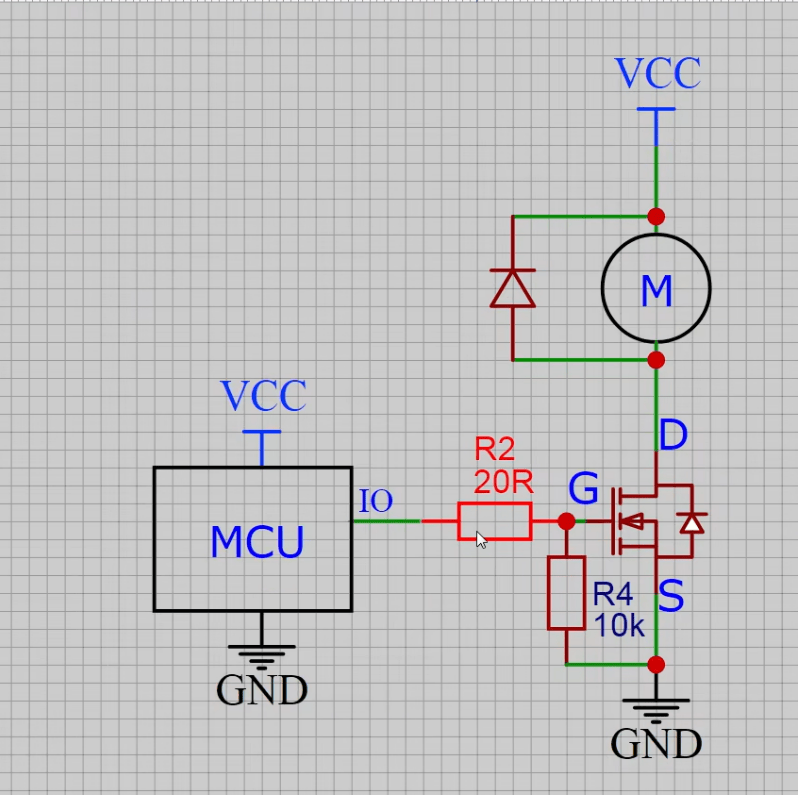

很多新手做电子开关电路设计，往往带着一种纯粹的理想主义：以为单片机IO口只要丢个PWM信号出去 ，到了MOS管的栅极（G极）就一定是个完美的、棱角分明的教科书级方波。

天真！在真实的高频微观世界里，根本没有绝对的直上直下。今天，咱们就撕开这层遮羞布，用资深硬件工程师的视角，深度扒一扒那个让无数人板子冒烟的罪魁祸首——“MOS管振铃”。

一、这诡异的波形，凭什么能“物理超度”你的MOS管？

当你的电路莫名其妙出问题时，不要猜，直接拿探头去怼MOS管的G极和S极。

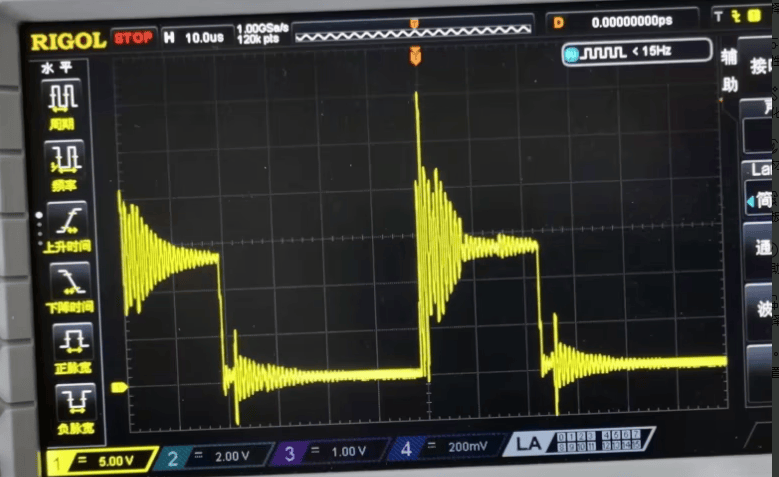

实际上，你会看到极度惨不忍睹的一幕：在PWM波原本应该干脆利落的上升沿和下降沿，竟然会出现不同程度的一小段震荡 。在硬件圈，这个致命的现象就叫作MOS管的振铃 。

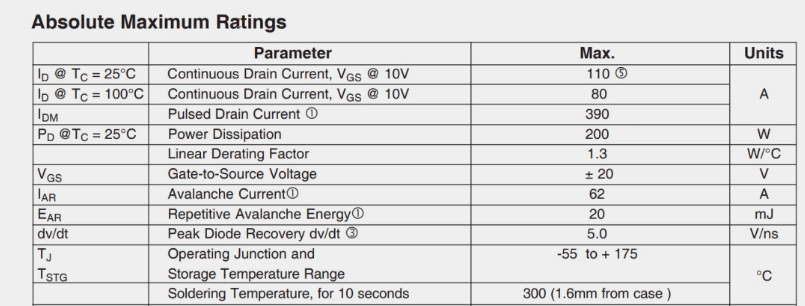

千万别觉得这点“毛刺”不碍事。要想知道它有多致命，你必须去查阅这款MOS管的数据手册（Datasheet），死死盯住VGS（栅源极电压）这个核心参数 。

看到没？比如上图这款管子，G和S之间能承受的最大电压为20V 。振铃现象产生的瞬间电压尖峰极高，如果振铃的峰值超过G端耐压，GS之间就会被击穿，超过这个电压就容易造成MOS管损坏 。

二、顺藤摸瓜：是谁在暗中攒了一个“LC振荡局”？

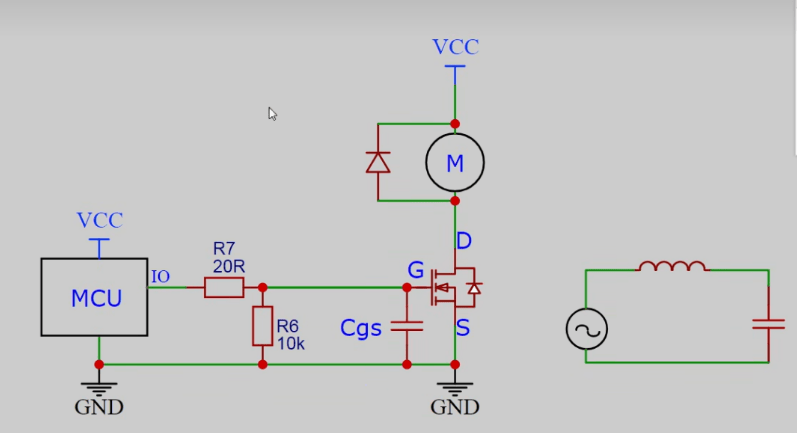

凡事必有因 。单片机明明发的是方波，怎么到了管子这就变成震荡波了？本质上，这是电路里潜伏的寄生参数，第一种来源就是LC振荡电路 。想要形成这种剧烈的LC振荡，必须集齐三块拼图：电容、电感、电源 。

激振源（电源）：电源是IO口输出PWM波 。PWM波上升沿期间，电容会被充电，下降沿期间，电容会放电 。从示波器的图像可以看到，振铃就发生在PWM波上升沿和下降沿之后的一段时间 。

微观电容（C）：你以为板子上没焊电容就安全了？电容就是G和S之间的pF级别的小电容。

隐形电感（L）：这是新手最容易踩的深坑。我们知道多匝线圈的电感值大，而电路一定是有回路的，这个回路就可以看成是一匝线圈。这种电感就叫做寄生电感或者是杂散电感，它分布在电路里的各个地方。

这样，有电容有电感有电源，LC振荡回路就构成了。

三、顶级老兵的“三大杀招”，把波形拉回直线！

搞懂了底层物理逻辑，如何减小振铃现象就非常简单了 。教你三招，招招毙命：

杀招一：釜底抽薪 —— 极力减小杂散电感。这是最见硬件功底的一步。在PCB布线时减小环路面积和环路周长 。最核心的法门就是：为了缩短周长，要让驱动电路尽量靠近MOS管。线越短，寄生电感越小，振铃的源头就被掐断了一大半。

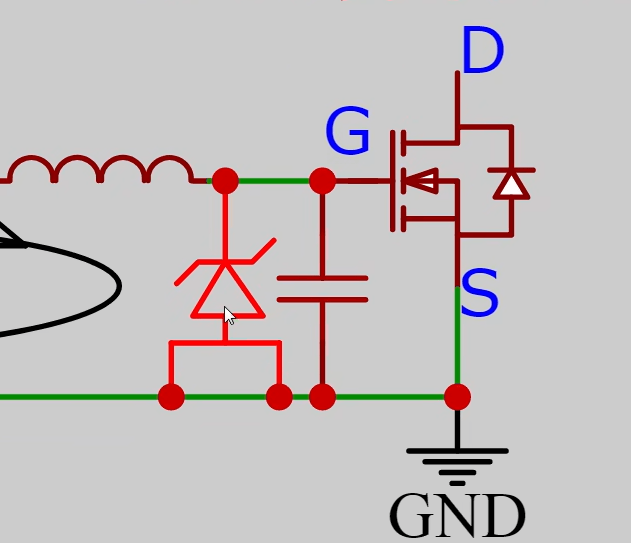

杀招二：硬核护盾 —— TVS暴力钳位。如果受限于结构，走线实在拉得太长怎么办？直接在GS两端并联TVS(瞬变电压抑制二极管) 。它的逻辑非常霸道：我不管你尖峰多高，只要超过我的钳位电压，我瞬间导通泄放能量，将电压限制在安全范围内 ，强行保住MOS管的命。

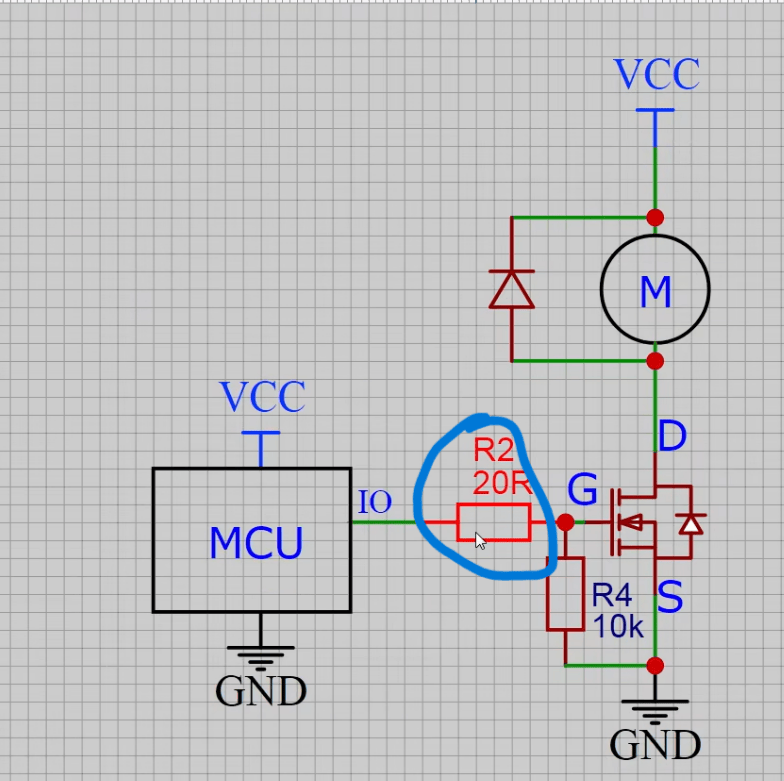

杀招三：太极化劲 —— 串联阻尼电阻。第三个措施就是加R2一样的小电阻，消耗振荡的能量 。电阻越大振幅越小 。但这里有个天坑千万别踩！很多小白以为电阻越大越好。完全错误！但并不是越大越好，这会导致MOS管发热 。到时候振铃没防住，器件反而被自己活活热死了！

总结：

硬件设计从来不是碰运气。所有诡异的现象背后，都是基础电子学在精准地起作用。看透了这些寄生参数的底层逻辑，降伏波形上的“隐形杀手”，你才算真正摸到了高级硬件工程师的门槛。赶紧去翻翻你手头那些经常莫名发烫、易炸的板子吧！
