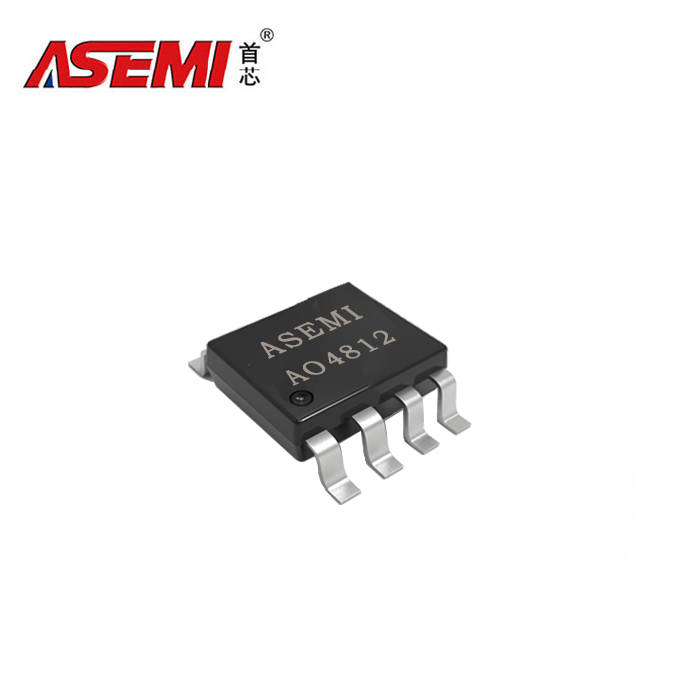

AO4812-ASEMI中低压MOS新标杆AO4812

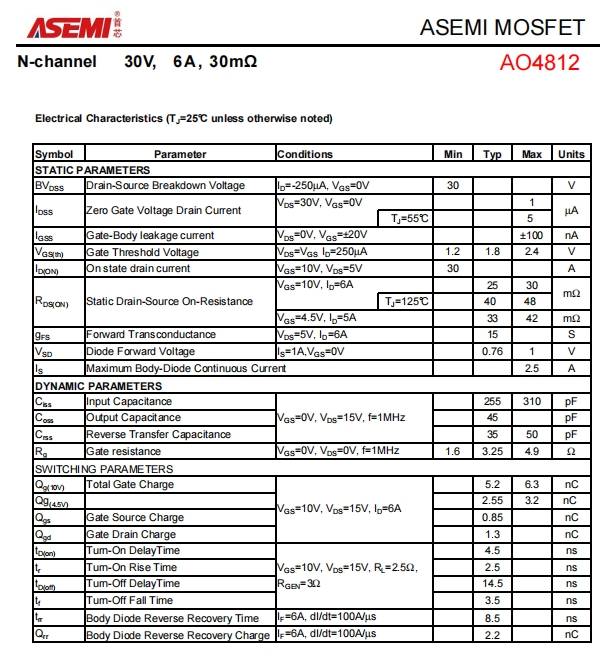

型号：AO4812

沟道：NPN

品牌：ASEMI

封装：SOP-8

批号：最新

导通内阻：30mΩ

漏源电流：6A

漏源电压：30V

引脚数量：8

特性：N沟道MOS管

工作温度：-55℃~150℃

AO4812 双 P 沟道中低压 MOS 管重磅登场 —— 它不仅延续了 “小身材、大能耐” 的产品基因，更在低损耗、宽适配、抗干扰等核心维度实现突破，成为工程师眼中 “解决复杂电路痛点的利器”，采购方认可的 “高性价比优选”，究竟凭什么实力圈粉？

参数再进阶，极致能效无对手

作为 AO 系列的升级力作，AO4812 的参数表堪称 “诚意加码”。同样采用先进沟槽 DMOS 工艺，它将漏源电压耐受值提升至 - 30V，连续漏极电流稳定在 - 10A，脉冲电流峰值可达 - 40A，相较于前代产品，负载承载能力提升 11%，即便在电动自行车充电器、大功率 DC-DC 转换器等高频高负载场景中，也能从容应对瞬时电流冲击。

最核心的升级在于导通电阻的极致优化：VGS=-10V 时，导通电阻仅 12mΩ（典型值），较 AO4805 降低 14%；即便在 - 4.5V 低驱动电压下，也能保持 16mΩ 的优异表现，传导损耗较行业同类产品低 20% 以上。这意味着，搭载 AO4812 的电子设备，电能转化效率可提升 3%-5%，以 100W USB PD 快充为例，单台设备每年可节省电能约 12 度，批量应用时成本优势尤为显著。

此外，AO4812 的开关速度提升 25%，雪崩耐量增强 30%，配合 - 55℃~+150℃的宽温工作范围，无论是极地环境的户外设备，还是密闭空间的工业控制器，都能实现 “零故障、低发热” 稳定运行，通过多项工业级可靠性测试，成为高要求场景的首选元件。

双 P 沟道 + 优化封装，设计效率翻倍

AO4812 延续了备受好评的双 P 沟道集成设计，一颗 SOP-8 封装芯片即可替代两颗传统 MOS 管，为 PCB 板节省 50% 安装空间，减少 30% 焊点数量，大幅降低布线复杂度与故障率。针对高密度集成需求，它优化了封装引脚布局，散热面积提升 18%，有效缓解大功率应用下的温升问题 —— 这对于电动自行车充电器、智能小家电等对散热要求严苛的产品而言，无疑是 “及时雨”。

更贴心的是，AO4812 采用无铅环保封装，完全符合 RoHS、REACH 等全球环保标准，适配自动化贴装工艺，生产良率可达 99.8%。在 2026 年原材料涨价、供应链紧张的市场环境下，它稳定的供货周期（常规订单 7 天交付）与批量采购优惠政策，成为采购方控制成本、保障生产进度的 “定心丸”。

全场景覆盖，从消费电子到工业控制都适配

AO4812 的 “全能性” 体现在对多元场景的深度适配，堪称 “一管多用” 的典范。
