电容式传感器检测电路是一种用于测量电容变化的电子系统。这种电路能够将微小的电容变化转换为可处理的电信号，从而实现对物理量如位移、压力、湿度或液位的检测。电容式传感器基于电容的基本原理工作，即两个导体之间的电容与它们之间的介电常数和距离有关。当被测物理量引起电容变化时，检测电路负责捕捉这种变化并输出相应的电压或频率信号。

电容式传感器检测电路的设计需要考虑多个因素，包括灵敏度、稳定性、抗干扰能力和功耗。常见的检测电路类型包括充放电电路、振荡电路和电桥电路等。这些电路各有优缺点，适用于不同的应用场景。例如，充放电电路简单且成本低，但可能受噪声影响较大；振荡电路能提供频率输出，易于与数字系统接口，但设计较为复杂。在实际应用中，工程师需要根据具体需求选择合适的电路类型，并优化其参数以达到受欢迎性能。

接下来，我们将详细探讨电容式传感器检测电路的工作原理、主要类型、设计要点以及应用实例。

一、电容式传感器检测电路的工作原理

电容式传感器检测电路的核心是将电容变化转换为电信号。电容的基本公式为C=εA/d，其中C是电容值，ε是介电常数，A是极板面积，d是极板间距。当被测物理量引起ε、A或d的变化时，电容值随之改变。检测电路通过测量这种电容变化来推断物理量的值。

常见的转换方法包括电压输出、频率输出或数字输出。例如，在充放电电路中，电容的充放电过程会产生与电容值成正比的电压或电流信号。电路通常包括一个参考电容和一个传感器电容，通过比较两者的充放电时间来检测变化。另一种方法是使用振荡电路，其中电容作为振荡器的一部分，电容变化会导致振荡频率变化，从而通过频率测量来反推电容值。

检测电路通常包括信号调理部分，如放大器、滤波器和模数转换器，以增强信号质量并减少噪声影响。放大器用于放大微弱的信号，滤波器用于去除高频噪声或低频漂移，模数转换器则将模拟信号转换为数字信号供后续处理。整个系统需要精心设计以确保线性度和稳定性，避免环境因素如温度或湿度引起的误差。

二、电容式传感器检测电路的主要类型

电容式传感器检测电路有多种类型，每种类型基于不同的原理和适用场景。以下是几种常见的电路类型：

1.充放电电路：这种电路通过周期性地对传感器电容充电和放电，产生与电容值成正比的电压或电流信号。它通常包括一个开关元件（如晶体管或模拟开关）和一个积分器。充放电电路简单、成本低，适用于低频应用，但可能受开关噪声和寄生电容影响。在实际设计中，需要优化开关频率和积分时间以平衡响应速度和精度。

2.振荡电路：振荡电路将传感器电容作为振荡器的一部分，例如在RC振荡器或LC振荡器中。电容变化会导致振荡频率变化，从而通过频率计数器或锁相环电路测量。这种电路输出频率信号，易于与微处理器接口，抗干扰能力较强，但设计复杂，可能需要校准来保证线性度。常见的振荡电路包括多谐振荡器和环形振荡器，适用于需要数字输出的场合。

3.电桥电路：类似于电阻电桥，电容电桥通过比较传感器电容和参考电容的差值来检测变化。电桥输出一个与电容差成正比的电压信号，通常需要交流激励信号来工作。电桥电路灵敏度高，适合精密测量，但需要稳定的参考源和复杂的信号调理电路。它常用于实验室或工业仪表中，用于检测微小电容变化。

4.开关电容电路：这种电路使用开关和电容网络来实现信号处理，例如在开关电容滤波器中。它通过切换电容来模拟电阻，从而实现对信号的积分或滤波。开关电容电路集成度高，适合集成电路设计，但可能引入开关噪声。它在低功耗和便携式设备中应用广泛，如传感器接口芯片。

5.数字检测电路：随着数字技术的发展，一些检测电路直接使用数字方法，如基于微控制器的电容数字转换器。这种方法通过测量充电时间或频率，并使用内置算法计算电容值。数字检测电路灵活、易于校准，但可能受限于分辨率和速度。它适用于智能传感器系统，其中数字信号处理可以补偿非线性或环境漂移。

每种电路类型都有其优缺点，选择时需考虑应用需求，如精度、速度、成本和功耗。在实际设计中，工程师可能结合多种电路类型，或使用集成电路解决方案来简化系统。

三、电容式传感器检测电路的设计要点

设计电容式传感器检测电路时，需要关注多个关键因素，以确保性能可靠和稳定。以下是一些主要设计要点：

1.灵敏度与分辨率：灵敏度指电路对电容变化的响应程度，分辨率则是可检测的最小变化。提高灵敏度可以通过增加放大倍数或优化电路参数实现，但需注意过高的灵敏度可能放大噪声。分辨率受电路噪声和量化误差限制，设计中应使用低噪声元件和高精度ADC。

2.线性度：线性度表示电路输出与输入电容变化之间的直线关系。非线性可能由元件特性或电路拓扑引起，可通过校准或使用线性化电路改善。例如，在振荡电路中，选择适当的振荡器类型可以减少非线性误差。

3.稳定性：稳定性涉及电路对环境变化（如温度、湿度）的抵抗能力。温度漂移可能改变电容值或电路参数，导致输出偏差。为提高稳定性，可使用温度补偿电路、选择低温度系数的元件，或实施定期校准。在精密应用中，可能需采用差分测量以减少共模干扰。

4.抗干扰能力：电容式传感器易受电磁干扰和寄生电容影响。干扰可能来自电源线、其他设备或电路布局。设计中应使用屏蔽电缆、接地技术和滤波电路来减少噪声。例如，添加低通滤波器可去除高频噪声，而差分输入结构可抑制共模信号。

5.功耗与电源管理：在电池供电的应用中，功耗是关键考虑因素。检测电路应设计为低功耗模式，例如使用间歇工作或低电压操作。选择低功耗元件，如CMOS开关，并优化电路工作周期，可以延长电池寿命。

6.集成与封装：现代检测电路常集成在单一芯片上，以减少尺寸和成本。集成电容传感器接口电路（如CDC芯片）可提供高集成度和易用性。封装时需注意寄生电容和电感，避免影响性能。在PCB布局中，应最小化传感器与电路之间的引线长度，并采用保护环技术减少漏电流。

7.校准与测试：校准是确保准确性的重要步骤，通过已知标准调整电路输出。测试应在实际环境中进行，以验证性能。使用自动校准算法或工厂预设参数可以提高生产效率。

总之，设计电容式传感器检测电路需要平衡各项参数，并根据应用场景优化。仿真工具和原型测试可以帮助识别问题并改进设计。

四、电容式传感器检测电路的应用实例

电容式传感器检测电路广泛应用于工业、消费电子和汽车等领域，以下是一些典型实例：

1.位移与位置检测：在机械系统中，电容式传感器用于测量微小位移或物体位置。例如，在精密仪器中，检测电路通过测量电容变化来监控零件间距，输出信号用于控制或反馈。这种应用要求高分辨率和稳定性，常使用电桥或振荡电路。

2.压力测量：电容式压力传感器通过检测膜片位移引起的电容变化来测量压力。在汽车轮胎压力监测系统中，检测电路将电容信号转换为数字输出，提醒驾驶员压力异常。电路需具备低功耗和抗振动能力，通常采用集成解决方案。

3.液位检测：在储罐或容器中，电容式传感器用于检测液位高度。当液体介电常数变化时，电容值改变，检测电路输出相应信号。这种应用在工业自动化中常见，电路需防腐蚀和耐环境应力，常用充放电或开关电容电路。

4.湿度sensing：电容式湿度传感器基于介电常数随湿度变化的原理。在气象站或家电中，检测电路测量电容变化以输出湿度值。电路需高灵敏度和温度补偿，常与微控制器结合实现数字输出。

5.触摸sensing：在消费电子中，电容式触摸传感器用于界面控制，如手机或平板电脑。检测电路通过测量触摸引起的电容变化来触发动作。电路需快速响应和抗干扰，常用数字检测方法集成在触摸芯片中。

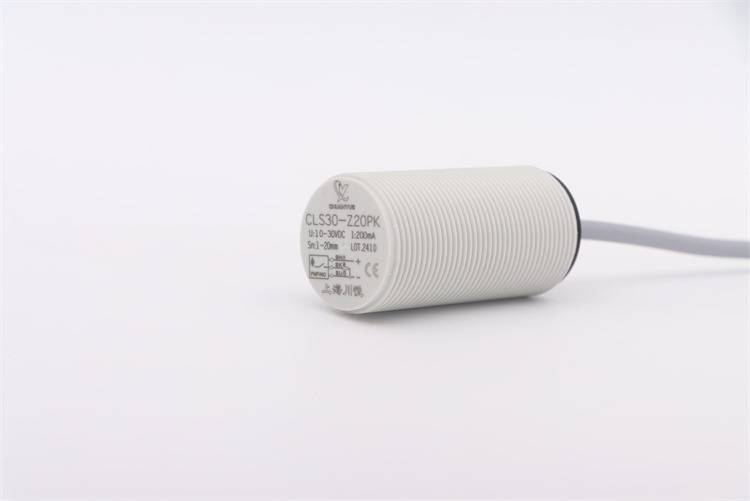

6.接近检测：在安全系统或自动化设备中，电容式传感器用于检测物体接近。检测电路输出信号当物体进入感应范围时，用于激活警报或机械动作。这种应用要求可靠性和低误报率，常使用振荡电路结合滤波技术。

这些实例显示电容式传感器检测电路的多样性和实用性。在实际应用中，电路设计需针对具体需求优化，例如在工业环境中强调耐用性，而在消费电子中注重成本和尺寸。

五、总结

电容式传感器检测电路是一种关键的电子系统，用于将电容变化转换为可用的电信号。其工作原理基于电容的基本公式，通过充放电、振荡或电桥等方法实现转换。主要电路类型包括充放电电路、振荡电路、电桥电路、开关电容电路和数字检测电路，各有适用场景。设计时需考虑灵敏度、线性度、稳定性、抗干扰能力、功耗和集成因素。应用范围涵盖位移检测、压力测量、液位检测、湿度sensing、触摸sensing和接近检测等领域。

随着技术进步，电容式传感器检测电路正朝着更高集成度、更低功耗和更强智能方向发展。例如，现代集成电路将传感器和检测电路融合，提供数字输出和自校准功能，简化了系统设计。未来，可能出现更多基于人工智能的检测算法，进一步提升性能和可靠性。

在工程实践中，选择合适电路类型并精心设计参数至关重要。通过仿真和测试，可以优化性能并确保在实际环境中稳定工作。电容式传感器检测电路作为一种高效且灵活的解决方案，将继续在众多领域发挥重要作用。
