罗德与施瓦茨RTB2004示波器使用说明书
创始人
2025-12-03 17:37:20
0次

一、产品概述

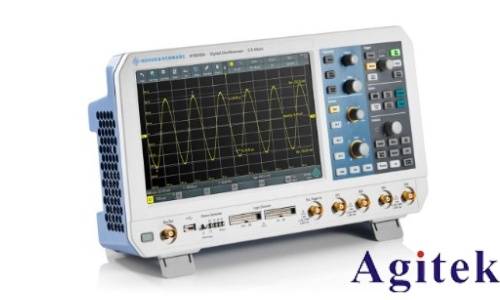

罗德与施瓦茨RTB2004示波器是一款高性能、多功能的数字示波器,集高精度、高采样率与丰富功能于一体。其具备4通道模拟输入、10.1英寸高分辨率大屏,拥有高达12位垂直分辨率与5 GS/s采样率,支持混合信号分析(可选16路数字通道),广泛应用于工业自动化、科研测试、教学实验及电路故障诊断等领域,为用户提供精准、高效的信号测量与分析解决方案。

二、基本操作

1. 连接与设置

探头连接:选用合适探头(高压测量需高压探头),牢固连接至被测电路正负极及示波器通道。

通道选择:根据需求选择对应模拟通道,若启用混合信号分析,需配置数字通道。

参数设置:调节垂直刻度(适配电压范围)、水平刻度(设定时间窗口)、触发方式(如边沿触发适配周期性信号)及触发电平,确保波形稳定显示。

2. 波形观测与测量

自动测量:通过“测量”菜单选择频率、周期、峰峰值、有效值等参数,示波器自动识别信号并显示结果,操作便捷,适用于常规周期性信号。

光标测量:手动移动光标选取波形两点,可精确测量电压差、时间间隔及频率,灵活性高,便于分析信号变化趋势。

FFT分析:利用强大FFT功能(支持最长达128 kpoints信号),将时域信号转换为频域,识别频率成分、谐波及噪声,适用于复杂信号分析。

三、高级功能

1. 网络接口与远程控制

网络配置:通过网线连接LAN口,可设置DHCP自动获取IP或手动配置静态IP。

远程操作:在PC浏览器输入示波器IP,访问Web界面实现远程控制;或使用R&S VNC Server软件,通过虚拟面板操控,支持多用户协作。

数据传输:实时传输波形数据至PC,支持CSV、MAT等格式保存,可通过FTP或网络共享文件夹导出,便于团队分析与自动化测试系统集成。

2. 混合信号与波形发生

数字通道分析:选配R&S®RTB-B1选件,同步捕获模拟与数字信号,利用光标测量模数转换延迟。

波形/码型发生器:输出正弦波、方波、锯齿波等常见波形及任意波形,数据传输率高达50 Mbit/s,支持CSV文件导入及预定义协议码型(I2C、SPI等)。

四、注意事项

噪声抑制:使用屏蔽线缆、滤波器并优化接地,减少外部噪声干扰。

精度保障:考虑探头精度、环境温度等因素对测量结果的影响,定期校准设备。

安全操作:严格遵守安全规程,避免触电及设备损坏,高压测量时格外谨慎。

网络安全:远程控制时设置访问密码、限制IP范围,定期更新固件,保障数据安全。

五、典型应用

电源与信号测试:精准测量电源电压、纹波、信号幅值及频率。

故障诊断:通过波形观测定位电路异常。

教学科研:直观界面与强大功能助力实验教学与团队协作研究。

RTB2004凭借卓越性能与灵活功能,成为信号测试领域的得力助手,助力用户提升测试效率与准确性。
