天二厚膜高功率电阻CRH系列介绍?-顺海科技
创始人
2025-11-26 07:36:33
0次

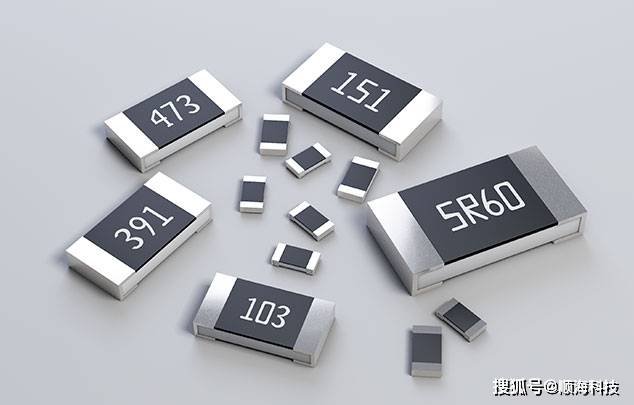

天二(EVER OHMS)的CRH系列厚膜高功率贴片电阻,凭借其高可靠性、出色的功率密度和宽阻值范围,在工业控制、汽车电子及消费电子等高功率电路设计中占据了重要地位。下面表格汇总了该系列的核心特点:

特性维度 | 具体描述 |

工艺与材质 | 采用厚膜工艺,以钌基氧化物浆料为核心,沉积于氧化铝陶瓷基板,经高温烧结形成电阻层。 |

核心优势 | 高功率密度 (如2512封装达2W)、抗浪涌能力强 (可承受5ms内100A脉冲电流)、成本效益高 |

电气参数 | 阻值覆盖 0.5mΩ至30MΩ,精度可选 ±1% 与 ±5%,温度系数典型值为 ±100ppm/℃ |

封装与功率 | 提供多种封装,如2512 (2W)、1206 (0.5W)、1812 (1W) 等,兼顾功率与布局紧凑性。 |

环境适应性 | 工作温度范围宽 (-55℃ ~ +155℃),通过AEC-Q200车规级认证,抗硫化设计 |

技术与应用深度解析

CRH系列的成功,很大程度上得益于其在材料、工艺和应用设计上的精细考量。

工艺与材料的协同效应

CRH系列采用的厚膜工艺,是通过丝网印刷技术将含有钌等贵金属的电阻浆料精准印刷在高纯度氧化铝陶瓷基板上,再经过高达850℃的温度烧结而成。 这种工艺结合了氧化铝基板优异的热传导性(有效将热量从电阻层导出,降低工作温度)与厚膜电阻浆料强大的功率承载和抗脉冲能力,从而实现了小尺寸下的高功率输出和稳定性。

应用场景与实践

工业控制与电源:在PLC、伺服驱动器和开关电源中,CRH电阻常用于电流检测、分压和限流保护。其2W的功率容量和200V的工作电压,使其能直接串联在高压母线上,简化电路设计。

汽车电子:在电池管理系统(BMS)和车载充电机(OBC)中,CRH系列宽阻值范围覆盖了从电池电压采样到电流传感的各种需求,其车规级认证确保了在车载恶劣环境下的高可靠性。

消费电子:在5G基站射频功放和大功率LED驱动等领域,CRH电阻的低电感特性和良好的温度系数,有助于保持射频信号的纯净度和LED的亮度稳定。

选型与使用指南

正确的选型和设计是充分发挥CRH系列性能的关键。

1. 功率降额设计:电阻的额定功率是在特定环境温度(通常是70℃)下定义的。在实际设计中,必须考虑功率降额,即随着环境温度升高,电阻能安全消耗的功率会降低。建议预留20%以上的功率余量,并确保在最高工作温度下,电阻的实际功耗仍远低于降额后的允许值。

2. 散热设计:为了确保CRH系列电阻的优异散热性能,PCB设计至关重要。建议在电阻焊盘下方预留足够的铜箔面积,并通过过孔将热量传导至PCB背面的大面积接地层,以有效降低整体热阻。

3. 选型要点:在选择型号时,需综合考量阻值、精度、额定功率、封装尺寸和温度系数。例如,在对温漂要求不严苛但需要高功率的通用电源场景,可选择±5%精度和±200ppm/℃温度系数的型号;而在精密传感或测量电路中,则需优选±1%精度和±100ppm/℃温度系数的型号。

总结

天二CRH系列厚膜高功率电阻通过成熟的厚膜工艺、优化的材料体系及严格的质量控制,在功率密度、抗浪涌能力和环境适应性方面实现了良好平衡。这使得它成为工程师在面对工业、汽车及高端消费电子产品的高功率、高可靠性电路设计时,一个极具成本效益且可靠的元器件选择。
