天二合金电阻MA系列全面解析:高功率密度与超低阻值的完美结合

深圳市顺海科技有限公司是天二科技授权代理商(华年商城为线上现货平台)

> 在电子电路设计中,精确的电流检测至关重要,天二科技MA系列合金电阻以其卓越性能成为工程师的首选之一。

天二科技(EVER OHMS)成立于1988年,是一家拥有超过三十年经验的专业电阻制造商,凭借其强大的研发能力和成熟的生产工艺,在电子元器件领域确立了重要地位。

该公司通过了ISO9001、ISOTS16949等质量管理体系认证,并符合AECQ200车用电子标准,确保了产品的高可靠性和一致性。

在天二科技丰富的产品线中,MA系列合金电阻以其独特的性能优势,成为电流采样和应用中的重要组成部分。

01 天二科技与MA系列定位

天二科技自成立以来,始终专注于芯片电阻和排阻的研发与制造,在面对客户多样化需求时,公司不断投入开发高质量产品和新式制造技术。

通过提供多组件一次购足的服务,天二科技极大地满足了客户的需求,提升了客户满意度。

在电子元器件领域,合金电阻属于芯片电阻的一种,主要采用金属材料制成,具有高功率、低阻值和高可靠性的特点。

这些特性使得合金电阻广泛应用于电流采样电路,因此也被称为“电流采样电阻”或“电流感测电阻。

MA系列作为天二科技旗下的金属板合金电阻代表,主打超低阻值和高功率密度,专门设计用于高精度电流检测和功率管理应用。

02 MA系列电阻的技术特点

超低阻值范围

MA系列电阻最显著的特点是其宽广的超低阻值范围,覆盖从0.3mΩ到0.45Ω的区间。

这种超低阻值特性使MA系列电阻能够在大电流应用中实现精确的电流采样,而不会引入显著的电压降或功率损耗。

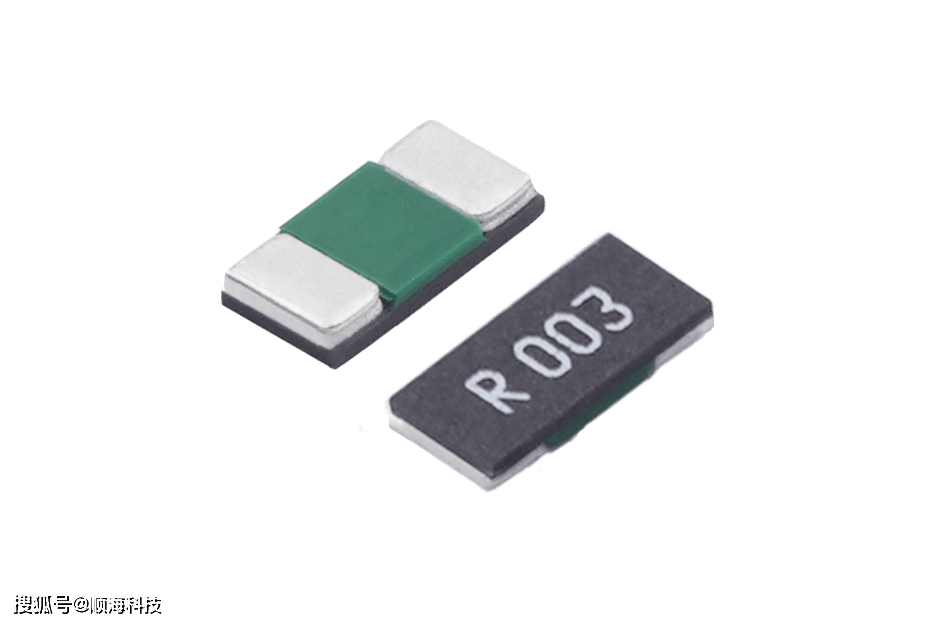

不同的封装尺寸对应不同的阻值范围,例如MA251220FR003MZ型号阻值仅为0.003Ω(3mΩ),适用于大电流检测场景。

高功率处理能力

MA系列电阻提供从0.5W到7W的功率范围,不同封装尺寸对应不同的功率处理能力。

例如,2512封装的MA电阻通常可处理2W3W的功率,而4527封装的MA电阻功率可达5W。

这种高功率特性使得MA系列电阻能够承受瞬间大电流和持续功率负载,保证系统的稳定运行。

高精度与低温漂

MA系列电阻提供多种精度等级,包括±0.5%(D)、±1%(F)、±2%(G)和±5%(J),满足不同应用场景对精度的需求。

在温度稳定性方面,MA系列电阻具有低至±50 ppm/℃的温度系数(TCR),部分型号甚至可达±25 ppm/℃。

这一特性确保了电阻在宽温度范围(55℃至+170℃)内保持稳定的性能,避免了因温度变化导致的测量误差。

优异的长期稳定性

MA系列电阻经过特殊设计和工艺制造,表现出卓越的长期稳定性。

通过1000小时高温高湿(85℃/85%RH)测试,阻值变化率≤±1%,这证明了其在恶劣环境下仍能保持稳定性能。

03 MA系列封装与材料选项

多样化封装尺寸

MA系列电阻提供多种封装尺寸以适应不同的电路板空间和散热需求,常见尺寸包括0805、1206、2512、2725、2728、4527和3637。

不同尺寸对应不同的功率处理能力:

2512封装:通常支持2W3W功率

2728封装:可支持4W功率

4527封装:功率可达5W

材料选择与特性

MA系列电阻根据应用需求提供不同的合金材料选项:

锰铜锡(MnCuSn):具有良好的综合性能

锰铜(MnCu):平衡了成本与性能

铁铬铝(FeCrAl):适用于高温和高稳定性要求的场景

不同材料对应不同的阻值范围和温度特性,工程师可以根据具体应用需求选择合适的材料类型。

04 MA系列典型应用场景

电源管理与电池管理系统(BMS)

MA系列电阻的超低阻值和高精度特性使其非常适合用于电源模块和电池管理系统中的电流检测。

在BMS中,MA电阻可以精确测量充放电电流,实现电池状态监控和保护,延长电池寿命。

工业自动化与电机驱动

在工业控制领域,MA系列电阻广泛应用于变频器、伺服驱动器等设备的电流反馈控制。

其中等阻值范围(0.1Ω至1Ω)的产品在电机驱动控制中实现了高功率与低阻值的平衡,适用于伺服电机、步进电机及DCDC转换器。

汽车电子系统

MA系列中部分型号通过AECQ200认证,适用于汽车电子应用。

在新能源汽车中,MA电阻用于动力系统的电流监控,提供可靠的电流采样解决方案。

消费电子与电源模块

在消费电子领域,MA系列电阻用于高精度电流检测,如电源模块和充电电路中。

其低阻值特性可减少能源损耗和提高系统效率,满足现代电子设备对能效的严格要求。

05 MA系列选型指南

型号解读

了解MA系列型号的编码规则对正确选型至关重要:

MA:产品类型标识

2512:封装尺寸(单位:英寸)

20:额定功率代码(20=2.00W)

F:精度等级(F=±1%)

R001:阻值代码(R001=1mΩ)

M:材料代码(M=MnCu)

Z:可选代码

选型考虑因素

选择MA系列电阻时,需要考虑以下关键因素:

阻值:根据最大电流和所需电压降选择合适的阻值

功率:根据预期电流计算电阻功率,并考虑降额设计

精度:依据系统对测量精度的要求选择合适等级

温度系数:在宽温度范围工作的应用需要关注TCR

封装尺寸:根据PCB空间和散热条件选择合适的封装

散热设计建议

为确保MA系列电阻发挥最佳性能,散热设计至关重要:

环境温度70℃时,功率需降额至额定值的80%

推荐PCB铜箔面积≥100mm²

过孔数量建议≥4个,以增强散热效果

对于大电流应用,推荐使用四端子开尔文接法,以消除引线电阻误差

天二MA系列合金电阻凭借其超低阻值、高功率密度和稳定的温度特性,已成为电子工程师在设计高精度电流检测电路时的可靠选择。无论是汽车电子、工业控制还是消费电子领域,MA系列都能提供与之匹配的解决方案,帮助工程师平衡性能与成本,创造出更具市场竞争力的产品。
