一、定位与用途

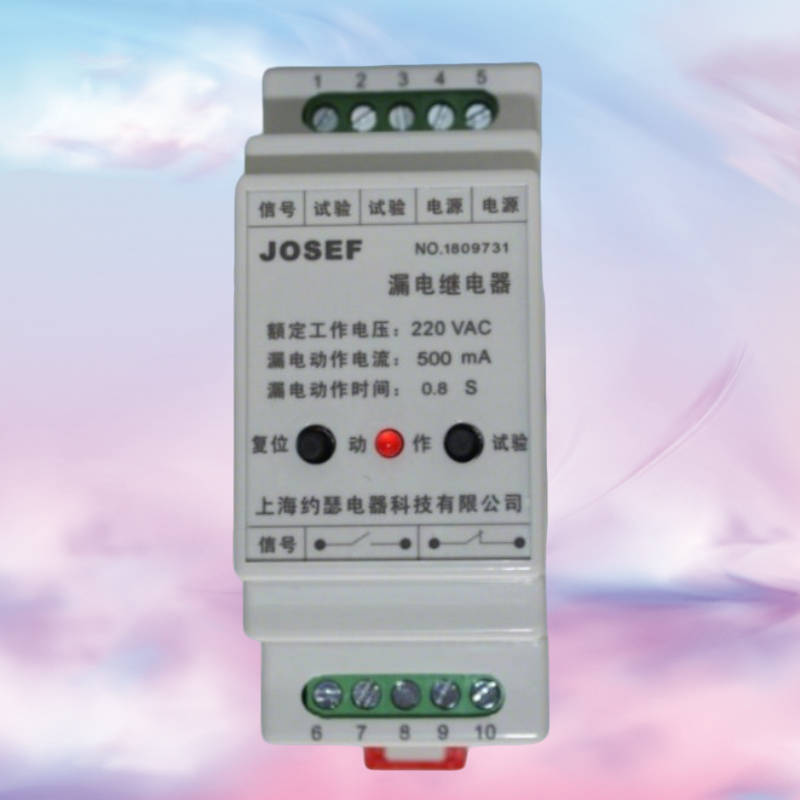

DJ-ZB1漏电继电器是一种电子式电流动作型漏电保护装置，适用于交流电压至660V或更高的TN、TT、IT系统，频率为50Hz。其核心功能是通过零序电流互感器检测主线路中的零序（剩余）漏电电流，当电流超过整定值时，触发分励脱扣器或失压脱扣器的断路器、交流接触器、磁力启动器等设备，实现漏电和触电保护。该继电器可广泛应用于以下场景：

工业配电系统：保护设备免受接地故障电流引起的损坏或火灾。

煤矿井下配电系统：提供无中性点接地的漏电保护，保障矿工安全。

商业建筑主干线路：作为分级保护体系中的支线保护装置，提升用电安全性。

二、技术参数

额定电压 AC380V、AC660V、AC690V、AC1140V

工作电压 DC24V、AC110V、AC127V、AC220V、AC380V

剩余动作电流 30/100/200/500mA、100/300/500/1000mA（分档可调）

动作时间 快速型≤0.1S，延时型0.2S~2S

触点形式 1组常开和1组常闭

触点容量 直流有感负荷电路（250V，时间常数5±0.75mS）：50W；交流电路（250V）：50VA；长期接通电流5A

功耗 ≤5W

绝缘电阻 ≥10MΩ（500V兆欧表测量）

绝缘耐压 2KV（有效值），50Hz试验电压，历时1分钟无击穿或闪络

环境湿度 ≤90%RH

零序电流互感器孔径 提供25mm~220mm多种规格，适配不同线径

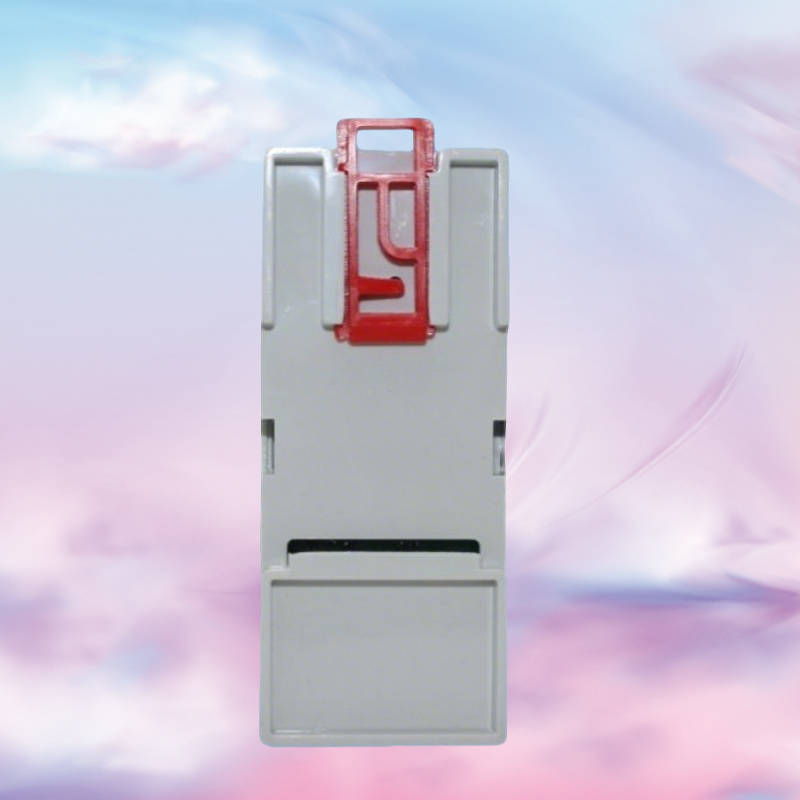

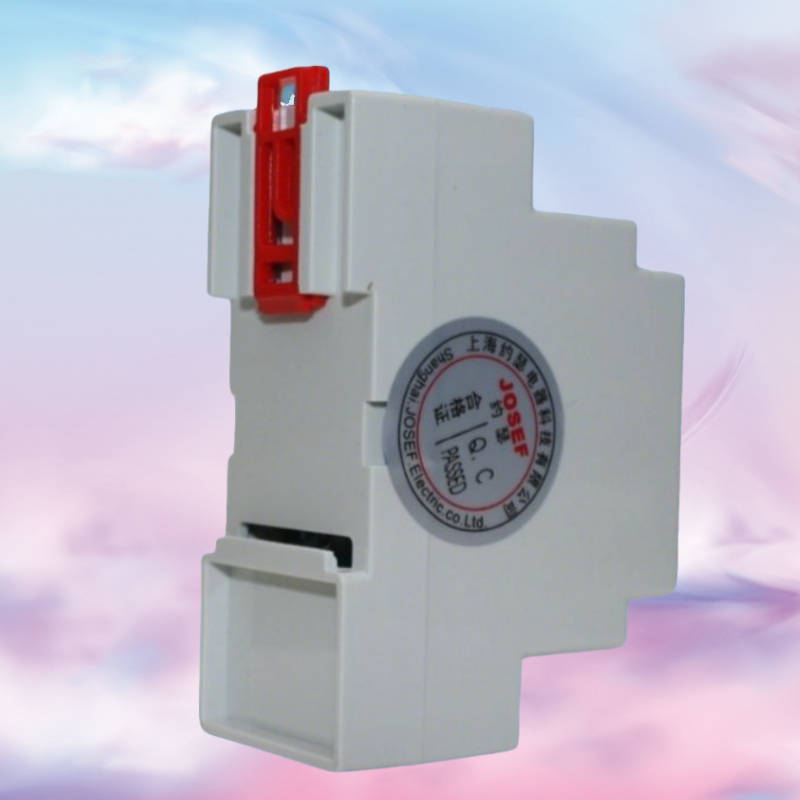

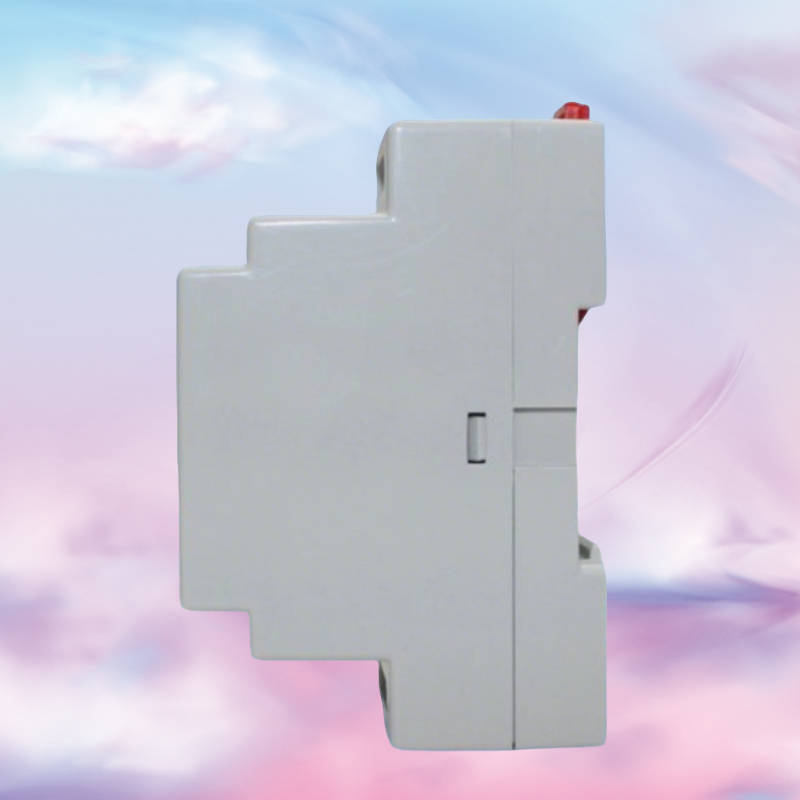

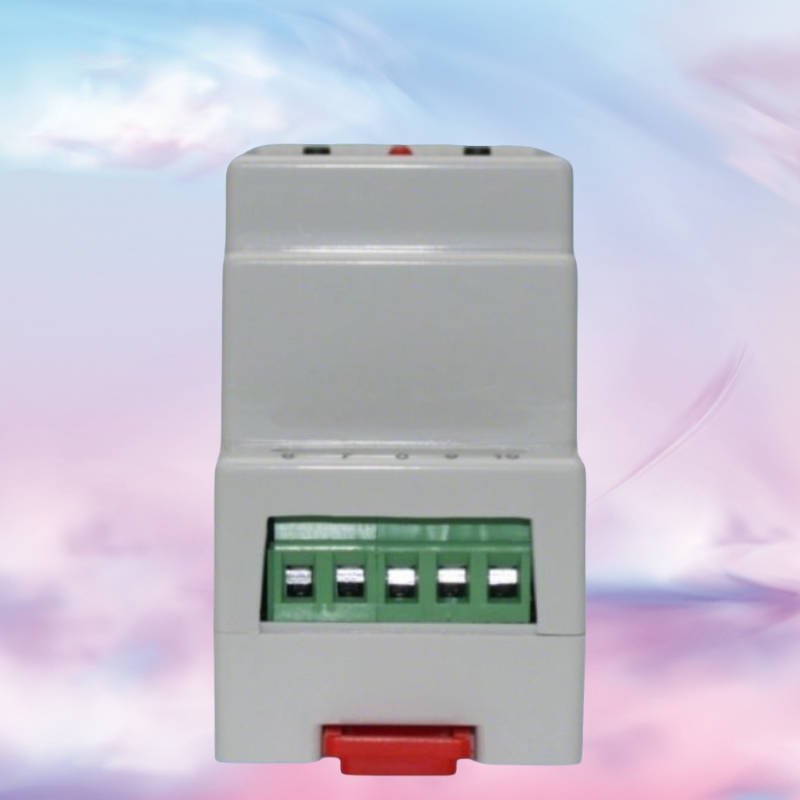

安装方式 导轨安装或面板安装，体积小巧（主机尺寸：88×36×60mm）
