在二极管家族中，大多数成员，比如整流二极管和发光二极管（LED），都以自己固定的功能而闻名。但有一个特殊的成员，它不用于整流，也不用于发光，而是扮演着一个独特的角色——电压控制的可变电容器。它就是变容二极管，也常被称为压控变容器。

一、什么是变容二极管

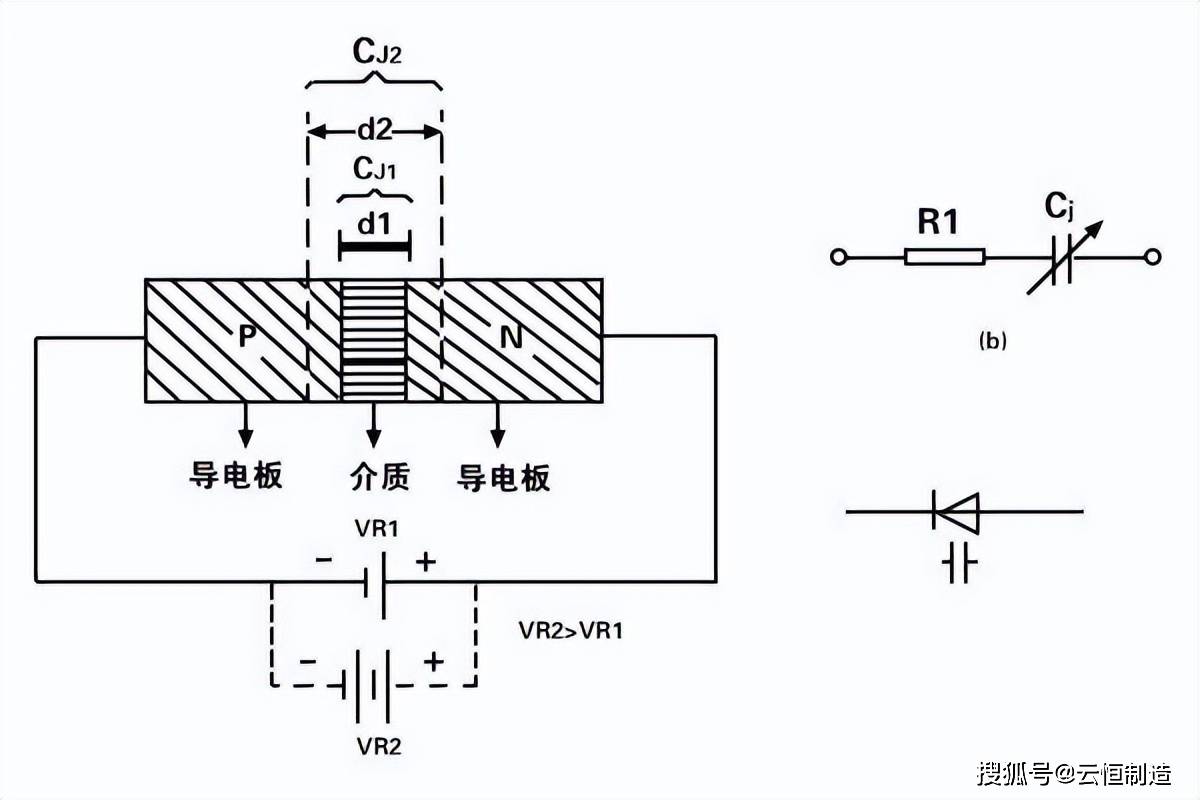

变容二极管可以使用电压来调节改变容量的电容器。它的核心秘密在于其内部结构。和所有二极管一样，它也有一个P型半导体和N型半导体形成的PN结。当我们给普通二极管加上反向电压（负极接P端，正极接N端）时，它会处于截止状态，几乎没有电流流过。但此时，这个PN结会像一个平行板电容器一样，在两个区域之间储存电荷，这个电容被称为结电容。

二、变容二极管的工作原理

变容二极管的巧妙之处在于，它的这个“结电容”的大小，会随着所加反向电压的变化而灵敏地变化。

当反向电压增大时：内部的耗尽层（一个缺少可移动电荷的区域）会变宽。这就像平行板电容器的两个极板之间的距离被拉大了。根据物理原理，极板距离越大，电容量就越小。

当反向电压减小时：内部的耗尽层会变窄。相当于电容器的极板距离变小了，因此电容量就增大了。

简单来说：给变容二极管施加的反向电压越高，它的电容值就越小；反向电压越低，它的电容值就越大。 这种变化关系是连续且可逆的，就像一个精准的电压-电容转换器。

三、变容二极管的作用

变容二极管这种“压控电容”的特性，让它成为了高频射频电路中的重要元件，主要应用在两个方面：

电子调谐

回想一下老式的收音机，需要手动旋转一个旋钮来换台，这个旋钮连着的是一个可变电容器。而在现代的手机、对讲机、电视机中，这个机械旋钮被变容二极管取代了。

在调谐电路中，变容二极管与一个电感线圈组成一个LC谐振电路，这个电路的共振频率决定了接收或发射哪个频段的信号。通过改变加在变容二极管上的电压（通常由微处理器控制），就能瞬间改变谐振频率，从而实现无声、快速、精准的自动搜台和频道切换。

压控振荡器与频率调制

变容二极管是构成压控振荡器 的关键元件。VCO可以产生一个频率随输入电压变化而变化的信号。这个功能不仅用于上述的调谐，还广泛应用于频率调制（如FM广播）、锁相环 等关键通信电路中，是现代无线通信技术的基石。

高频信号处理

在手机等设备的射频前端，变容二极管也用于制作可调滤波器，可以根据需要工作的频段来动态调整滤波器的通带特性，以适应复杂的无线通信环境。

四、使用变容二极管的注意事项

虽然它很强大，但使用时也有几个关键点：

必须反向偏置：切记，一定要让变容二极管工作在反向电压下。如果一不小心加了正向电压，它就会导通，不仅失去变容功能，还可能因电流过大而烧毁。

电压范围：每个变容二极管都有其工作的反向电压范围，超出范围可能无法有效调谐或造成损坏。

品质因数：变容二极管在高频下会存在能量损耗，其品质因数决定了调谐电路的效率和质量。

总结

变容二极管是一个功能专一但极其重要的特殊二极管。它通过电压精准控制电容的能力，实现了电路调谐的电子化、自动化和微型化，是让我们的手机、收音机等设备能够轻松连接无线世界的幕后英雄。
