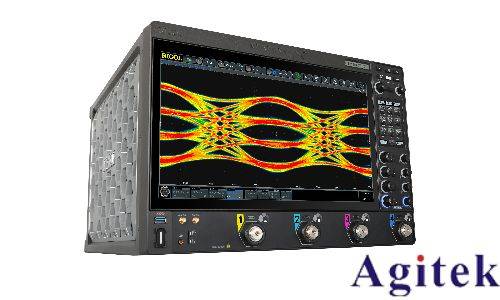

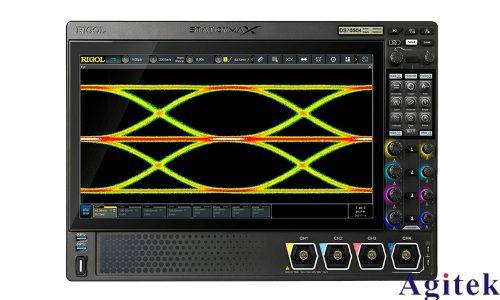

RIGOL DS70000系列普源示波器如何提升电源噪声测试精度
创始人
2025-10-30 10:06:52
0次

电源噪声作为电子设备性能的重要指标,直接影响系统的稳定性和可靠性。使用RIGOL DS70000系列示波器进行电源噪声测试时,通过合理的配置与操作技巧,可显著提升测试精度,为电源设计与优化提供可靠数据。以下从多个维度探讨具体方法。

一、选择合适的探头与附件

电源噪声测试精度高度依赖探头性能。RIGOL DS70000系列推荐搭配低噪声、高带宽探头(如差分探头或专用电源轨探头),避免因探头衰减比或带宽不足引入误差。例如,使用1:1衰减比的探头可减少示波器底噪放大问题,同时确保GHz级带宽覆盖高频噪声成分。此外,采用带有接地环的探头或同轴电缆连接,可抑制环境电磁干扰,避免地线夹引入的辐射干扰。

二、优化示波器设置

1. 偏置电压与垂直刻度调整:将示波器偏置电压设定为待测电源电压(如3.3V),垂直刻度调至合适范围(如10mV/div),确保噪声细节清晰显示。避免使用隔直电容,以防低频信息丢失。

2. 带宽限制与采样率:启用20MHz带宽限制功能,过滤高频杂波;同时利用示波器的高采样率(≥5GSa/s)捕获瞬态噪声细节,避免信号混叠。

3. 触发设置:采用边沿触发或噪声触发模式,稳定捕获周期性或随机噪声波形。

三、消除环境与设备干扰

1. 隔离测试环境:使用隔离变压器切断地线环路干扰,防止外部电网噪声侵入测试系统。

2. 屏蔽与接地:将待测电源与示波器置于金属屏蔽箱内,连接专用接地线降低共模干扰。

3. 预热与校准:测试前预热设备30分钟,定期校准示波器与探头,确保硬件性能稳定。

四、频域分析与深度诊断

利用DS70000系列的快速傅立叶变换(FFT)功能,将时域波形转换至频域分析。通过频谱图定位噪声峰值频率,识别开关频率谐波、EMI干扰等来源。例如,若频谱显示特定频段噪声超标,可针对性优化去耦电容参数或调整PCB布局。此外,结合示波器的噪声统计功能(如峰峰值、有效值计算),量化评估噪声水平。

五、细节操作与记录规范

测试时需避免探头过长或接触不良,采用就近探接法减少寄生电感。记录数据时,同步保存设置参数与波形截图,便于后续复现与对比分析。对于复杂噪声场景,可采用分段频段扫描与多次平均测量提升结果一致性。

通过以上方法,RIGOL DS70000系列示波器可充分发挥其高带宽、低噪声优势,实现电源噪声的精准量化与溯源分析。科学的测试流程与严谨的操作规范,将为电源设计与电磁兼容性优化提供坚实的技术支撑。
