泰克示波器TBS1102X频谱分析功能
创始人
2025-10-30 10:05:24
0次

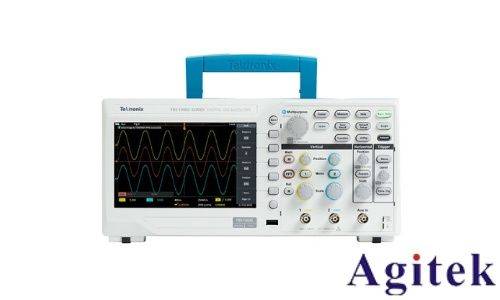

在电子信号分析领域,频谱分析是揭示信号频率成分、噪声分布及谐波特性的核心手段。泰克示波器TBS1102X凭借其强大的频谱分析功能,为工程师与科研人员提供了破解复杂信号频域特性的利器,尤其在通信、电源纹波检测、音频系统调试等场景中展现出卓越性能。

一、技术核心:硬件与算法的双重保障

TBS1102X示波器搭载200MHz高带宽与500MS/s高速采样率,结合8M深存储深度,确保高频信号与瞬态细节的精准捕获。其频谱分析功能基于快速傅里叶变换(FFT)算法,可将时域信号实时转换为频谱图。用户可通过选择Hanning、Blackman-Harris等窗口函数优化分析效果:例如Hanning窗抑制谐波泄漏,适用于电机驱动信号;Blackman-Harris窗则进一步降低旁瓣干扰,适用于复杂混合信号。此外,示波器支持1~256次平均功能,通过多次叠加抑制随机噪声,提升频谱信噪比。

二、实战应用:灵活设置与精准测量

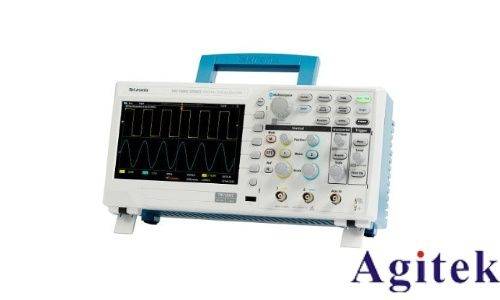

在电源纹波分析中,用户可启用20次平均并选择Blackman窗,配合dBV RMS垂直标度,精准定位50Hz/60Hz工频干扰及高频开关噪声。面对方波信号时,通过调整窗口类型(如矩形窗观察泄漏现象,Hanning窗平滑边缘),直观呈现基波与奇次谐波的幅频关系。示波器还提供光标定位功能,用户可一键标记频谱峰值,读取频率、幅度及相位参数,辅助故障溯源。例如,在无线通信测试中,工程师能通过频谱图快速识别载波频率偏移或带外杂散。

三、智能联动:时频域双向分析

TBS1102X突破传统频谱分析的局限性,实现时域与频域数据的联动调整。用户可在频谱窗口同步观察时域波形,通过缩放频率轴(如10kHz/div)或输入目标频段,动态追踪信号变化。垂直标度切换(线性RMS与dBV RMS)更便于对比信号强度,例如在音频系统测试中,dB刻度直观呈现不同频段的声压级差异。

四、高效操作:一键优化与数据导出

示波器界面采用模块化设计,用户仅需通过旋钮与菜单即可完成关键设置:调整记录长度提升频率分辨率(Δf=Fs/N),启用峰值检测捕获隐藏的窄带干扰。测量结果支持CSV格式导出,配合PC端软件实现深度分析,如MATLAB频谱细化或噪声谱建模。此外,示波器开放式架构兼容第三方插件,扩展了自动化测试与远程监控的可能性。

泰克TBS1102X的频谱分析功能,不仅为工程师提供了从信号捕获到参数解读的全链路工具链,更通过智能化设置降低了频域分析的技术门槛。无论是调试精密电子设备的谐波干扰,还是解析无线通信的频谱合规性,这款示波器均以高性能与灵活性,成为现代电子测试不可或缺的频域分析平台。
