VASP教程 | VASP差分电荷计算步骤!
创始人
2025-10-27 18:35:23
0次

VASP自洽计算原理

VASP(Vienna Ab initio Simulation Package)是一款基于密度泛函理论(DFT)的量子力学模拟软件,广泛应用于材料科学、化学、物理学等领域。其核心计算方法之一是自洽场(Self-Consistent Field, SCF)算法,解决Kohn-Sham方程,该算法通过迭代计算电子波函数和密度,直到系统达到自洽状态。

自洽计算是VASP计算中最基础也是最重要的步骤,其目的是找到电子波函数和相应的总能量,使得电子在晶胞中的分布达到自洽。自洽计算通常包括电荷密度的初始化、波函数的迭代优化以及能量和力的计算。

准备工作

VASP计算需要准备超算连接软件EASYCONNECT与SSH,建模软件VESTA,以及VASP的输入文件INCAR,KPOINTS,POTCAR

VESTA软件下载链接

jp-minerals.org/vesta/en/download.html

EASYCONNCT软件下载链接

EasyConnect下载-EasyConnect最新版下载V7.6.7.0

Winscp软件下载链接

Downloading WinSCP-6.5.3-Setup.exe :: WinSCP

VASP输入参数

INCAR文件:

ISTART=0 #开始新的任务,随机产生初始波函数

ICHARG=2 #开始新的任务,从原子电荷密度产生体系初始电荷密度

PREC=M #计算精度,决定ENCUT

ISPIN=2 #打开自旋极化

ALGO=N #确定电子优化的算法

NELM=60 #电子波函数最多计算60步

EDIFF=1E-5 #相邻两步电子迭代的能量差收敛标准

ENCUT=400 #平面波截断能400 eV

IVDW=11 #考虑范德华力修正

IBRION=-1 #自洽计算

NSW=0 #固定结构

ISIF=2 #固定晶格优化原子坐标

EDIFFG=-0.1 #离子弛豫的force的收敛标准

ISMEAR=0 #费米能级附近电子占据数为高斯分布,适合金属、半导体、绝缘体

SIGMA=0.1 #高斯分布展宽0.1 eV

LORBIT = 10 #局域态密度

KPOINTS文件:

Automatic generation #注释行

0 #自动产生K点网格

G #布里渊区K点网格以Gamma点为中心

6 6 1 #K点网格密度

0 0 0 #K点网格中心平移矢量

Pt吸附H2O差分电荷计算

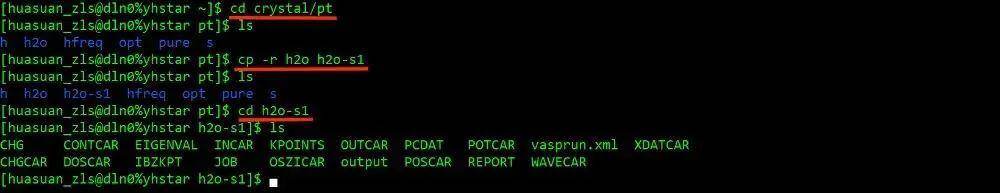

第一步,进入pt计算文件夹

cd crystal/pt

将结构优化h2o文件夹复制成h2o-s1文件夹

cp -r h2o h2o-s1

进入h2o-s1文件夹

cd h2o-s1

第二步,计算吸附构型电荷密度

cp CONTCAR POSCAR

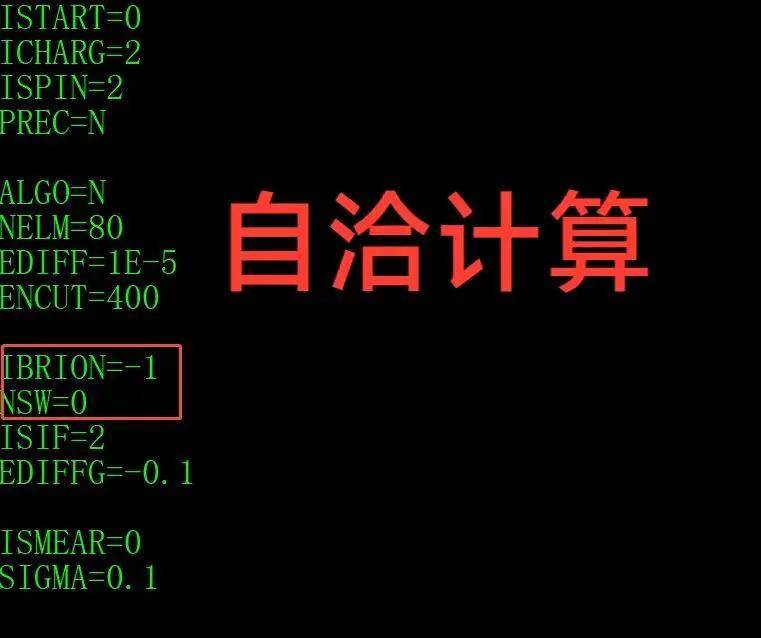

vi INCAR

通过sbatch JOB命令提交计算任务,

sbatch JOB

第三步,计算催化剂和H2O分子电荷密度

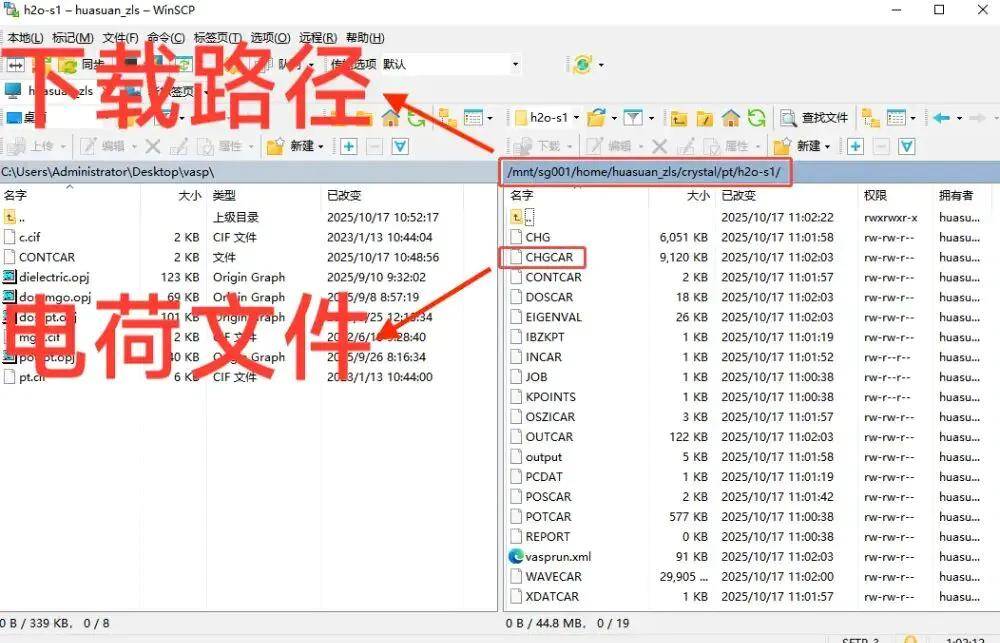

下载整体和分离后的电荷

最后用h2o-s1的电荷减去h2o-s2和h2o-s3的电荷,即可得到差分电荷,可用VESTA处理作图

总结

今天华算科技朱老师给大家介绍Pt001面吸附水的差分电荷计算,在之前的视频中,我们已经完成了水吸附的结构优化 h2o 文件夹,那么接下来把 h2o 变成 h2o-s1, h2o-s2 和 h2o-s3 这三个文件夹,分别是整体的电荷、催化剂电荷和水的电荷,三个电荷一减就得到需要的差分电荷。先对整体做一次自洽计算,把CONTCAR保留成POSCAR,修改INCAR。对于自洽计算这个 IBRION 标签改成-1, NSW 改成0,其他不用修改提交任务。然后把 s1 文件夹变成 s2 文件夹,这个是催化剂的电荷,还有变成 s3 水分子的电荷。

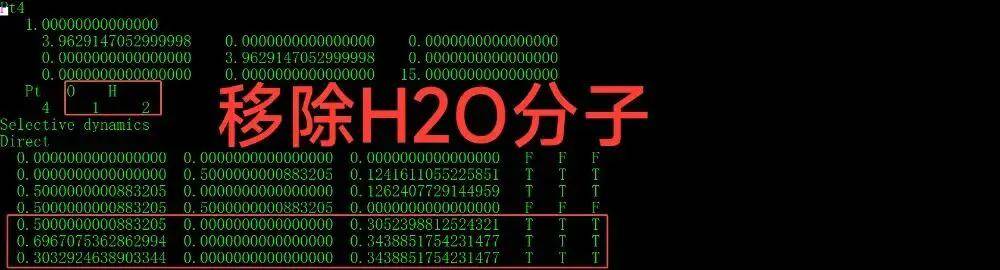

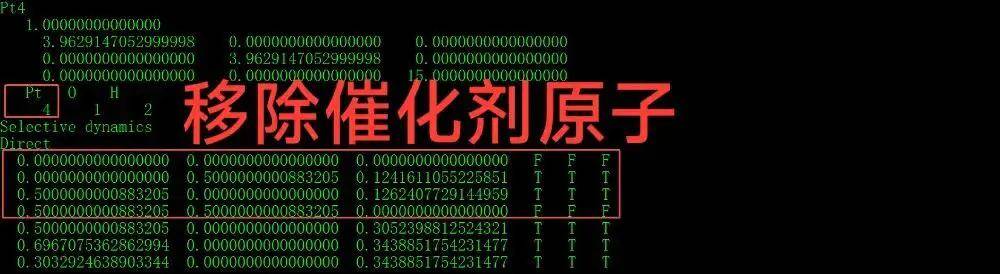

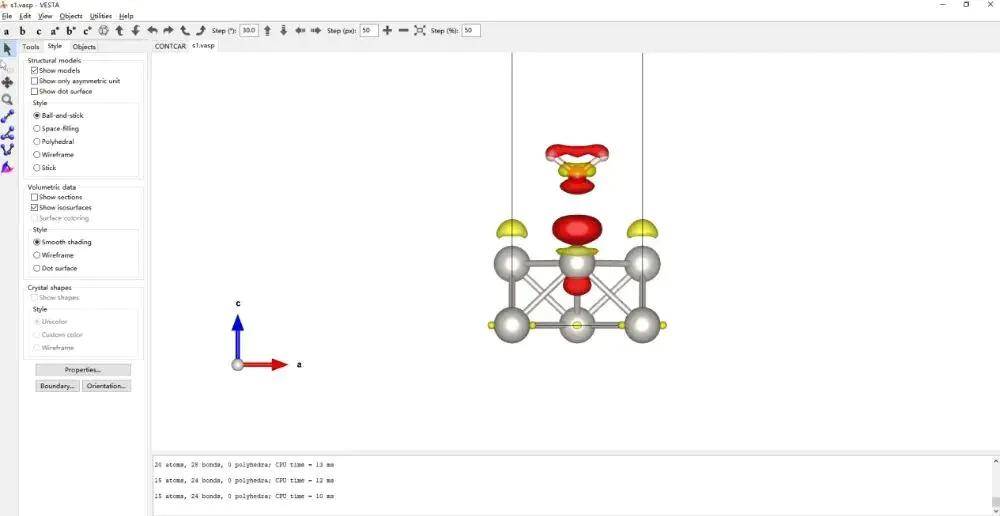

先去做催化剂的,这里修改一下POSCAR,把水分子移除,提交任务,再去到水分子的文件夹修改POSCAR,把催化剂原子移除,然后修改一下赝势POTCAR,只有O和H的赝势,提交任务,等这三个自洽计算都做完,把电荷下载,用 VESTA 软件来做一个电荷密度的差就可以了。前两个已经算完了,那么我们开始下载电荷,先下载 s1 的CHGCAR,然后重命名叫 s1.vasp,再下载 s2 的重命名为 s2.vasp,下载 s3 的电荷文件,重命名为 s3.vasp。下载完毕后,用VESTA 软件打开刚才的 s1. vasp,这是整体电荷,然后编辑体项数据,导入 s2 和 s3,这里做一个减法,再导入 s3 也是做一个减法。这样就有 s1 减 s2 减 s3 的电荷。对这个图做一个简单的修饰,就可以得到一个差分电荷。简单看一下这个水和铂之间,尤其是界面处有一定的电荷转移,但这个不强,因为中间这个键的区域是没有电荷的,说明这个是不成键的一个结果。
