原创 三道九年级初阶电路题,初学者犯错的不少,掌握方法可快速解决
创始人
2025-10-18 22:05:43
0次

目前九年级学生正在学习电学知识,要学好电学知识,首要的是解决电路的相关基础知识,比如电路串并联的判断,电表的测量对象,电路的连接,电路故障的判断等,然后才能继续学好欧姆定律、电功电能和电功率等相关知识!

今天我们通过三道犯错较多的初阶电路题,巩固三个基础,帮助一部分初中生答疑解惑。

一、电表中的5倍问题!

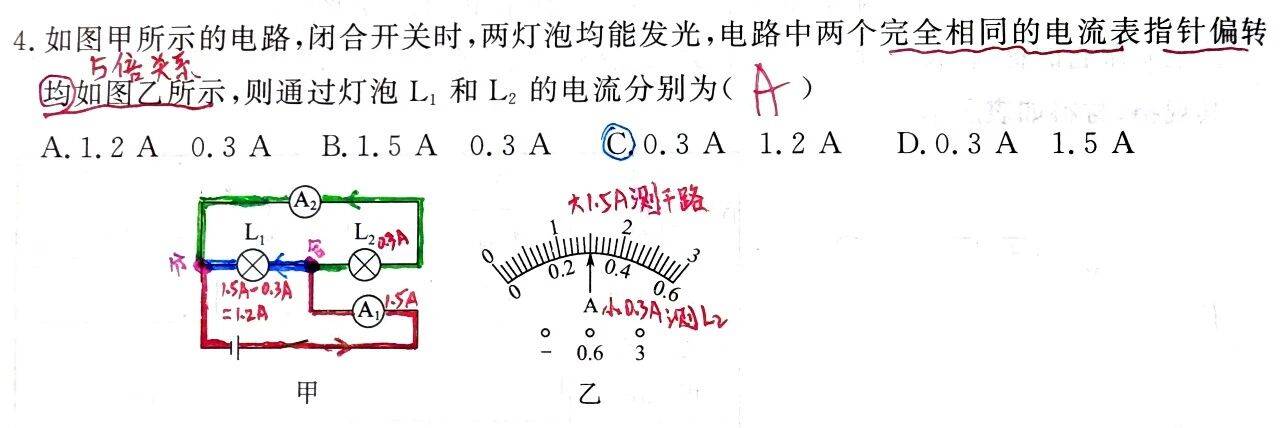

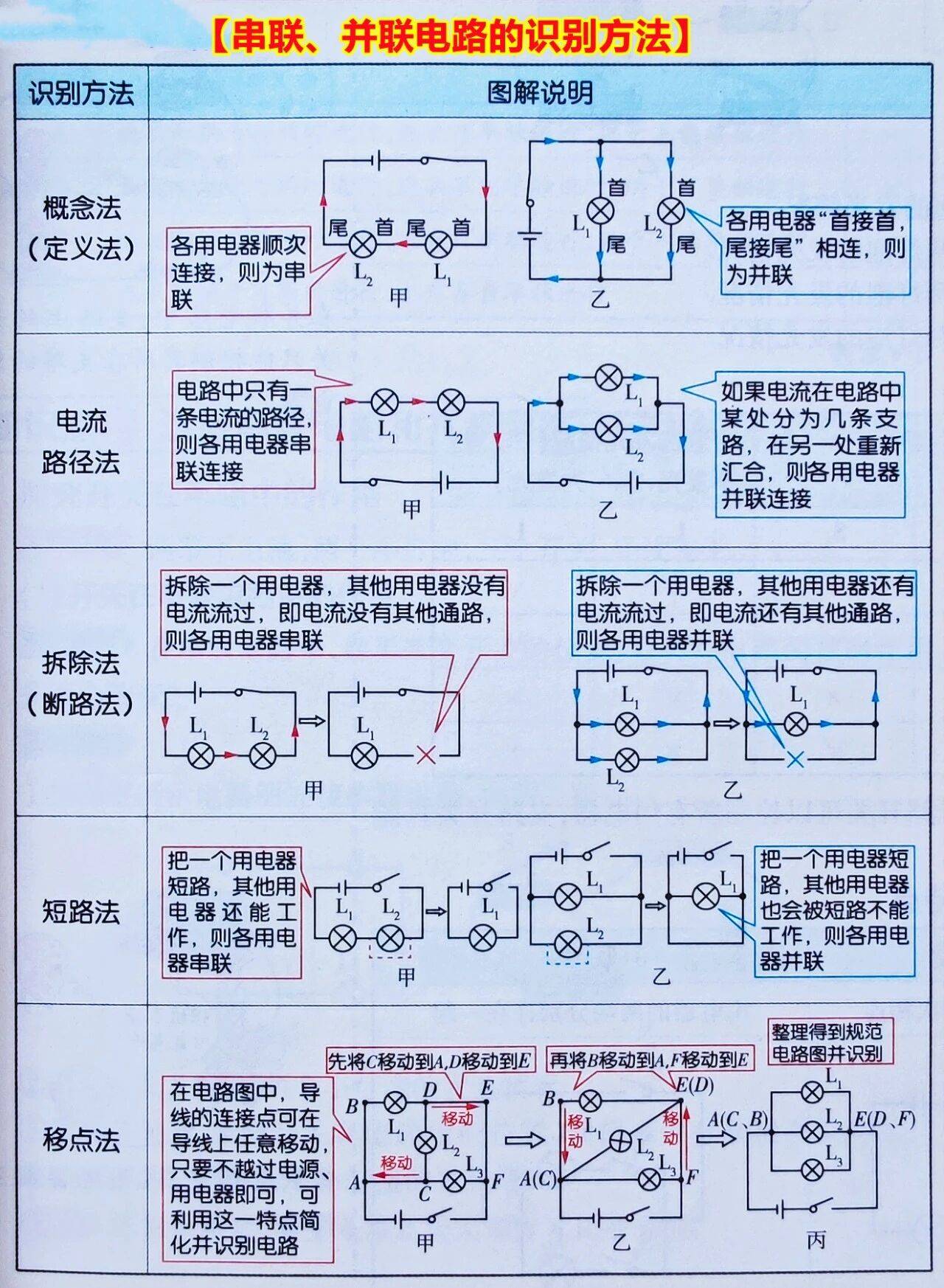

首先要根据电流路径法或者拆除法判断出两个灯泡的串并联,然后再判断电流表的测量对象,可以知道A1测量干路电流,A2测量通过L2这条支路的电流。然而题中却说两个电流表偏转都相同,即指在同一刻度上,难道两个电流表示数相同?那不可能,干路电流肯定大于支路电流,因此两个电流表示数肯定一大一小!于是我们就想到了“在同一刻度处,大量程读数是小量程读数的5倍!

这就豁然开朗了,从乙图中读出两个量程的示数,于是得到两个电流表读数,再根据并联电路中干路电流等于各支路电流之和得出结果如上图。

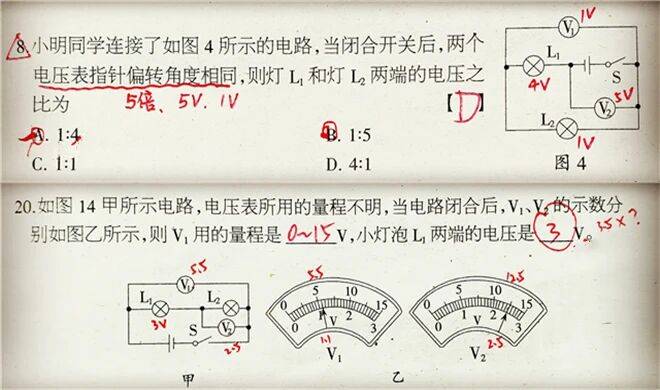

同样的方法,九年级学生请做一做下面两道有关电压表中的5倍关系吧!

二、电表的测量对象问题!

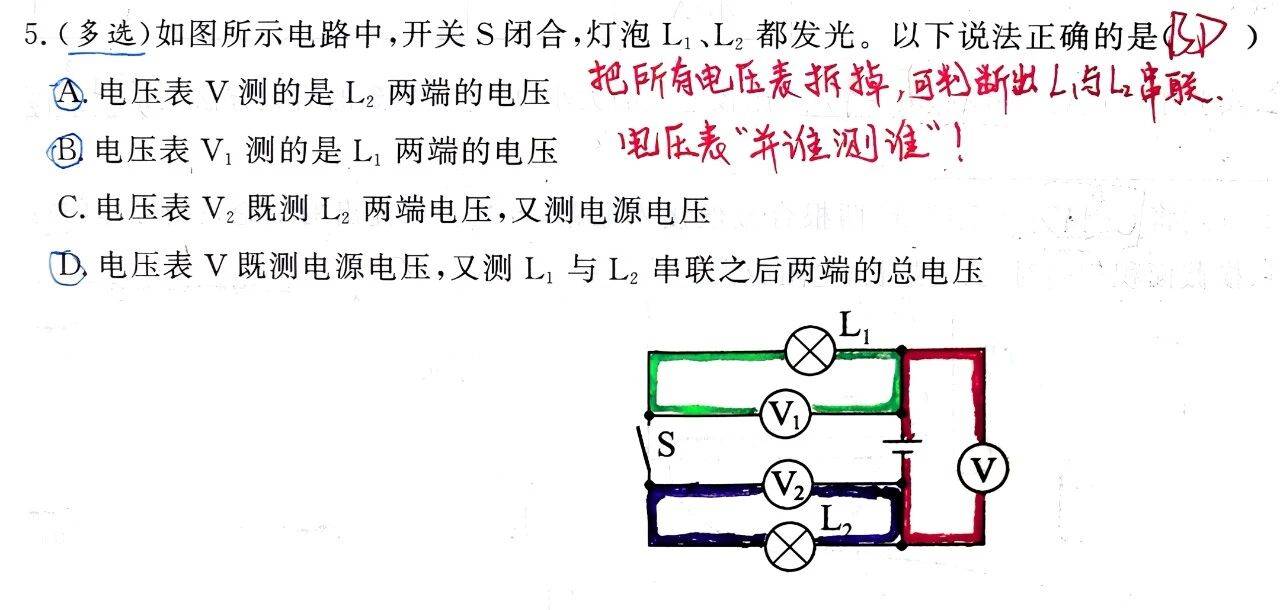

此题首先也是要判断灯泡的串并联,可以把所有电压表先拆去,可以一眼看出两个灯泡串联!然后根据可如下方法判断电压表的测量对象!

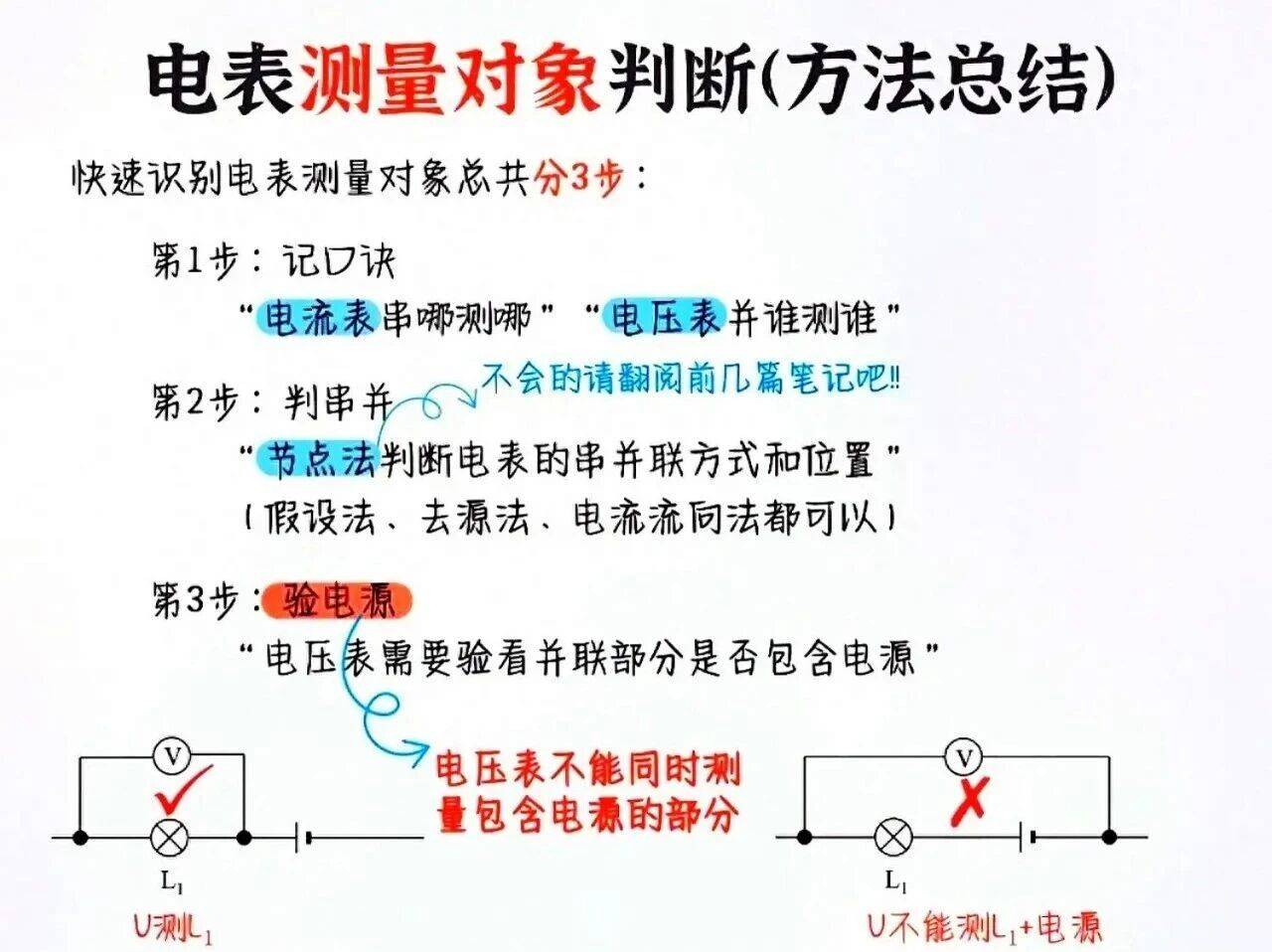

牢记:电流表串哪测哪,电压表并谁测谁!

对于电流表可以采用拆除法,拆掉后看哪个灯泡不亮,电流表就测哪个灯泡!

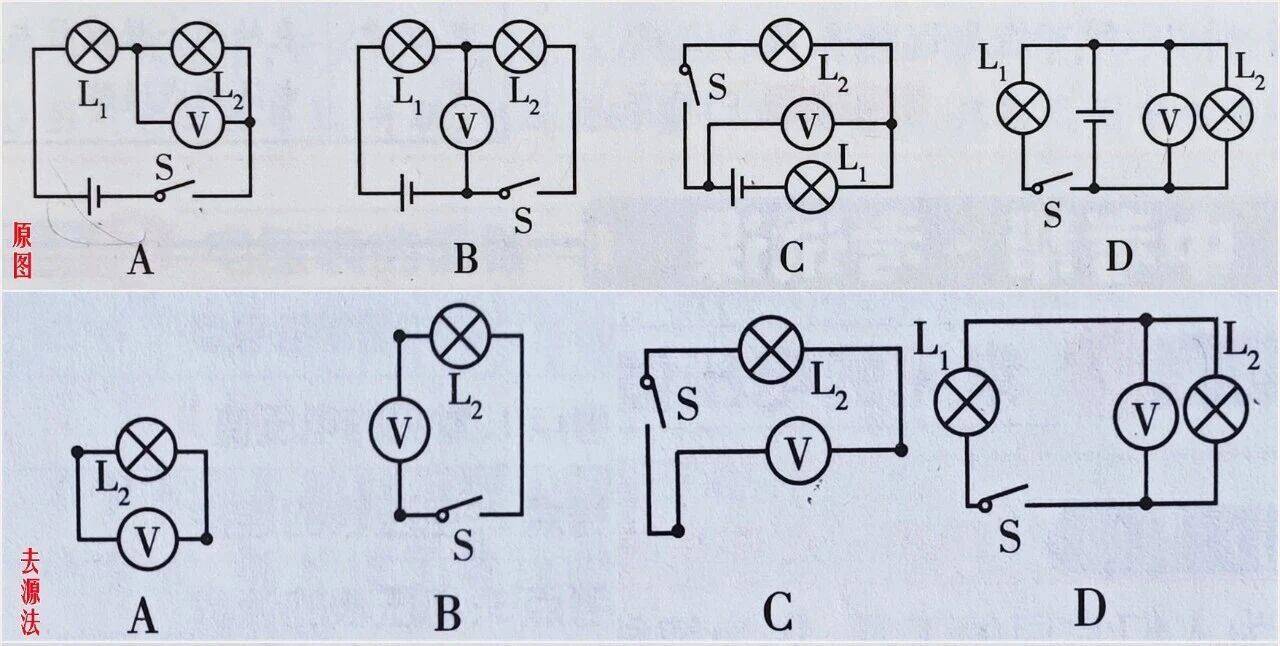

关于电压表,要记住电压表不能同时测量包含电源和电源的部分!因此去源法最好用,去源法就是去掉电源后,看电压表与谁可以组成一个圈,圈内的用电器就是电压表的测量对象!

三、用导线或者电压表判断电路故障问题!

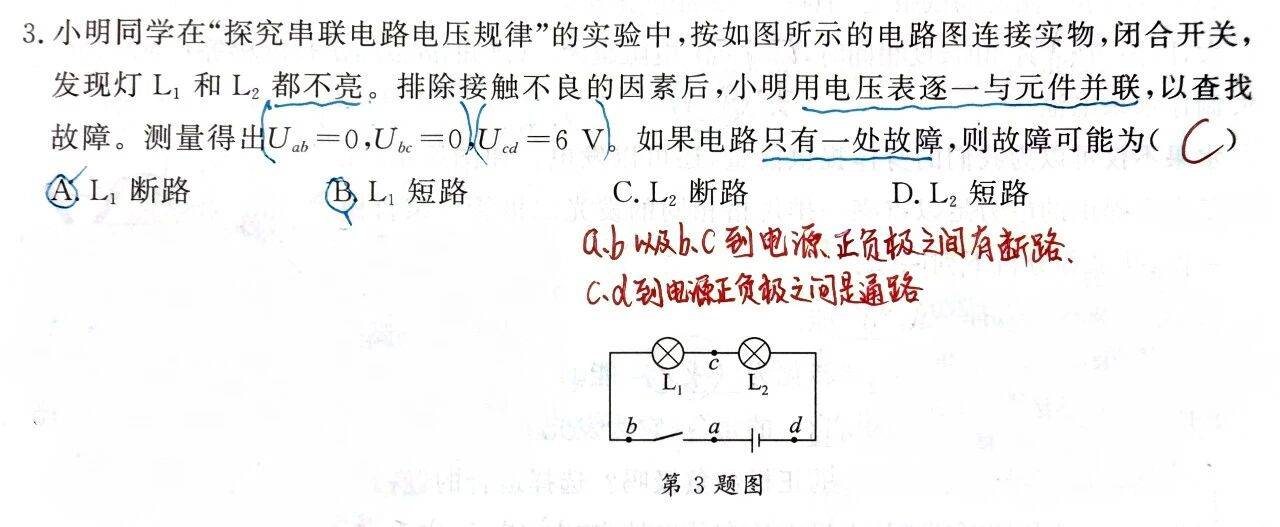

本题中两个灯泡都不亮,当用电压表逐一与元件并联后,测出ab和bc两点间电压都为零!为什么电压表示数为零呢?理解好这一点是解决本题的关键!我们一一来思考,测ab两点电压为零,而且灯泡都不亮,否则会出现矛盾,因此可以排除短路故障!

此时可以肯定发生断路了!于是本题就可以这样理解——电压表示数为零,说明这两点到电源的正负极之间有断路!而cd两点间电压不为零,说明这两点到电源的正负极之间是通路!

这就是本题的关键,由此可以直接判断出L2断路!

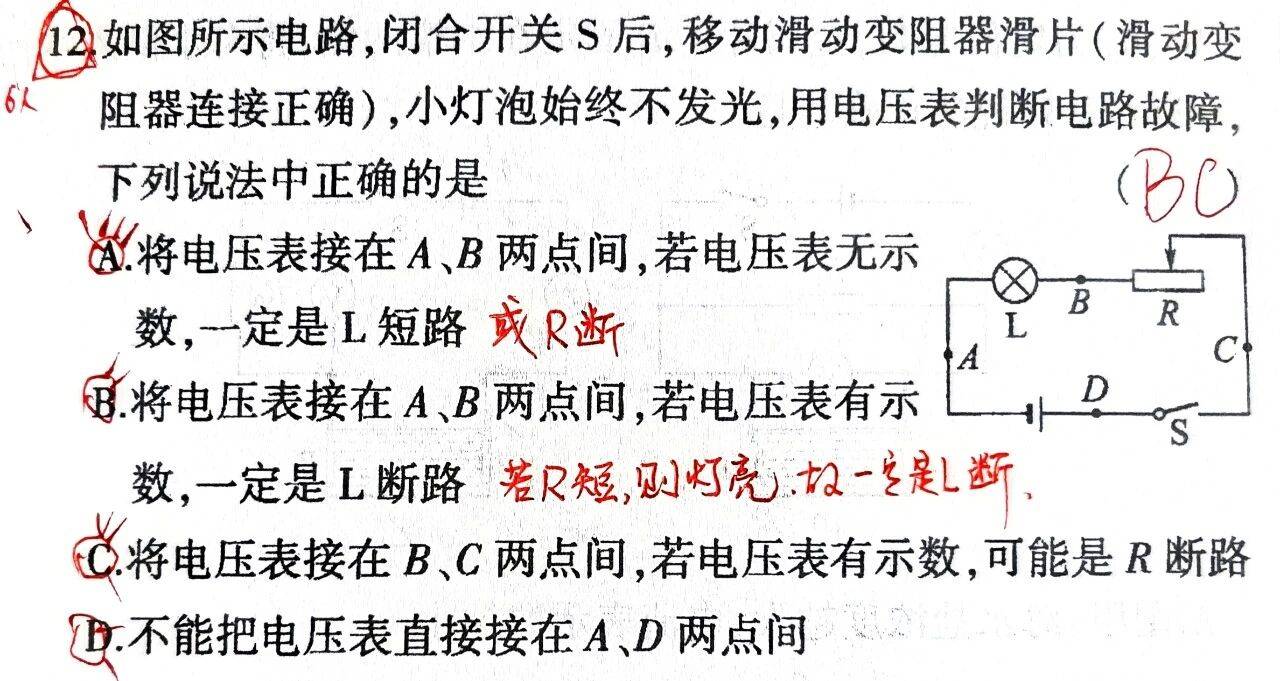

类似的,请同学们试一试下面这道题吧。注意这道题可能出现短路!

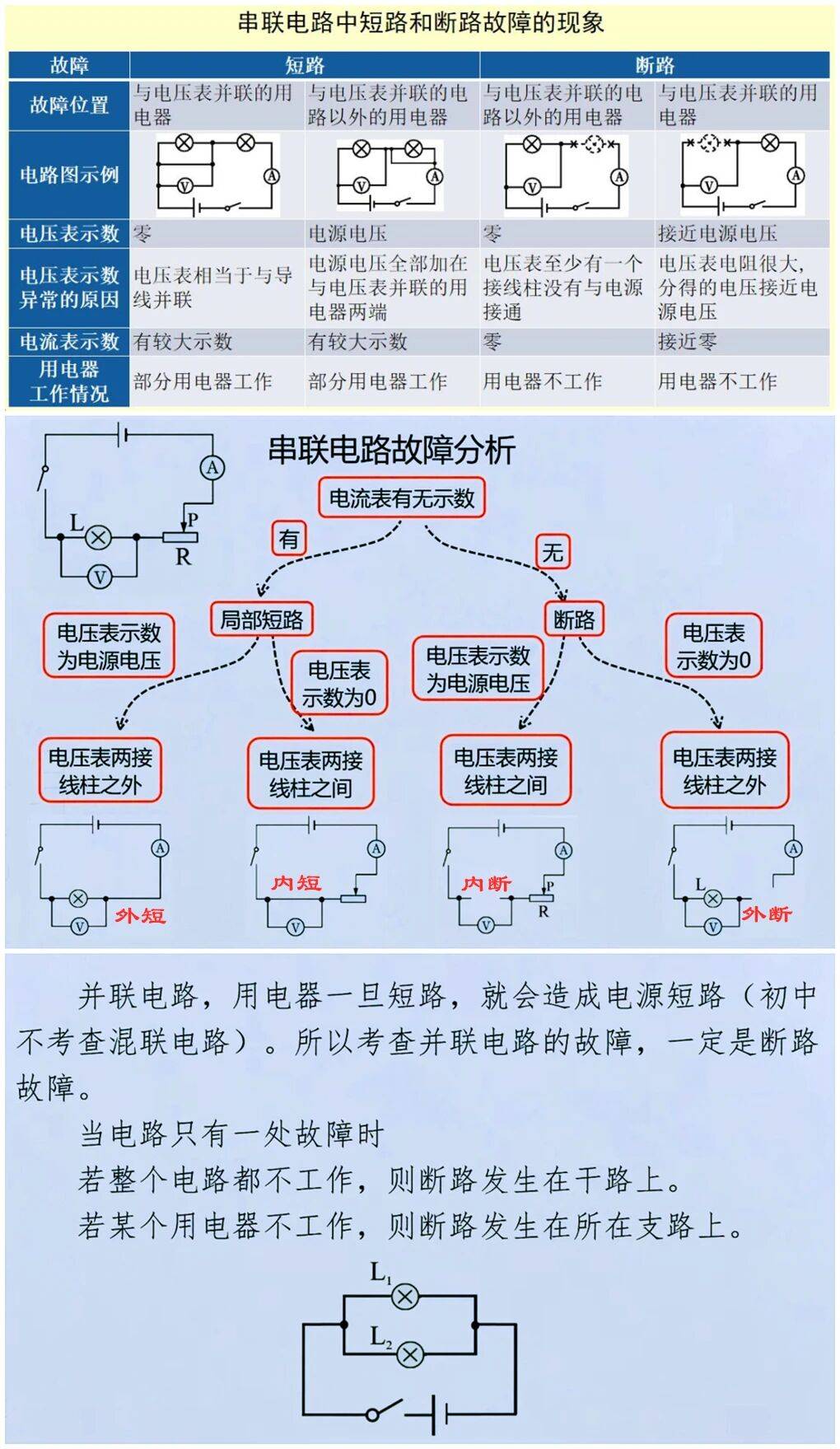

另外还可以根据下面的方法来判断电路故障!

中学生朋友们,养成善于归纳总结的良好习惯吧,为了美好的未来,加油!
