“顺海科技”小编为您讲述：0603合金电阻选型须知

在电子电路设计中，电阻的选型直接影响着整个系统的性能和可靠性。0603合金电阻凭借其优异的性能特点，在电流检测、电源管理等应用中发挥着重要作用。本文将详细介绍0603合金电阻选型过程中需要关注的关键参数和注意事项。

0603合金电阻的基本特性

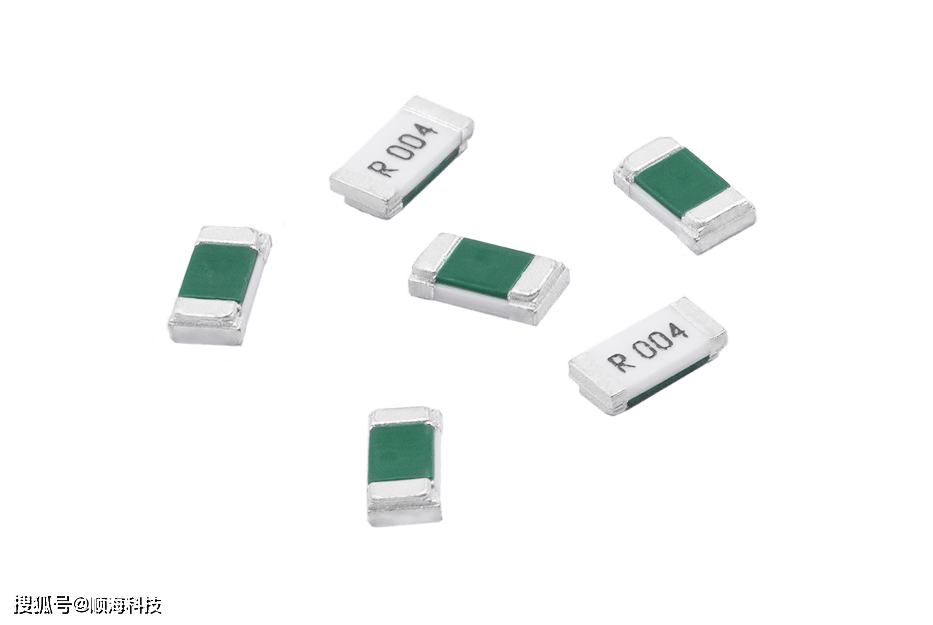

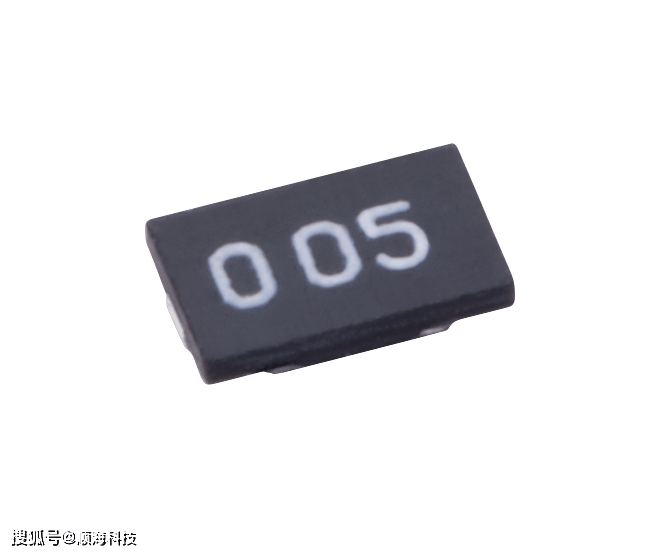

0603合金电阻是一种采用金属合金材料制成的贴片电阻，其封装尺寸为1.6mm × 0.8mm（英制0603，公制1608）。与普通厚膜电阻相比，0603合金电阻在功率容量、温度稳定性和阻值精度方面具有显著优势。

功率密度优势是0603合金电阻最突出的特点之一。普通0603贴片电阻的额定功率通常仅为0.1W（1/10W），而0603合金电阻通过特殊材料（如MnCu合金）和结构设计（如陶瓷基板），功率可提升至0.33W~0.5W，使其特别适合高电流检测场景。

0603合金电阻选型的关键参数

1. 阻值范围与精度选择

0603合金电阻支持超低阻值，范围通常为0.002Ω至0.5Ω。这种低阻值特性使其非常适合精密电流采样应用，如电池保护板、电机驱动和充电桩的电流监控。

在精度方面，0603合金电阻提供±0.5%和±1%等选项。对于需要高精度测量的场景（如电流检测回路），应选择更高精度的型号，以确保测量结果的可靠性。

2. 功率容量与降额设计

0603合金电阻的功率容量远超普通0603电阻，但在实际应用中仍需考虑降额设计。当工作温度超过70℃时，电阻的功率承受能力会下降。在高温环境（如汽车电子舱内）下使用0603合金电阻时，必须按照制造商提供的降额曲线进行设计，确保电阻在实际工作温度下仍能安全运行。

3. 温度系数（TCR）

温度系数是衡量电阻值随温度变化的重要参数。0603合金电阻的TCR通常可低至±50 ppm/℃，而普通厚膜电阻的TCR通常≥200 ppm/℃。低TCR特性确保了0603合金电阻在宽温度范围内保持稳定的阻值，这对于高精度测量电路至关重要。

4. 结构与材料特性

0603合金电阻采用特殊合金材料制成，如陶瓷合金或金属合金。这些材料不仅提供了良好的电气特性，还具有高可靠性和长期稳定性。部分高品质0603合金电阻在6000小时老化后阻值变化率可≤0.1%，适合要求长期稳定性的应用场景。

0603合金电阻的应用场景

1. 电流检测电路

0603合金电阻的低阻值、高功率和高精度特性，使其成为电流检测电路的理想选择。在电池管理系统中，0603合金电阻可用于监测充放电电流；在电源管理中，它可用于过流保护电路的电流采样。

2. 汽车电子应用

0603合金电阻的宽工作温度范围（55℃至170℃，部分型号支持短时260℃焊接）使其适合汽车电子应用。在发动机控制单元、车载信息娱乐系统等汽车电子系统中，0603合金电阻可提供稳定的性能。

3. 高密度电源模块

由于0603合金电阻在小型封装内提供了较高的功率容量，它特别适合空间受限的高密度电源模块设计，如快充电路、POL转换器等。

选型注意事项

1. 散热设计

尽管0603合金电阻具有较高的功率容量，但在高功率应用中仍需考虑散热设计。适当的PCB散热设计（如热通孔、大面积铜箔）可以帮助降低电阻的工作温度，提高系统可靠性。

2. 焊接工艺

0603合金电阻通常能够承受回流焊和波峰焊工艺，但需注意焊接温度曲线，避免过热导致器件损坏。部分0603合金电阻型号支持短时260℃焊接，适合无铅焊接工艺。

3. 成本与性能平衡

0603合金电阻的性能优于普通厚膜电阻，但成本也更高。在选型时，需根据应用需求平衡成本与性能。对于一般用途，金属膜电阻（0.33W）可覆盖0.01Ω~0.68Ω范围，适合中低精度需求。

0603合金电阻选型是一个需要综合考虑多方因素的过程。关键参数包括阻值、精度、功率容量、温度系数和可靠性指标。通过充分了解0603合金电阻的特性及应用需求，工程师可以做出合理的选型决策，确保电子系统的高性能和高可靠性。在选择0603合金电阻时，务必参考制造商提供的数据手册，并根据实际应用条件进行验证测试，以达到最佳设计效果。
