充电头网最近从拆解中发现东科半导体推出的合封氮化镓 DK8120AP。

该芯片属于东科半导体 DK81xxAP 系列，是一款集成 700V GaN HEMT 的 AC-DC 电源管理功率开关芯片，支持恒功率功能并工作在准谐振模式，适用于高功率密度快充充电器、适配器、笔记本电脑适配器、平板电脑适配器以及辅助和待机电源等应用。

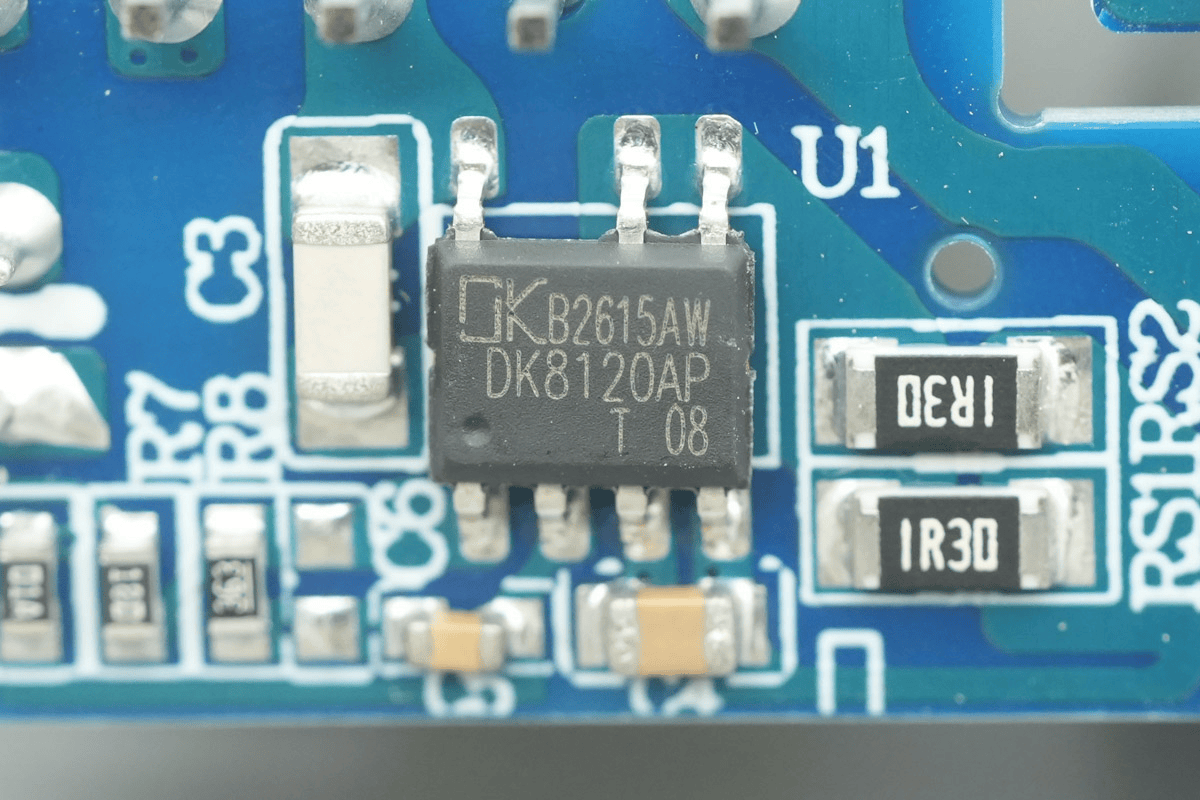

东科半导体 DK8120AP

东科半导体 DK8120AP 内部集成 700V GaN HEMT，将 GaN 功率器件与 AC-DC 电源控制功能集成在一颗芯片内部，有助于减少外置功率器件及外围元件数量，满足小体积、高效率和高功率密度电源的设计需求。

DK8120AP 采用 QR 准谐振工作模式，芯片内置谷底检测电路，能够检测反激电源开关节点的电压谷底，并选择合适的时机开启内部 GaN 功率器件，从而降低开关损耗，提升电源转换效率。芯片最高开关频率限制为 110kHz，可兼顾高频工作与系统稳定性。

这款芯片还支持恒功率功能，并具有低于 50mW 的待机功耗。在不同负载条件下，可通过恒功率控制对输出功率进行限制，同时降低电源空载和待机状态下的自身功耗。

在控制及 EMI 优化方面，DK8120AP 内置退磁检测电路，可检测反激变压器的退磁状态，并内置抖频电路，通过对开关频率进行调制，有效改善 EMI 特性，为高功率密度电源设计提供便利。

为了提升系统可靠性，DK8120AP 还提供了丰富的保护功能，包括 VCC 过压及欠压保护、芯片过温保护、初级过流保护、输出过压及欠压保护。同时还支持 VS 上拉电阻开路保护、VS 下拉电阻短路保护以及 CS 电阻短路保护，可在异常工况下为电源系统提供安全保障。

DK8120AP 采用 ESOP-7 封装，适用于高功率密度快充充电器、适配器，以及笔记本电脑、平板电脑、台式机电源适配器等产品，并可应用于辅助电源和待机电源。

充电头网总结

东科半导体 DK8120AP 将 700V GaN HEMT 与 AC-DC 电源控制功能集成于单颗芯片，并支持恒功率、QR 准谐振、谷底检测及多重保护功能，可在精简外围器件的同时兼顾转换效率和系统可靠性，适合高功率密度快充及适配器应用。
