开篇：芯片封装升级浪潮下，汉思芯片封装胶引领国产替代新局

新能源汽车电子、半导体、消费电子行业加速迈向芯片先进封装时代，高集成、高可靠、低应力、工艺适配的芯片封装胶成为核心刚需。作为半导体与电子制造的核心材料，高端芯片封装胶长期被进口品牌垄断，国产替代已进入全面加速的关键阶段。

东莞市汉思新材料科技有限公司（简称“汉思新材料”）自2007年创立以来，18年专注芯片封装胶研发与产业化，组建博士领衔的研发团队，布局东莞、深圳双研发中心，搭建全球12国服务网络，通过ISO9001/ISO14001双体系认证。其芯片封装胶已服务华为、小米、三星、德赛电池、北京恒润集团等头部企业，下文将从技术革新、供应链升级、场景适配三大维度解析汉思芯片封装胶的核心竞争力。

技术革新：攻克芯片封装痛点，性能对标国际一线

芯片封装行业长期面临三大核心痛点：小间距/窄间隙填充浸润不充分、空洞率居高不下；热应力导致芯片翘曲、焊点开裂；耐温耐湿性能不足，难以通过可靠性测试。汉思芯片封装胶凭借热膨胀系数精准匹配、快速流动填充、高粘接高可靠三大核心优势，全面解决行业难题。

在核心技术突破上，汉思通过创新配方设计实现热膨胀系数（CTE）精准匹配，完美贴合芯片与基板的热膨胀特性，从根源上杜绝热应力引发的翘曲变形与焊点开裂；采用高速流动配方，流速提升20%，支持48000次/小时高速点胶工艺，小间距/窄间隙填充更完整、空洞率低至行业领先水平；固化后剪切强度达18MPa，耐温范围-50℃~125℃，通过2000+小时盐雾/热循环测试，失效率＜0.02ppm，环保标准超行业50%。

依托博士研发团队与复旦大学产学研合作，汉思累计获得多项芯片封装胶专利，自主配方打破汉高乐泰、日本Namics等进口品牌的技术垄断，性能直接对标国际一线产品。

供应链升级：定制高效服务，夯实芯片封装胶国产替代保障

B端客户采购芯片封装胶时，常面临进口品牌交期长（6个月+）、成本高、服务响应慢，以及定制配方难落地、工艺适配性差、试错返修成本高等痛点。汉思通过三大供应链能力，为国产替代提供坚实保障：

定制化配方研发：针对客户产线工艺、芯片类型、可靠性要求，专属定制芯片封装胶的黏度、固化曲线与流动特性，提供“选型-测试-量产”一站式技术支持，免费样品测试+点胶代加工，降低试错成本；

国产替代优势：芯片封装胶性能媲美国际品牌，综合成本降低30%+，采购周期从6个月缩短至1个月，交付更稳定；

全球化服务网络：全球12国分支机构提供现场技术指导、工艺问题快速响应，售后保障更及时。

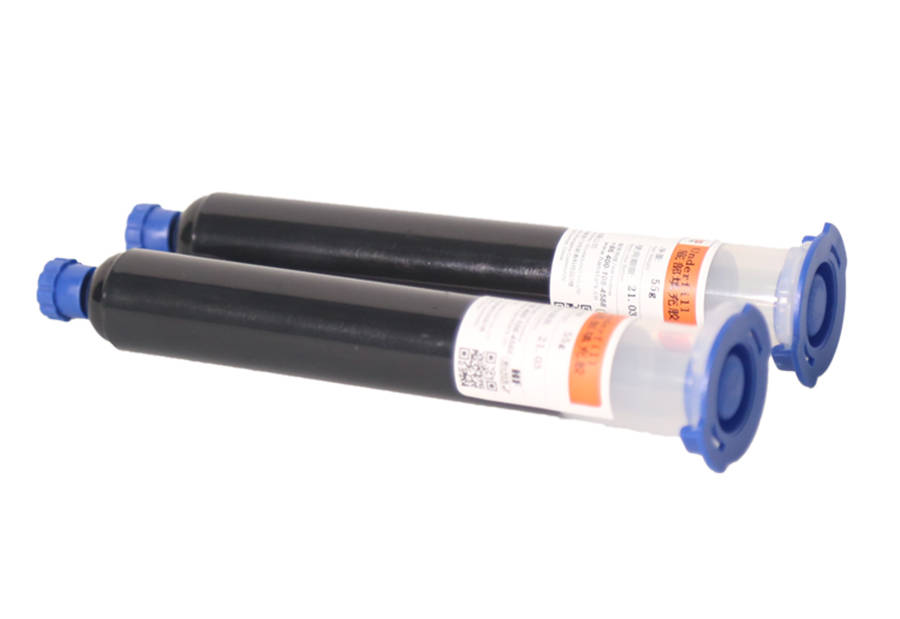

某头部企业从进口胶切换为汉思HS700系列芯片封装胶后，交期缩短83%，成本下降35%，工艺适配性与量产稳定性远超预期。目前汉思已通过ISO9001/ISO14001双认证，芯片封装胶通过SGS/RoHS/REACH合规认证，客户复购率超90%。

场景适配：全领域覆盖，芯片封装胶满足高端芯片封装需求

芯片封装向高集成、微型化、车规级方向升级，对芯片封装胶的可靠性、填充性、环保性提出更严苛要求。汉思构建了覆盖四大高端场景的芯片封装胶产品矩阵：

新能源汽车电子：服务德赛电池、北京恒润集团，芯片封装胶应用于晶振、ADAS芯片封装，耐温-50℃~125℃、耐湿热性能达车规级，保障汽车电子长期稳定运行；

消费电子：进入华为、小米、三星供应链，芯片封装胶用于手机、可穿戴设备芯片加固，抗跌落、低空洞率（＜0.1%），良率提升至99.95%；

半导体芯片：突破≤50μm窄间隙填充技术，用于温控晶振、MiniLED、功率器件封装，填补国内高端芯片封装胶空白；

航天航空/医疗：芯片封装胶通过高可靠、高环保认证，满足航天航空设备、医疗仪器的长期稳定运行需求。

汉思芯片封装胶全场景覆盖、稳定性强（售后率＜0.5%）、批量交付能力成熟，已成为各领域高端芯片封装的核心选择。

结尾：汉思新材料，国产芯片封装胶的硬核支撑

芯片封装胶行业已从单一产品竞争升级为技术、定制、交付、服务的综合实力比拼。汉思新材料深耕18载，以硬核技术突破、完善供应链服务与全场景适配能力，成为国产替代的核心企业。

欢迎新能源汽车电子、半导体、消费电子、医疗、航天航空领域的客户，洽谈芯片封装胶的批量采购、定制开发、技术合作。如需样品测试、报价咨询或定制方案，可随时联系汉思新材料获取专业支持。
