在消费电子、汽车电子及通信设备的高速发展背景下，贴片电阻作为PCBA中基础的无源元件之一，其内部质量直接决定了整机的长期可靠性。然而，由于厚膜贴片电阻结构精密、封装微小，传统的目视检查或2D X-Ray透视往往难以全面揭示其内部隐患——焊锡空洞、界面分层、电极裂纹等缺陷被隐藏在封装内部，成为潜在的失效诱因。

如何在不破坏样品的前提下，实现贴片电阻内部结构的"透明化"检测？贴片电阻CT扫描（工业计算机断层扫描）技术，正是解决这一难题的核心手段。

一、什么是贴片电阻CT扫描？

工业CT扫描，全称为工业计算机断层扫描（Industrial Computed Tomography），是一种基于X射线透射原理的非破坏性检测技术。与常规2D X-Ray检测不同，贴片电阻CT扫描通过360°旋转采集多角度的X射线投影数据，经计算机重建算法生成高分辨率的三维体数据，实现对电阻内部结构的逐层剖析与立体可视化。

相比传统检测手段，CT扫描的核心优势在于：

对于厚膜贴片电阻而言，CT扫描能够清晰呈现电阻本体、焊端、焊锡层及界面结合状态，使材料性质分析、缺陷检测、三维重建等变得精准而高效。

二、贴片电阻常见内部缺陷类型

在SMT回流焊及长期使用过程中，贴片电阻内部可能产生以下典型缺陷，这些正是CT扫描的重点检测对象：

1. 焊锡空洞（Void）

回流焊过程中，助焊剂挥发或气体残留易在焊锡内部形成空洞。空洞率超标会降低散热效率与机械强度，是IPC-A-610标准重点管控的指标之一。

2. 界面分层与裂纹

电阻本体与焊端、焊端与焊锡之间的界面分层，以及陶瓷基体微裂纹，传统方法极难发现，但CT扫描可通过灰度差异清晰识别。

3. 虚焊/冷焊

焊锡与焊端润湿不良导致的结合缺陷，CT切片可直观显示焊料填充不足或结合面不连续。

4. 电极结构异常

内部电极的偏移、断裂或异物夹杂，均可通过三维重建进行定位分析。

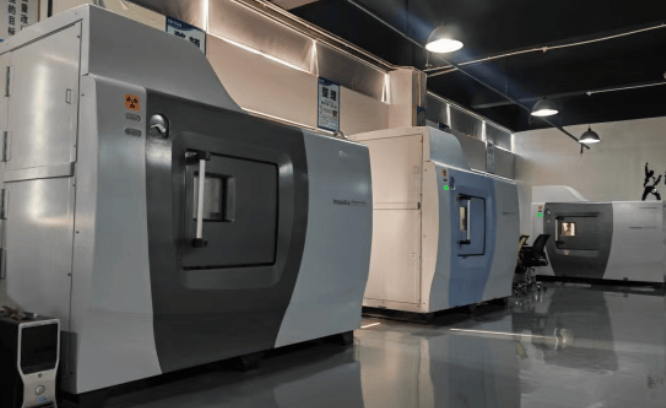

三、华南检测CT设备与技术实力

广东省华南检测技术有限公司作为专注电子元器件无损检测的第三方检测机构，配备了先进的工业CT检测系统，具备CNAS、CMA双重资质认证，检测报告权威可靠，全国范围支持寄样服务。

核心设备参数：

X射线发生器：最大管功率135W，管电压225kV，管电流1000μA，满足小型电子元器件高穿透力需求

X射线检测器：16寸平板检测器，有效像素3000×3000，确保图像采集的细腻度

最小体素分辨：1μm（对应成像视野约φ1mm），可分辨微米级空洞与裂纹

工件适配：最大支持φ400×H300mm样品，最大承重12kg，兼容各类贴片元件至小型模组

扫描功能：支持2D成像、3D CT扫描及自动分段扫描，实现大样品高分辨率全覆盖

射线防护：全防辐射安全柜，泄露剂量低于1μSv/h，保障样品与操作人员安全

四、案例：消费电子厚膜贴片电阻CT扫描检测

以下为我司为某消费电子客户提供的厚膜贴片电阻来料检验案例。客户在对供应商来料进行IQC抽检时，怀疑部分电阻存在焊接质量隐患，委托我司进行工业CT无损检测。

4.1 多视角断层切片分析

通过贴片电阻CT扫描，我们获取了样品的高分辨率三维数据，并进行了多视角虚拟剖切：

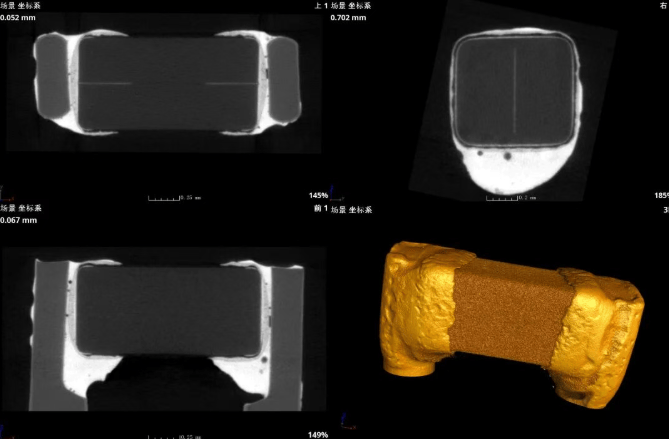

【图1：厚膜贴片电阻工业CT多视角断层切片与三维重建总览图】

从多视角切片可清晰观察到电阻本体、两侧焊端及焊锡填充的整体形貌。相比传统2D图像的叠加模糊，CT断层切片消除了结构遮挡，各层界面一目了然。

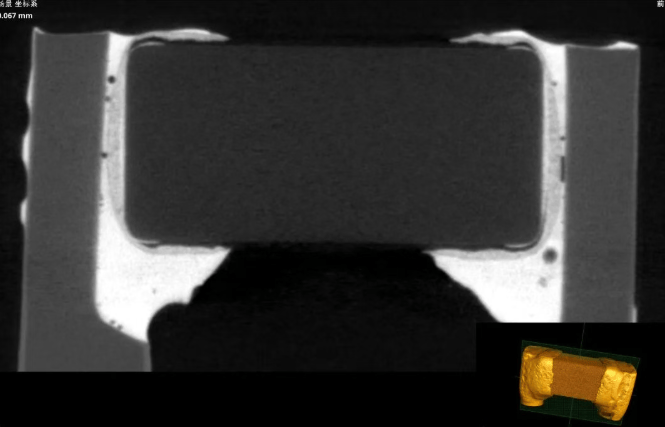

【图2：厚膜贴片电阻CT断层切片（前视切面）】

前视切面清晰展示了电阻本体与焊端的界面结合状态，可观察到焊锡在焊端区域的填充形貌及潜在的不连续区域。

【图3：厚膜贴片电阻CT断层切片（俯视切面）】

俯视视角直观呈现了电阻本体与两侧焊端的对称性、焊锡覆盖范围以及是否存在偏移或溢锡现象。

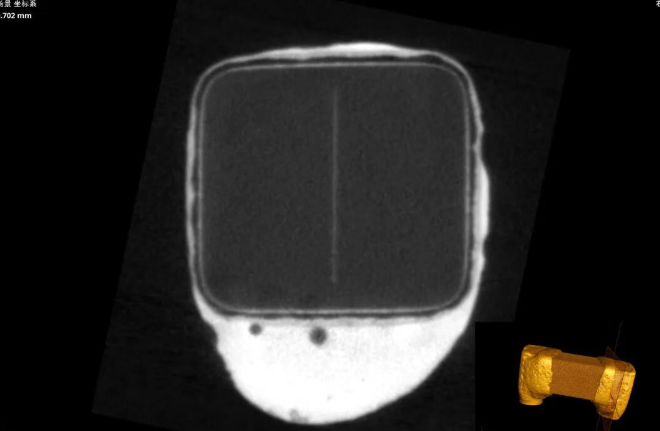

【图4：厚膜贴片电阻CT断层切片（右视切面）】

右视切面重点揭示了焊锡内部的孔洞缺陷。可以观察到焊锡层中存在明显的圆形低灰度区域，即为气体残留形成的空洞。

4.2 三维重建与缺陷可视化

【图5：厚膜贴片电阻三维CT重建可视化】

通过三维重建，样品的立体形貌得以完整呈现。金黄色的高亮区域为金属焊端与焊锡，深色区域为陶瓷电阻本体，结构边界清晰可辨。

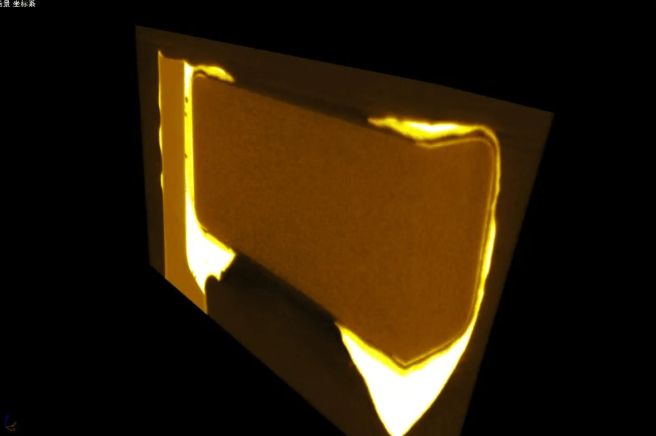

【图6：厚膜贴片电阻三维CT重建多角度观察】

多角度旋转观察可全面评估电阻本体与焊端的结合质量，识别任何角度的填充缺陷或结构异常。

4.3 缺陷定量分析

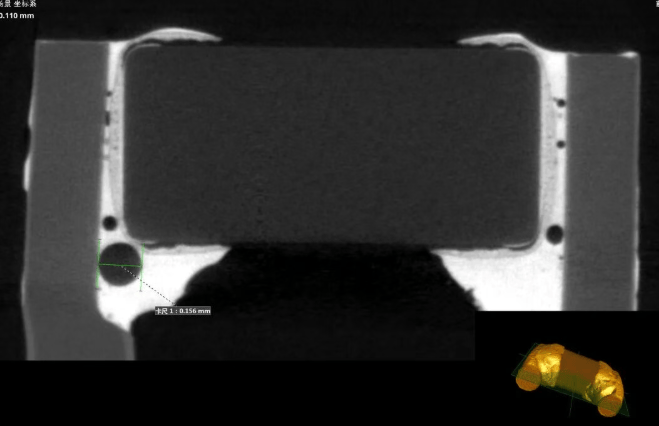

【图7：厚膜贴片电阻CT断层切片+尺寸测量】

基于CT数据进行准确测量，标注出焊锡内部空洞的直径约为0.156mm。这种微米级的定量能力是传统检测手段无法实现的，为客户判定来料是否合格提供了客观数据依据。

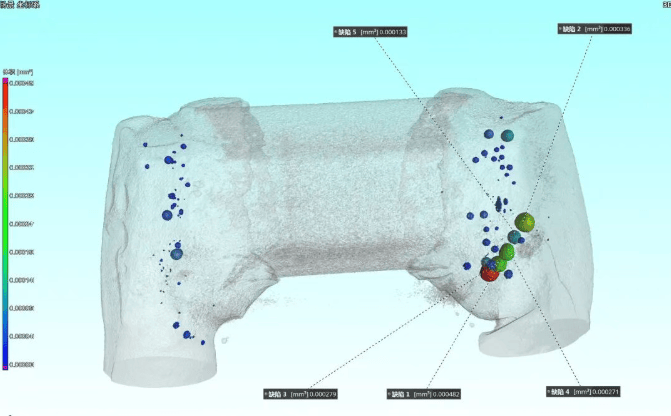

【图8：厚膜贴片电阻三维CT缺陷渲染】

通过缺陷渲染算法，系统自动识别并彩色标注了样品中全部空洞缺陷的空间分布。不同颜色代表不同体积等级的空洞，左侧为焊端区域分散的小空洞，右侧则存在多个体积较大的集中空洞群。

检测结果总结： 该批次电阻焊锡空洞分布不均，部分样品右侧焊端空洞聚集明显，建议客户结合IPC标准评估空洞率是否超标，并向供应商反馈回流焊工艺优化需求。

五、贴片电阻CT扫描的典型应用场景

1. 来料检验（IQC）

对供应商交付的贴片电阻进行批次抽检，提前拦截存在焊接空洞、结构缺陷的来料，避免流入产线造成后续返工或市场失效。

2. 失效分析（FA）

针对客户端出现的电阻开路、阻值漂移、过热烧毁等失效现象，通过CT扫描定位内部缺陷，判定失效根因，明确责任归属。

3. 工艺验证与优化

在SMT制程开发阶段，对比不同回流焊温度曲线、焊膏品牌、钢网开孔方案下的电阻焊接质量，用数据驱动工艺参数优化。

4. 可靠性验证

配合温度循环、湿热老化等可靠性试验前后对比，评估电阻内部结构在环境应力下的演变规律。

六、为什么选择华南检测？

七、结语

在电子元器件质量要求日益严苛的今天，贴片电阻CT扫描已成为来料检验与失效分析中不可替代的技术手段。它不仅能"看见"内部缺陷，更能"量化"缺陷，为质量决策提供科学依据。

广东省华南检测技术有限公司凭借专业的工业CT设备、CNAS/CMA资质保障及丰富的电子元器件检测经验，致力于为客户提供精准、高效、可靠的无损检测服务。

全国寄样检测流程：

联系客服确认检测需求与样品信息

按指引寄送样品至实验室

工程师执行CT扫描与数据分析

出具权威检测报告（含CNAS/CMA章）

如需贴片电阻CT扫描检测服务，欢迎咨询获取检测方案与报价。
