国家管网场景下的智能恒电位仪安装有严格的行业规范要求，全流程需符合SY/T 0036阴极保护施工标准，保障长输管道系统长期稳定运行。

一、安装前准备工作

技术与图纸核查：熟读国家管网阴极保护相关规范，核对施工图纸，明确设备安装位置、输出回路数量、参比电极与辅助阳极的布设路径，确认被保护管道的目标保护电位区间为-0.85V~-1.20V（vs CSE）。

设备与材料验收：开箱检查恒电位仪外观无磕碰变形，核对铭牌上的防爆等级、输出电流/电压参数完全符合设计要求，查验产品防爆合格证、出厂检验报告，严禁使用无资质产品。配套电缆选用铜芯防水电缆，参比电极电缆必须采用屏蔽电缆抗干扰。

现场条件确认：选定干燥通风、无强腐蚀、无剧烈振动的场站仪表间位置，户外安装需配备IP65以上防护机柜，提前做好防水防尘、防晒防潮的基础防护措施。

二、现场核心安装与接线规范

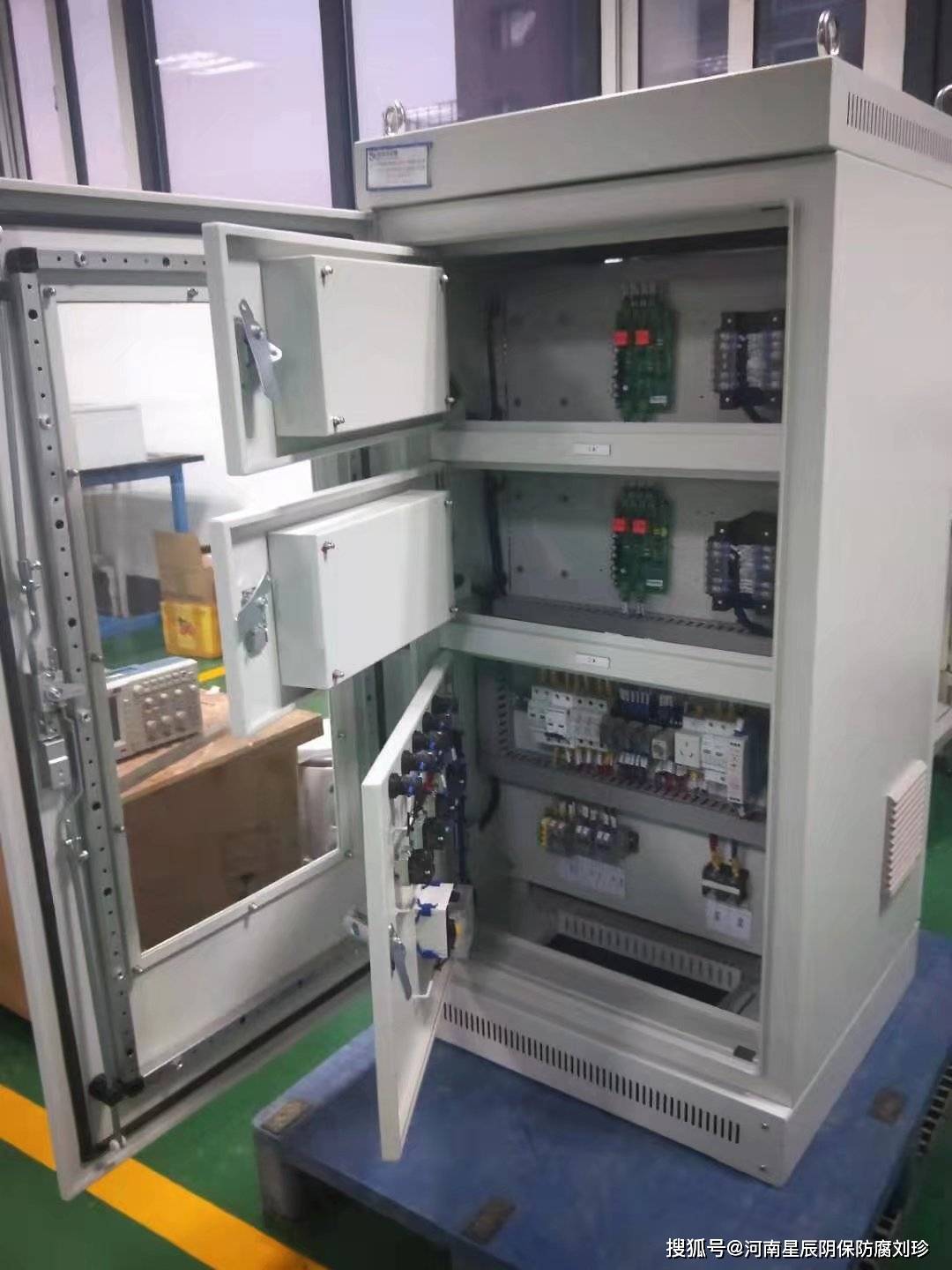

主机固定安装：将恒电位仪牢固安装在机柜内，机柜与接地网可靠连接，接地电阻≤4Ω，保障设备运行安全。

接线严格区分极性：正极接辅助阳极地床，负极接被保护管道，参比电极接线牢固，屏蔽层单端规范接地，避免信号干扰导致电位采样失准。

配套部件布设：辅助阳极地床按设计标准距离埋设，参比电极紧贴管道顶部上方30~50cm的潮湿土壤中布设，避开杂散电流干扰点位，保障电位采样精准。

三、通电调试与验收流程

静态通电前检查：再次核对所有接线无短路、断路，确认格兰头全部拧紧，接地连接可靠。合上电源后设备指示灯正常亮起，无异常声响、异味。

动态参数调试：根据设计要求设置目标保护电位，选择恒电位模式，使用便携式参比电极在管道关键点位测量实际电位，微调参数直至全段管道电位稳定在有效保护区间内。

抗干扰测试：针对国家管网沿线电气化铁路、高压线路的杂散电流干扰场景，测试设备电位控制稳定性，确认无剧烈波动。

最终验收：检查设备安装牢固、铭牌清晰无损伤，所有运行参数达标，同步记录安装位置、调试数据、施工人员信息，完成资料归档。

四、国家管网场景专属注意事项

所有安装作业人员必须持有国家管网认可的施工资质，严格遵守场站动火、用电安全管理规定。

安装调试完成后需同步接入管网SCADA远传系统，确认远程数据上传、远程参数调控功能正常，满足无人值守运维要求。

安装全程做好施工记录，所有隐蔽工程影像资料同步上传至管网工程管理平台，满足后期运维溯源要求。
