在SMT生产作业中，极性元件焊反是最高发、零容错的致命不良，也是众多产线批量报废、成本飙升的核心诱因。很多焊反不良并非设备故障，而是人员经验作业、标识核对不到位、流程管控流于形式导致的人为问题。

今天顺海科技给大家整理了一份全品类极性元件识别汇总，涵盖电容、二极管、LED、电感、IC、晶振等常见极性器件，收藏起来！

一、极性元件：单向器件，贴装零容错

1、无极性常用元件：贴片陶瓷电容、贴片普通电阻、两脚贴片电感，焊接无需区分方向，任意贴装即可。

2、有极性核心元件：电解电容、钽电容、所有贴片二极管、贴片LED、多引脚电感/共模电感、各类贴片IC（SOIC/QFN/BGA等）。

极性元件是单向工作器件，贴装方向绝对不可以颠倒：

• 轻度问题：产品功能异常、性能不达标，导致成品返修；
• 严重问题：元件鼓包炸裂、短路烧毁，连带PCB板损坏，造成整板报废；
• 批量风险：一旦首件漏检、量产持续出错，会引发批量报废，大幅拉高物料、人工、时间成本。

所有极性元件贴装作业核心原则：元件本体标识+ PCB板丝印双向核对，100%确认无误后方可贴片。

3、通用识别原则：器件标记端（色带、缺口、圆点、切角）优先对应PCB丝印标记端，99%的SMT极性问题都符合这个规律。

二、电容类极性元件识别

1、贴片钽电容（极性极强，最易炸机）

器件本体识别：有色带、斜角、“+”号标记的一端为正极，整体外形规整，颜色多为黄色、黑色。

PCB丝印对应：器件正极标记，对齐PCB丝印的“+”号、斜角、色带标识。

反装后果：钽电容极性绝对不能反，反向通电瞬间过热炸裂，直接导致电路短路故障。

2、贴片铝电解电容

器件本体识别：器件上的色带标识端为负极，与钽电容极性标记相反。

PCB丝印对应：色带负极对齐PCB负极丝印，无标记一端对应PCB正极。

反装后果：区分钽电容、铝电解电容的标记逻辑，不能统一套用规则。

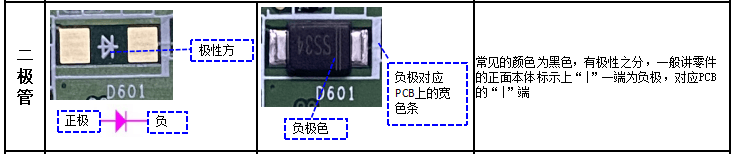

三、二极管类极性元件识别（整流/续流/稳压通用）

所有SMT贴片二极管（SOD-323、SOD-123、SMA、SMB、SMC封装）均有极性，反向贴装会直接导致功能失效。

通用识别规则

器件本体识别：带有色带、凹槽、横线标记的一端为阴极（负极），无标记一端为阳极（正极）。

PCB丝印对应：PCB上二极管符号，竖线端为负极、三角端为正极，器件标记端对齐丝印竖线端。

反装后果：二极管反向击穿，电路单向导通功能完全失效，产品无法正常工作。

四、贴片LED极性识别（灯珠通用）

贴片LED无正负极丝印符号，完全依靠外形和PCB标识判断，是量产贴片常见不良点。

器件本体识别：本体缺角、斜边、色点底部标记端为负极；

PCB丝印识别：PCB焊盘缺口、负极符号、阴影区域，对应LED负极端；常规规则：缺口对缺口、对点对点。

反装后果：LED无法点亮，同时会出现漏电问题，长期通电易烧毁元件。

五、电感/磁珠类极性识别（区分有无极性）

1、无极性电感

普通两脚贴片绕线电感、片式磁珠：无方向要求，任意贴装，无需区分极性。

2、有极性电感（多引脚/功率类）

包含器件：共模扼流圈、贴片变压器、多引脚功率电感。

极性原理：存在绕组同名端相位关系，反向贴装会导致共模抑制比下降、传输效率归零。

识别方式：器件圆点、数字“1”标记为极性基准端，对应PCB圆点、星号、“1”字丝印。

六、IC芯片极性识别（全封装汇总）

所有多引脚贴片IC全部有极性，第一脚定位错误，会导致整颗芯片功能报废、烧损。

1、SOIC/SSOP/TSSOP封装

器件一端有半圆缺口、斜边，缺口左侧/斜边对应角为1号引脚；部分芯片搭配圆点标记，双重定位。

2、QFN封装

通过单斜边、专属圆点、横杠标记定位1脚，PCB对应丝印缺口、圆点对齐即可。

3、BGA封装

器件角落凹点、小圆点、缺口为1脚基准位；PCB对应角落圆圈、“A1/1”丝印标记。

通用引脚规则：芯片定位1脚后，引脚序号逆时针依次递增，所有贴片IC均适用此规则。

七、贴片晶振、TVS管、稳压管、二极管等小型两端器件

识别基准：依托本体色环、色带、缺角标识确认方向；

反装后果：晶振无法起振、设备无法启动；TVS管静电防护功能失效，产品极易被静电击穿损坏。

写在最后

极性元件贴装无小事，没有“差不多”的操作，只有“百分百正确”的标准。

SMT所有方向性、极性元器件，统一判定标准：本体标识+PCB丝印双向核对原则，绝对不能够凭借经验作业，用标准化流程从源头杜绝焊反不良，降低产线报废率与生产成本！
