本期为大家带来欧陆通旗下ASPOWER U1A-L10300-DRB 300W 单路热插拔开关电源的拆解，作为标准 1U 薄型机架电源，该产品同时支持100-240V交流、200-240V直流双输入模式，可适配多场景机房供电环境。

输出则采用行业通用 12V 主路 + 5V 待机架构，兼顾设备主供电与待机唤醒需求。电源自带热插拔机械脱扣、状态指示灯，支持整机带电热插拔更换。并且产品通过了 CE、CCC、FCC 安规认证。下面我们就来看看它的具体设计。

ASPOWER 300W开关电源外观

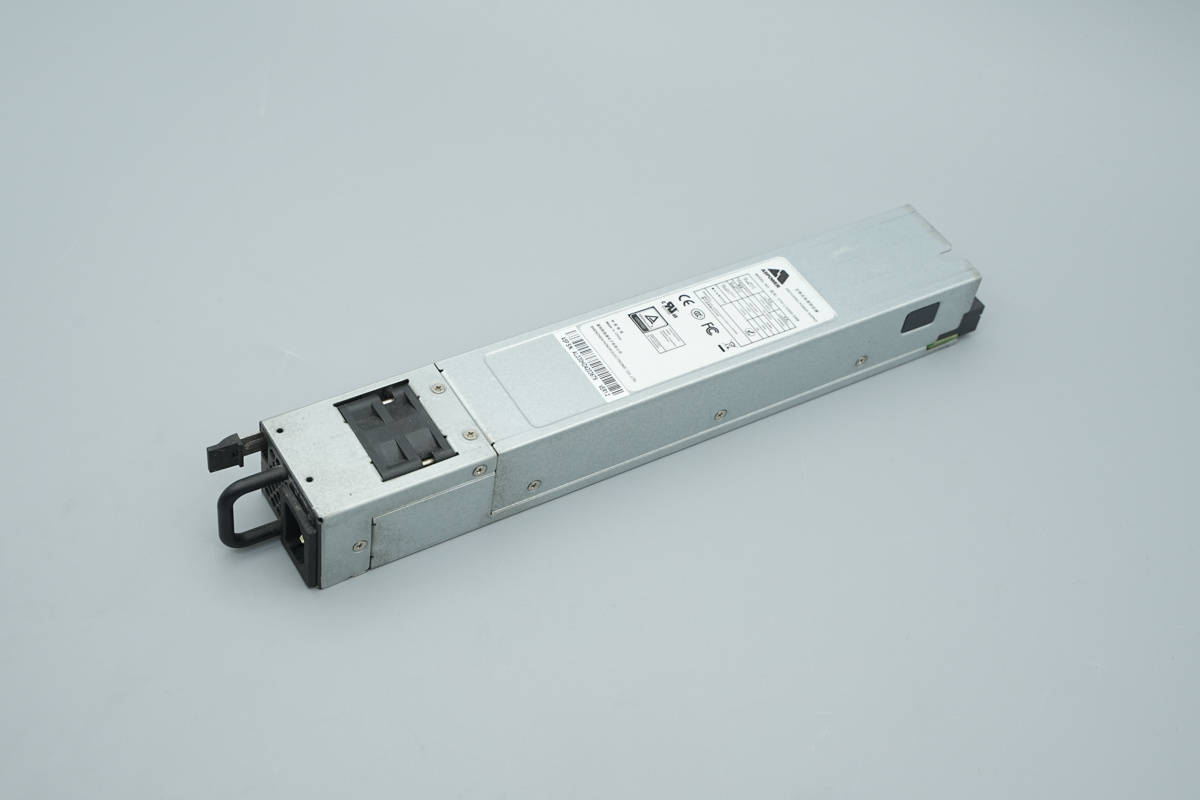

ASPOWER 300W开关电源采用镀锌钢板外壳，整个壳体由多块金属板拼接组成，通过卡扣以及螺丝进行固定。

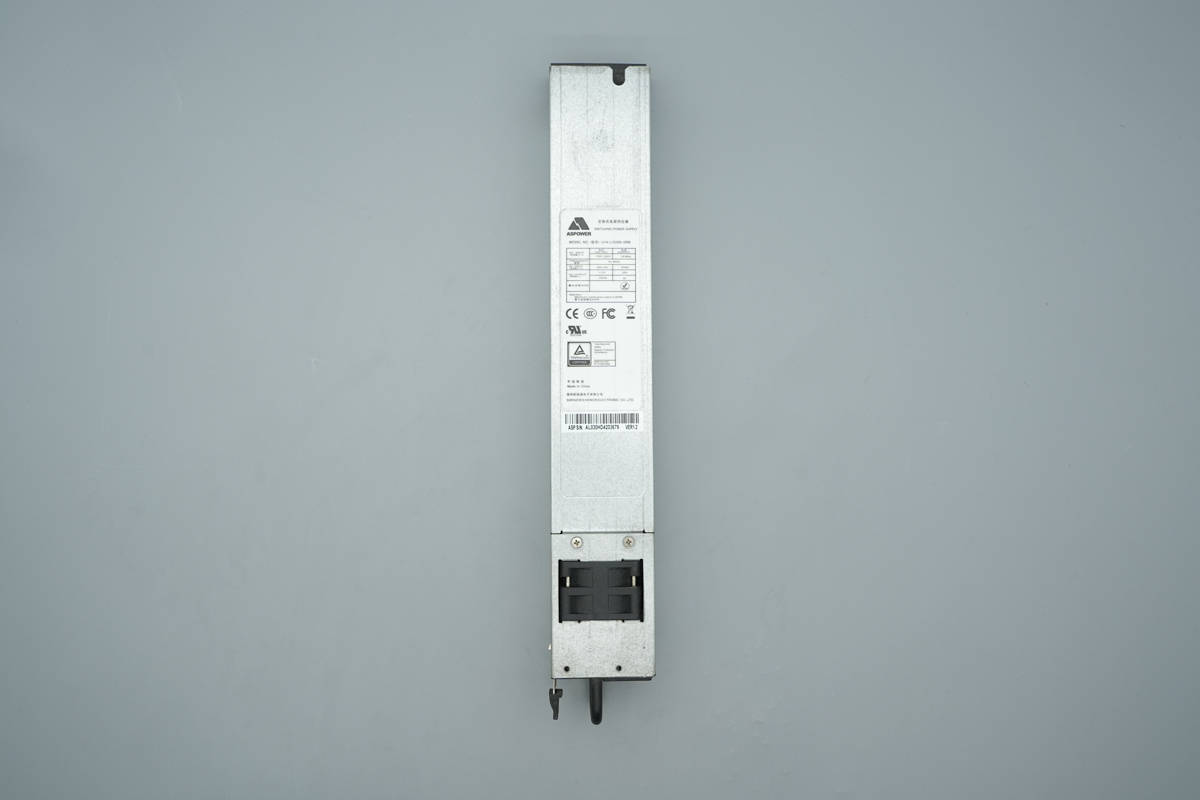

机身顶部贴有电源铭牌。

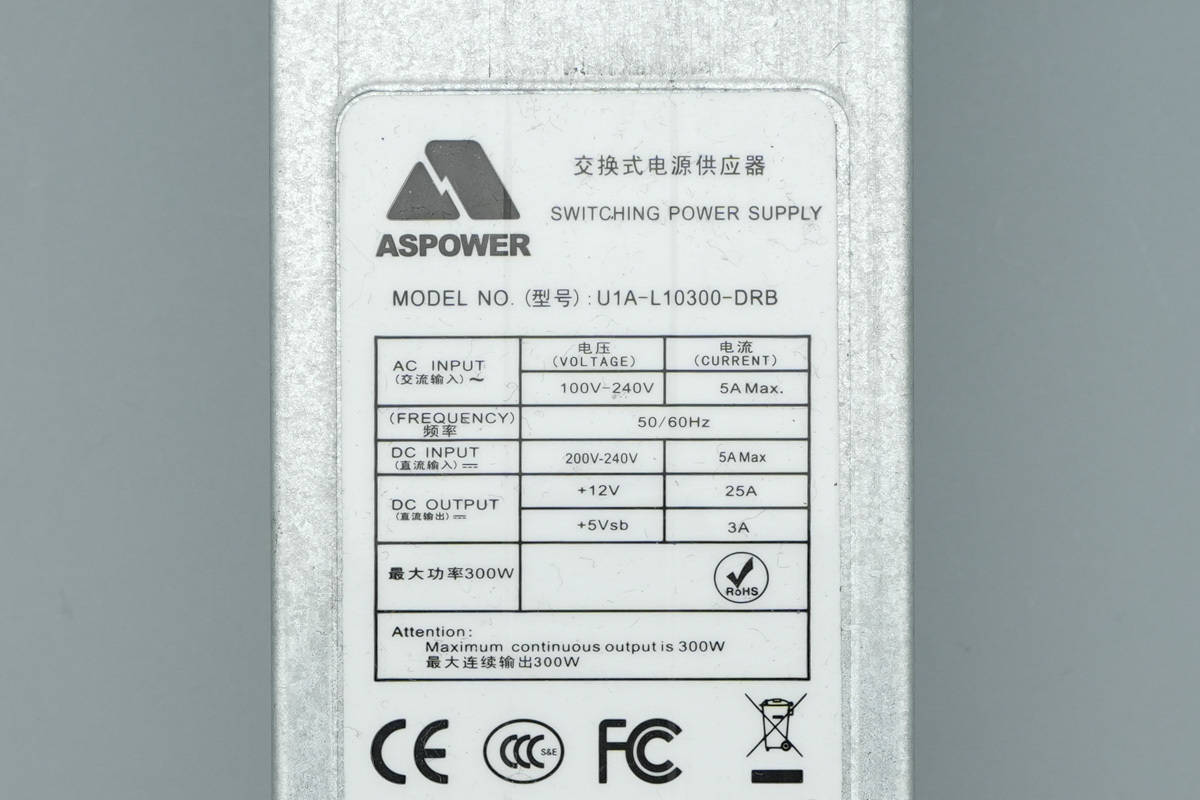

电源铭牌特写

型号：U1A-L10300-DRB

AC输入：100-240V~5A Max，50/60Hz

DC输入：200-240V~5A Max

DC输出：+12V ⎓ 25A，+5Vsb ⎓ 3A

最大输出功率：300W

最大连续输出300W

电源通过了CE、CCC、FCC认证。

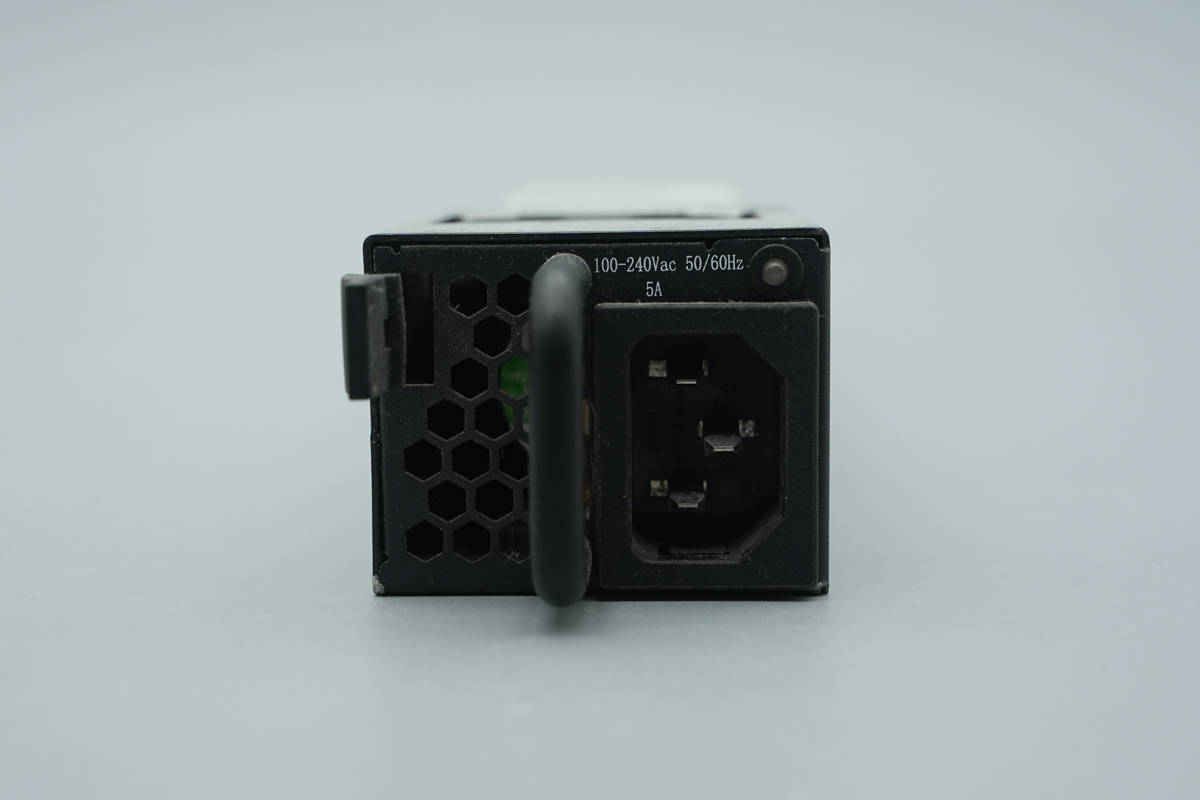

电源输入端设有品字插座、LED指示灯、提手和脱扣把手，左侧区域外壳冲孔通风，可见内部散热风扇。

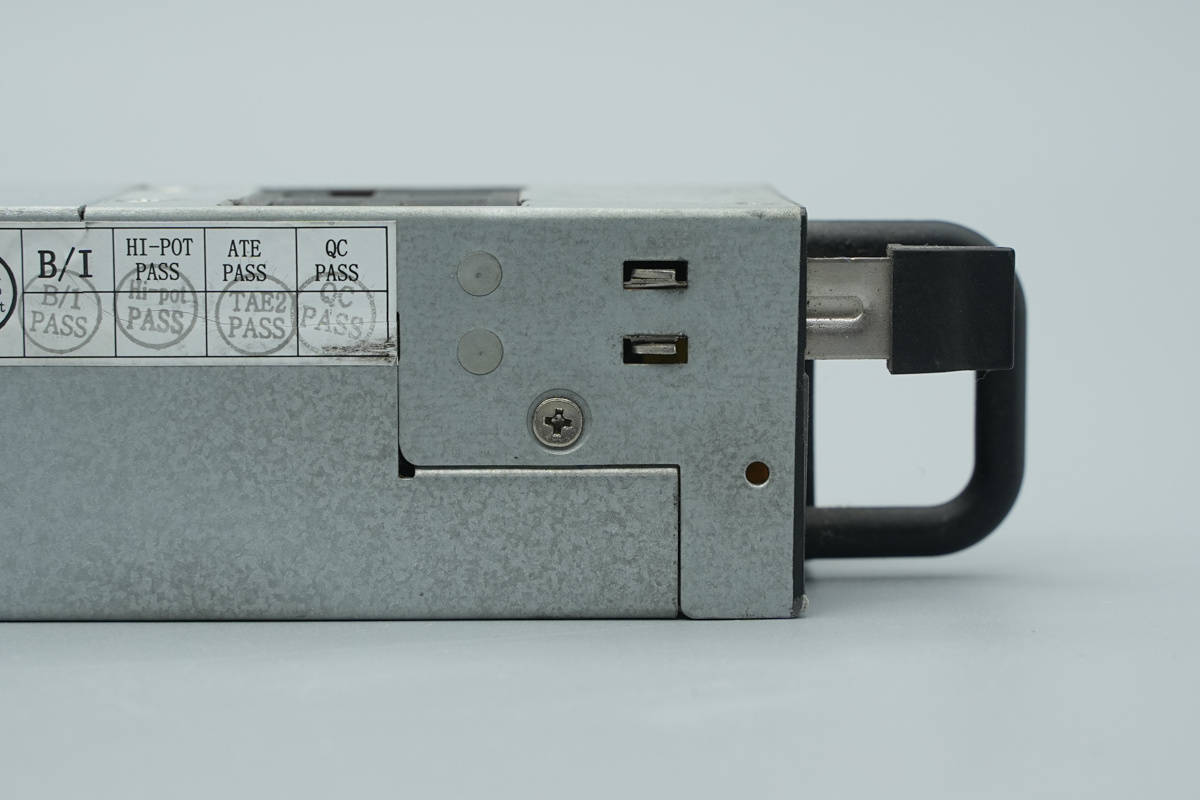

侧身设有与提手一体的规定卡扣。

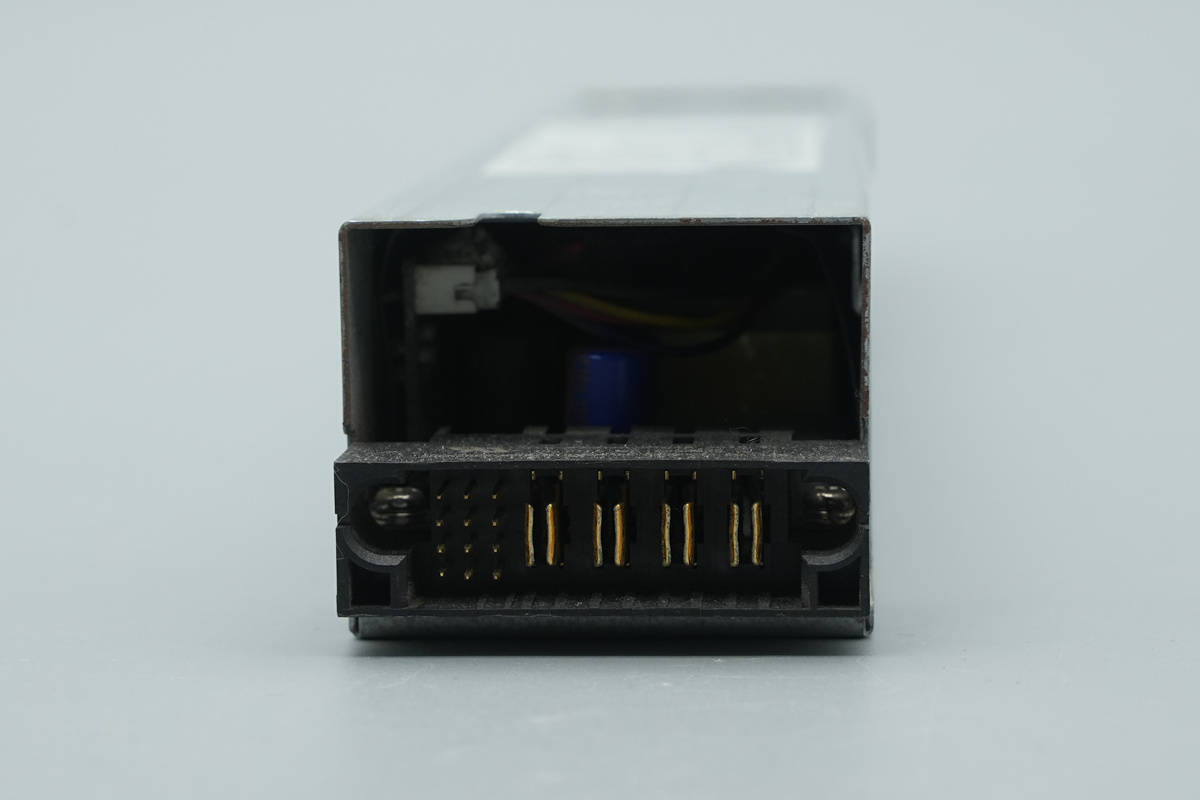

输出端为专用塑壳连接器，镀金接触插针。

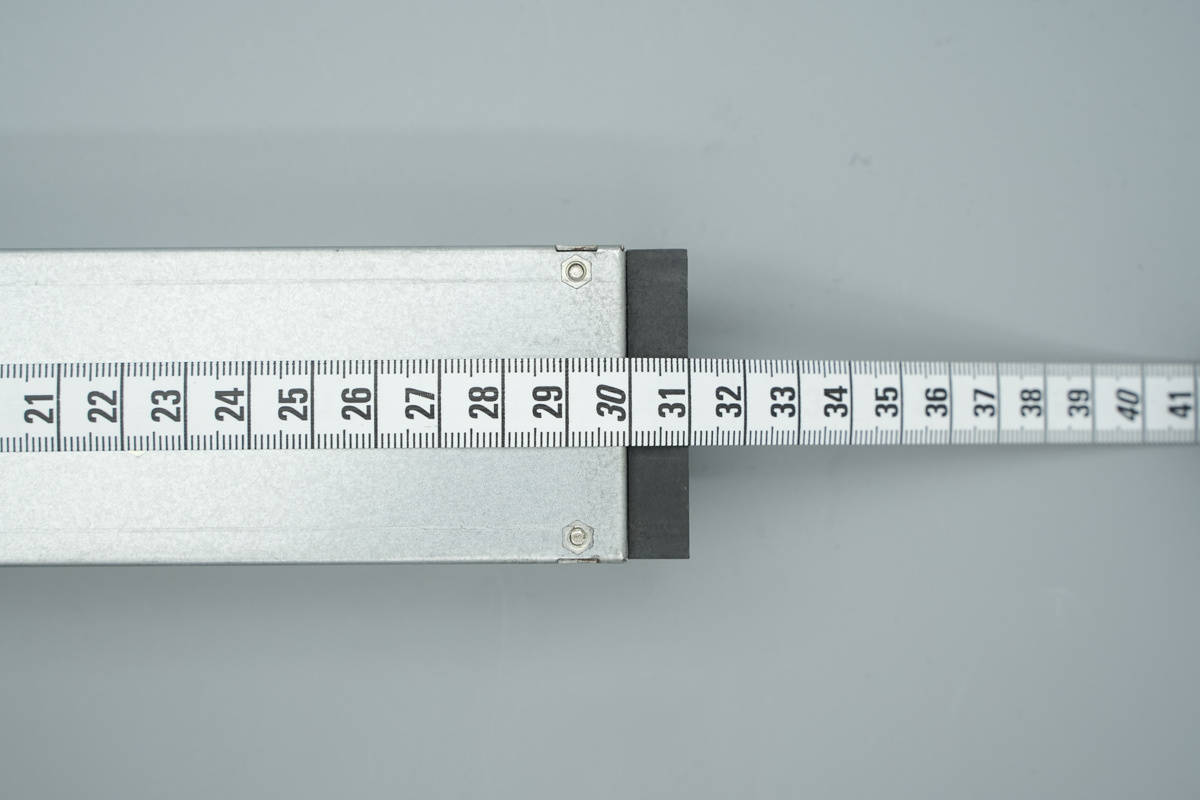

实测电源机身长度为31cm。

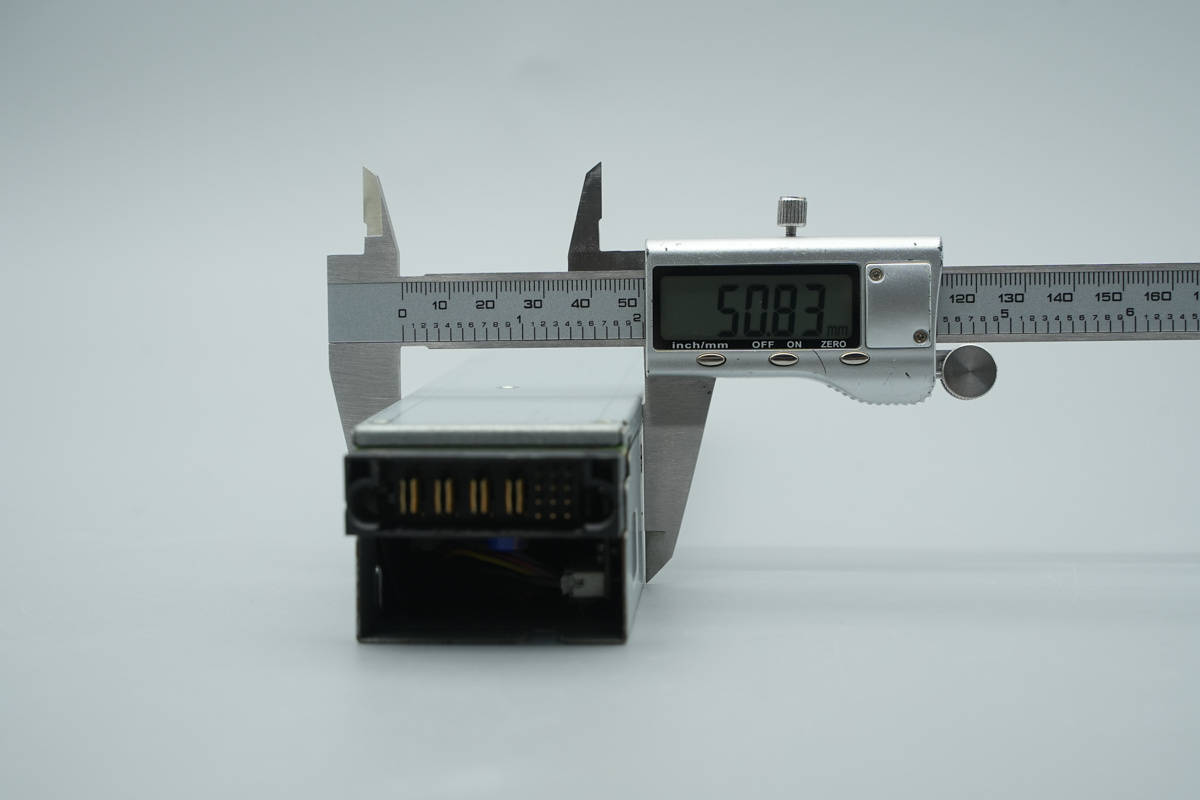

宽度为50.83mm。

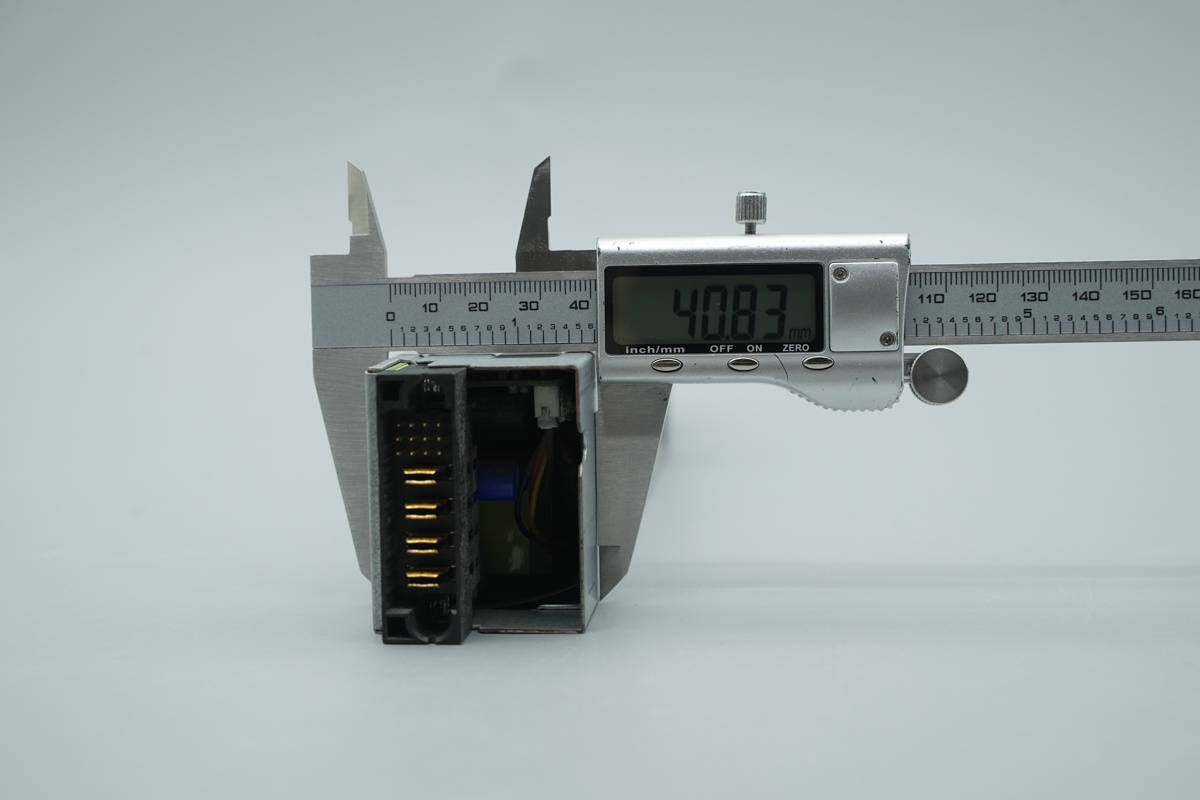

厚度为40.83mm。

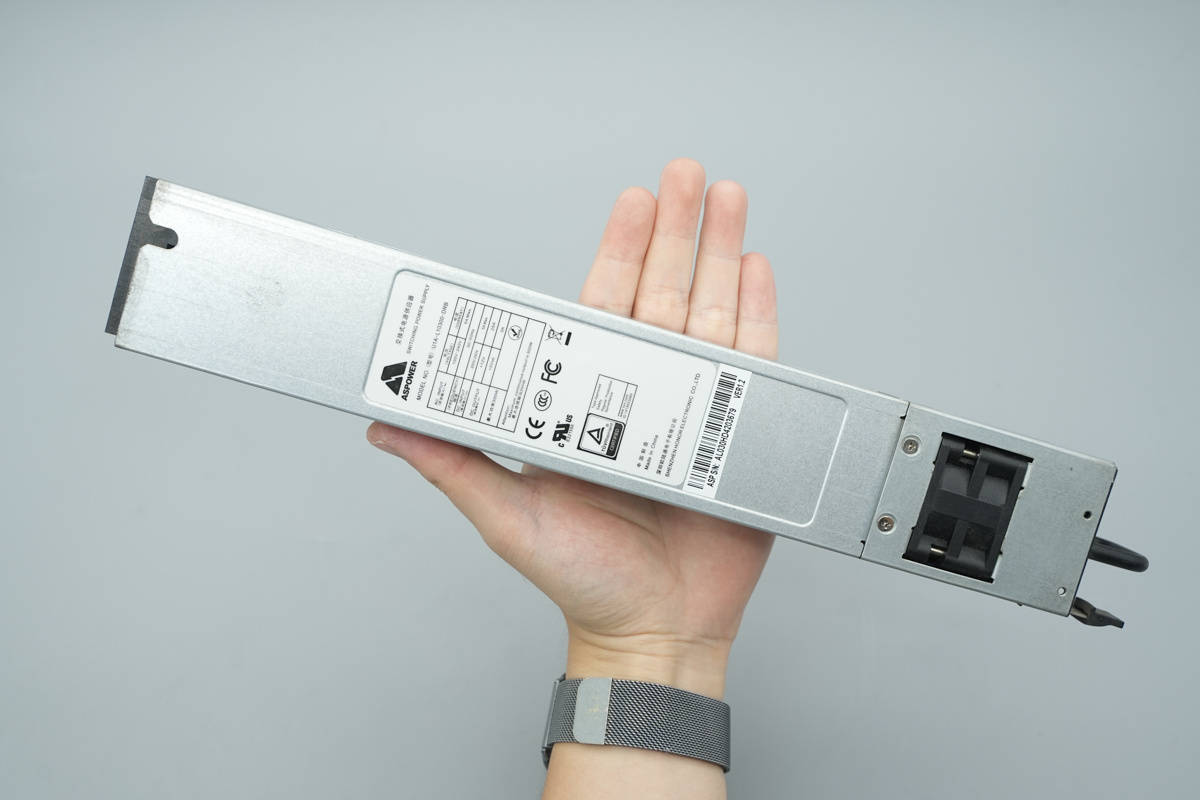

电源拿在手上的大小直观感受。

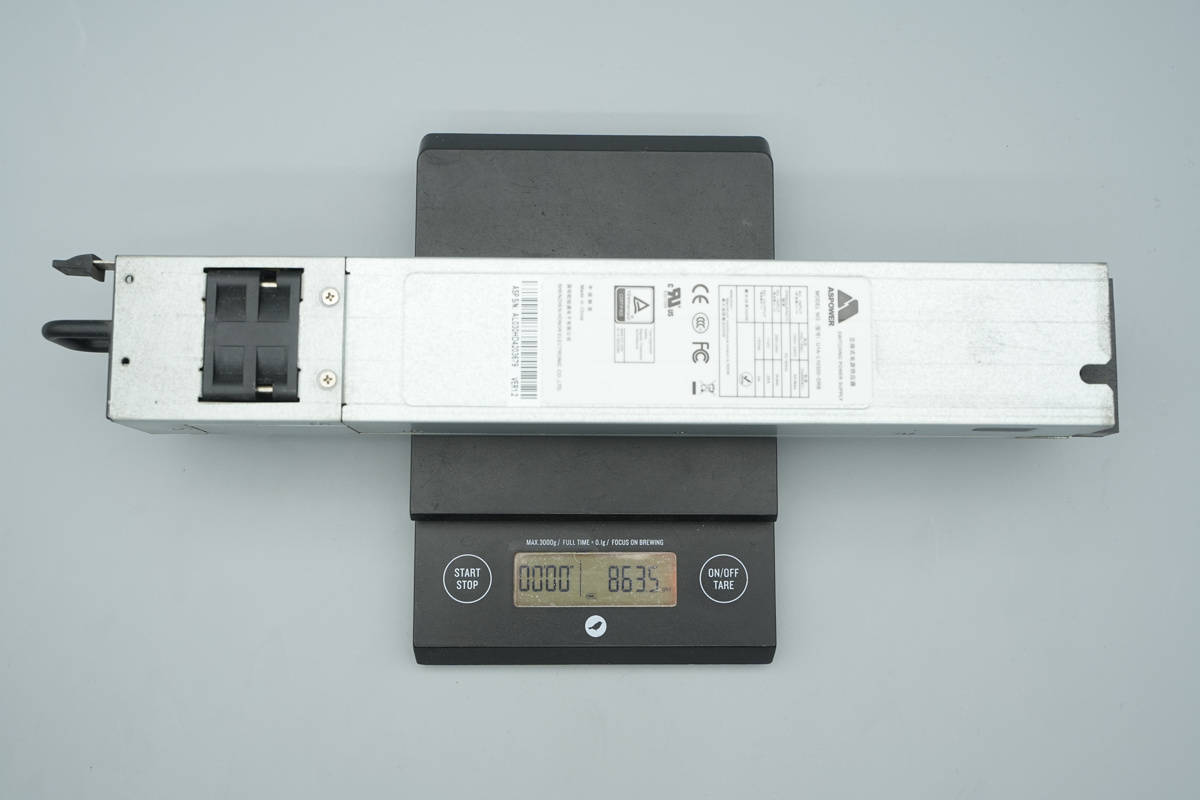

另外测得其重量约为864g。

ASPOWER 300W开关电源拆解

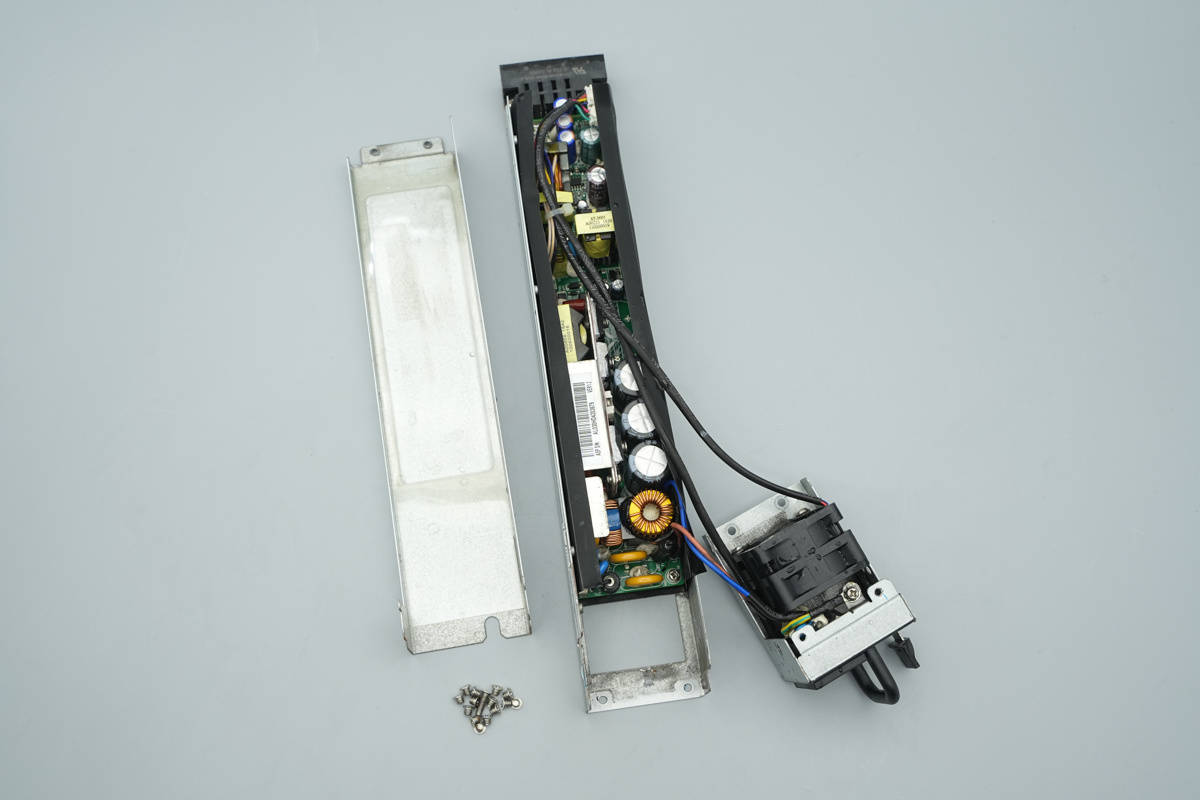

拆掉螺丝将电源外壳打开。

PCBA模块使用螺丝固定，连接导线冷压端子焊接，并外套绝缘管。

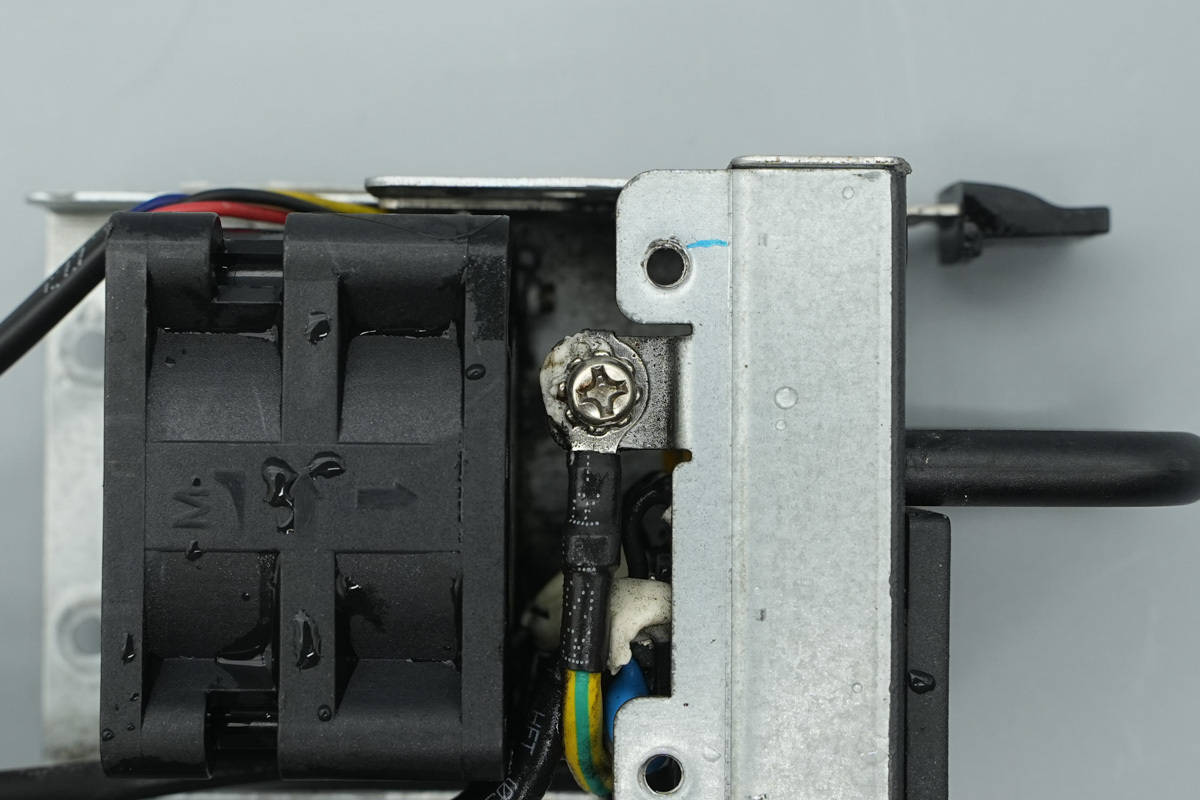

地线通过螺丝连接金属壳固定。

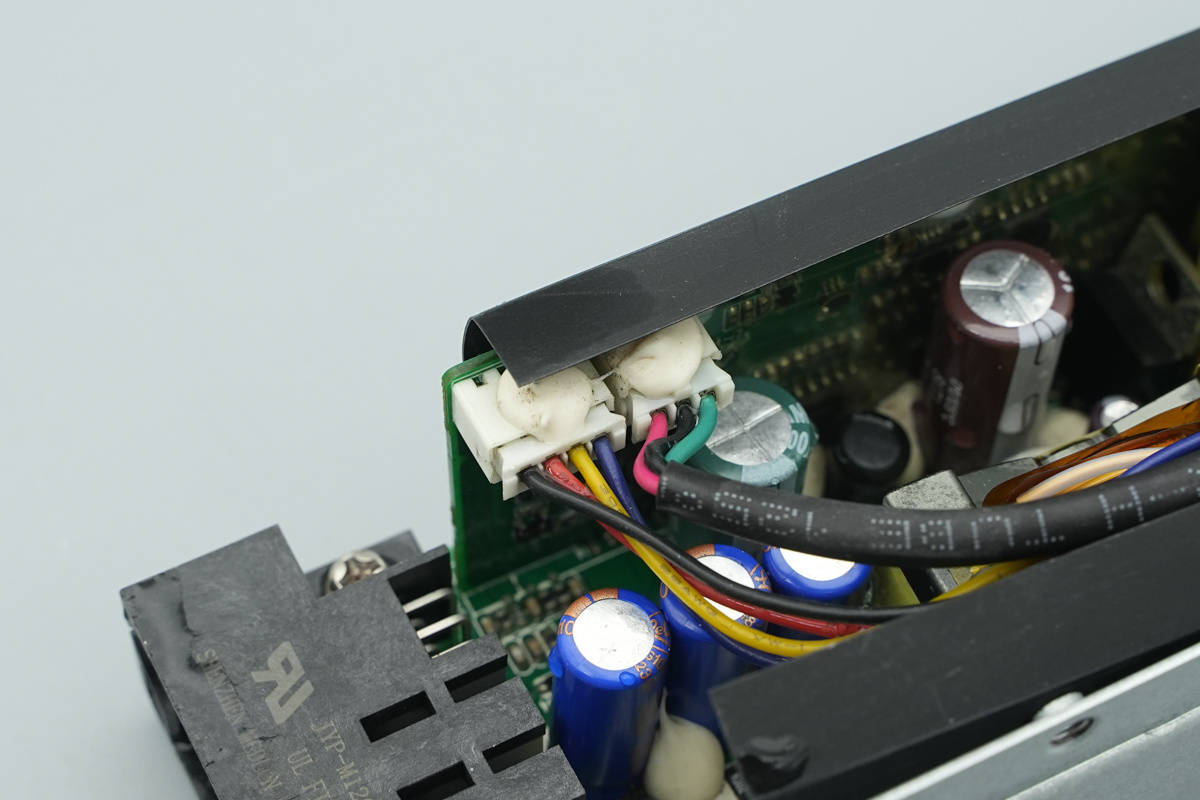

风扇与指示灯的连接导线为插拔式设计，连接到控制小板的插槽上并打胶加固。

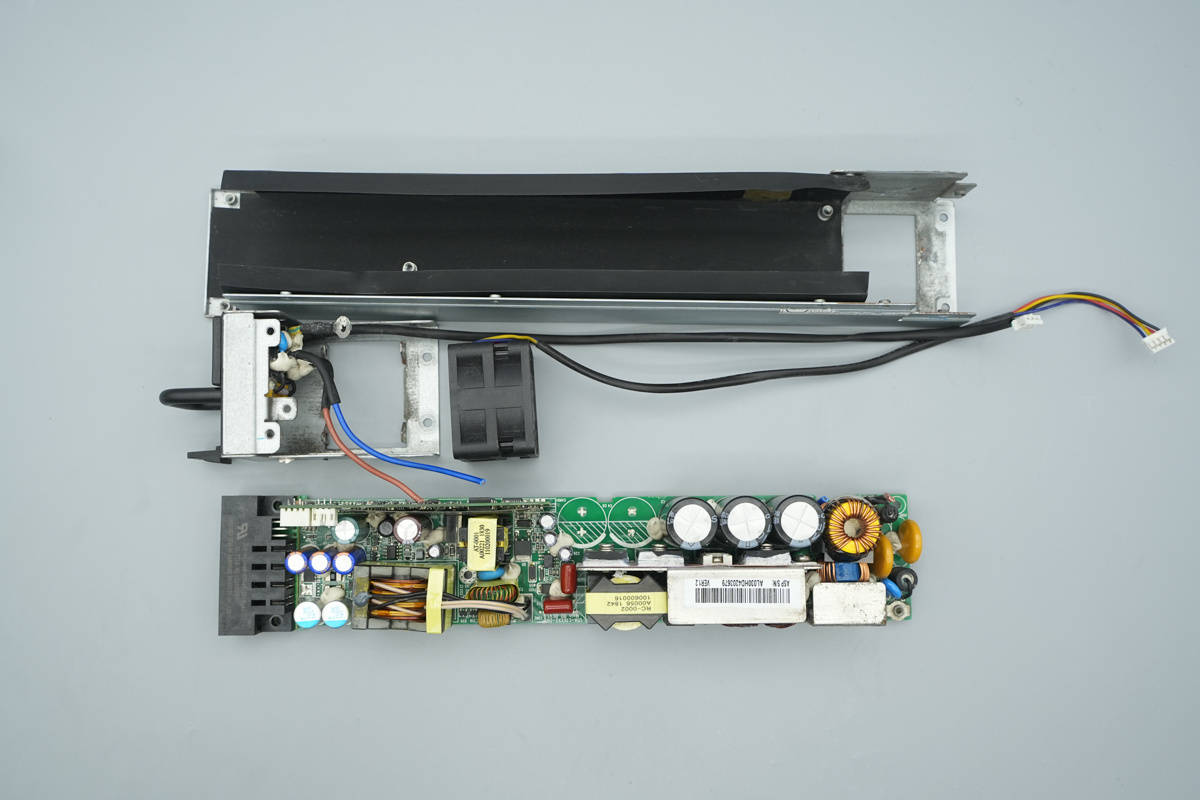

拆掉螺丝取出PCBA模块。

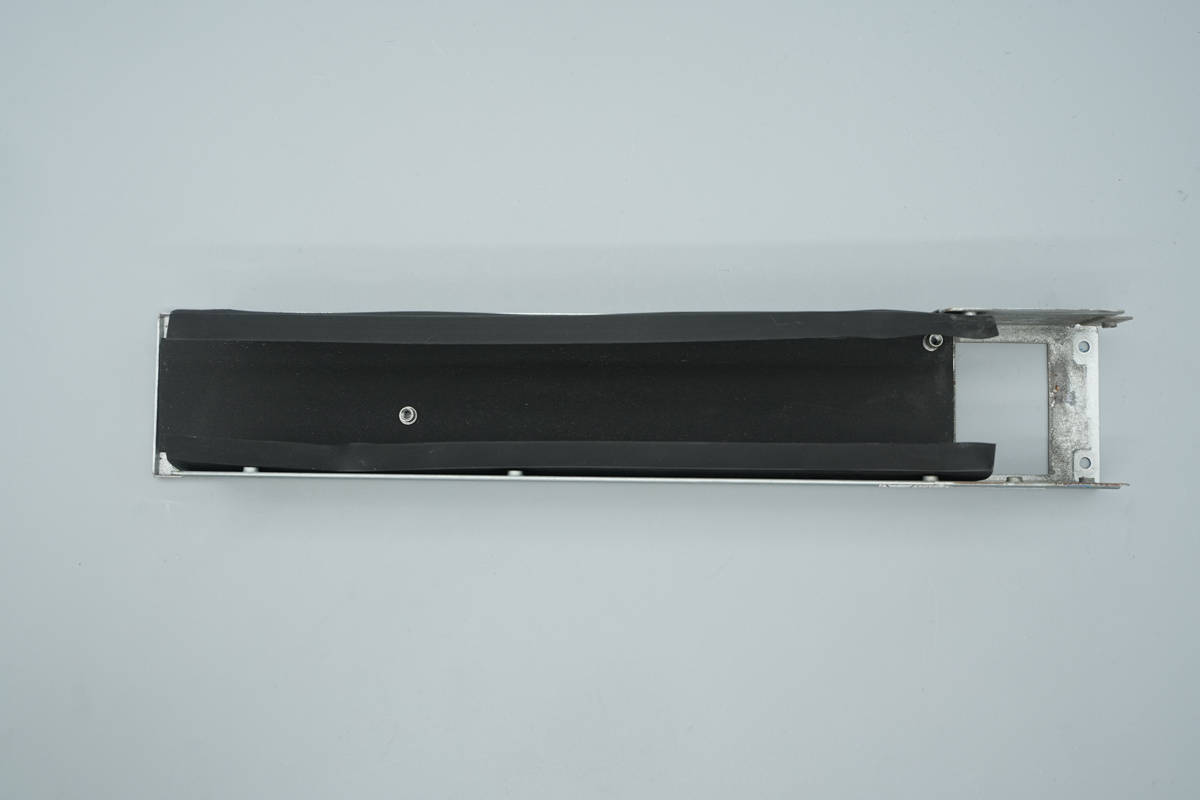

另一半外壳上设有麦拉片隔离绝缘。

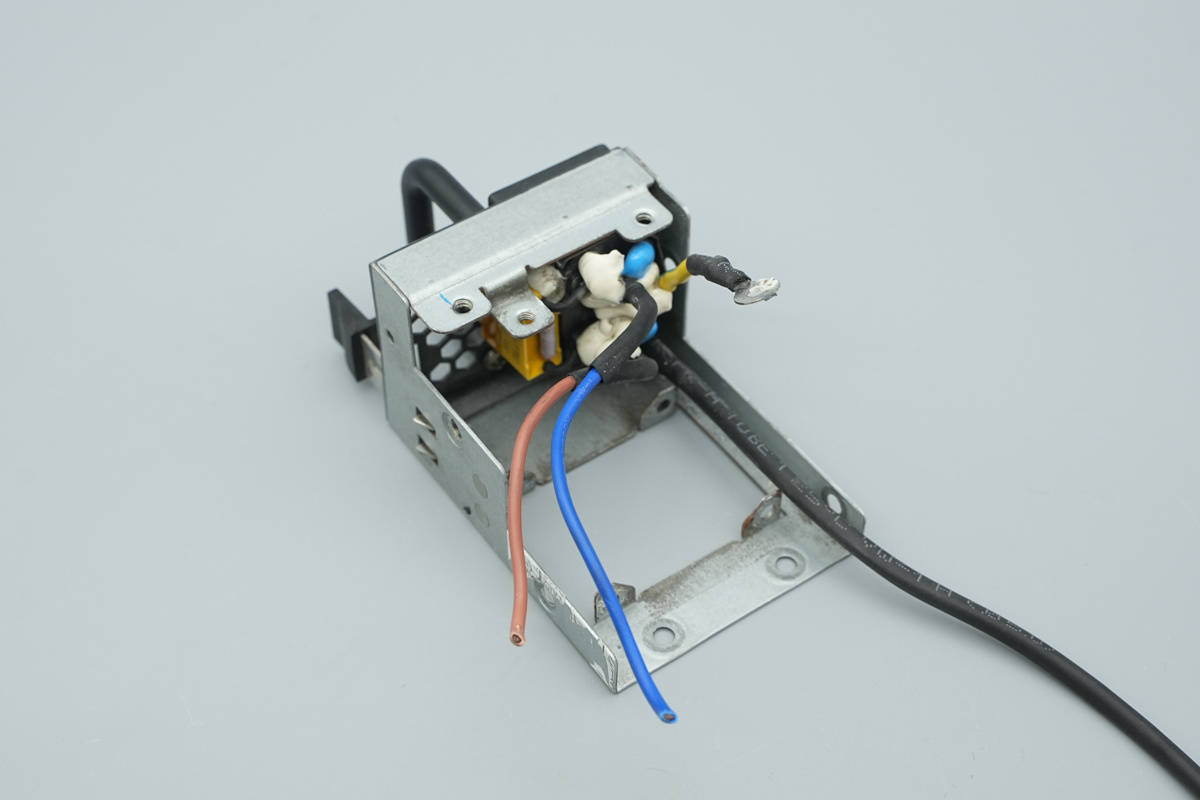

将输入端风扇拆掉，供电接口母座导线焊接处打胶处理。

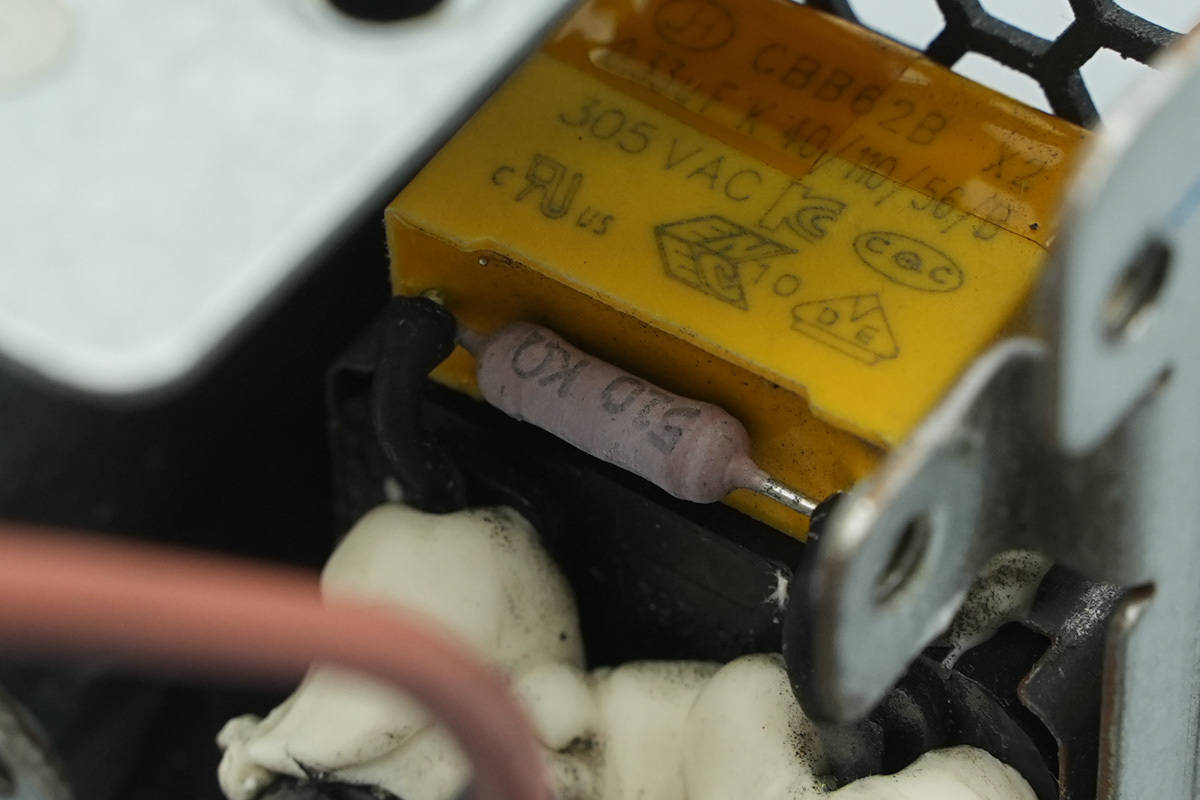

母座上设有安规X2电容用于吸收差模 EMI 干扰，同时并联一颗10KΩ 高压泄放电阻。

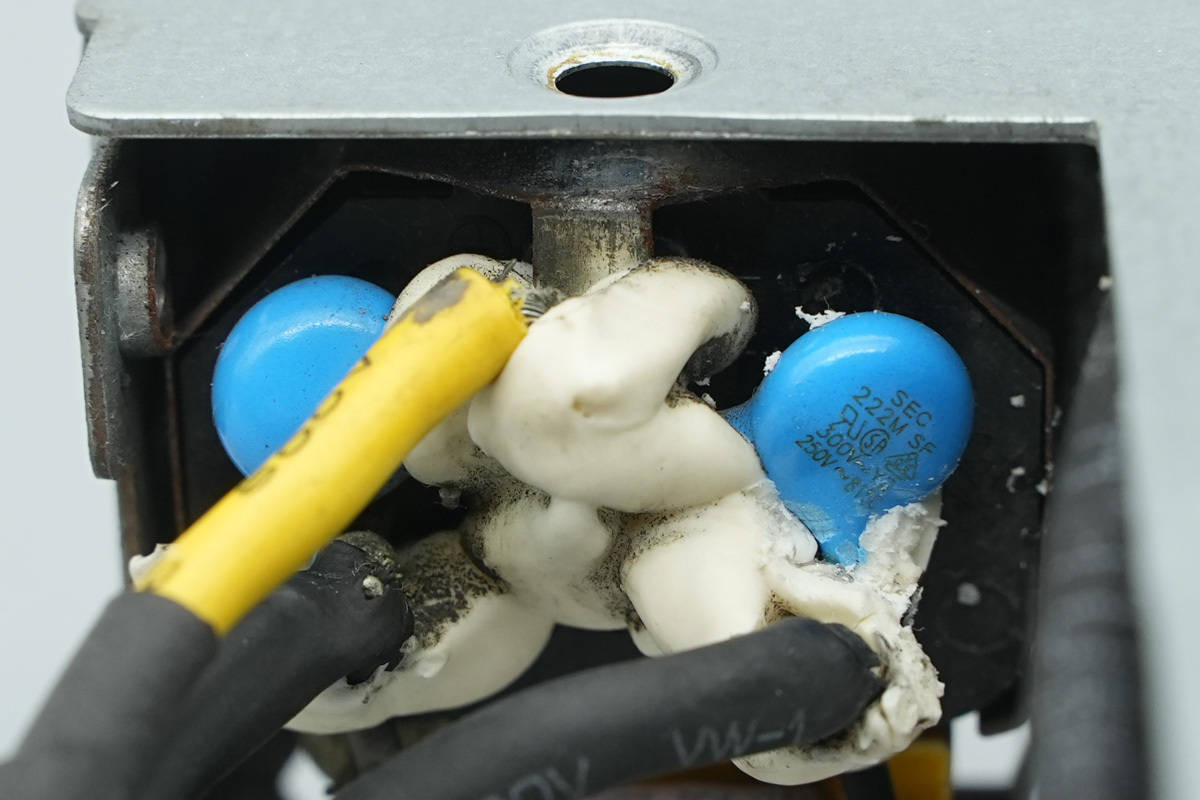

此外还设有两颗SEC成功工业的蓝色Y电容。

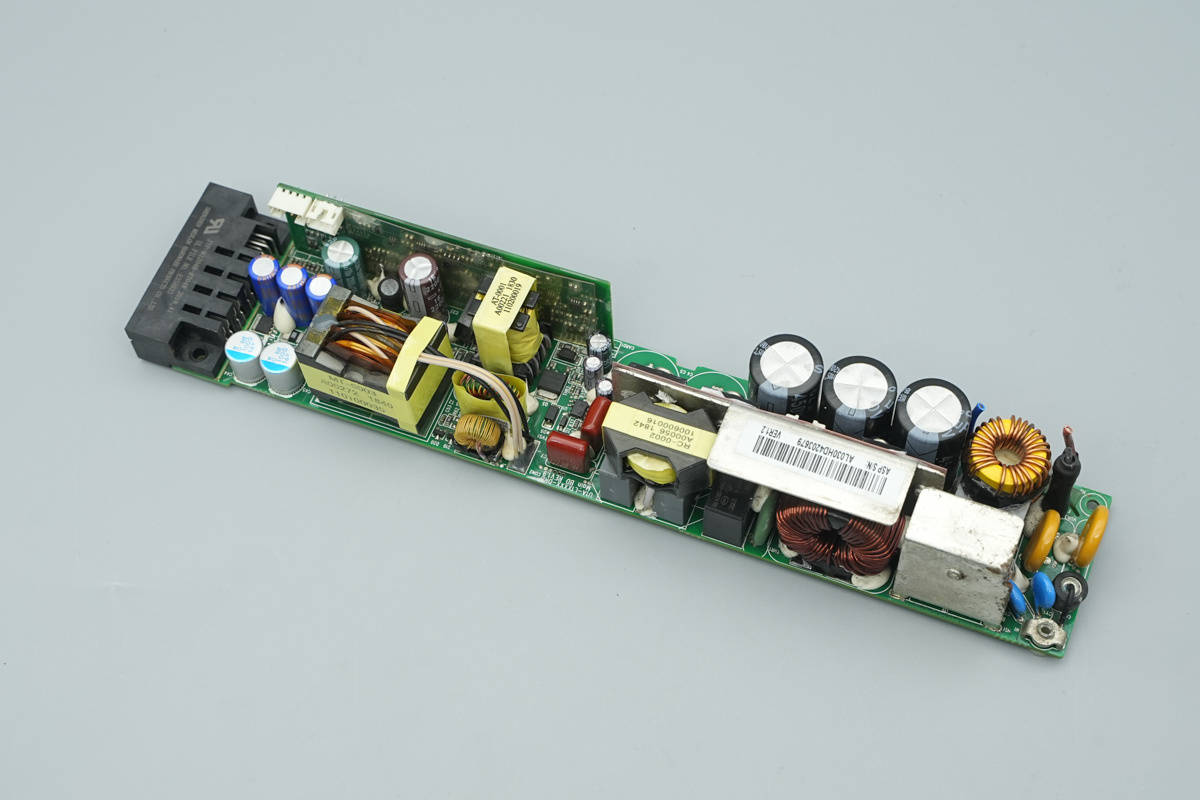

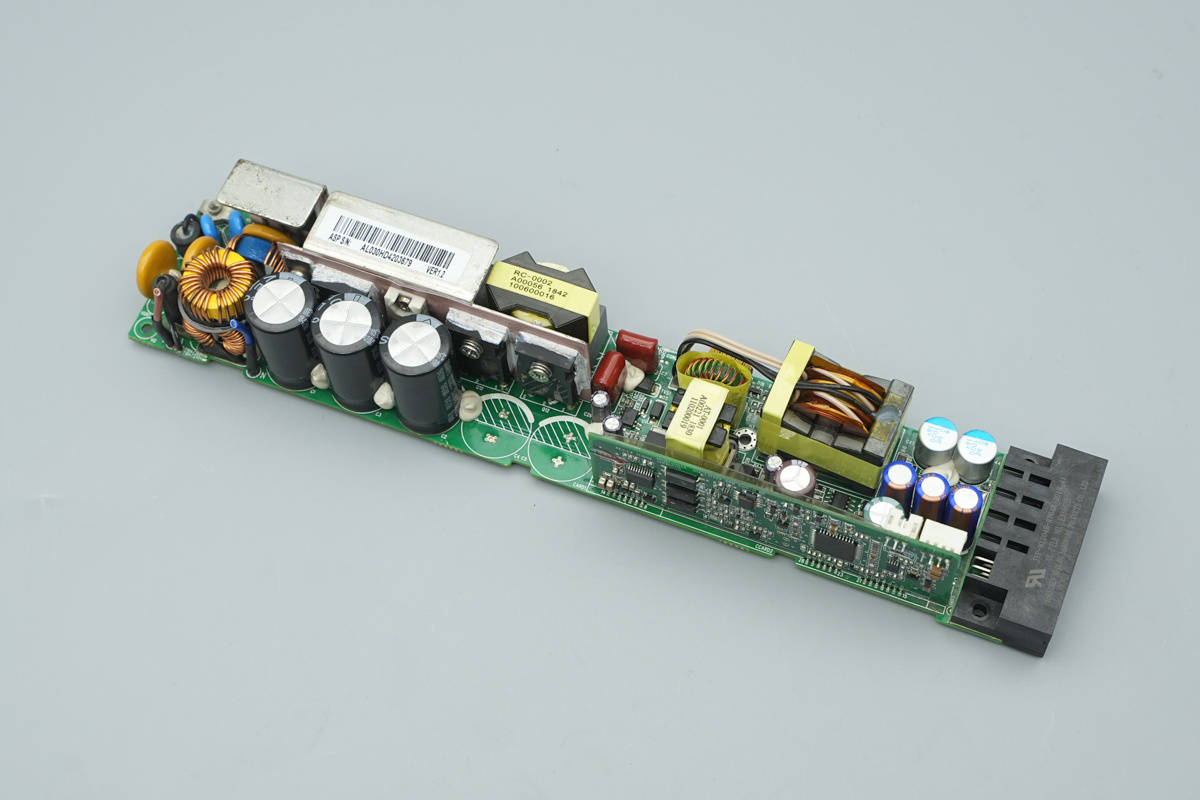

电源模块输入端设有保险丝、共模电感、安规X2电容、压敏电阻、Y电容等器件，侧边设有整流桥、PFC开关管、PFC整流管、PFC升压电感、继电器、NTC热敏电阻、LLC开关管、谐振电感、谐振电容、电流互感器、LLC变压器以及次级输出滤波电容等器件。

另一侧设有高压滤波电解电容、待机电源变压器以及控制小板，小板内侧设有透明塑料片进行隔离。

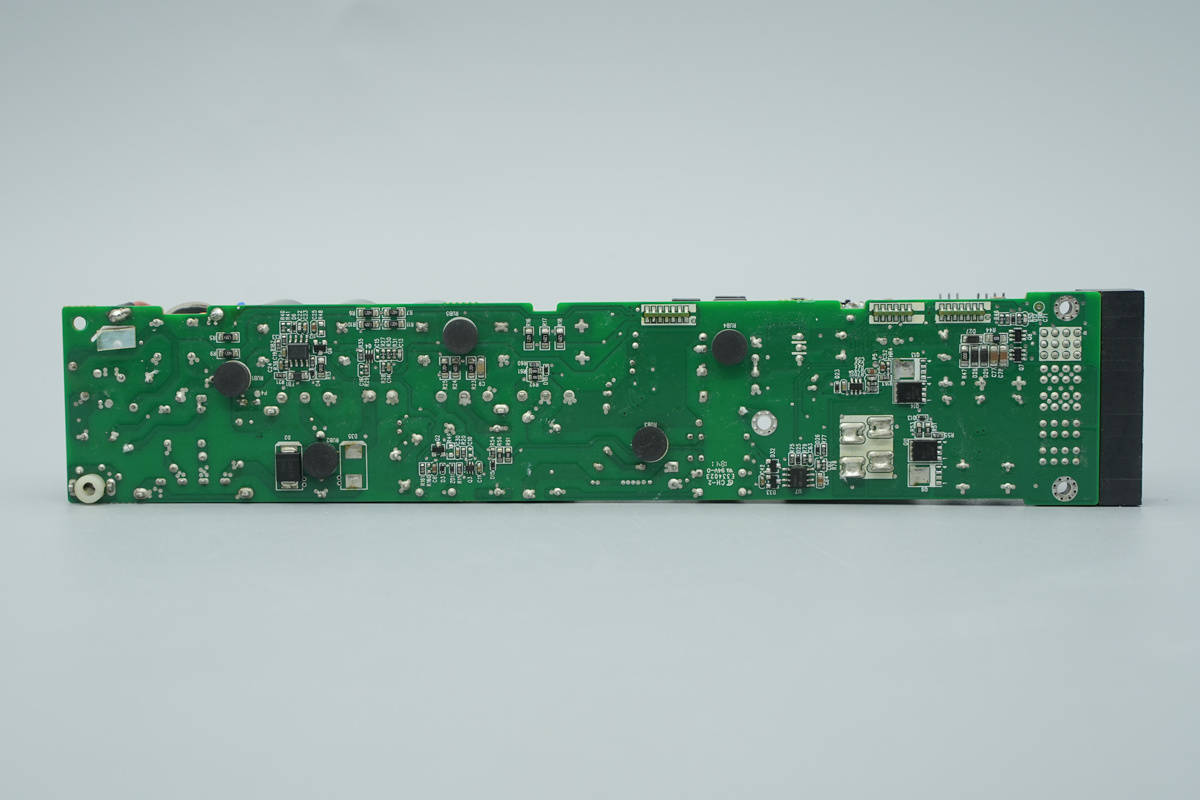

主板背面设有PFC控制器、旁路二极管、驱动器、同步整流管等器件。

将模块正面散热片、控制小板等拆下。

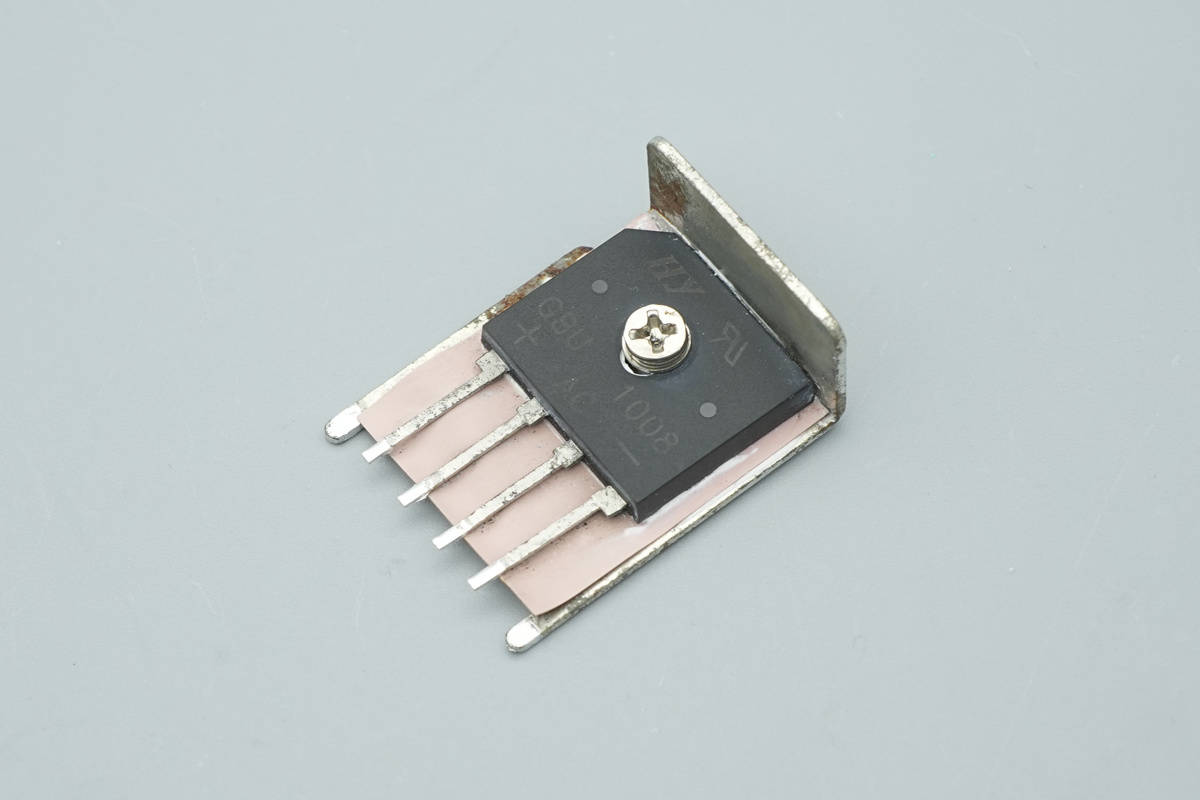

整流桥配备独立散热片散热，并且器件和散热片之间设有导热垫。

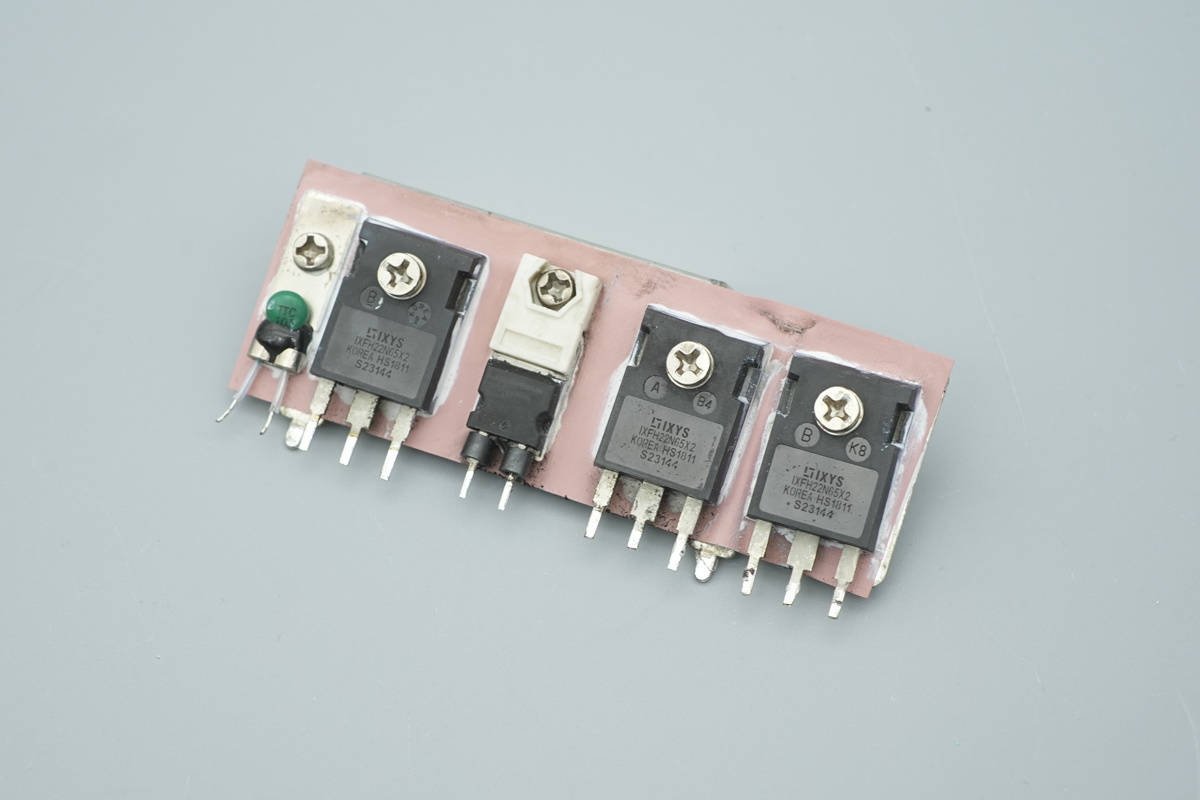

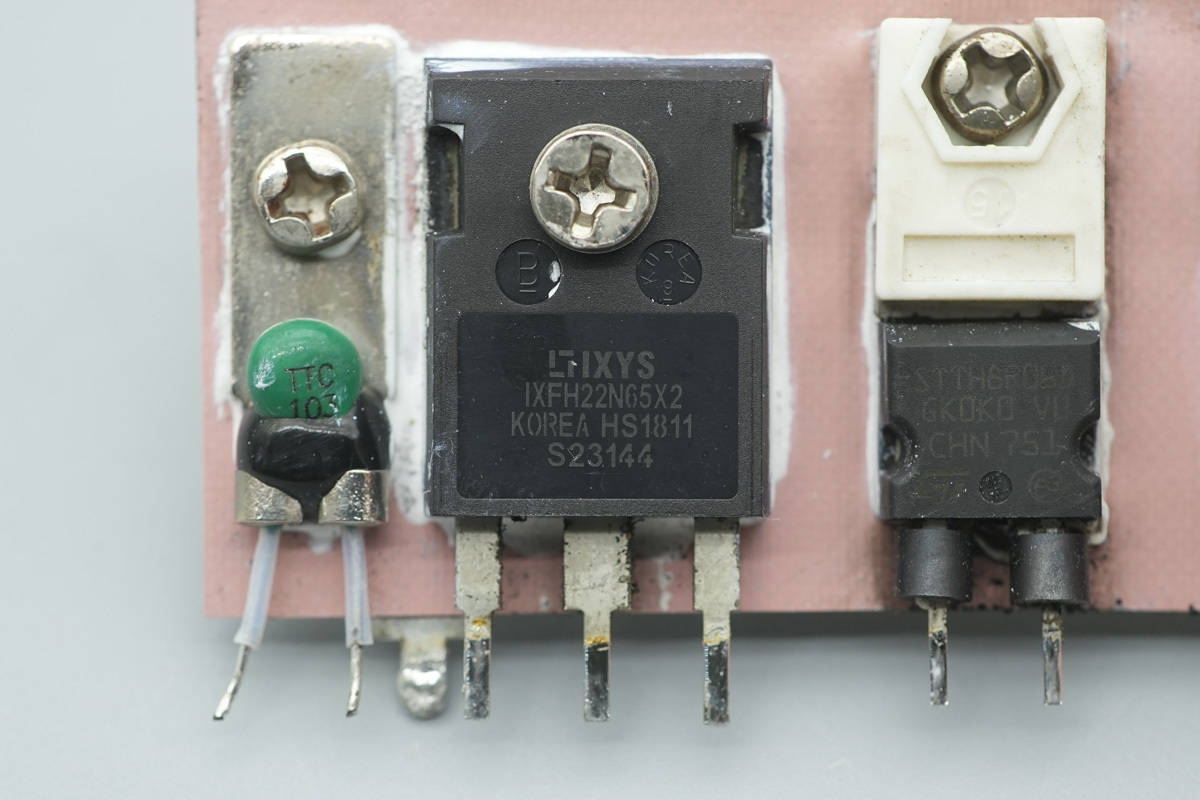

另一块散热片上设有NTC热敏电阻、PFC开关管、PFC整流管、LLC开关管，并且同样设有导热垫帮助提升散热效果。

保险丝外套热缩管，连焊接也做了绝缘保护。

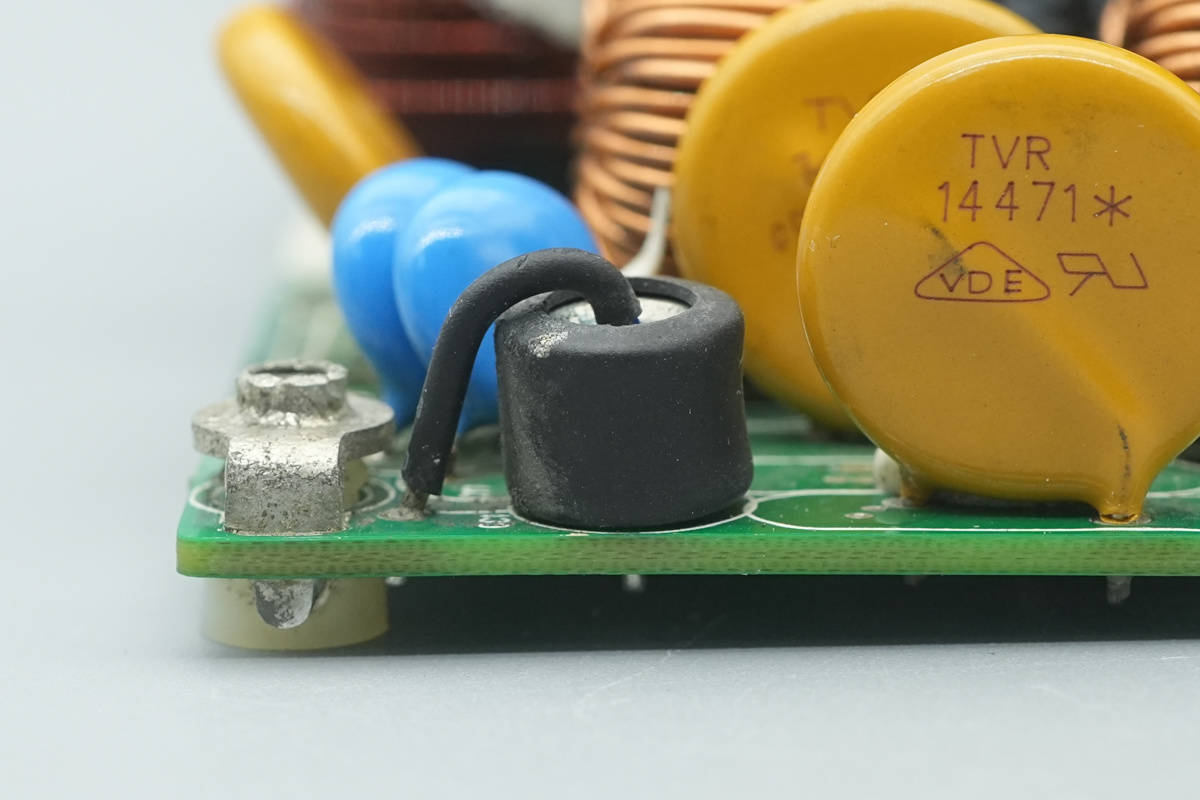

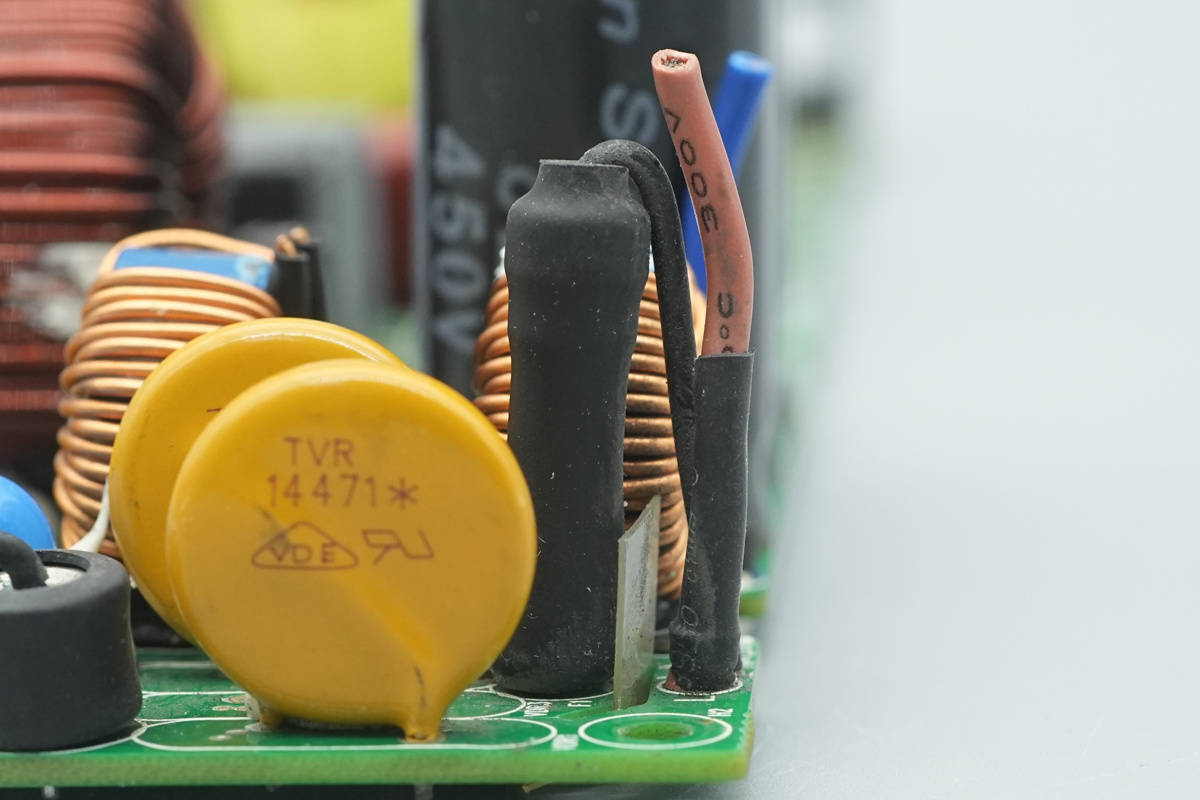

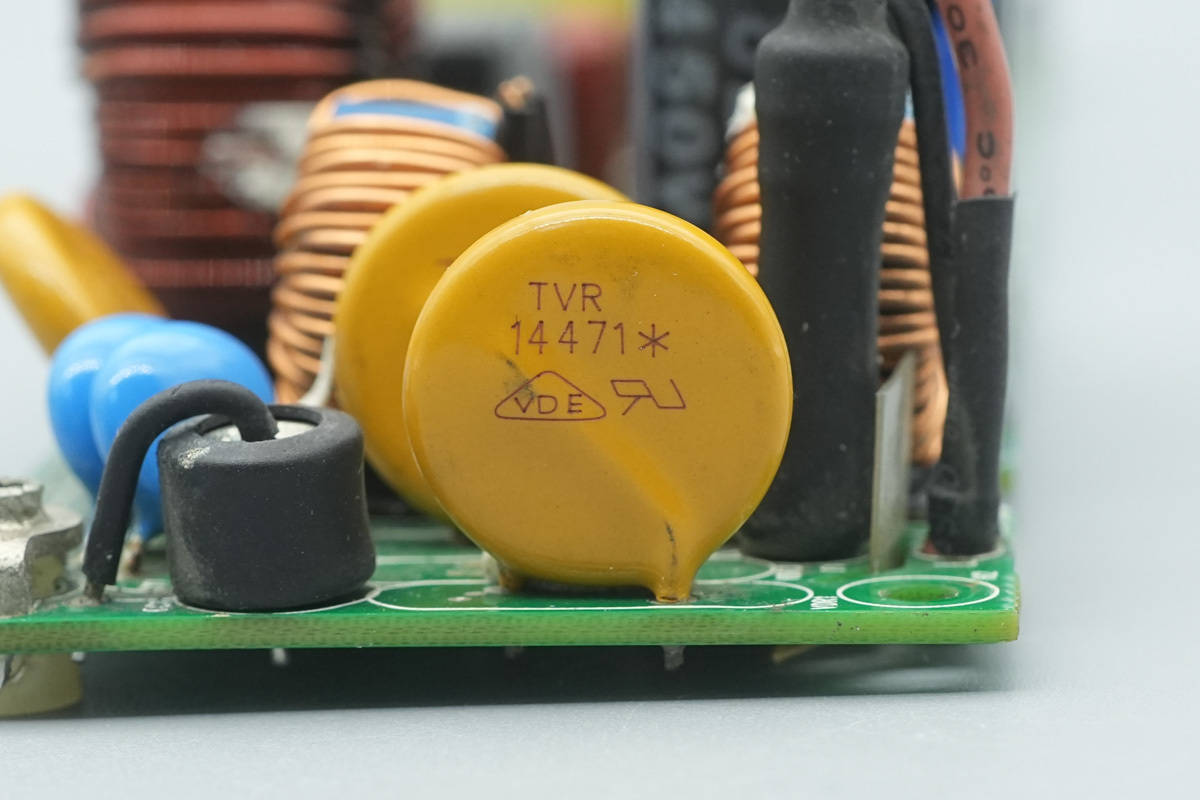

压敏电阻料号TVR14471，用于吸收过压浪涌。

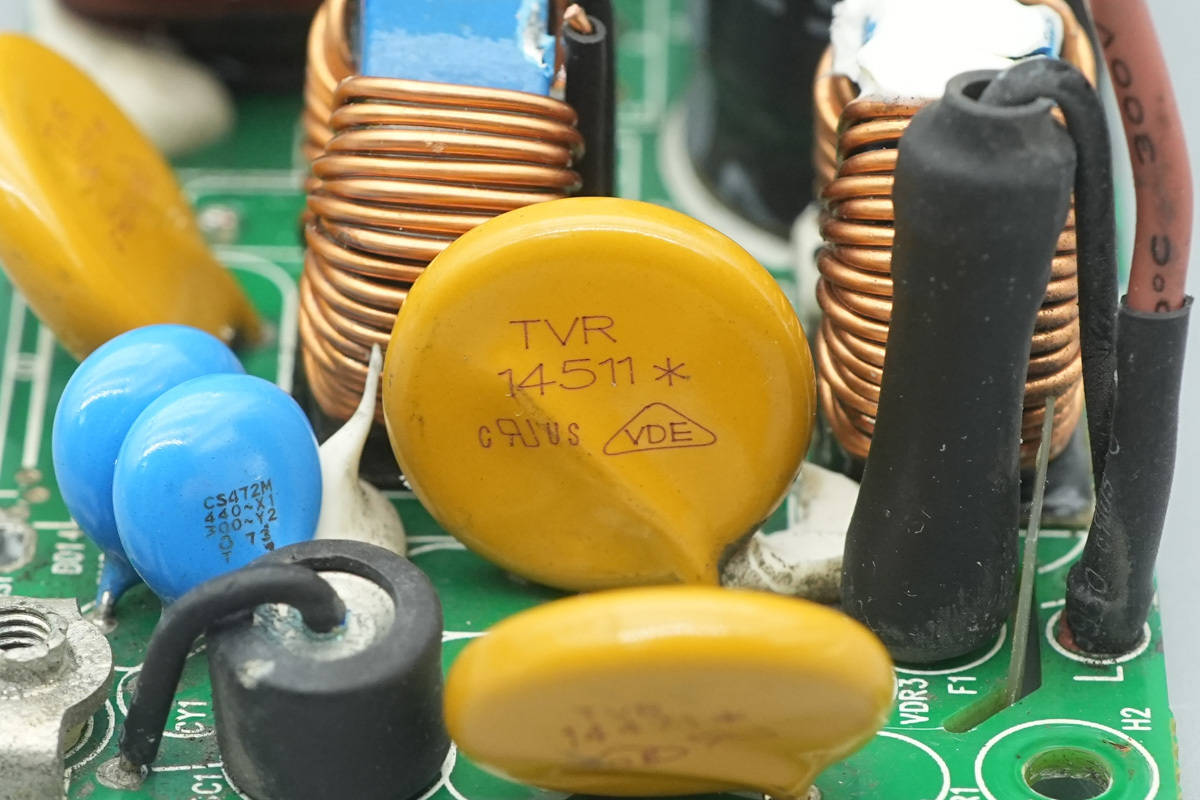

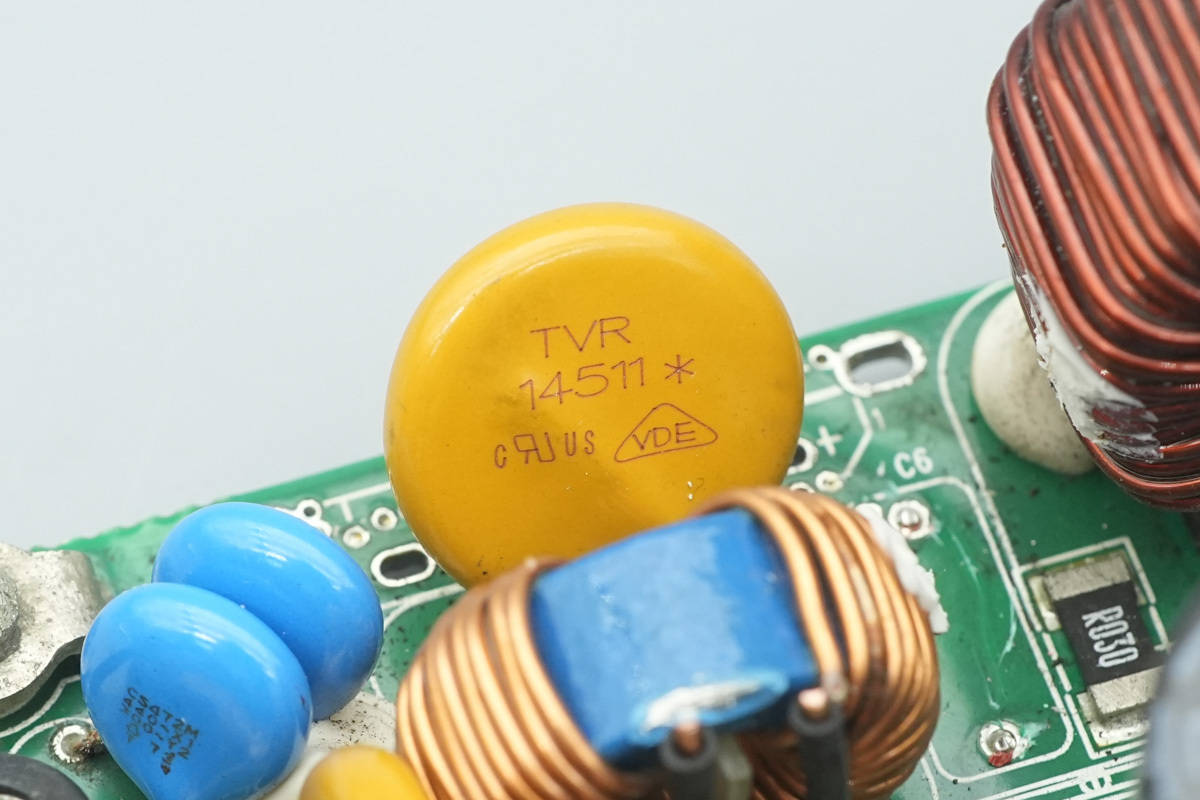

另一颗压敏电阻料号TVR14511。

第三颗料号相同。

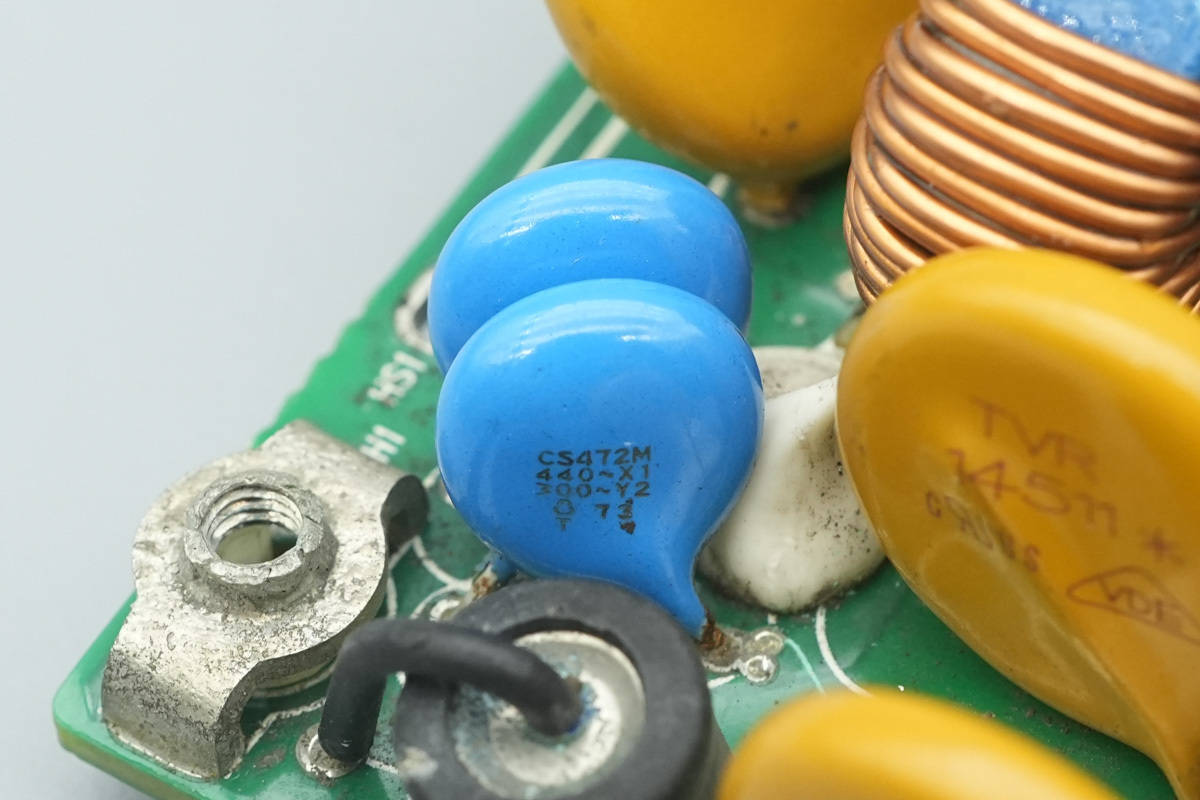

蓝色Y电容料号CS472M。

一颗放电管外套热缩管绝缘。

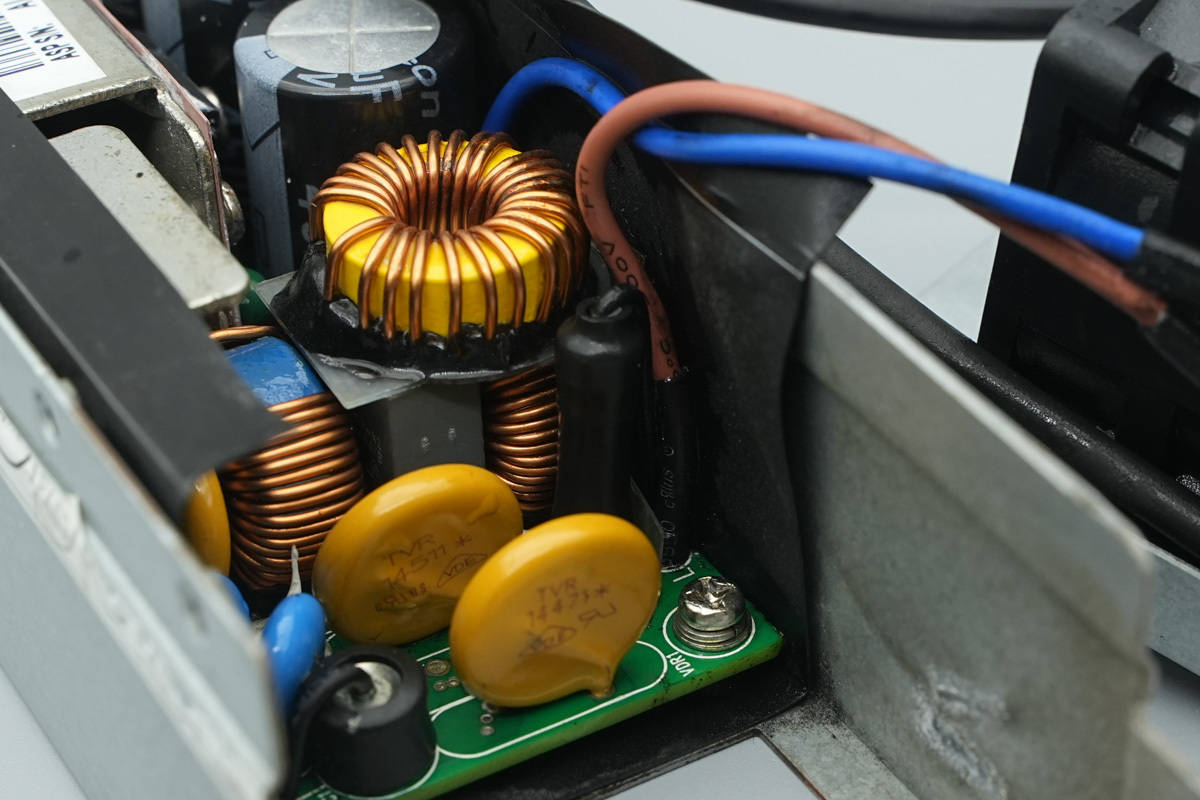

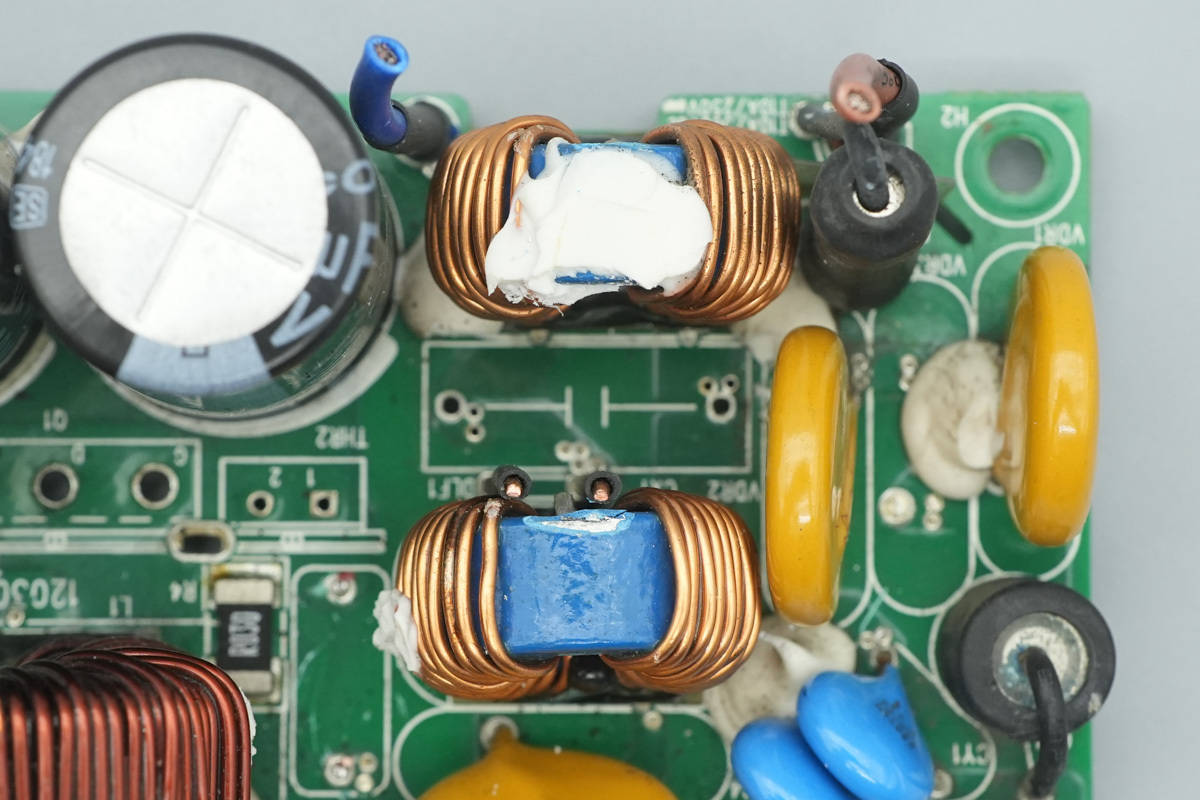

两颗共模电感采用漆包线绕制。

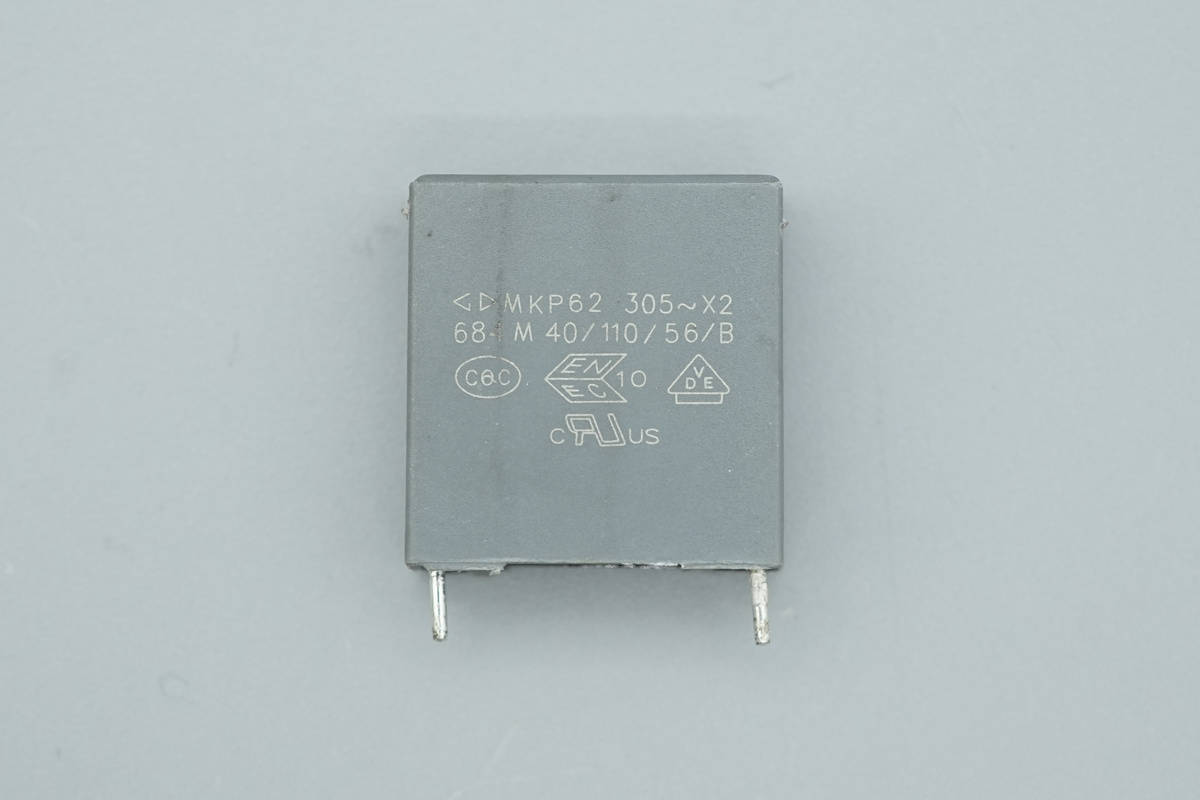

共模电感间的安规X2电容特写，容量 0.68μF。

差模电感底部设有绝缘垫，同时打胶固定。

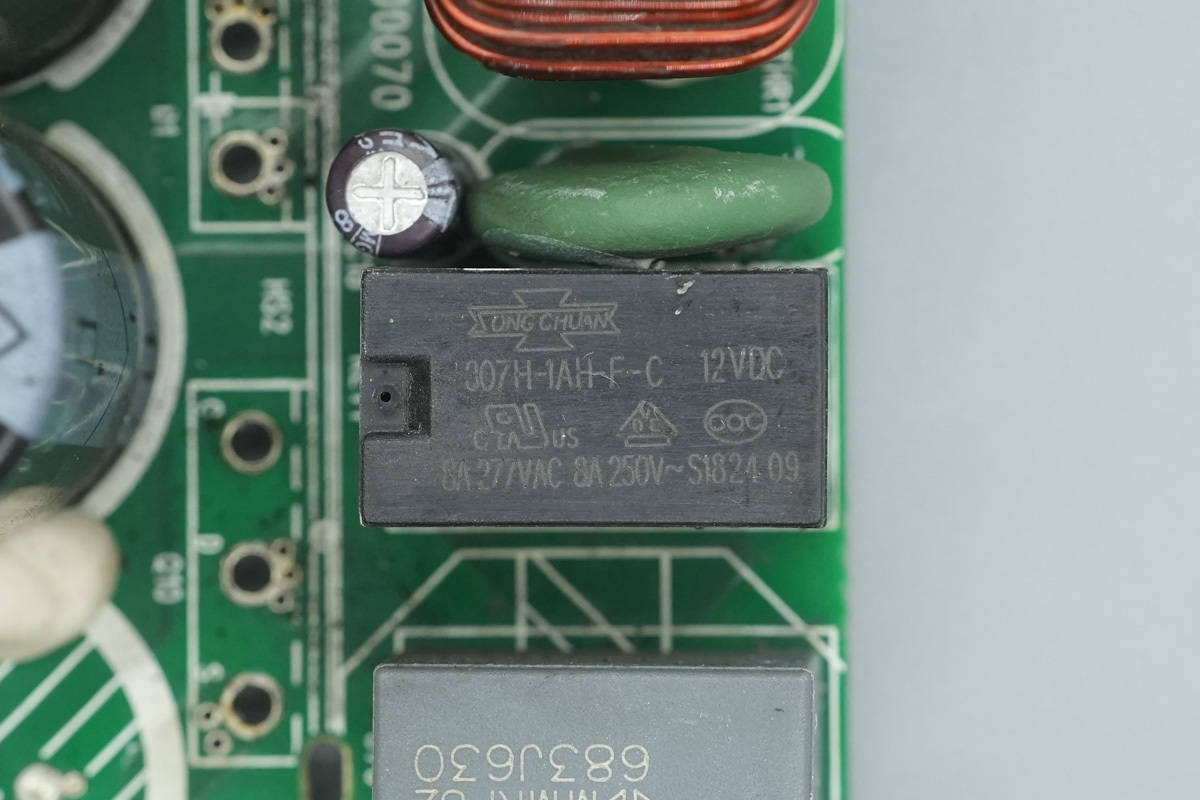

继电器来自松川，型号307HN-1AH-F-S，触点容量为8A 250V，线圈电压12V，用于短路热敏电阻，消除损耗。

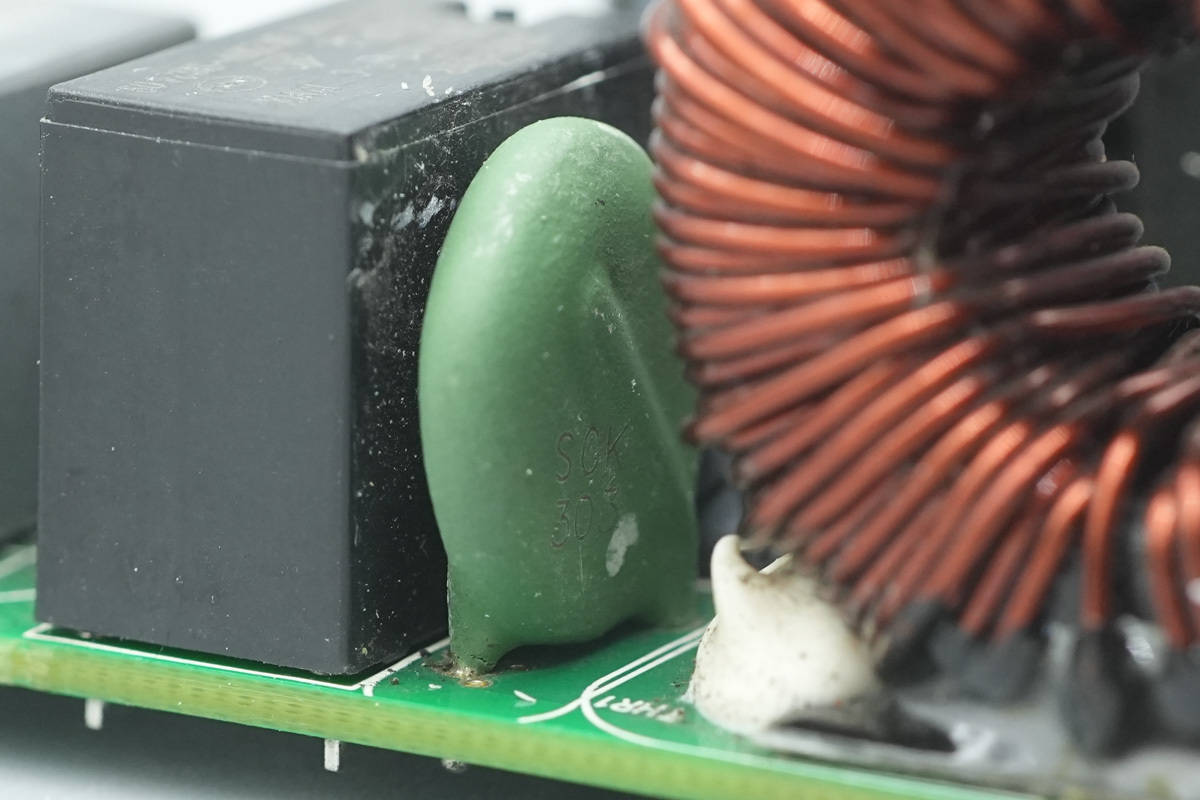

NTC热敏电阻丝印SCK 303。

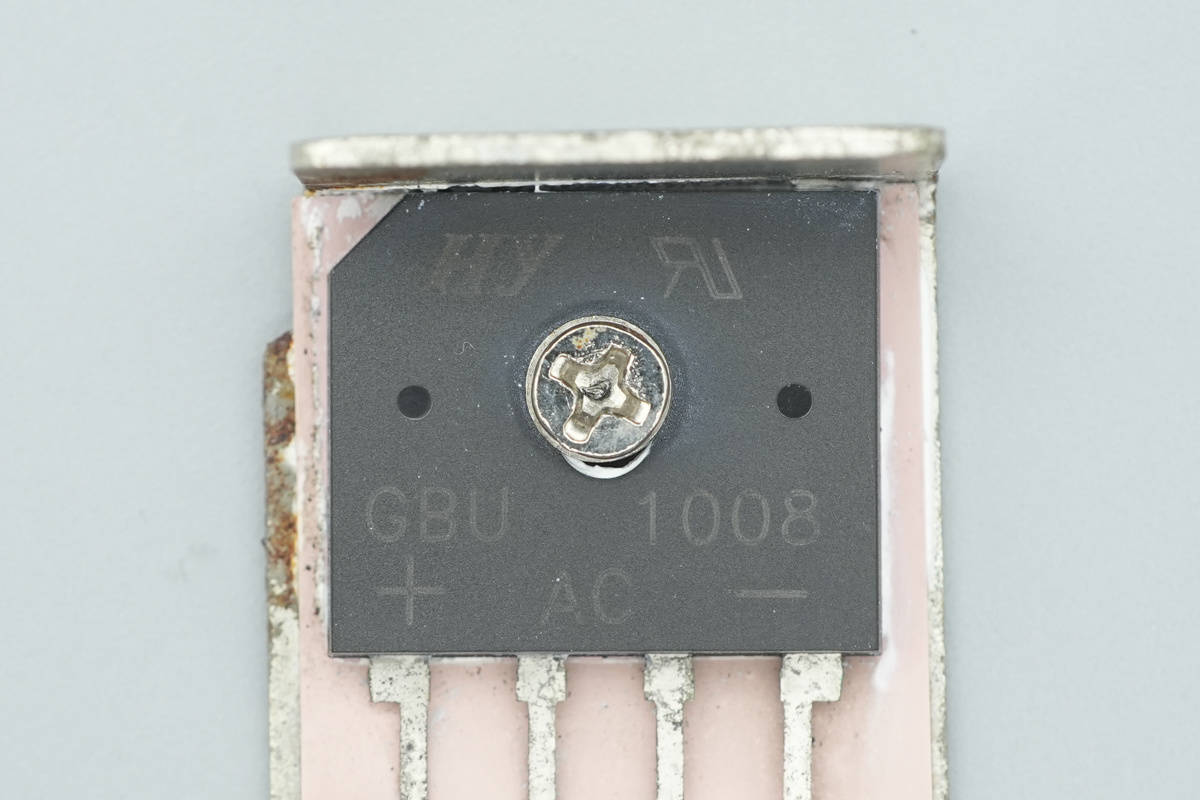

整流桥来自HY虹扬，型号GBU1008，规格为 10A 800V，采用 GBU 封装。

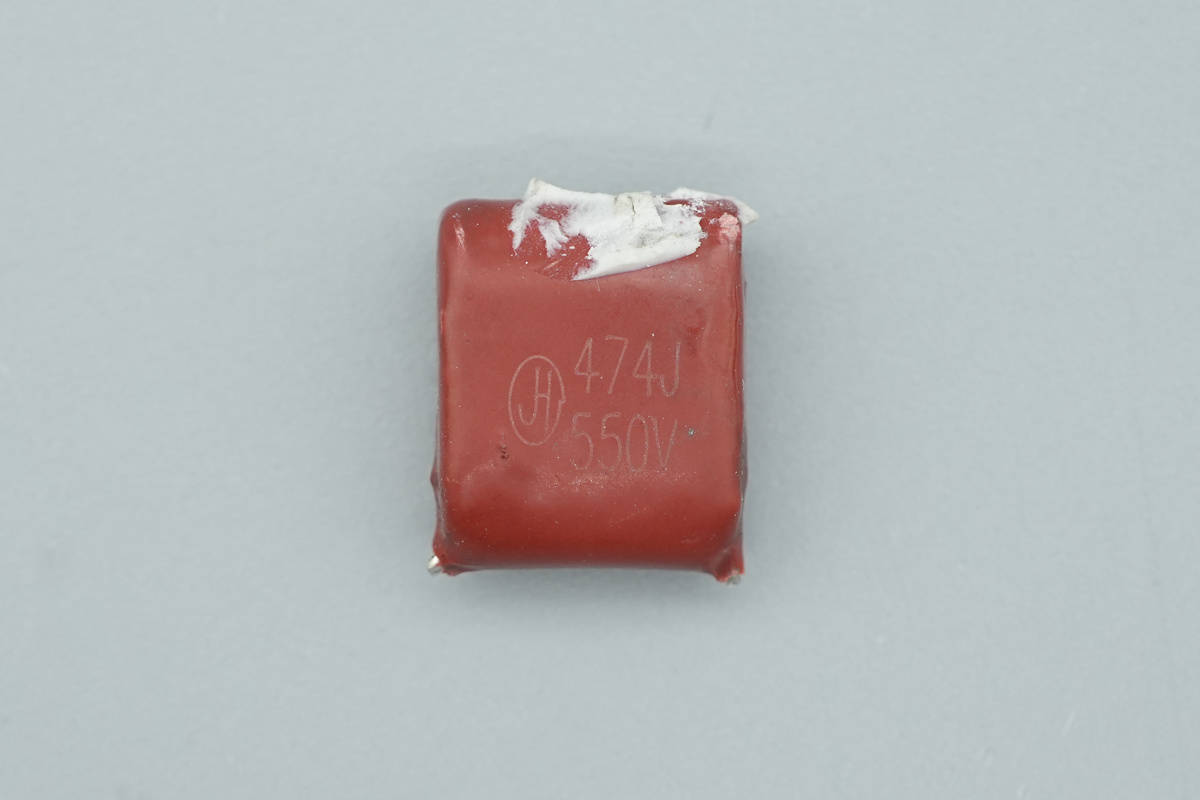

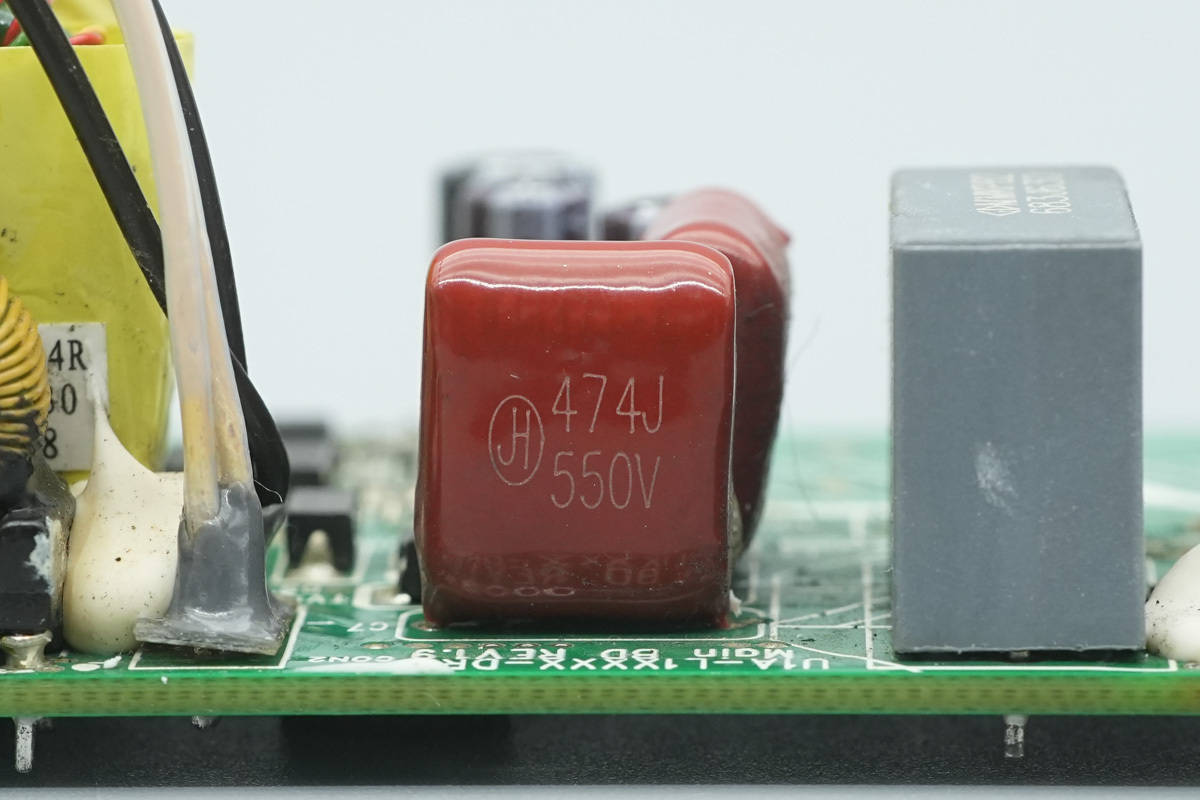

红色薄膜滤波电容来自JH江海，规格为0.47μF550V。

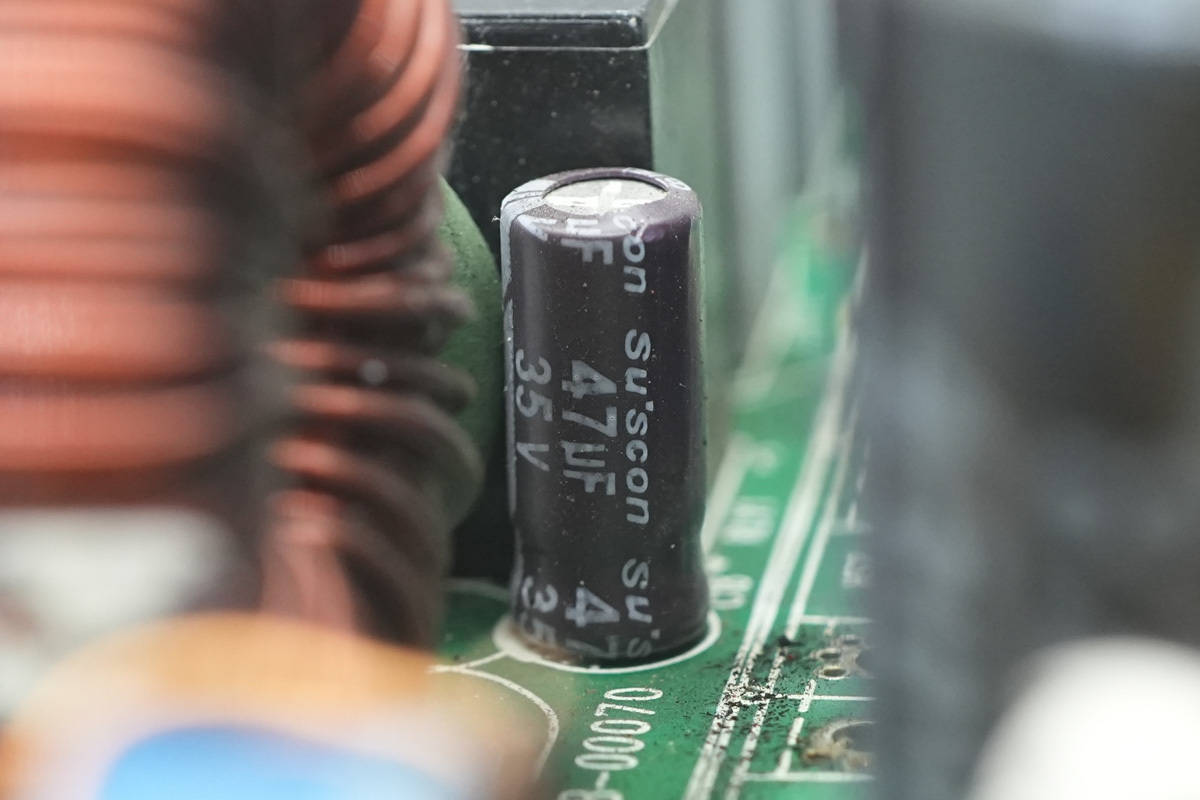

小电容来自冠坤，规格为47μF35V。

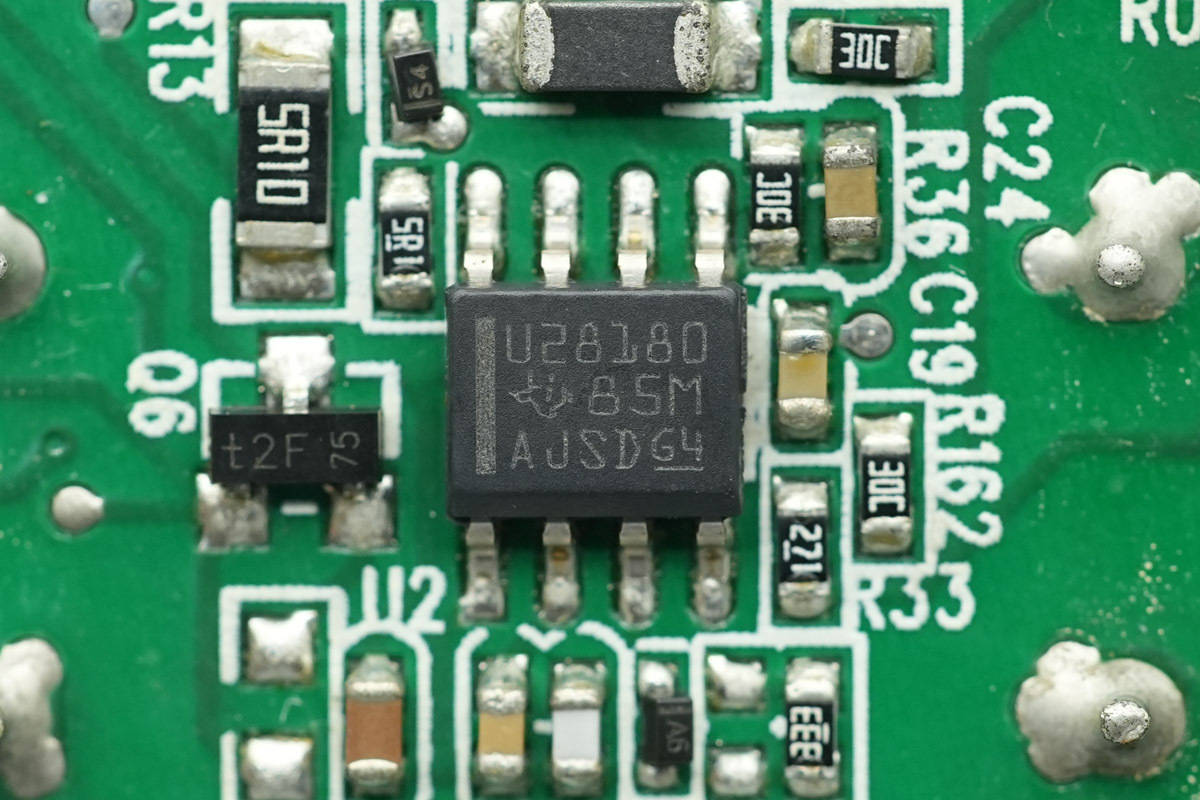

PFC控制器来自德州仪器，型号UCC28180，是一颗CCM模式升压PFC控制器，开关频率可编程，采用平均电流模式控制，具备软过流和逐周期过流保护，采用SOIC8封装。

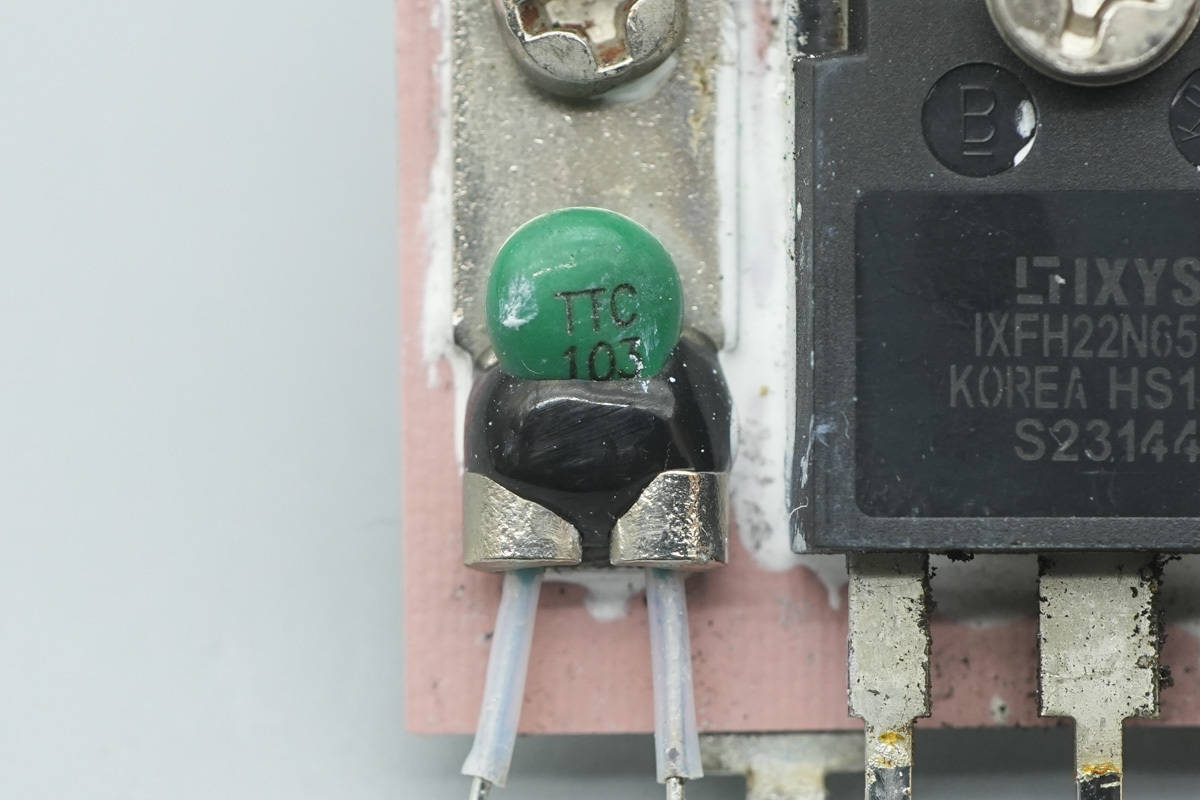

用于检测散热片温度的热敏电阻特写，打胶加固。

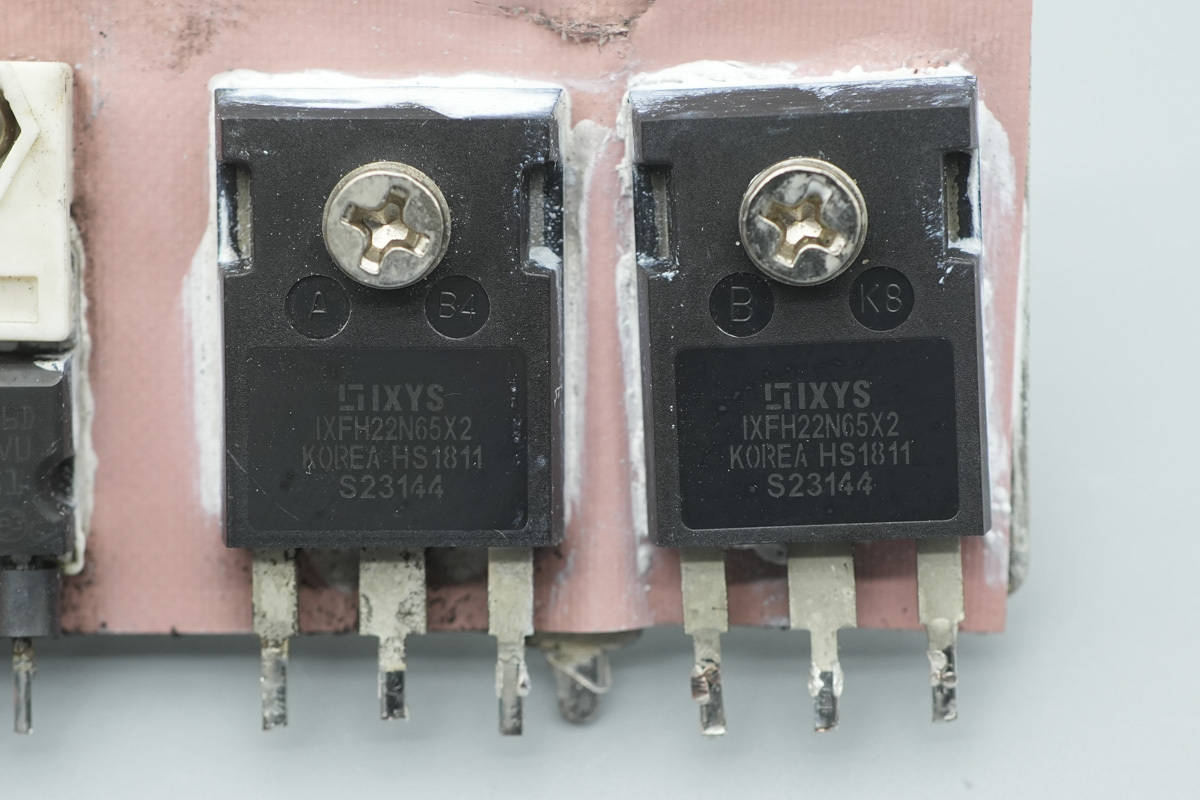

PFC开关管来自Littelfuse力特，型号IXFH22N65X2，NMOS管，耐压650V，导通电阻145mΩ，采用 TO‑247 封装。

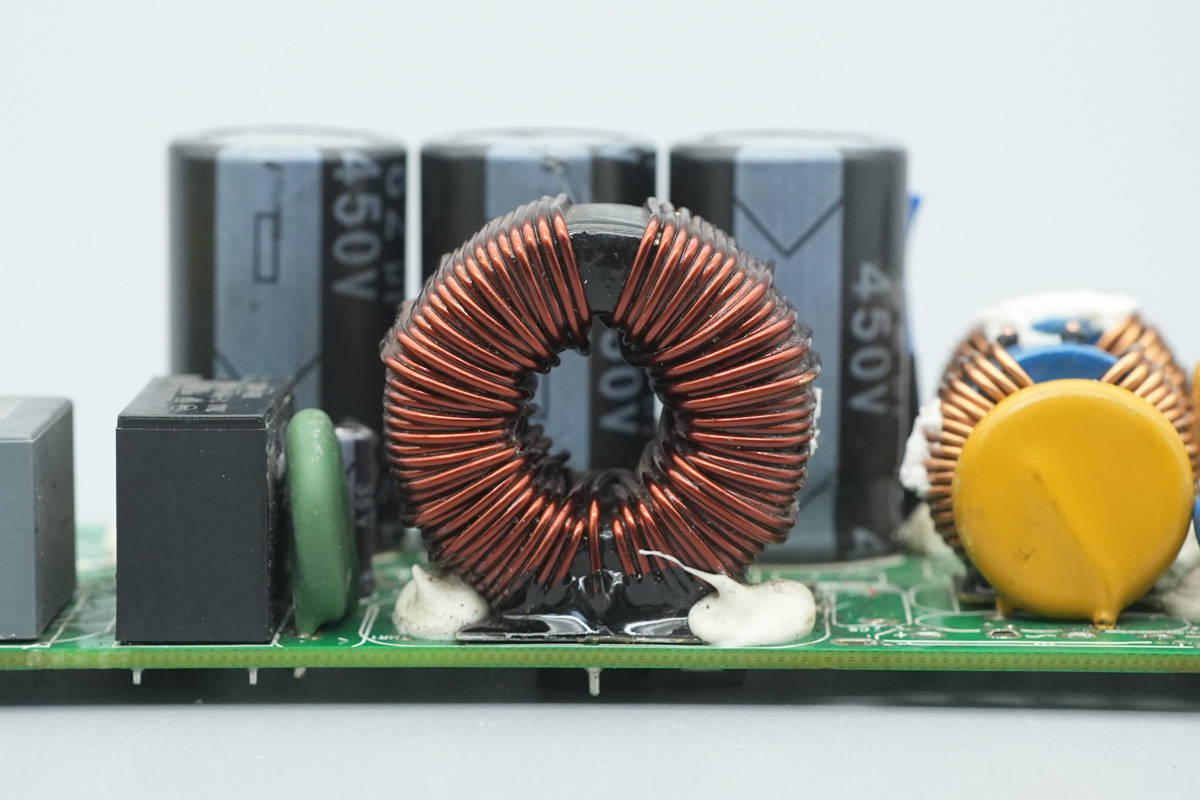

PFC升压电感两侧以及底部打黑白胶加固。

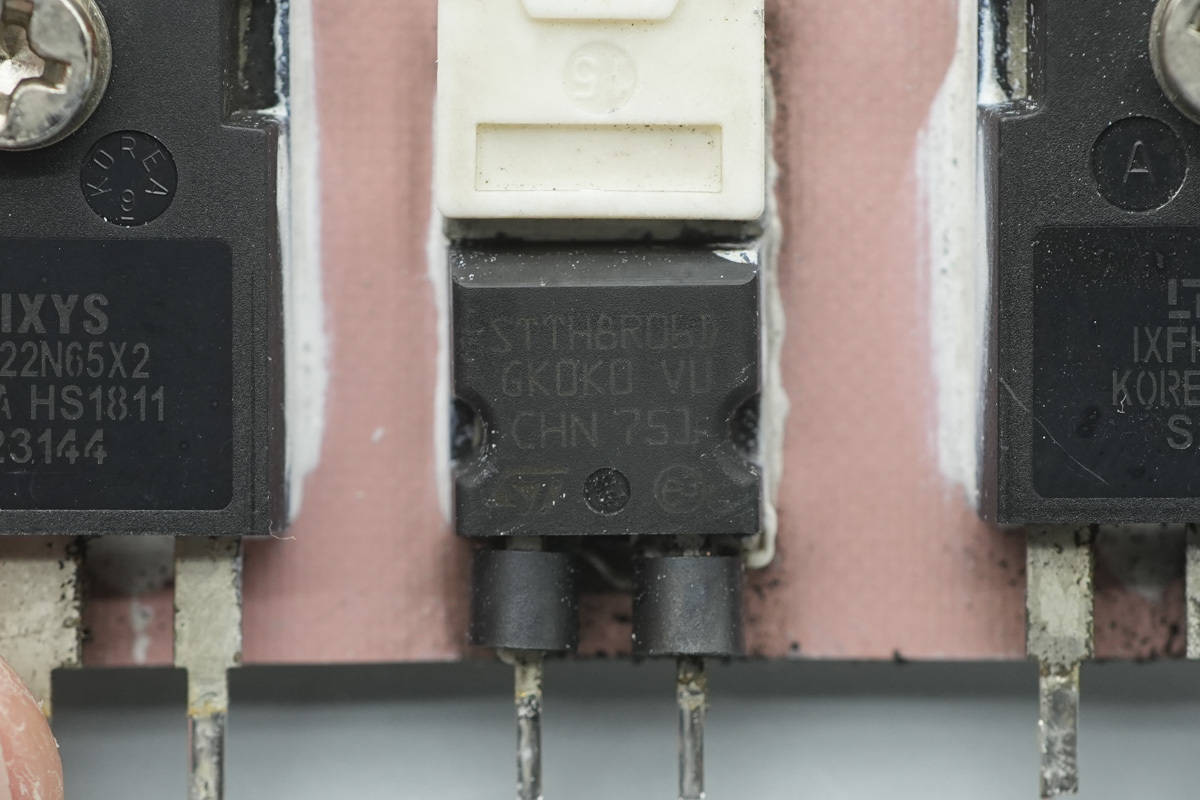

PFC整流管来自意法半导体，型号STTH8R06D，为超快恢复二极管，规格为8A 600V，采用TO-220AC封装。

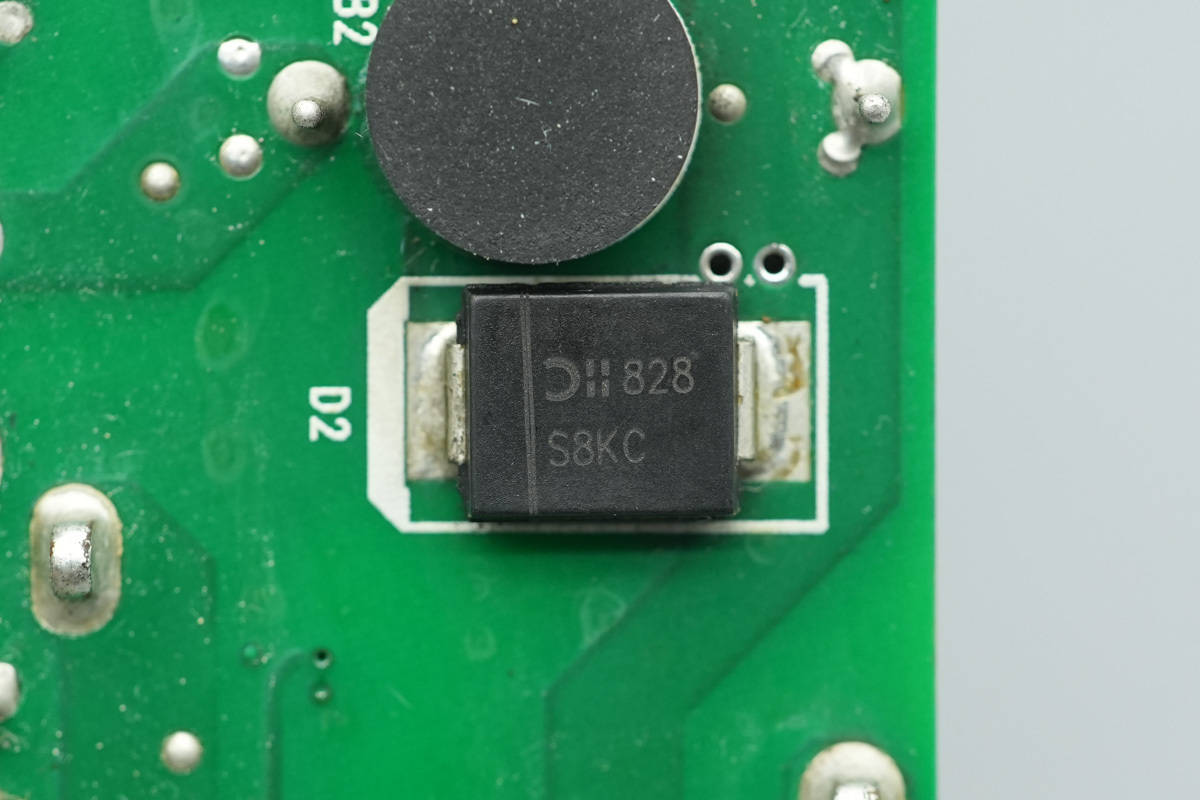

二极管来自达尔，型号S8KC，规格为800V 8A，采用SMC封装。

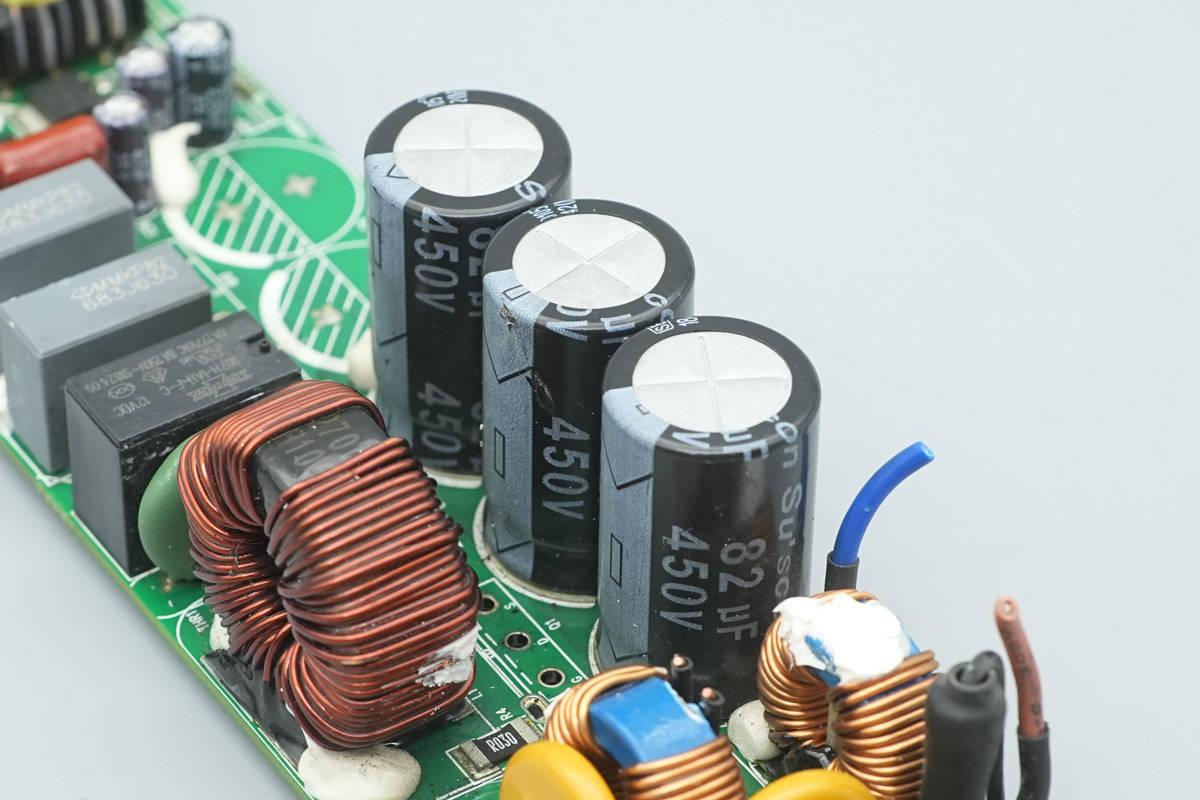

三颗高压滤波电解电容来自Su'scon冠坤，规格都是82μF450V。

两颗LLC开关管也是采用力特IXFH22N65X2。

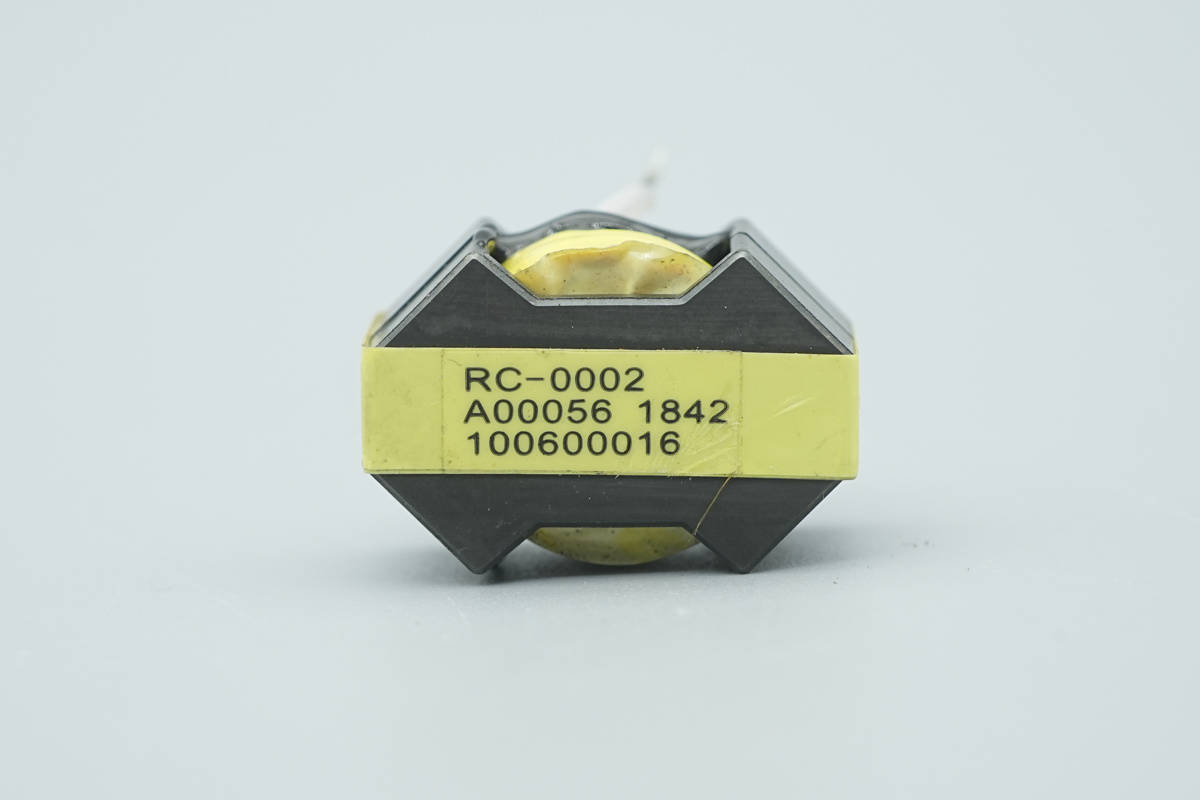

谐振电感特写。

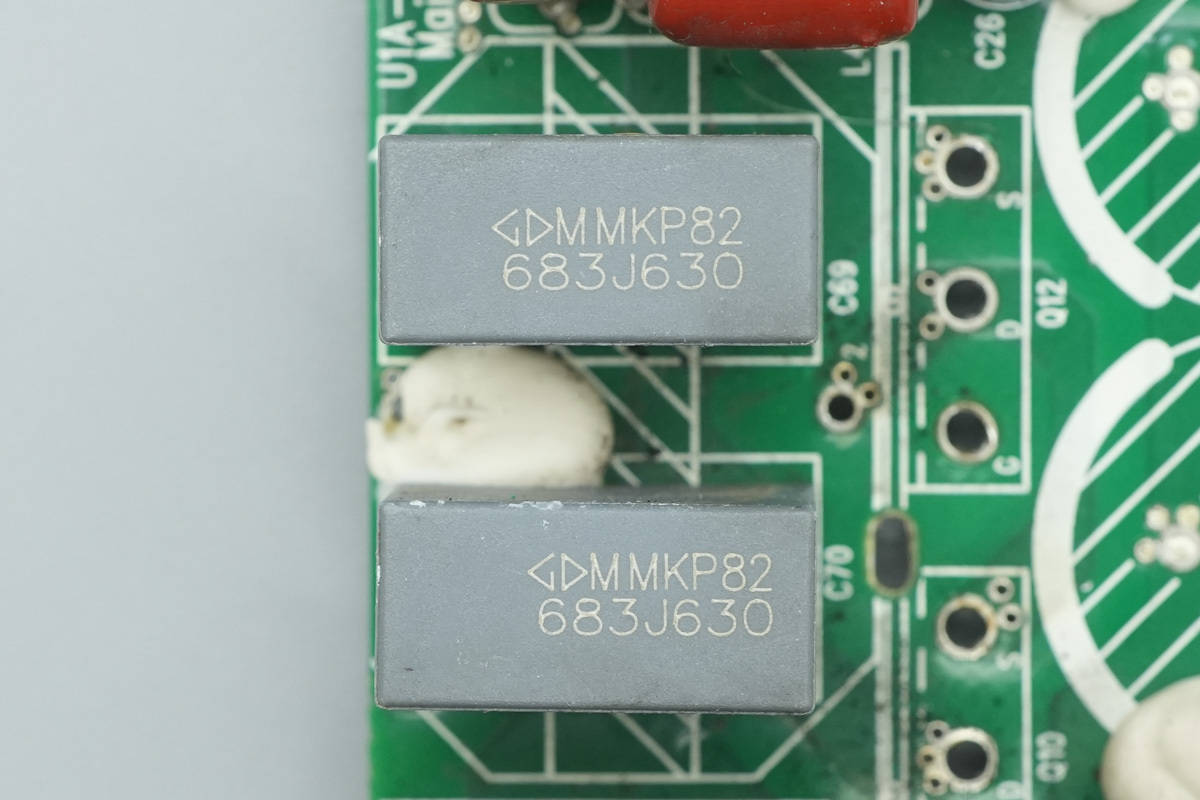

两颗谐振电容来自厦门法拉，为MMKP82系列薄膜电容，规格为0.068μF630V。

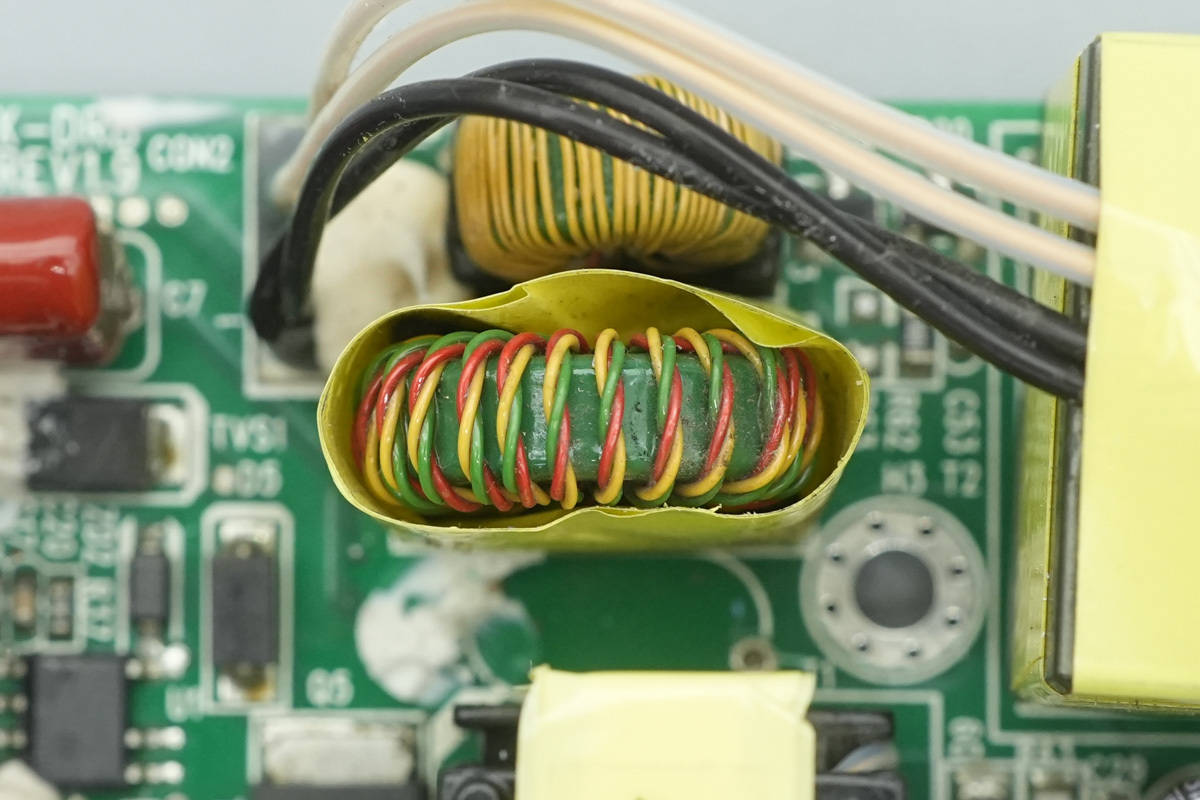

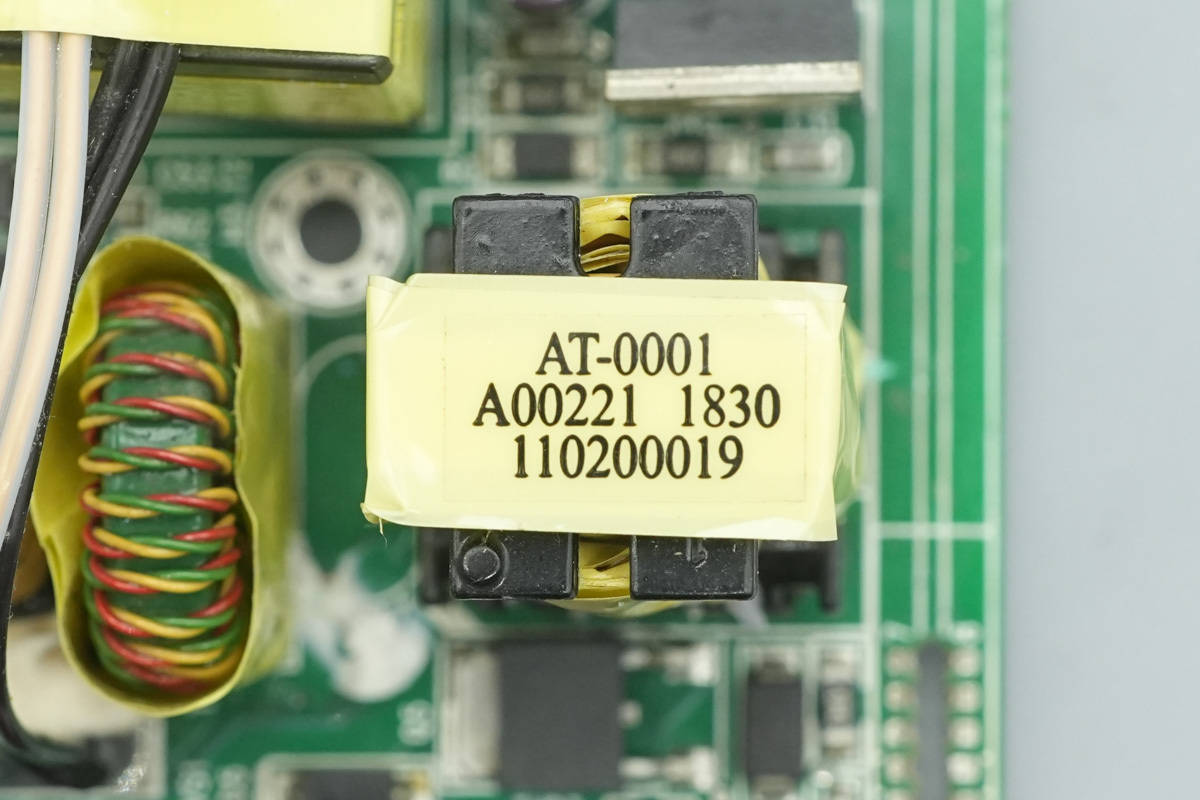

隔离变压器用于驱动LLC开关管。

电流互感器特写。

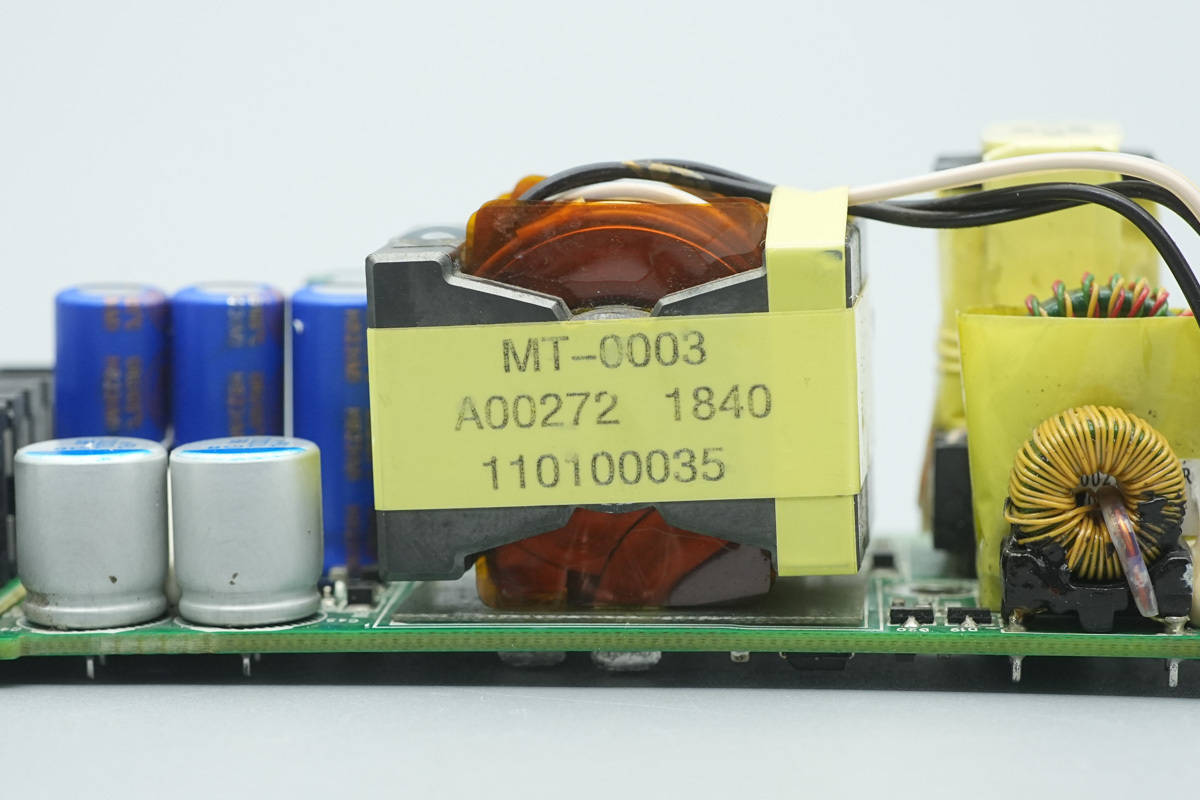

LLC变压器特写。

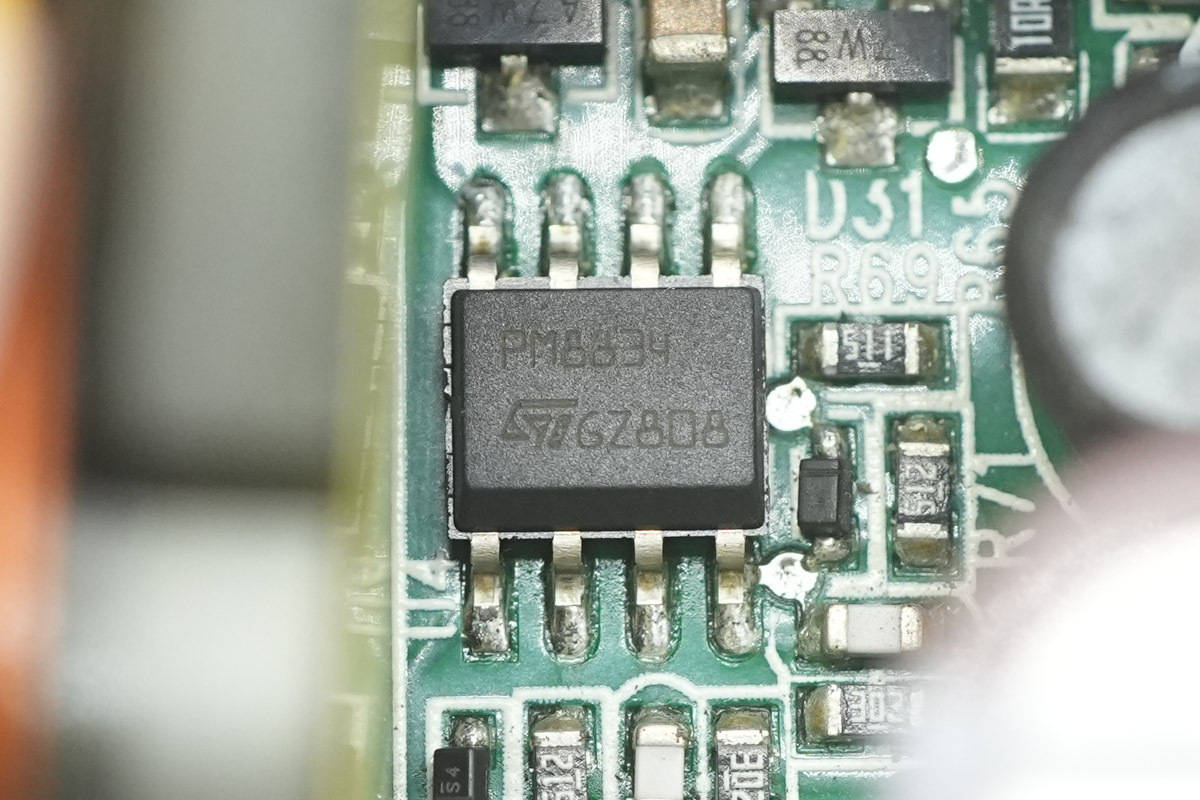

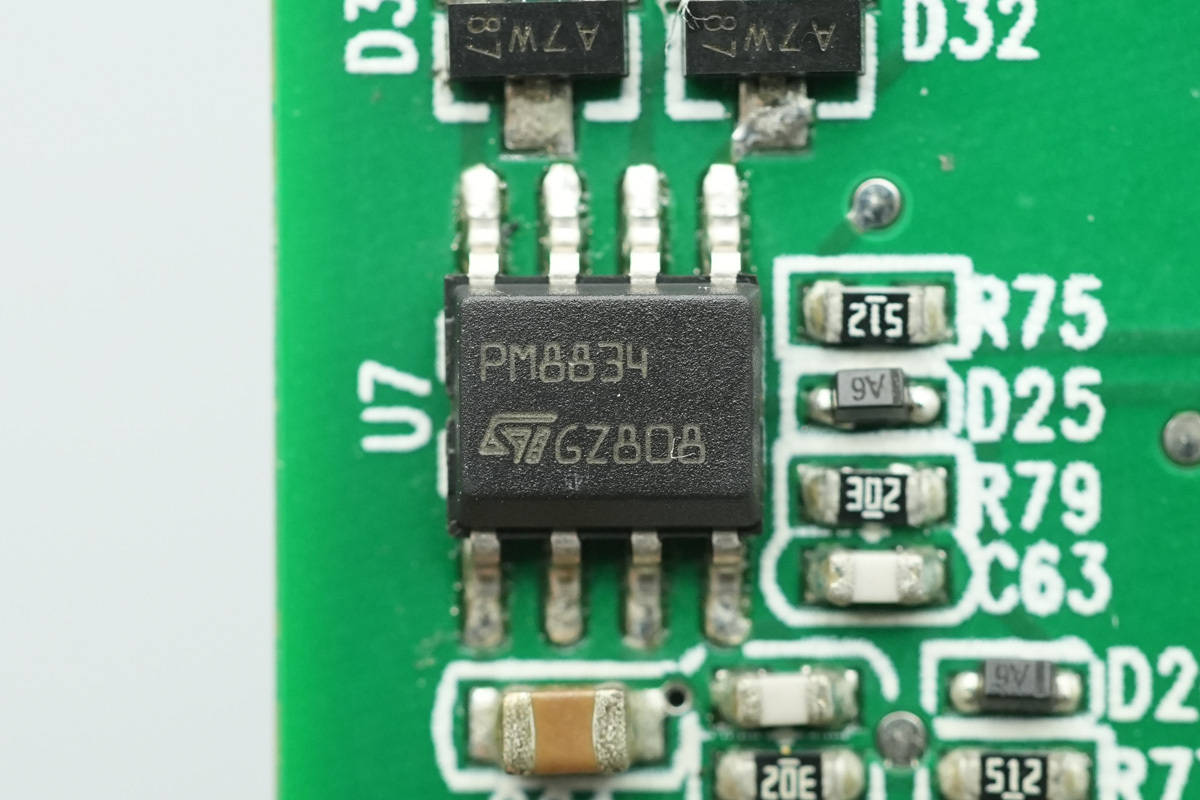

同步整流管驱动器来自意法半导体，型号PM8834，为双路低侧驱动器，具备4A输出能力，采用SO8封装。

另一颗意法PM8834驱动器特写。

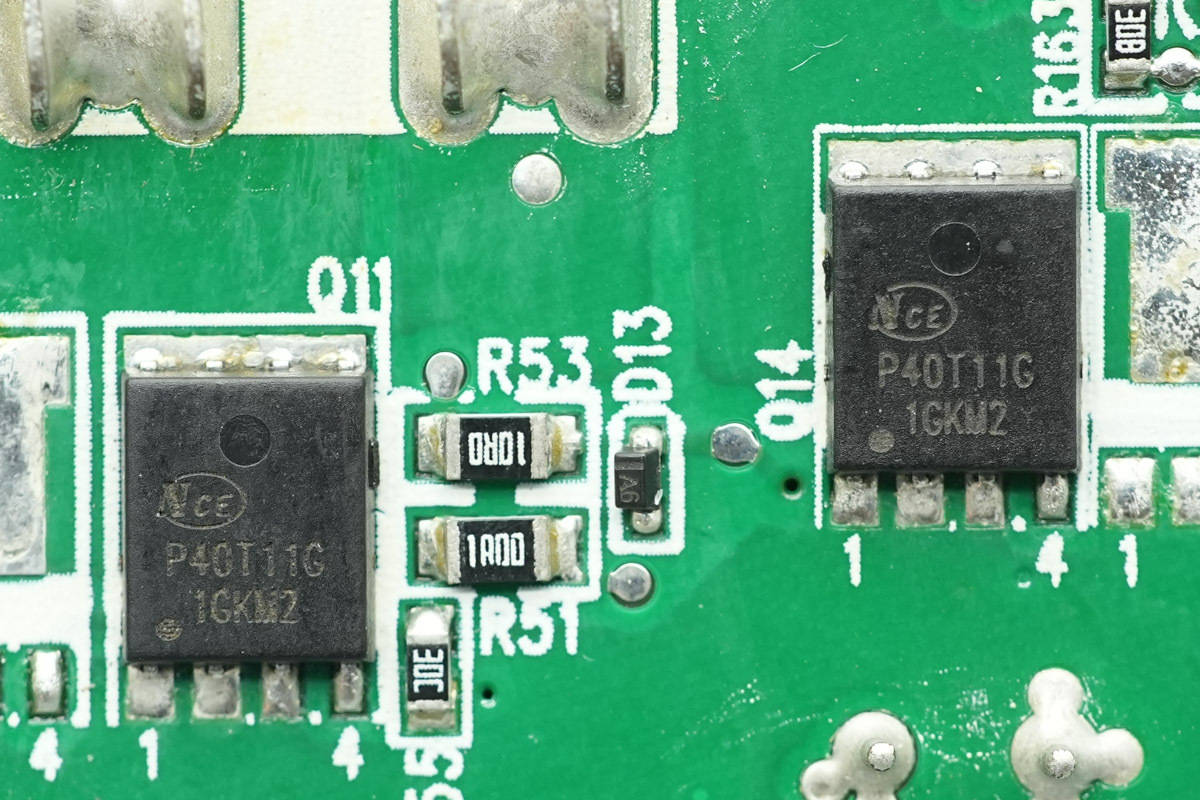

同步整流管来自NCEPower新洁能，型号NCEP40T11G，NMOS管，耐压40V，导通电阻2.2mΩ，采用DFN5x6-8L封装。

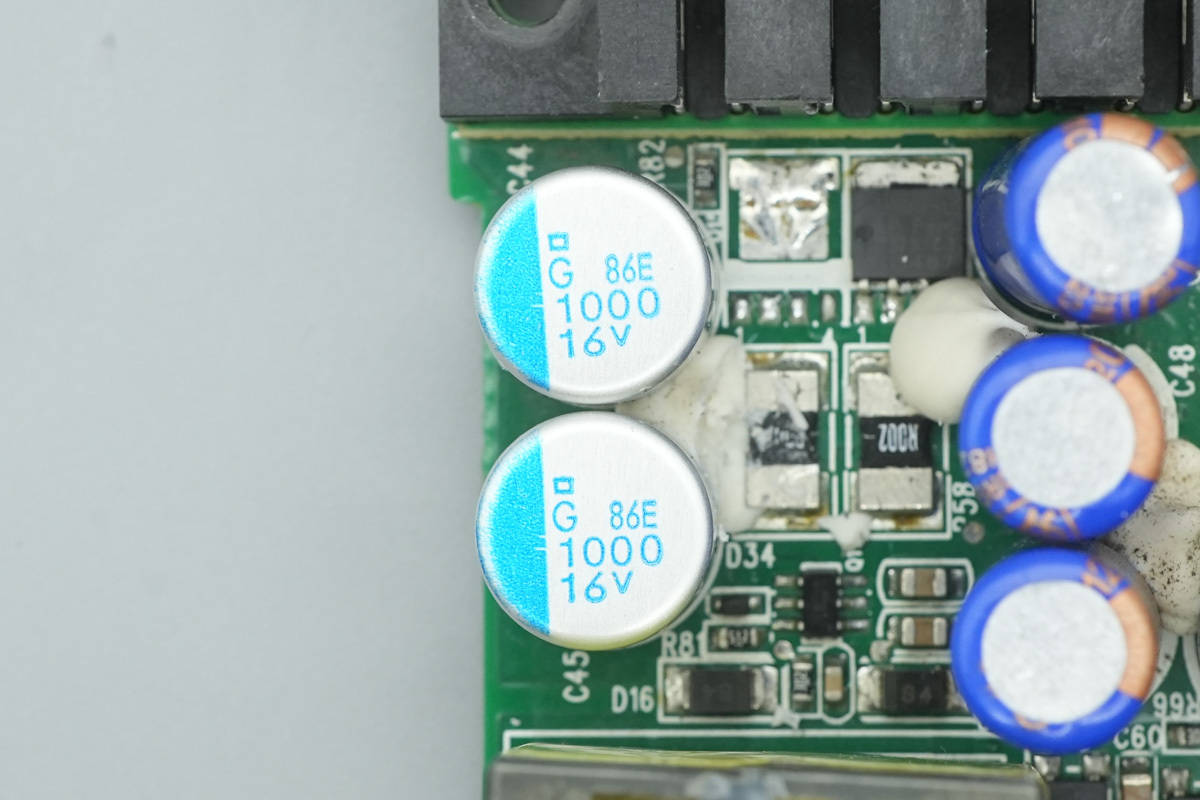

两颗固态滤波电容来自贵弥功，规格均为1000μF16V。

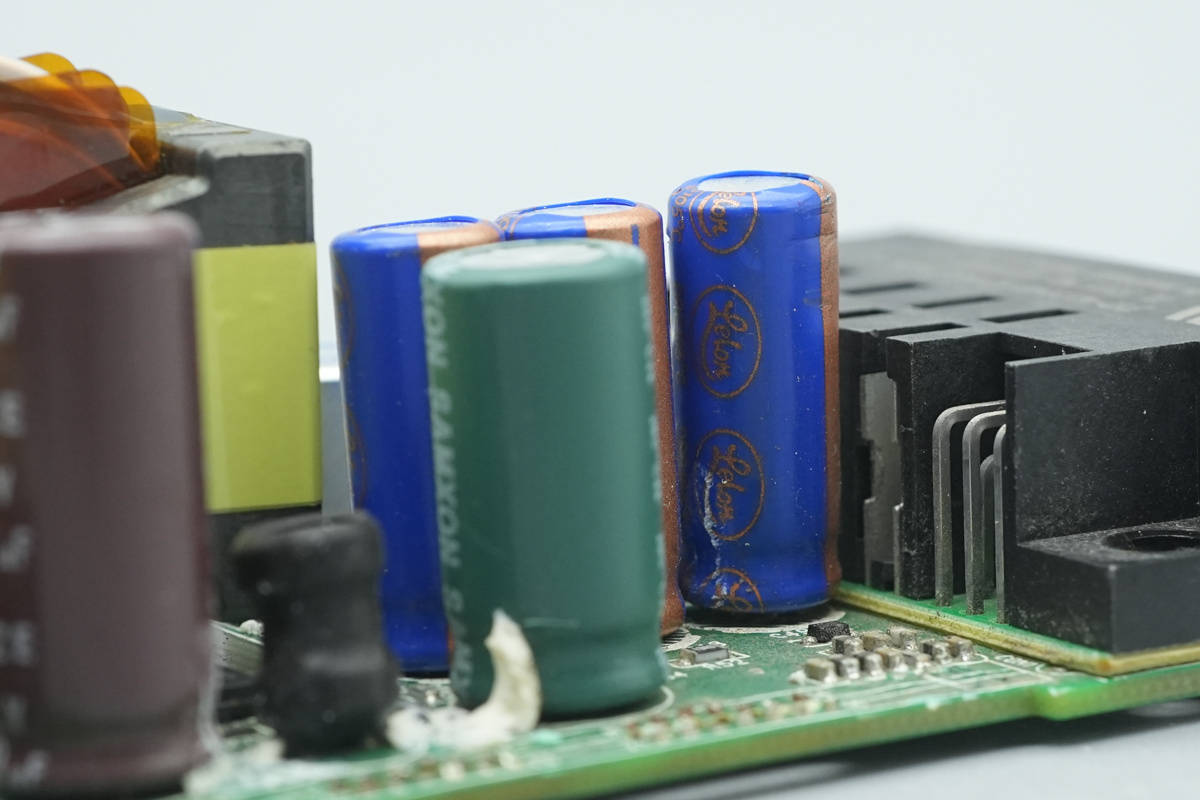

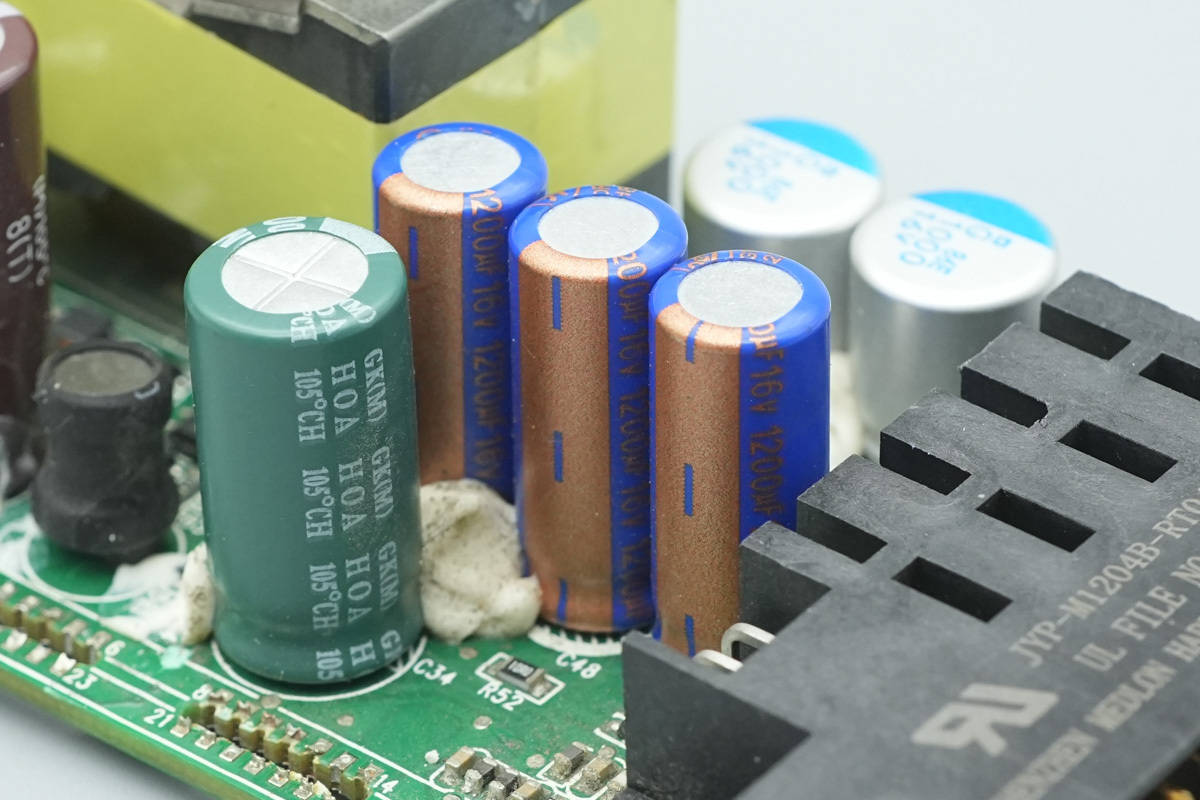

另外三颗滤波电容来自Lelon立隆。

三颗电容规格均为1200μF16V。

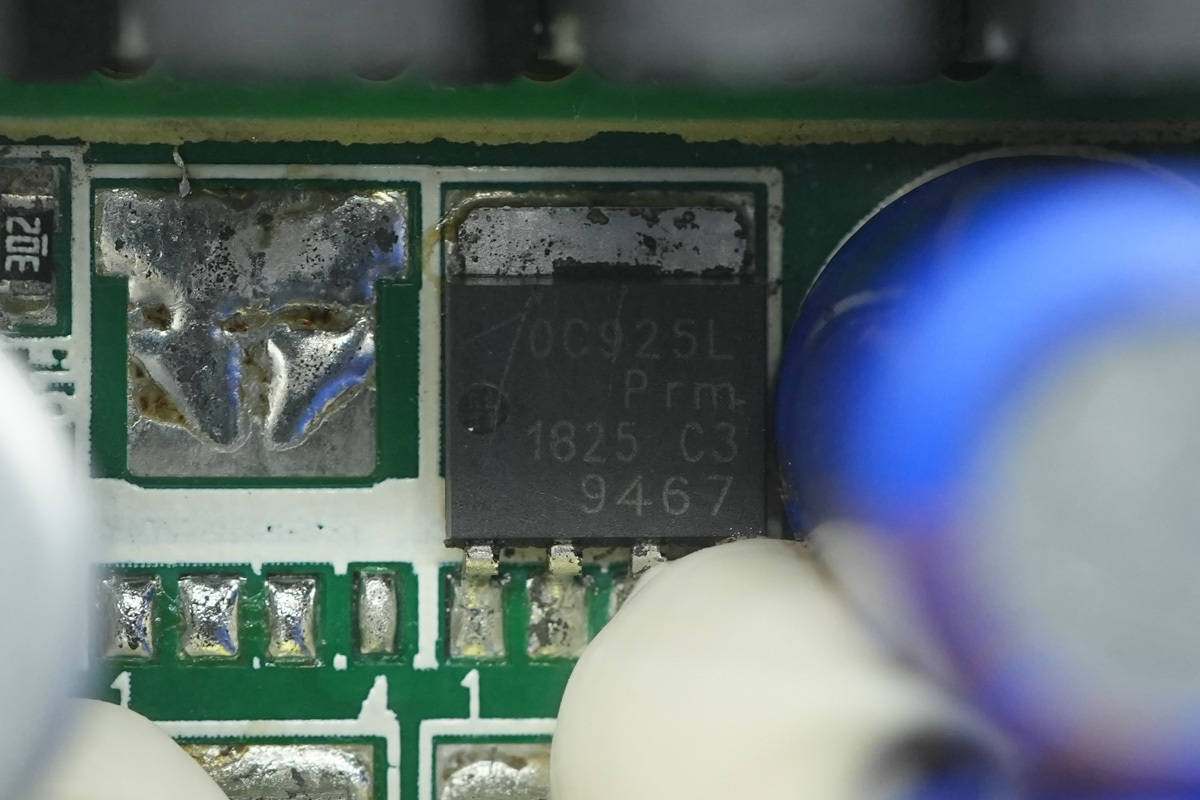

输出控制管来自安世，丝印0C925L，型号PSMN0R9-25YLC，NMOS，耐压25V，导阻0.99mΩ，采用LFPAK封装。

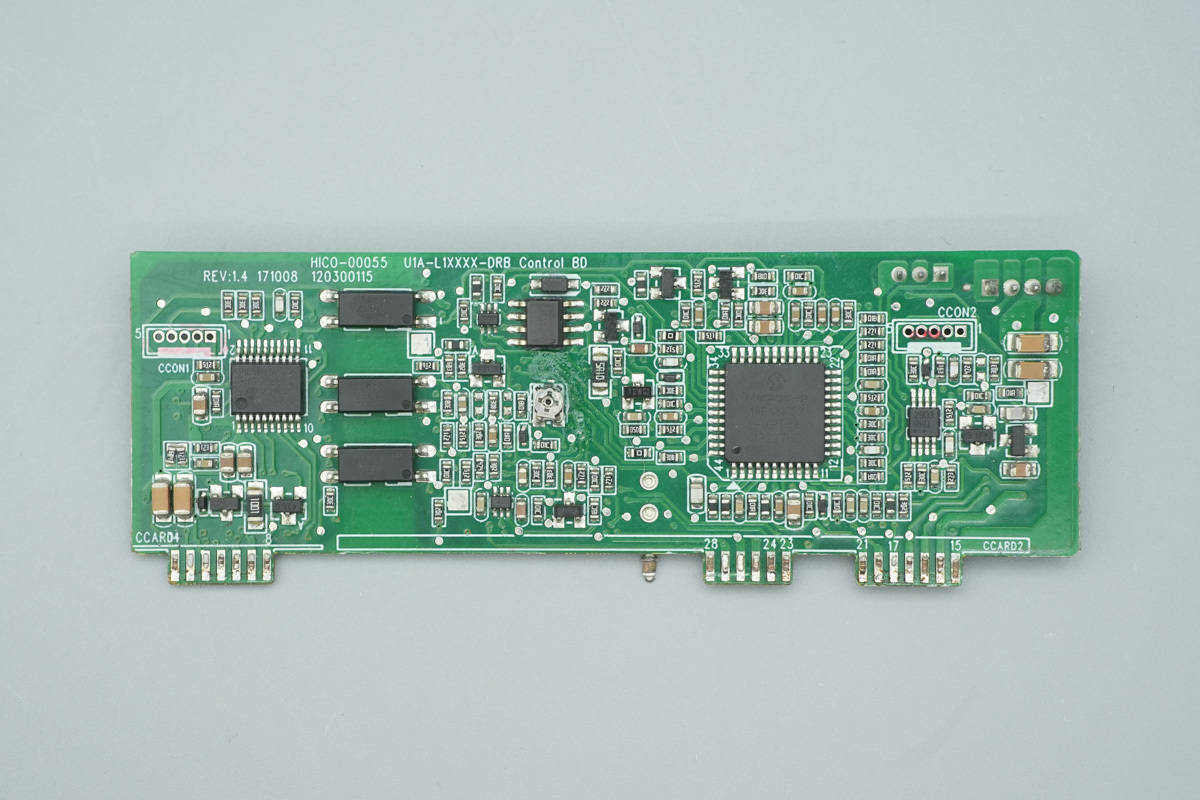

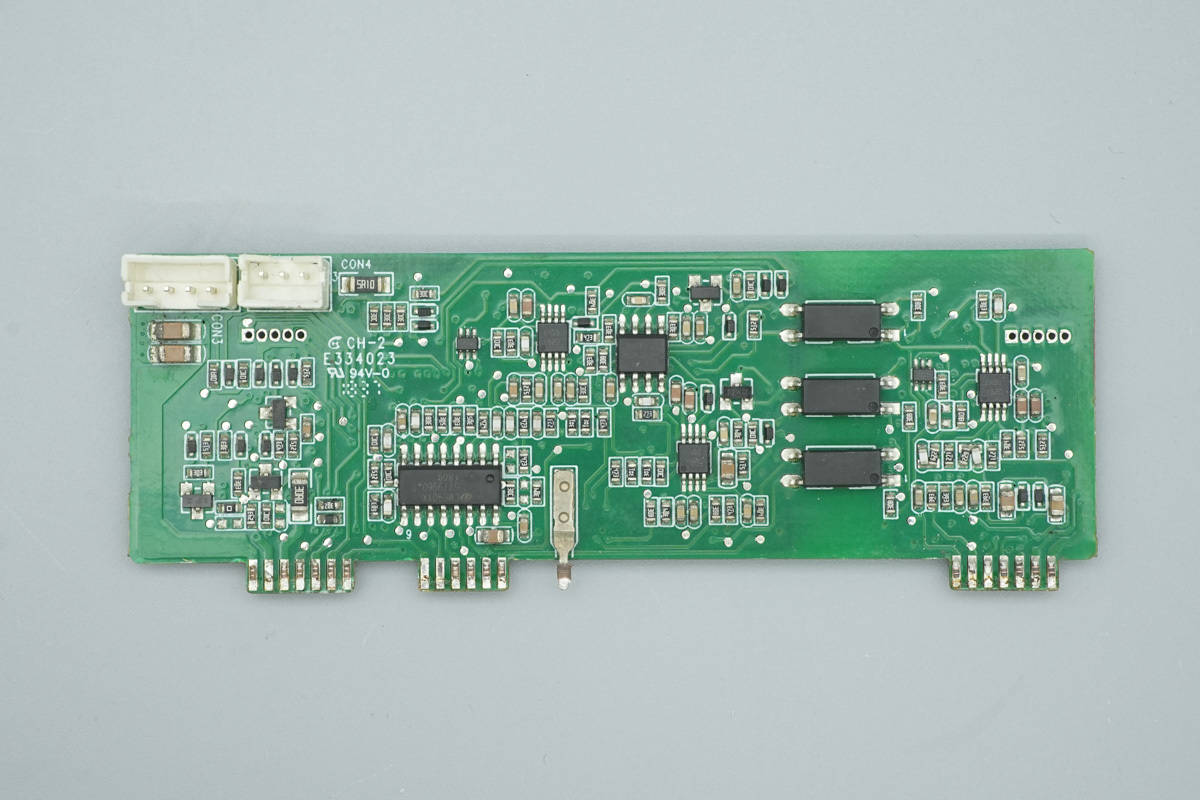

控制小板正面设有MCU、光耦、存储器等器件。

另一面设有电源主控芯片以及多颗光耦和运放。

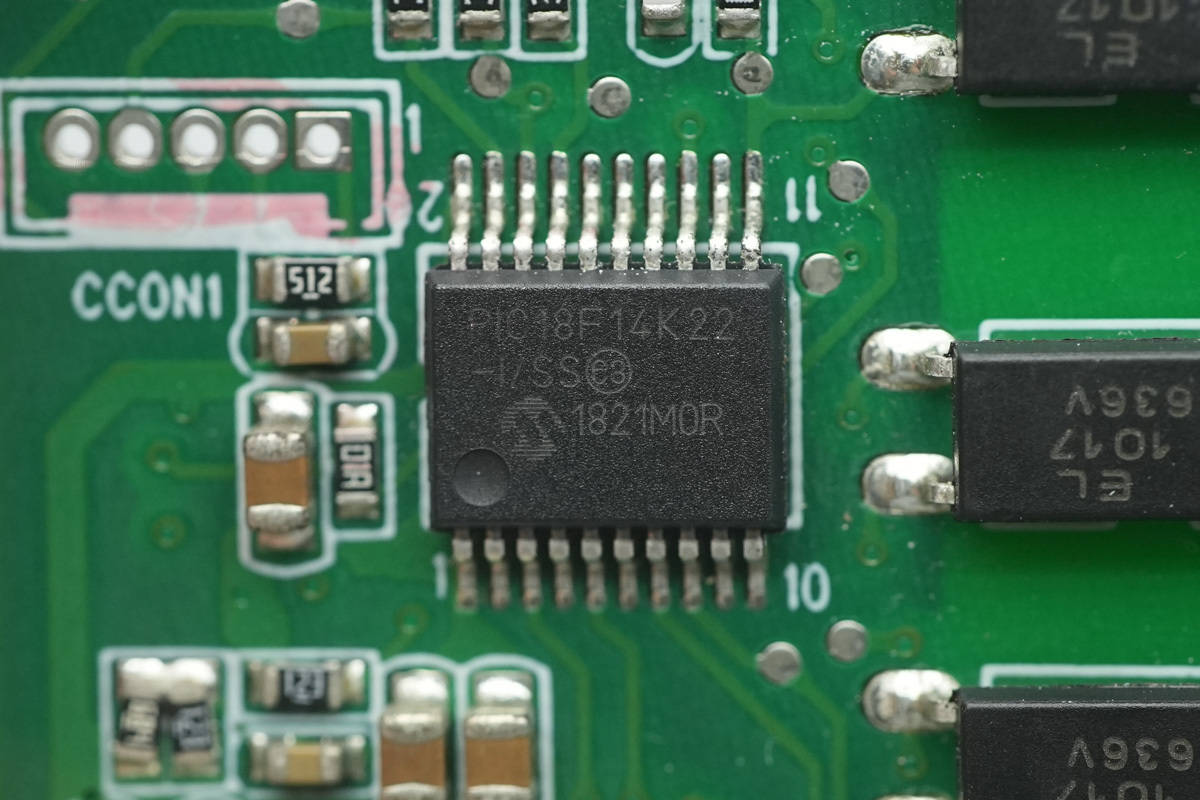

主控 MCU 来自微芯科技，型号 PIC18F14K22，芯片内置 PIC18 内核，内置 16KB FLASH，1024B SRAM，256B E2PROM，内置 12 通道 10 位 ADC，具备 2 个 EUSART 接口和一个 I2C/SPI 接口，采用 20pin SSOP 封装。

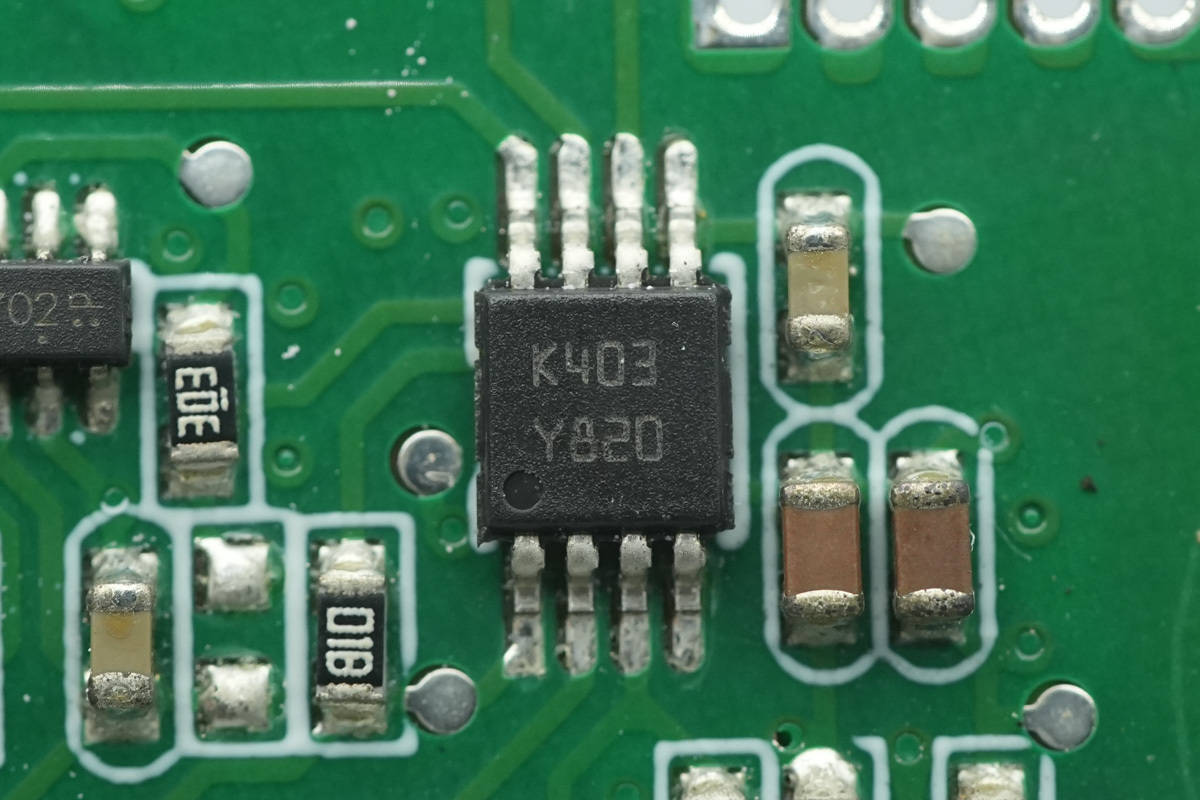

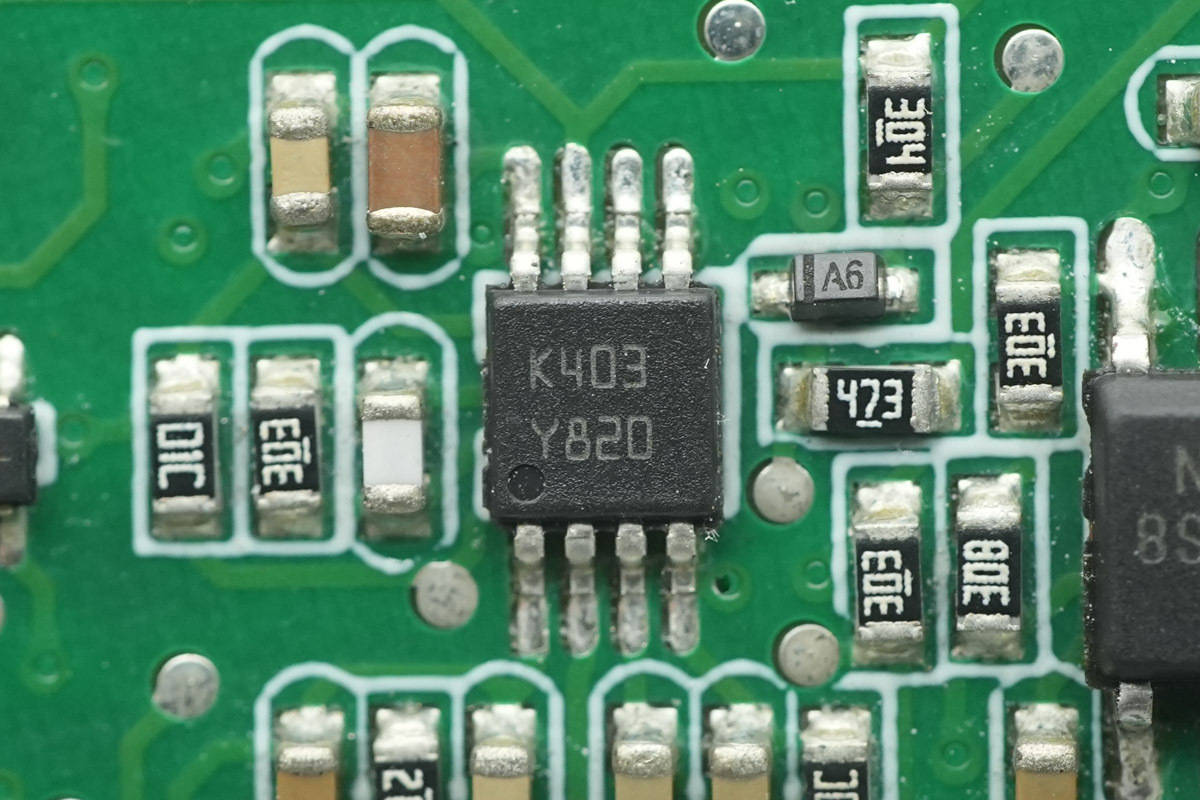

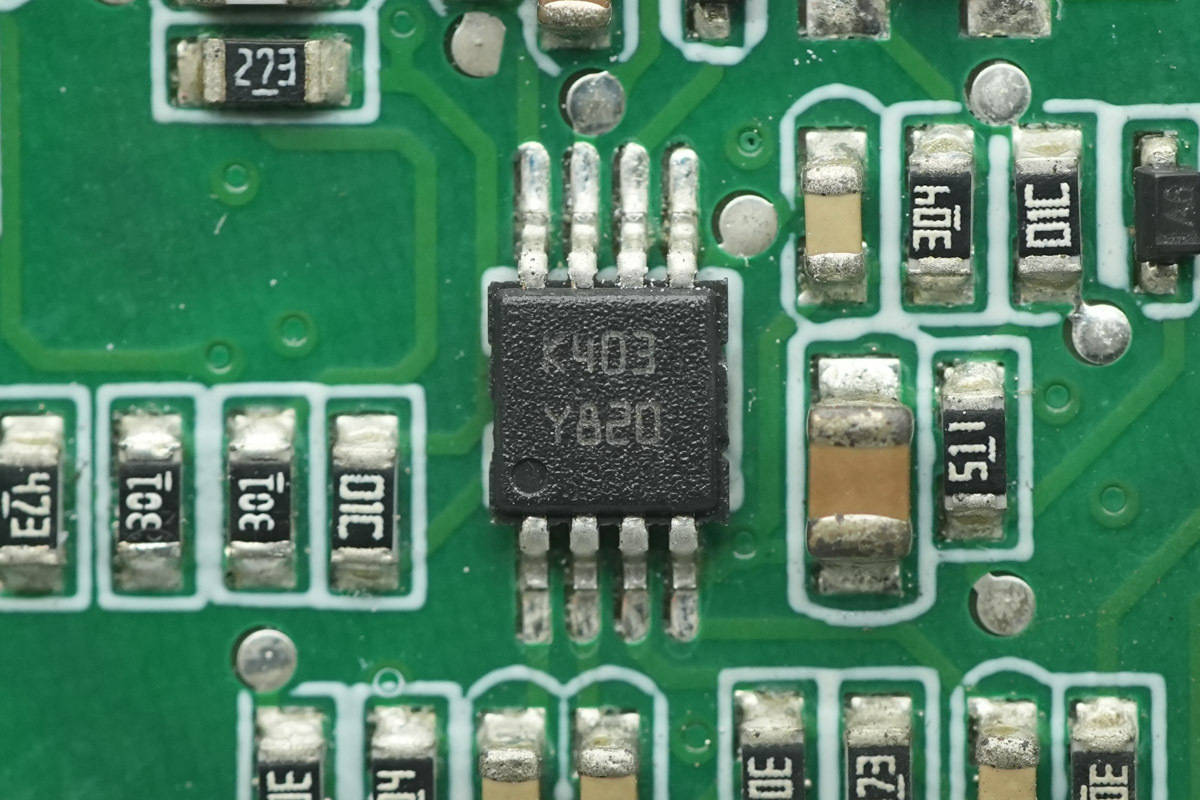

运放来自意法半导体，丝印K403，型号LM2904ST，为低功耗双运放，采用MiniSO8封装。

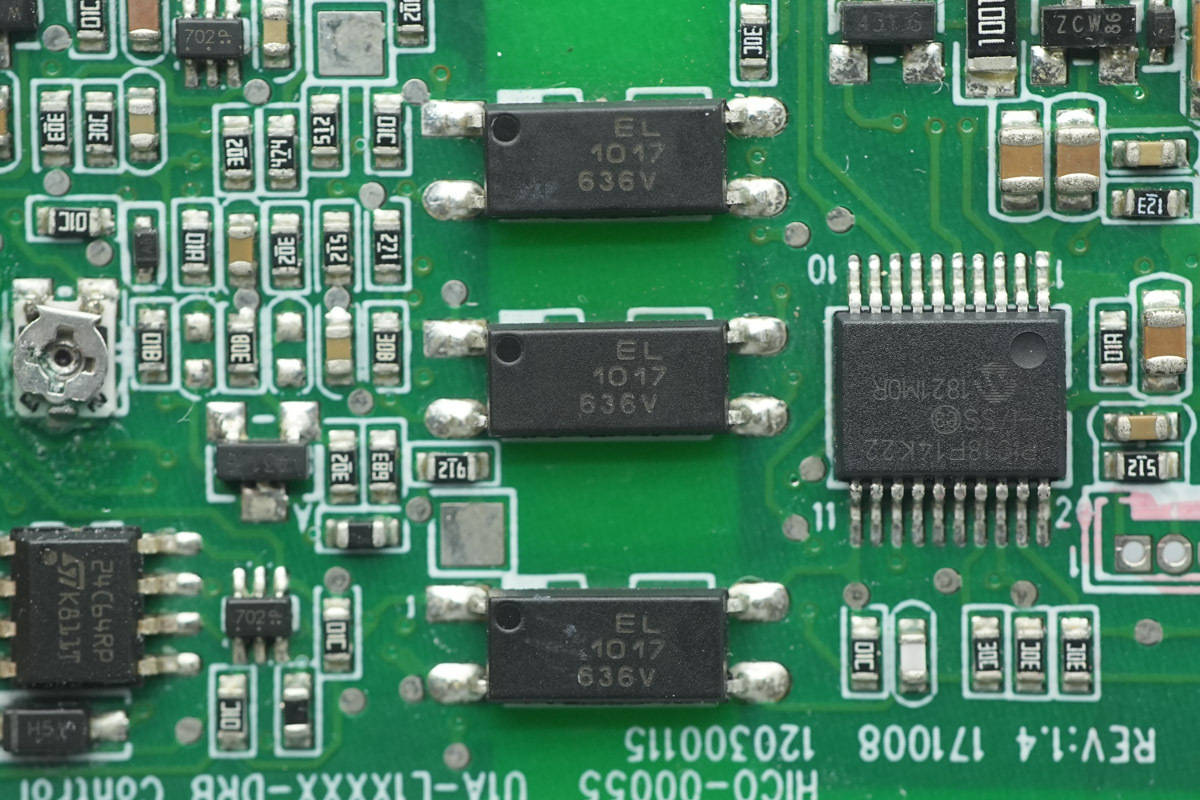

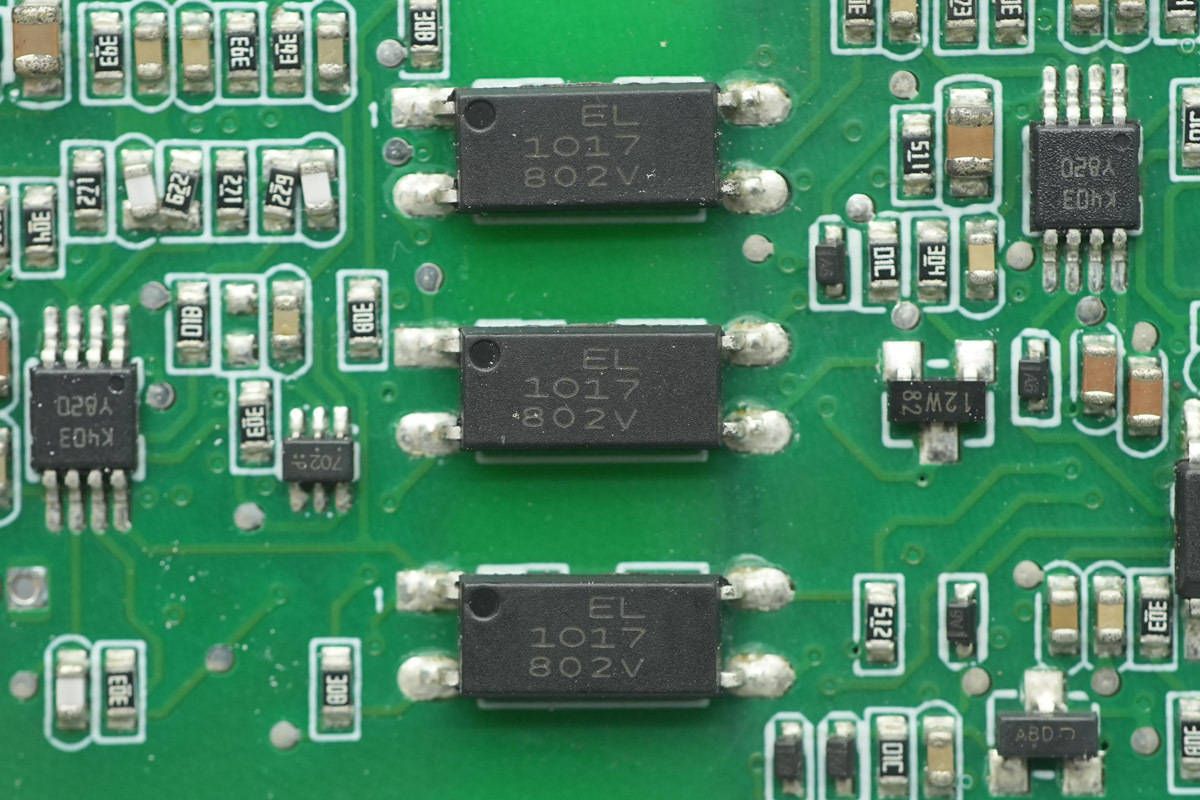

三颗光耦来自亿光，型号 EL 1017，为晶体管输出型光电耦合器，隔离电压 5000Vrms，采用 SOP‑4 封装，用于高低压侧信号隔离传输。

另一面三颗特写。

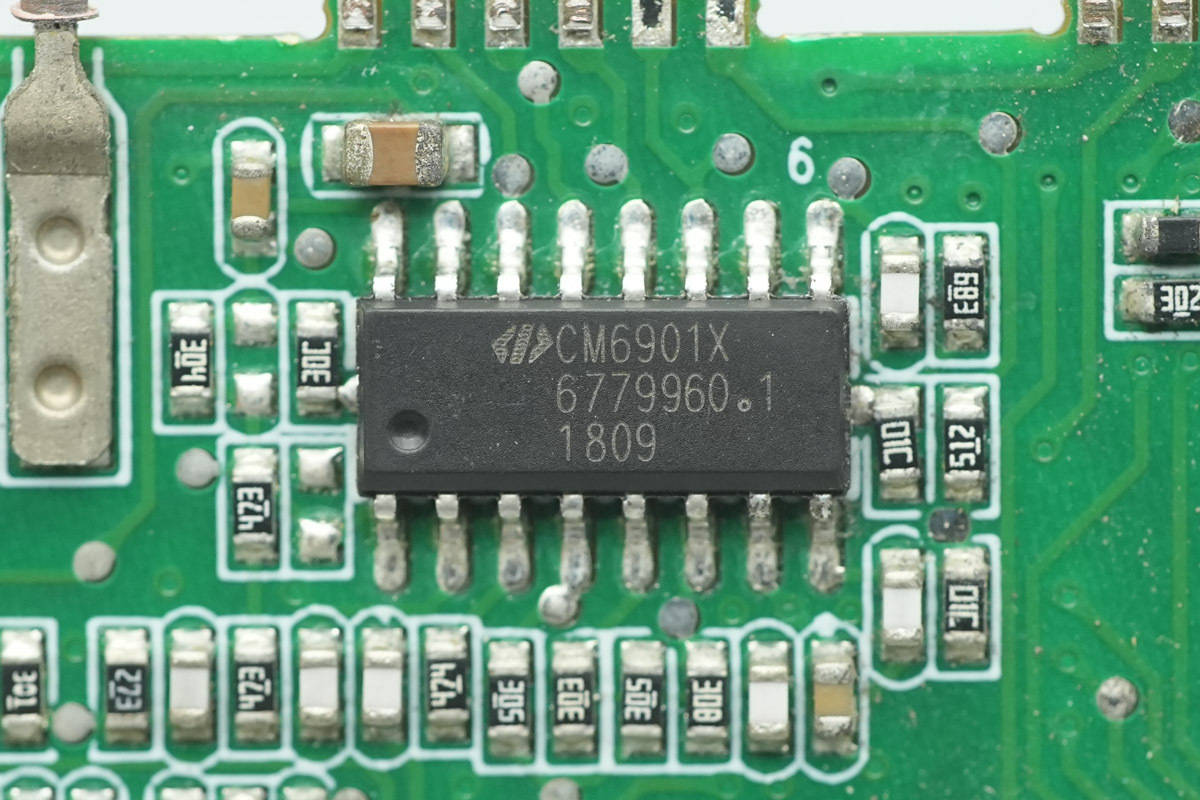

电源主控芯片采用虹冠CM6901，这是一颗次级侧的LLC+同步整流控制器，用于同步整流的LLC电源转换，通过隔离变压器来驱动初级开关管。

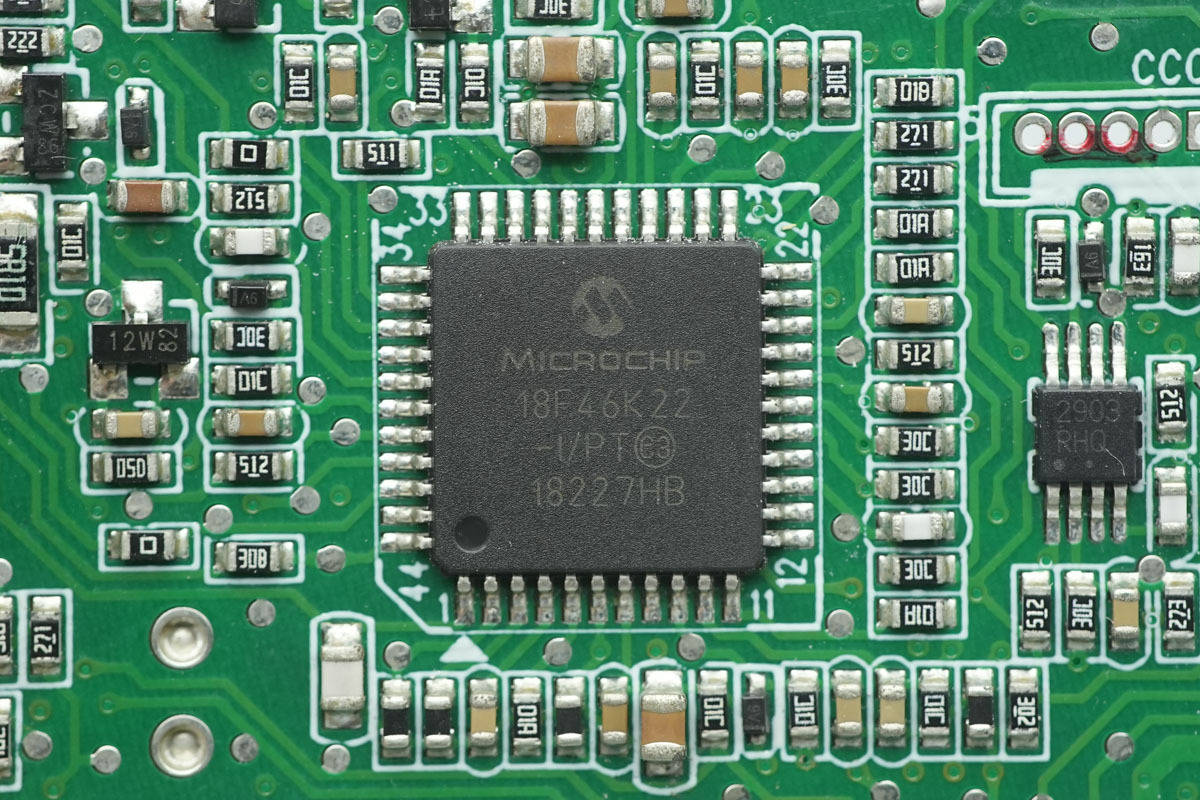

另一颗 MCU 也是来自微芯科技，型号 PIC18F46K22，芯片内置 PIC18 内核，内置 64KB FLASH，3968B SRAM，1024B E2PROM，内置 28 通道 10 位 ADC，具备 4 个 EUSART 接口和两个 I2C/SPI 接口，采用 44pin TQFP 封装。

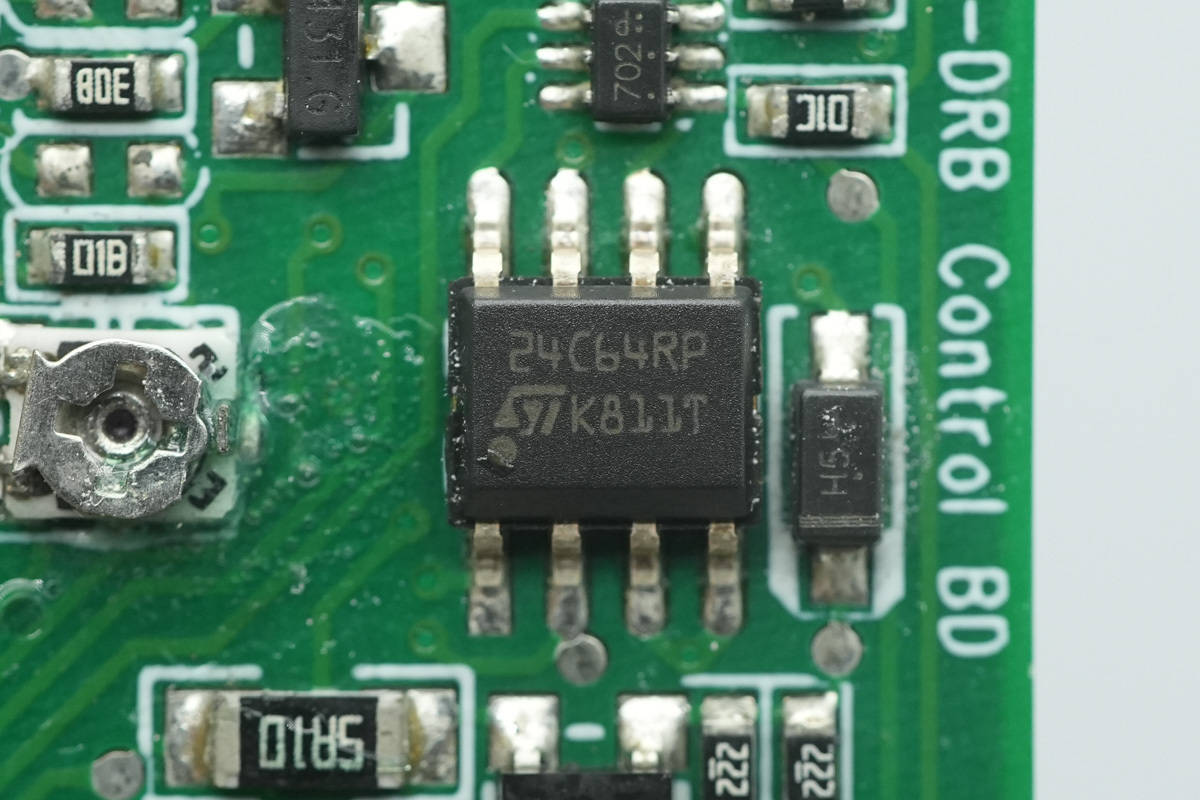

存储芯片来自 ST 意法半导体，型号 M24C64‑RP，容量 64Kbit EEPROM，I2C 通信接口，采用 SOIC‑8 封装。

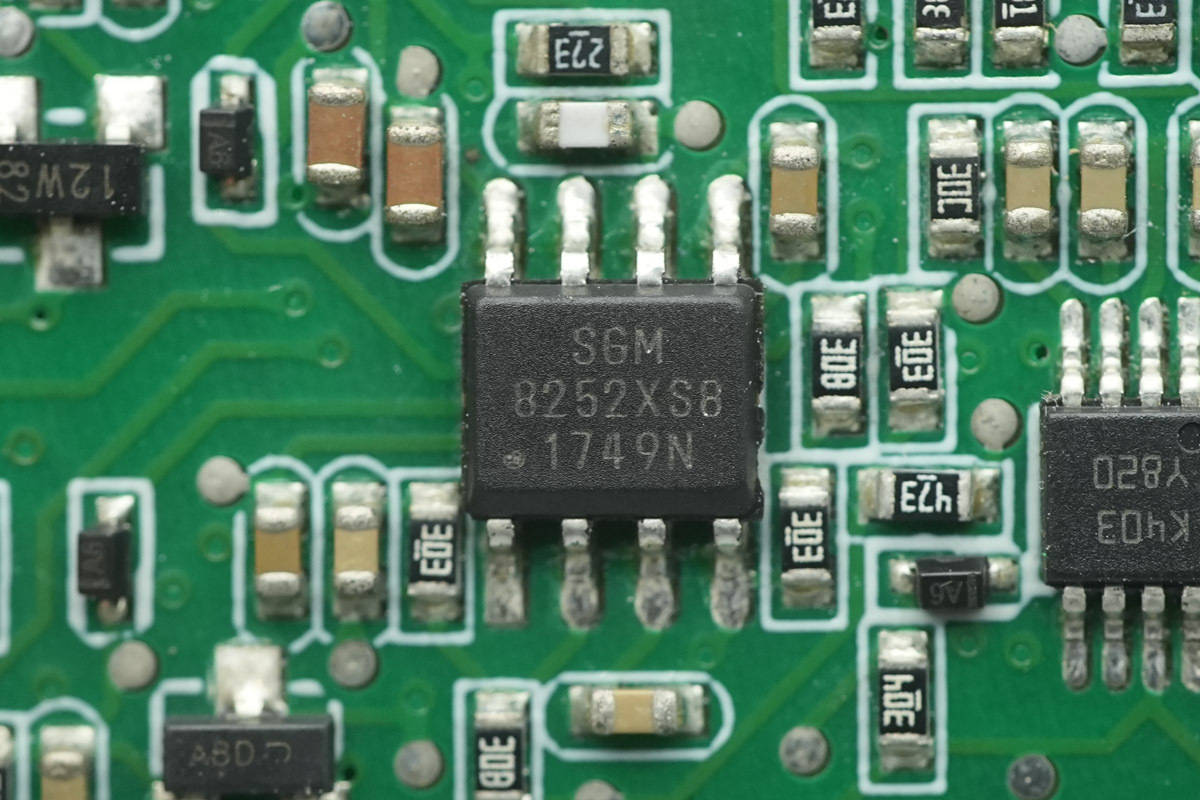

运算放大器来自圣邦，型号 SGM8252，为双通道轨到轨输入输出运算放大器，采用 SOIC‑8 封装。

另一颗运放采用意法半导体LM2904ST。

另一颗意法半导体LM2904ST运放特写。

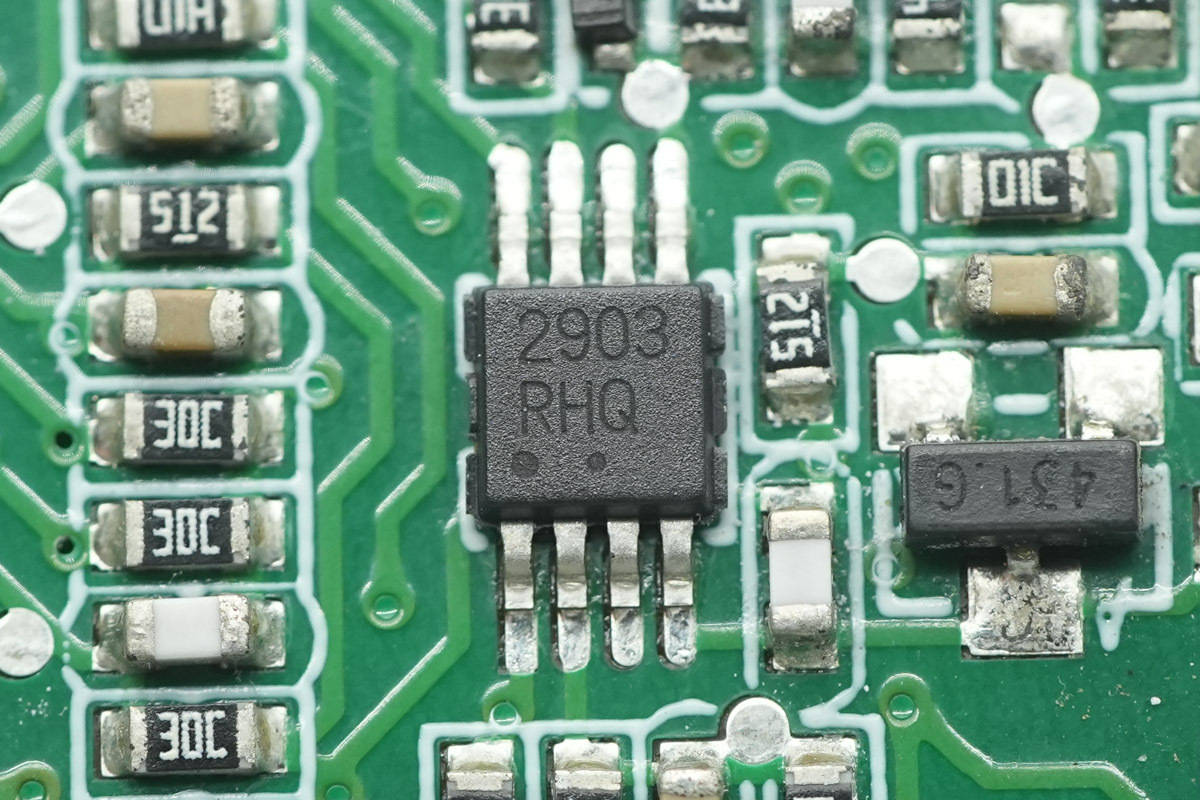

一颗电压比较器来自安森美，型号LM2903，采用 Micro8封装。

两颗红色薄膜电容也是来自江湖，规格为0.47μF550V。

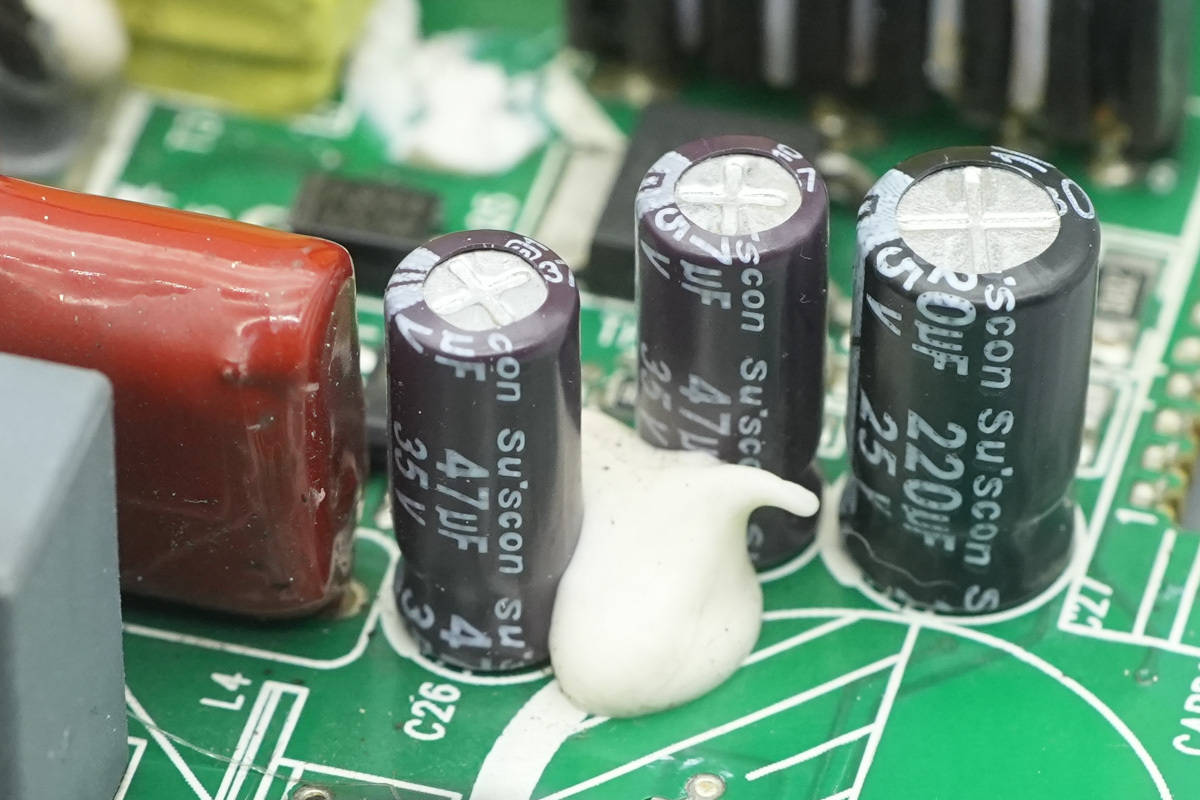

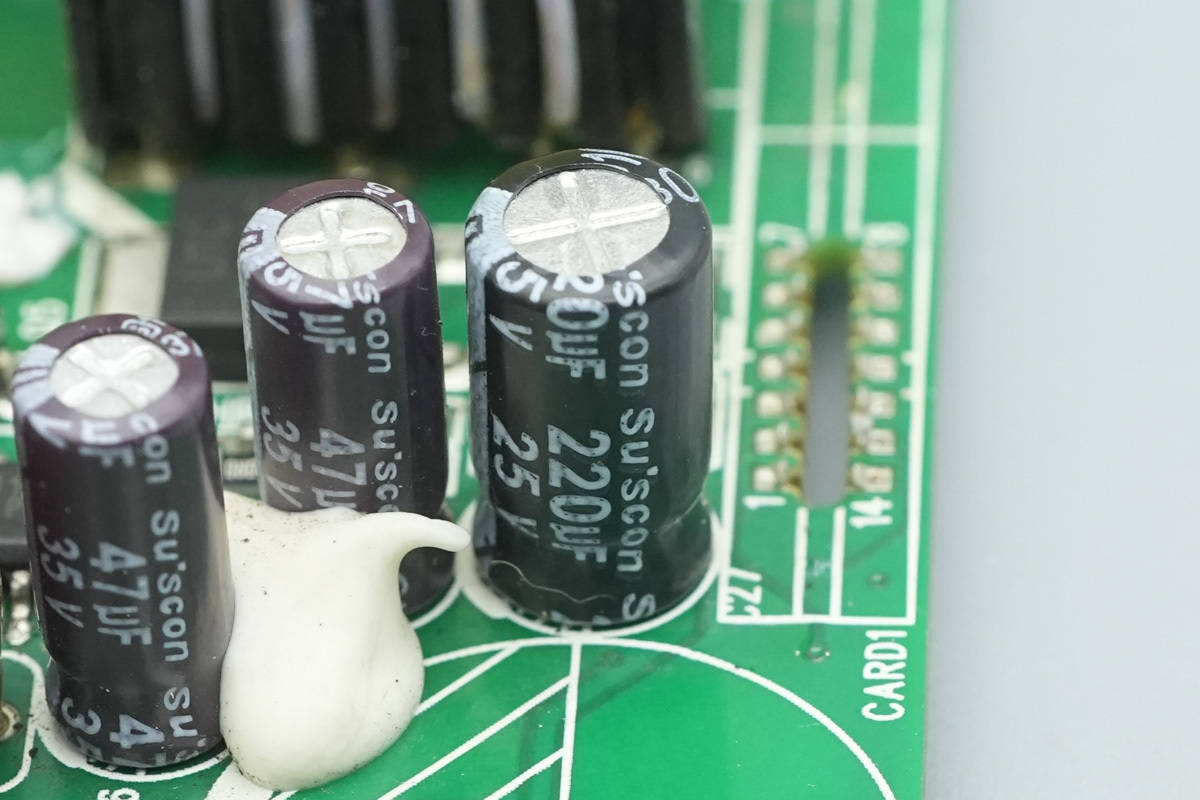

三颗供电电源也是来自冠坤，其中两颗规格为47μF35V。

一颗规格为220μF25V。

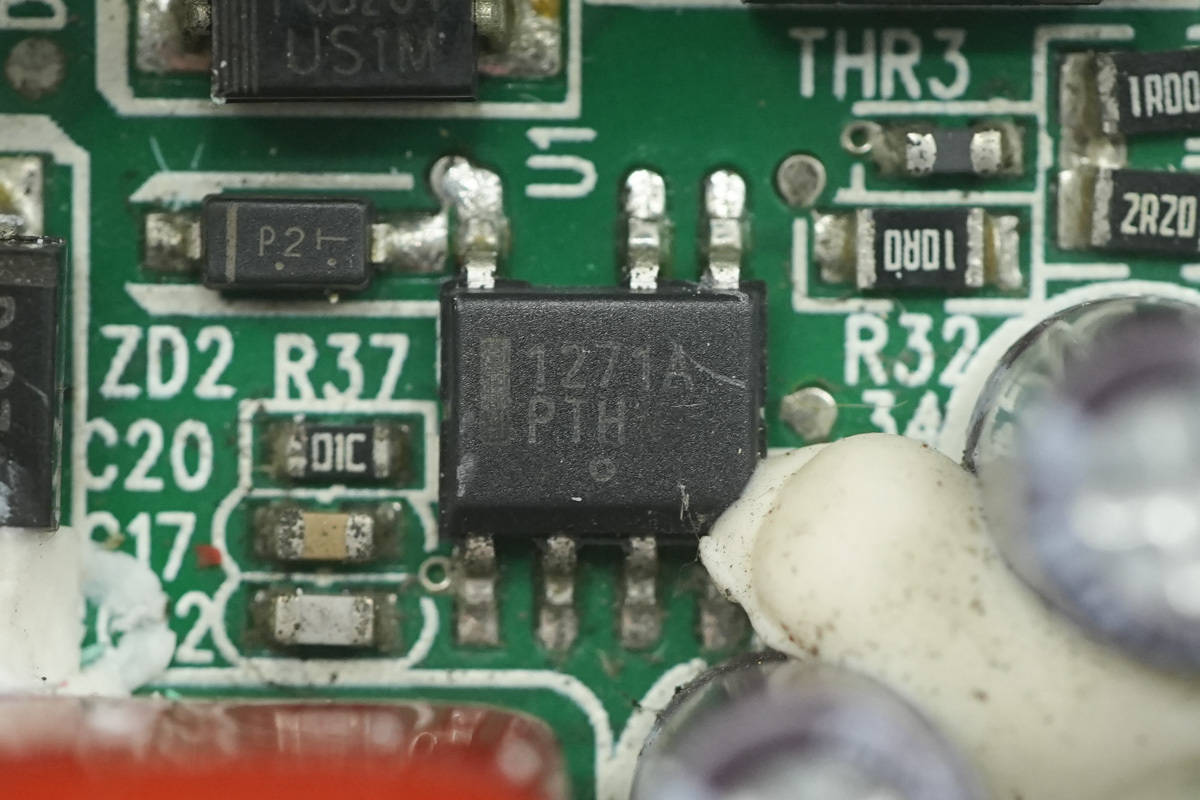

辅助电源 PWM 控制器来自安森美，型号 NCP1271，固定 65kHz 频率电流模式反激控制器，SOP‑7 封装。

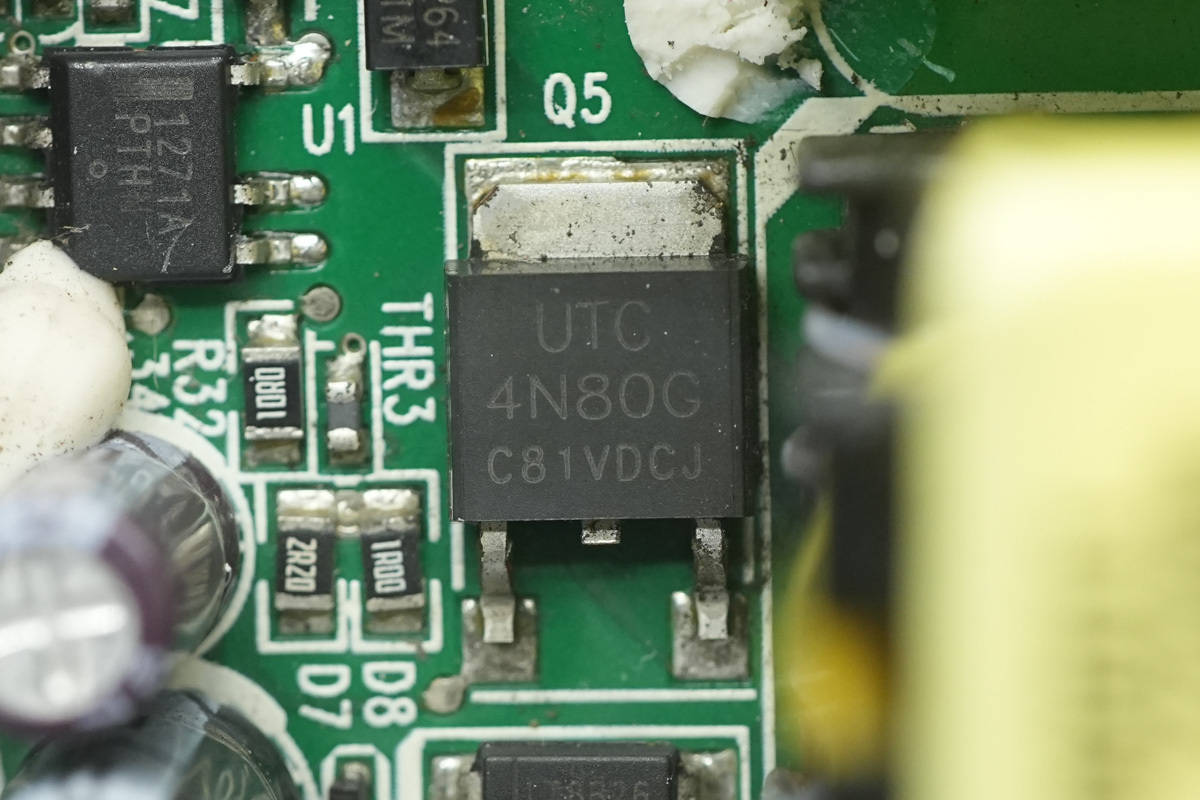

辅助电源开关管来自 UTC友顺，型号 4N80G，NMOS管，耐压 800V，连续漏极电流 4A，导通电阻3Ω，采用 TO‑252 封装，

待机电源变压器特写。

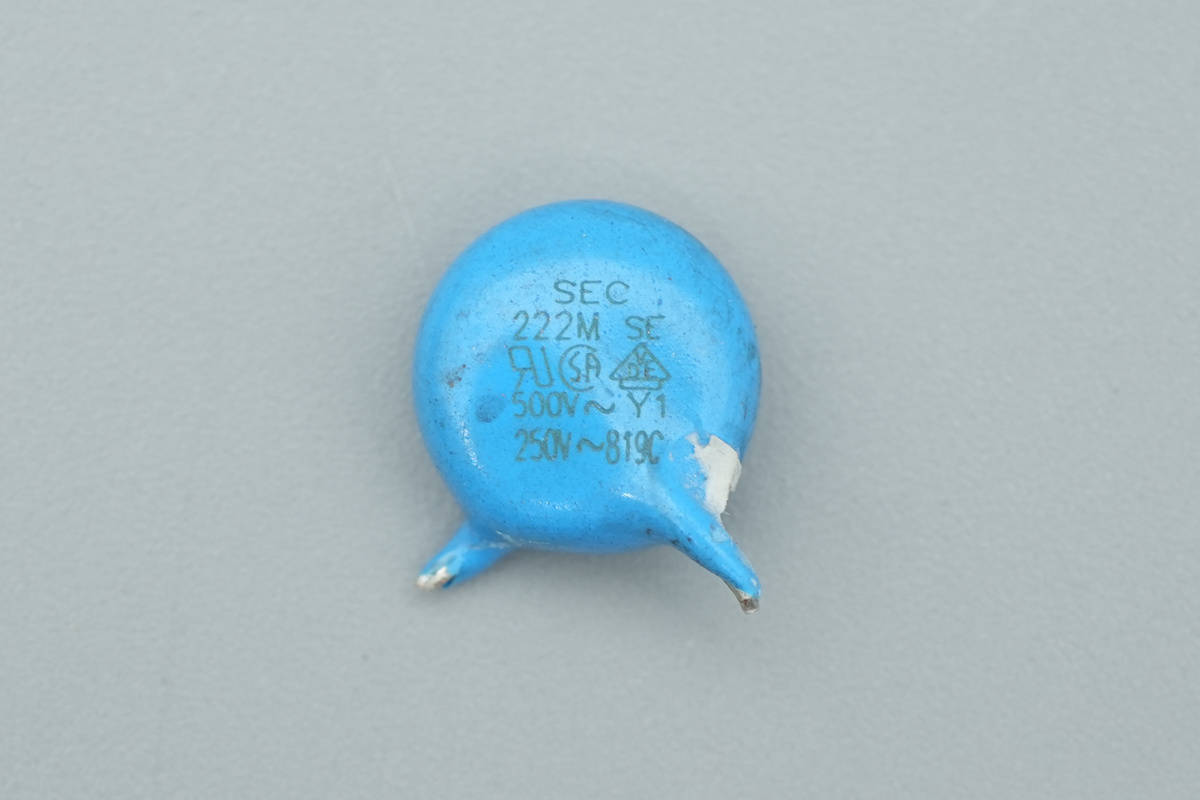

蓝色Y电容来自SEC成功工业。

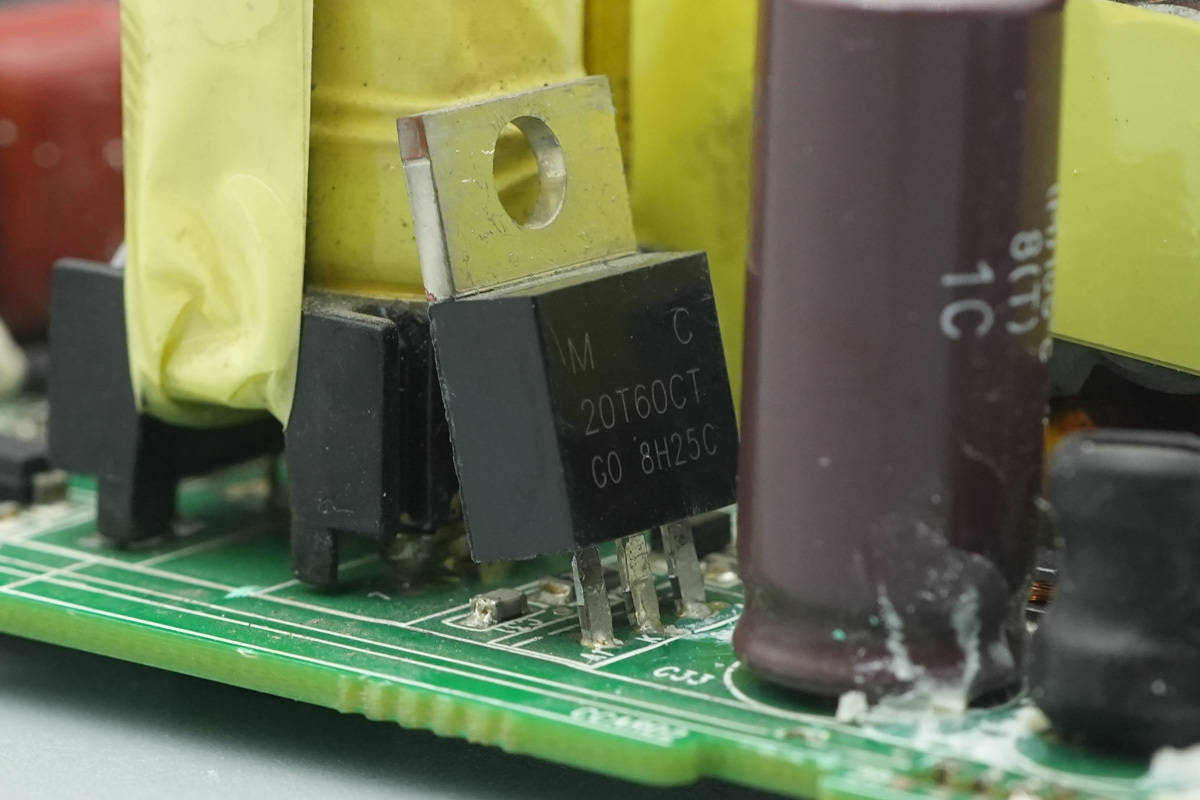

辅助电源整流管来自MC-Power民承，型号MC20T60CT，耐压60V，总持续电流 20A，采用 TO‑220 封装。

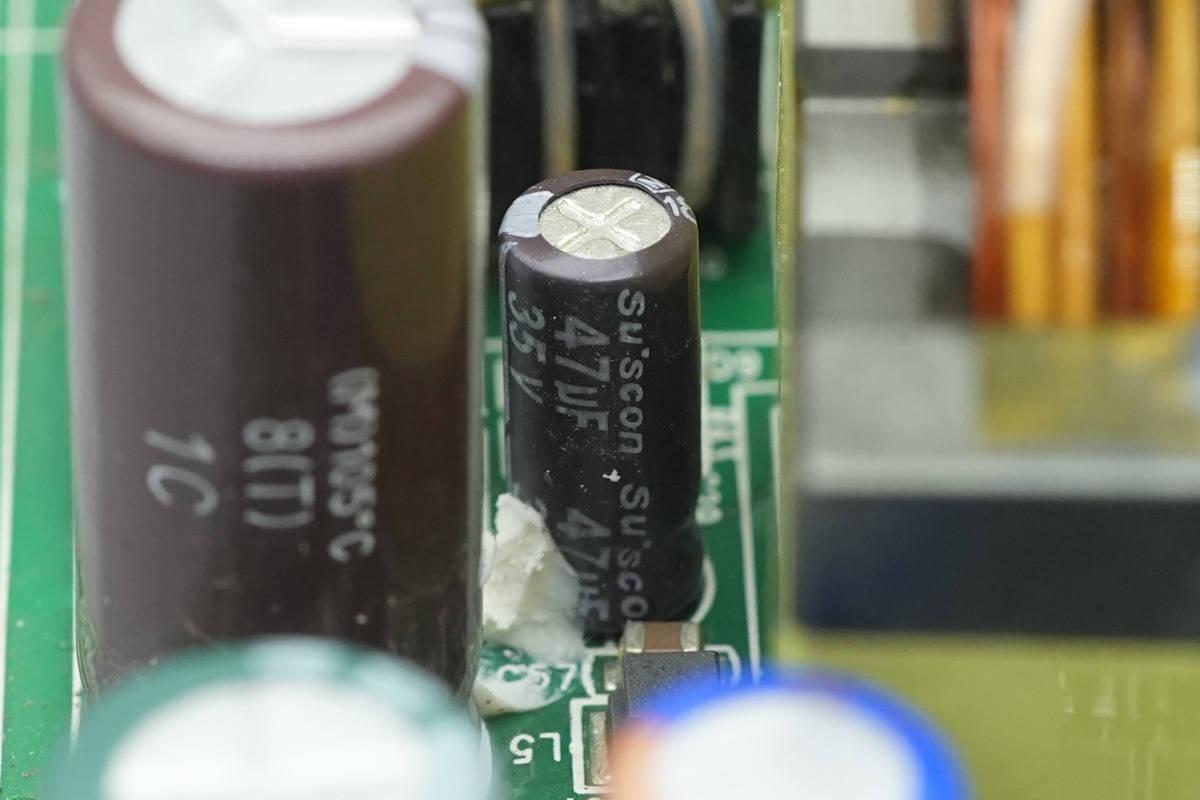

滤波电容来自冠坤，规格为47μF35V。

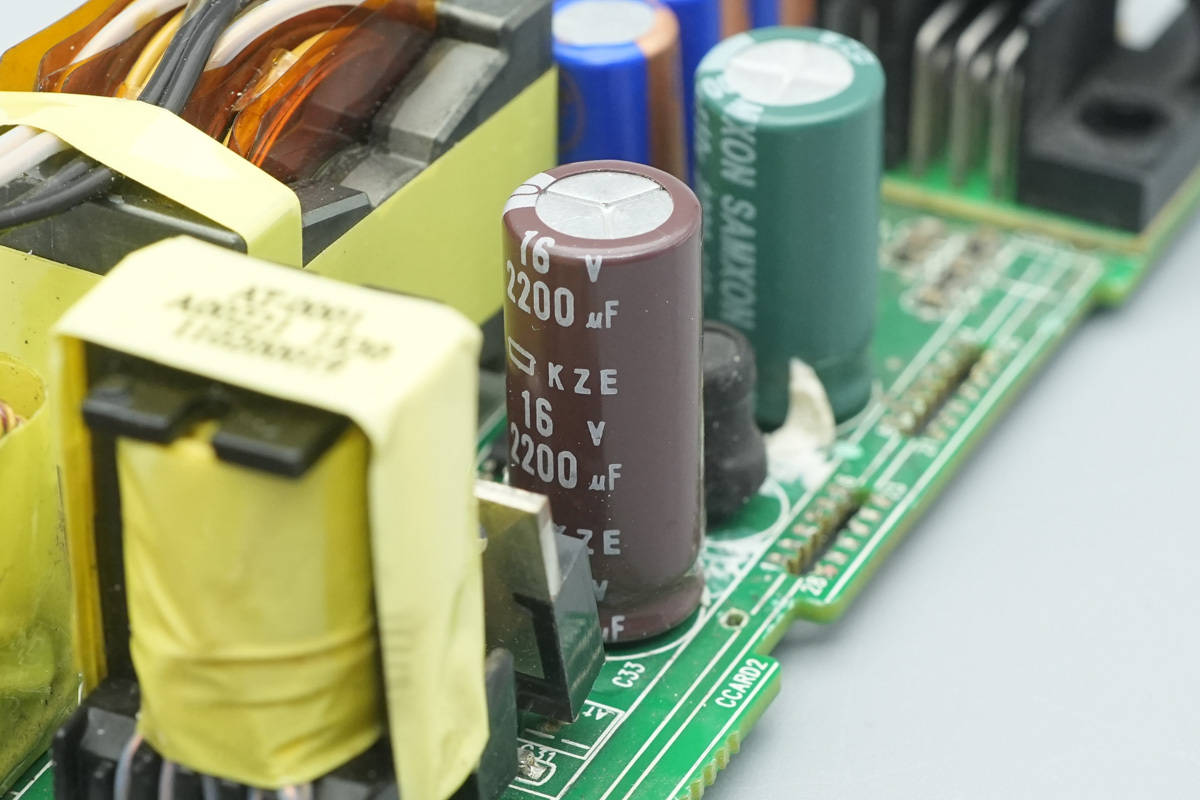

滤波电容来自贵弥功，为KZE系列长寿命电解电容，规格为2200μF16V。

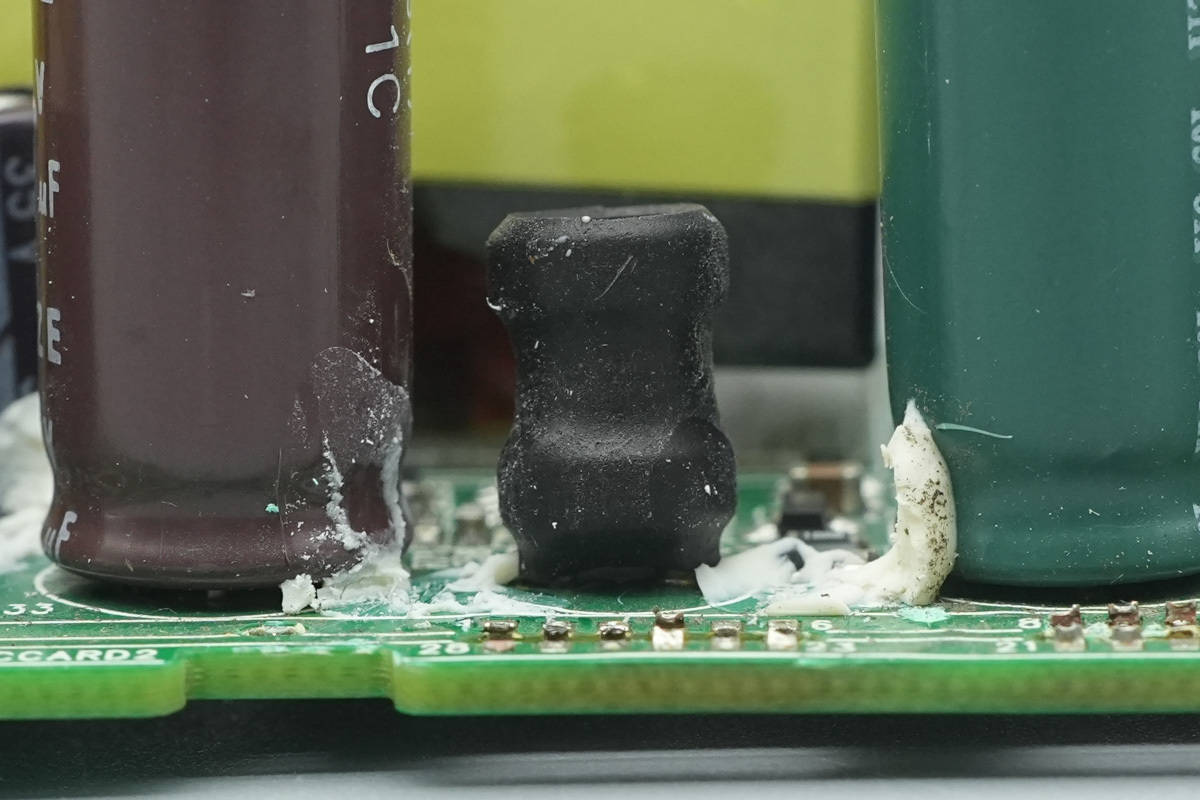

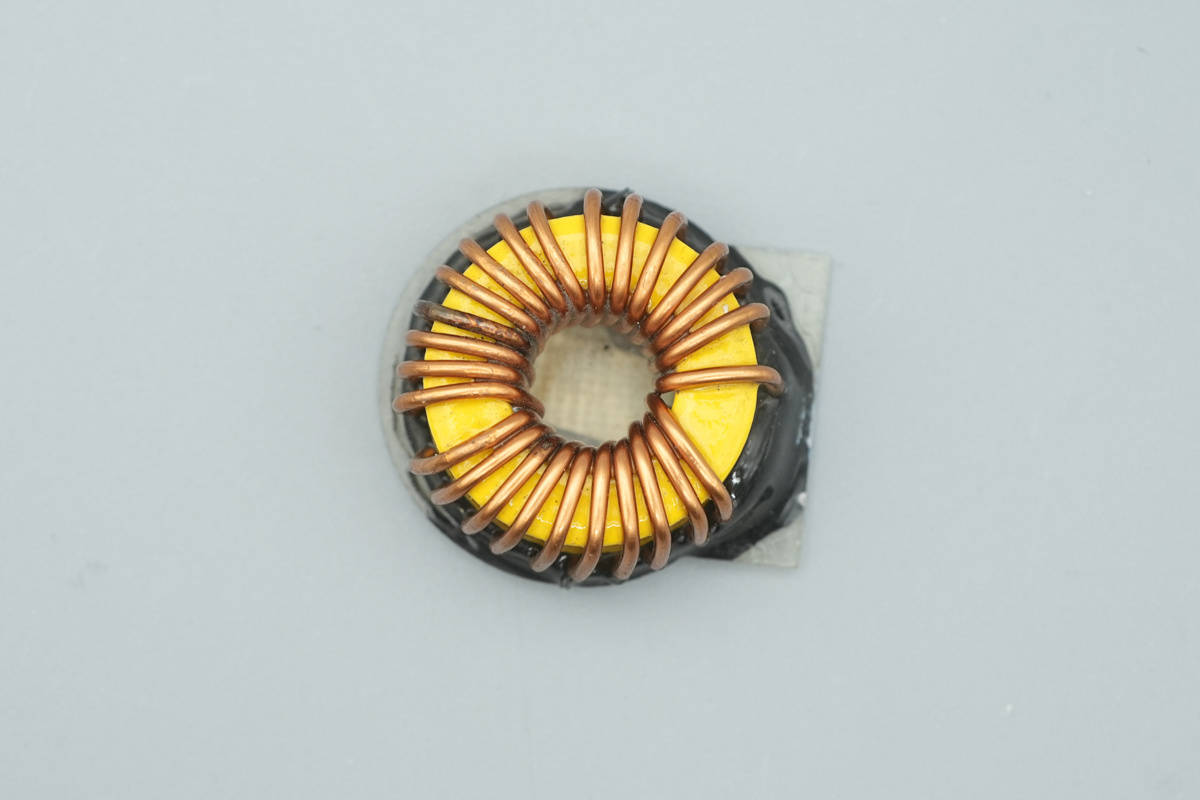

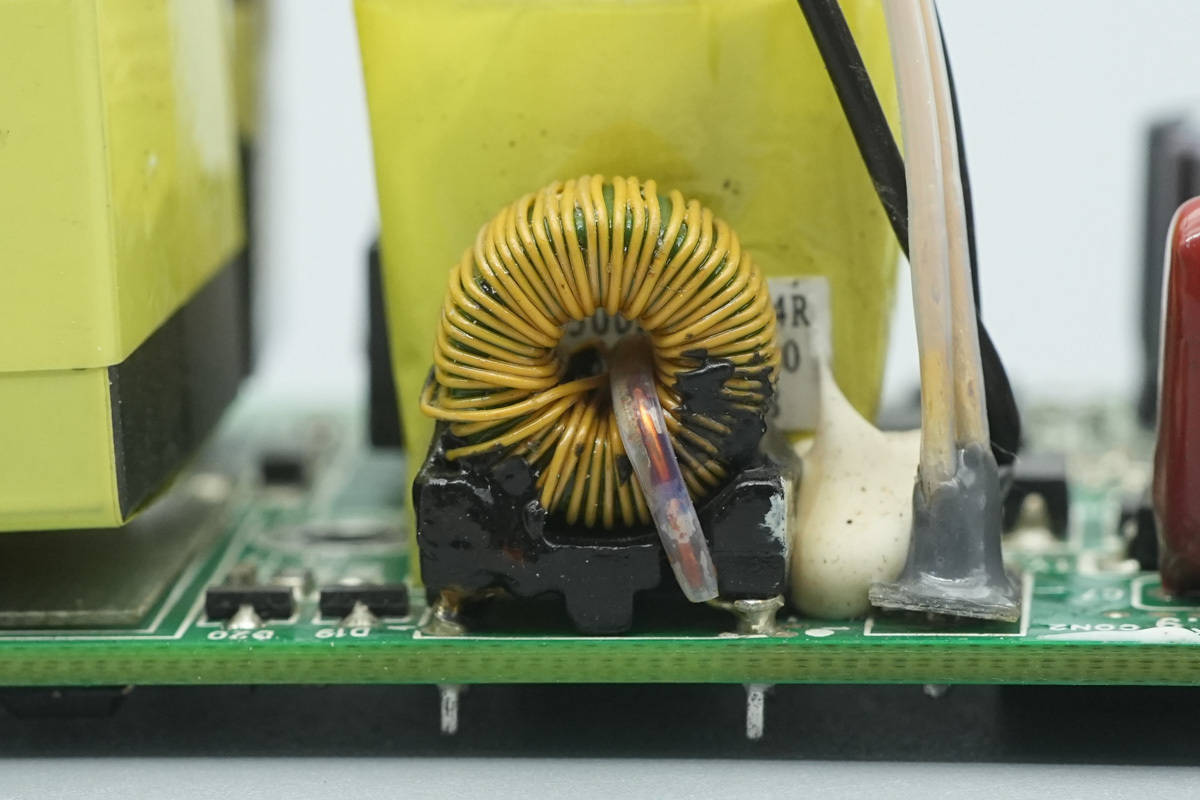

工字滤波电感外套热缩管绝缘保护。

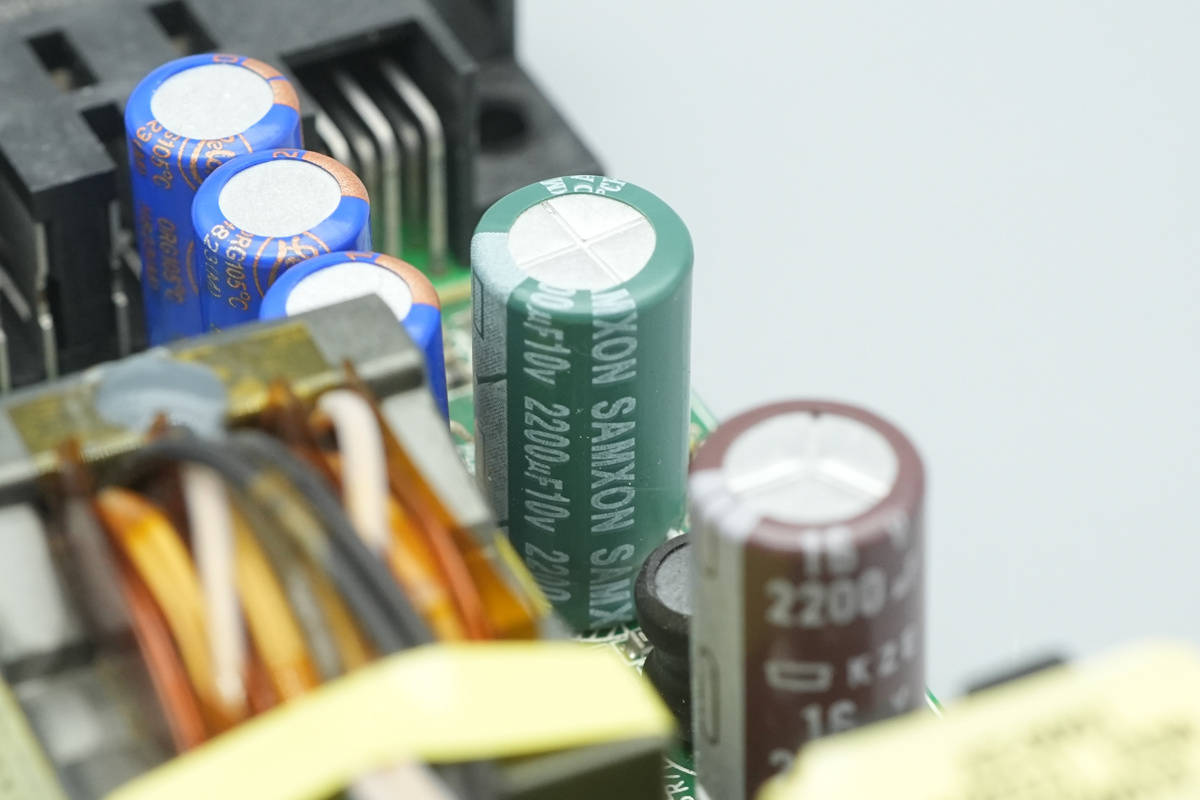

另一颗滤波电容来自SAMXON万裕，规格为2200μF10V。

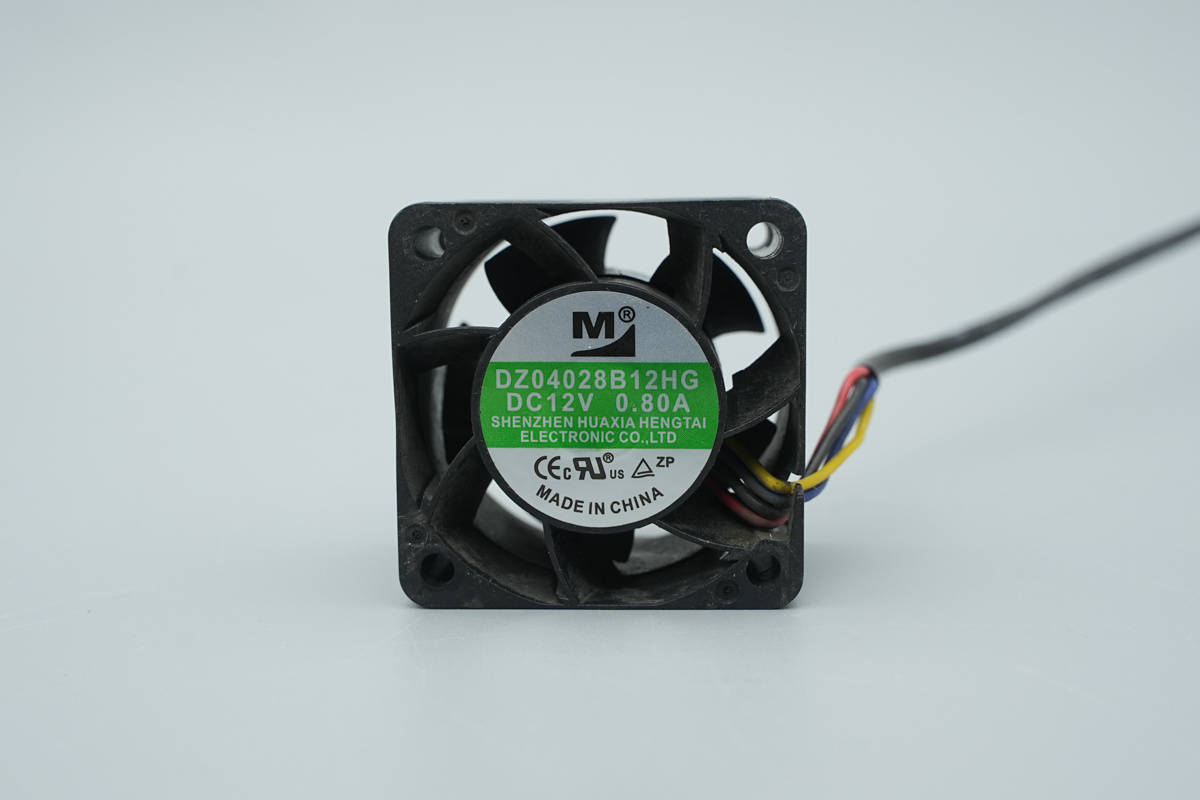

散热风扇来自华夏恒泰，型号DZ04028B12HG，规格为12V 0.8A。

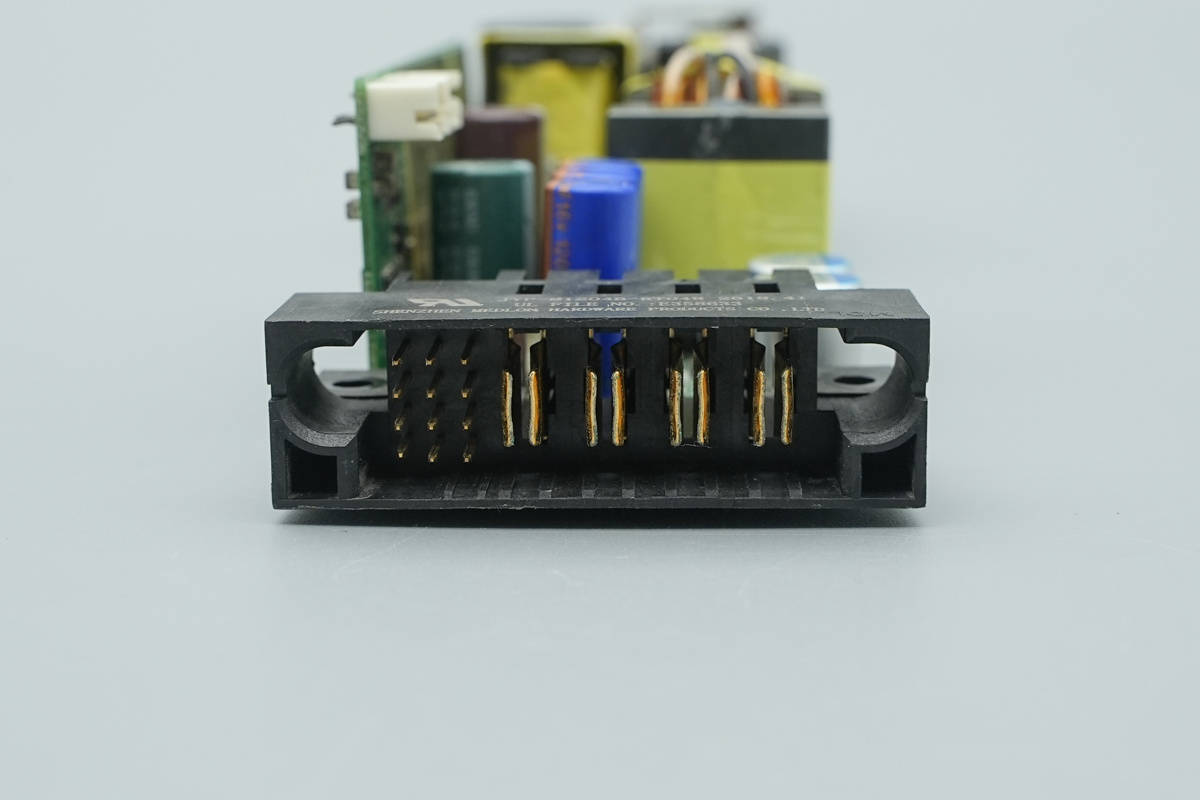

输出端镀金连接器特写。

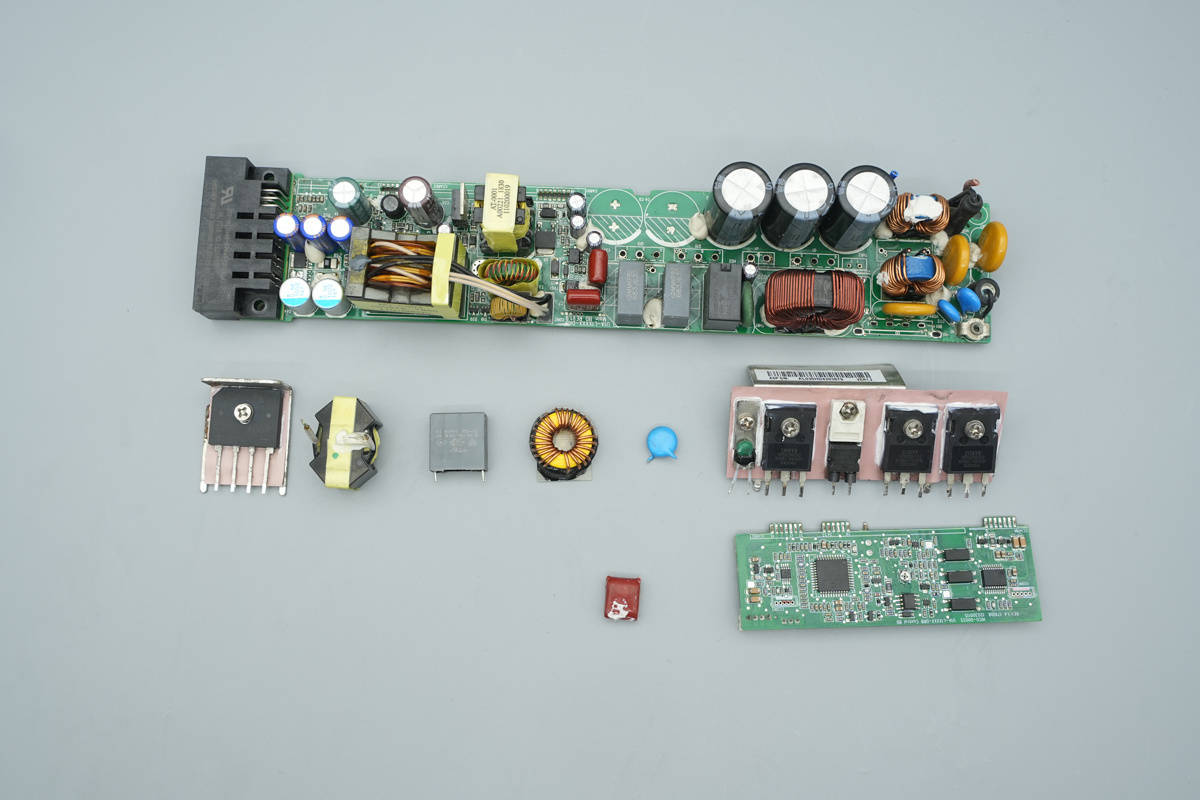

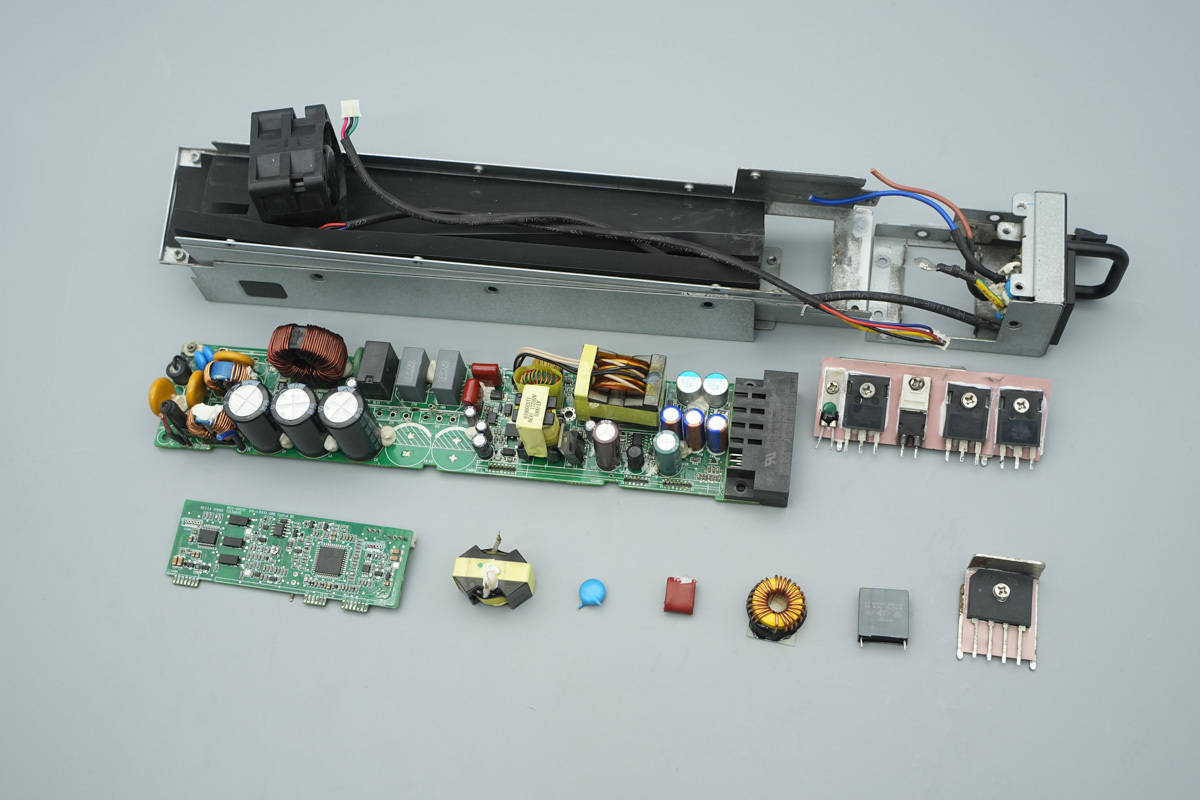

全部拆解一览，来张全家福。

服务器电源网拆解总结

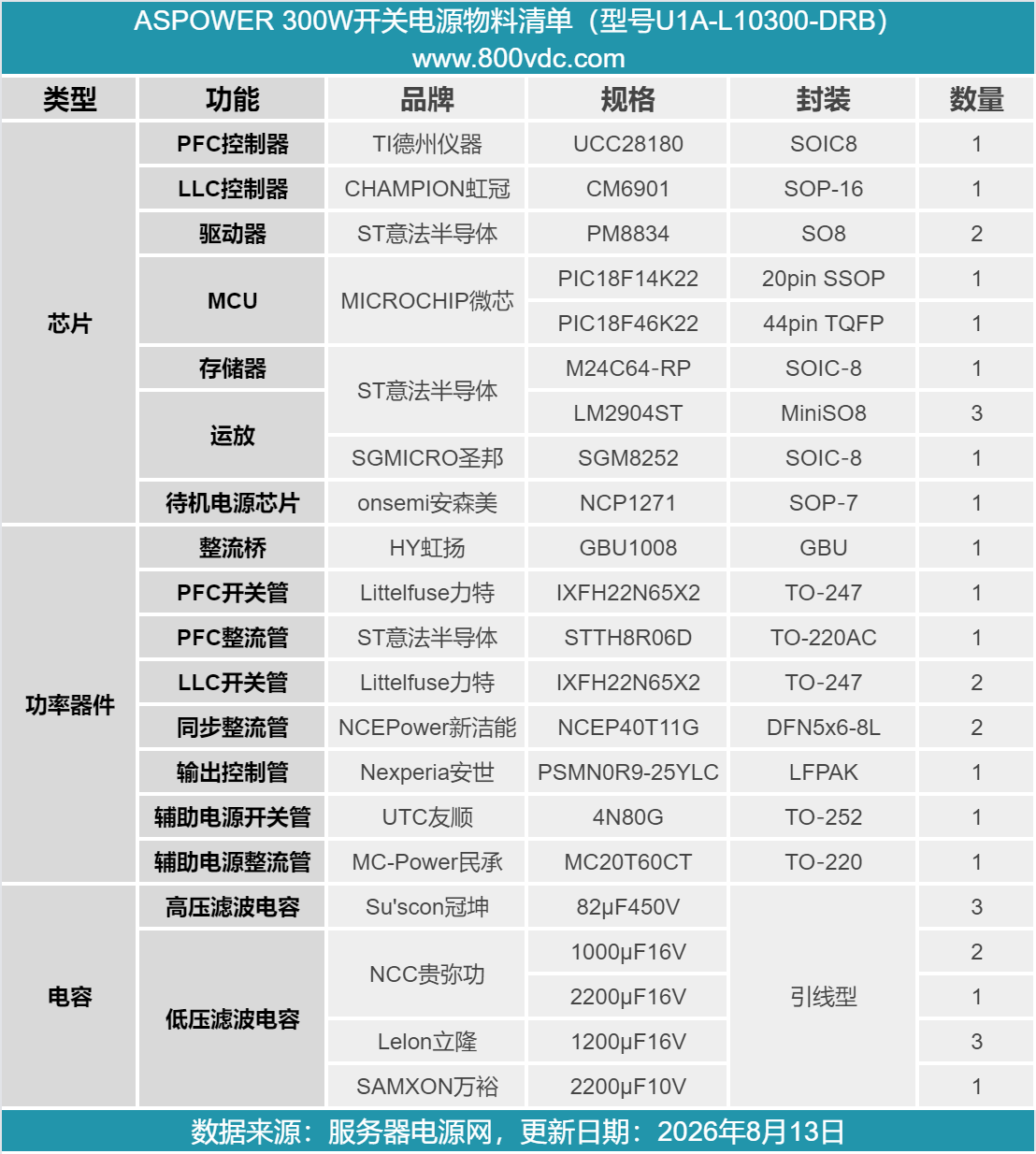

最后附上ASPOWER 300W 开关电源的核心器件清单，方便大家查阅。

ASPOWER 300W 开关电源整机采用 1U 长条薄型规格，实测尺寸 310×50.83×40.83mm，重量 864g，镀锌钢板拼接外壳搭配一体式提手与脱扣卡扣，支持机架快速插拔更换，无需断电停机，输出端镀金专用连接器保障大电流传输稳定性。

电源支持 100-240V 交流与 200-240V 直流两种输入制式，最大输入电流 5A，机房市电、高压直流供电场景均可兼容；300W 恒定连续输出功率，主路 12V/25A、待机 5Vsb/3A 的输出配置，完美覆盖交换机、小型服务器、边缘网关的整机供电与外设待机需求。

电源前级采用 TI UCC28180 PFC 控制器，搭配力特高压 MOS、意法超快恢复二极管，提升功率因数；后级虹冠 CM6901 LLC 谐振控制器，法拉薄膜谐振电容实现软开关，转换损耗低；次级新洁能同步整流 MOS 搭配立隆、贵弥功滤波电容控制输出纹波。

独立控制小板搭载微芯 PIC18F14K22、PIC18F46K22 两颗 MCU，搭配圣邦、意法运算放大器，完成调压、过流 / 过压 / 过温 / 短路保护、风扇调速、状态监测告警全套功能；辅助电源采用安森美 NCP1271 反激架构，设备关机后仍可持续输出 5V 待机电压。
