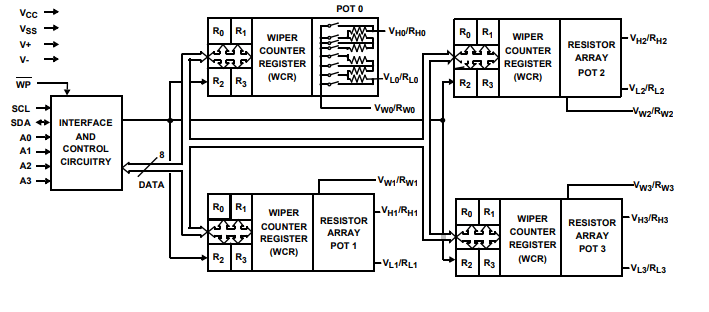

X9258在单片CMOS集成电路上集成了4个数控电位器（XDCP™）。数字控制电位计使用串联阵列中的255个电阻元件来实现。每个元件之间都有通过开关连接到雨刮器端子的分接点。

擦拭器在阵列上的位置由用户通过2线总线接口控制。每个电位计都有一个易失性雨刷计数器寄存器（WCR）和4个非易失性数据寄存器（DR0:DR3），用户可以直接写入和读取。

WCR的内容通过开关控制电阻阵列上刮水器的位置。通电后，DR0的内容会被调用到WCR。XDCP™可以用作三端电位计或两端可变电阻器，用于各种应用，包括控制、参数调整和信号处理。

具备的特性

•256个电阻抽头/电位计：0.4%分辨率

•2线串行接口

•刮水器阻力，40Ω 典型@V+=5V，V-=-5V

•每个电位计有四个非易失性数据寄存器

•雨刮器位置的非易失性存储

•待机电流最大<5µA（总封装）

•电源

•VCC=2.7V至5.5V

•电压+=2.7V至5.5V

•V=-2.7V至-5.5V

•100kΩ, 50kΩ 电位计总电阻
