很多刚入行的小白和电子爱好者常问我：“老登，为什么我电路图画得没问题，板子一打出来，三极管不是发烫烧毁，就是信号失真严重？”

其实，90%的初学者都死在了对三极管“物理本质”的死记硬背上！今天我不跟你讲一堆枯燥的公式，用10年实战经验，带你从底层逻辑把三极管（BJT）真正玩明白！

01. 抛弃死记硬背：三极管到底是个什么“角色”？

简单来说，三极管（BJT，双极型晶体管）在电路里就扮演两个核心角色：“控流阀门”和“超级开关”。

它最神奇的地方，在于“以小控大”——用极其微弱的控制信号（微安级电流），去精准操控强大的主路电流（毫安甚至安培级）。

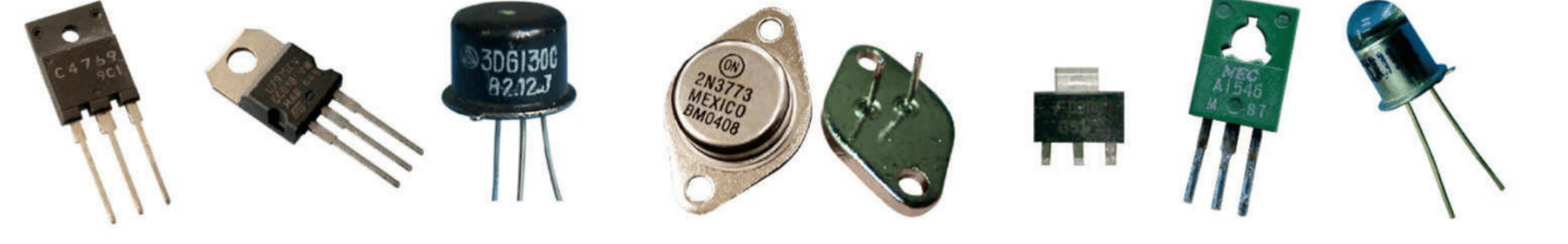

看一眼你手头常见的那些三极管，从SOT-23贴片到TO-220大功率包，外形千奇百怪，但底层逻辑都是一样的：

它的三条腿，到底凭什么这么叫？

• 基极 (Base / B)：“控制闸门”。最早的点接触晶体管就是在基底材料上做点接触，所以叫 Base，负责接收微弱控制信号。
• 集电极 (Collector / C)：“漏斗大海”。在另一端翘首以盼，负责把发射极喷出来的电荷载流子全数“收集”揽入怀中。
• 发射极 (Emitter / E)：“粒子喷泉”。它是内部电荷载流子的“源头”，源源不绝地向外发射载流子。

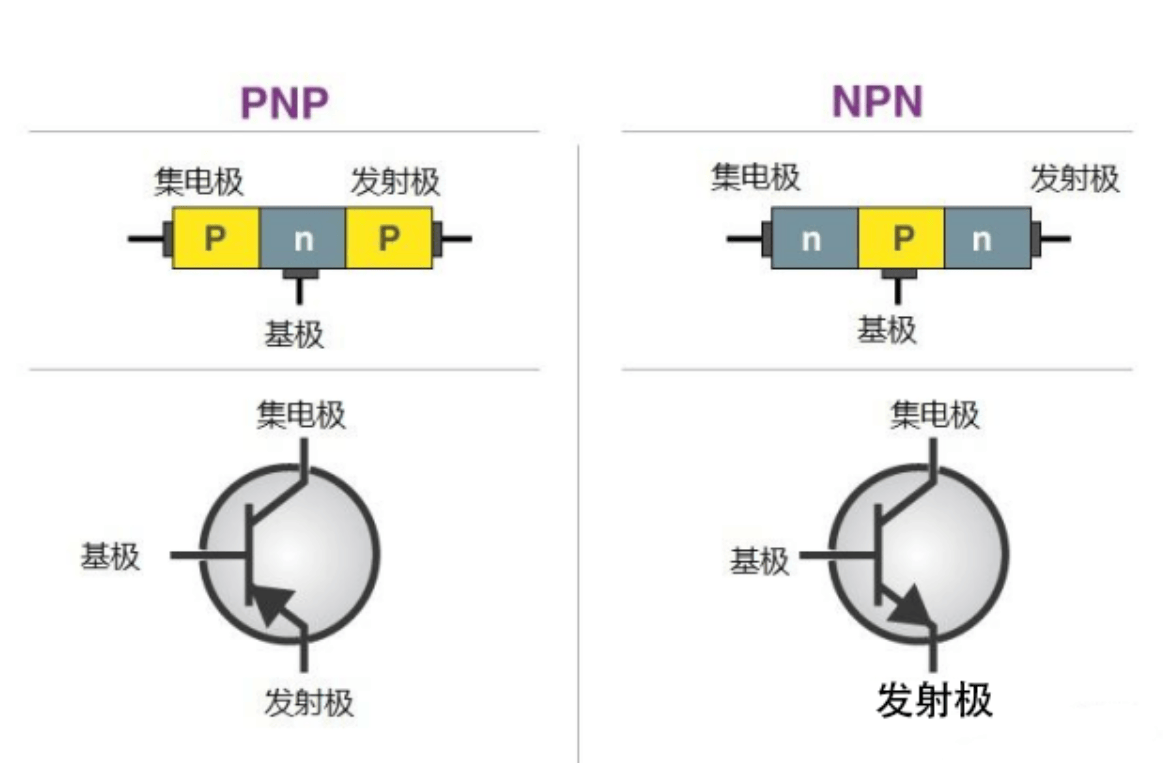

02. NPN 与 PNP：你真的分得清它们的“内部战术”吗？

很多新手画SCH电路图时，总把箭头的方向搞反。记住资深工程师的八字口诀：“箭指向哪，电流去哪”（箭头方向永远指向N型区）。

3. NPN 型（最常用）：中间夹着一层极薄的 P 型半导体。当给 B 极送入信号时，发射区（E）的自由电子就会像排山倒海一样冲向集电极（C），将弱信号放大为强信号。它在现代数字电路和低端驱动中占了半壁江山。
4. PNP 型：一种将 N 型材料夹在两种 P 型材料之间的结构。它的载流子流动方向与 NPN 完全相反，常用于电源高侧控制。

03. 降维打击：用“水龙头模型”秒懂 3 大工作状态

为什么有些人的三极管能放大音频，有些人的三极管只能当开关？关键在于你把它推到了哪个工作区！

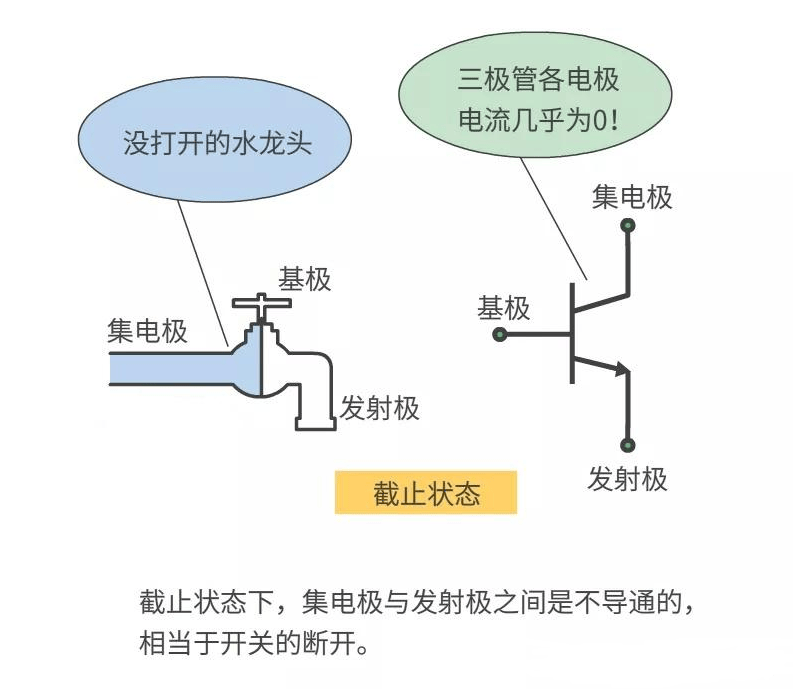

状态一：截止区 —— 滴水不漏的“关紧阀门”

• 偏置条件：发射结反偏，集电结反偏。
• 工程师直觉：此时 B 极没有给信号，水龙头被彻底拧死。C极和E极之间彻底断开，各电极电流几乎为 0。

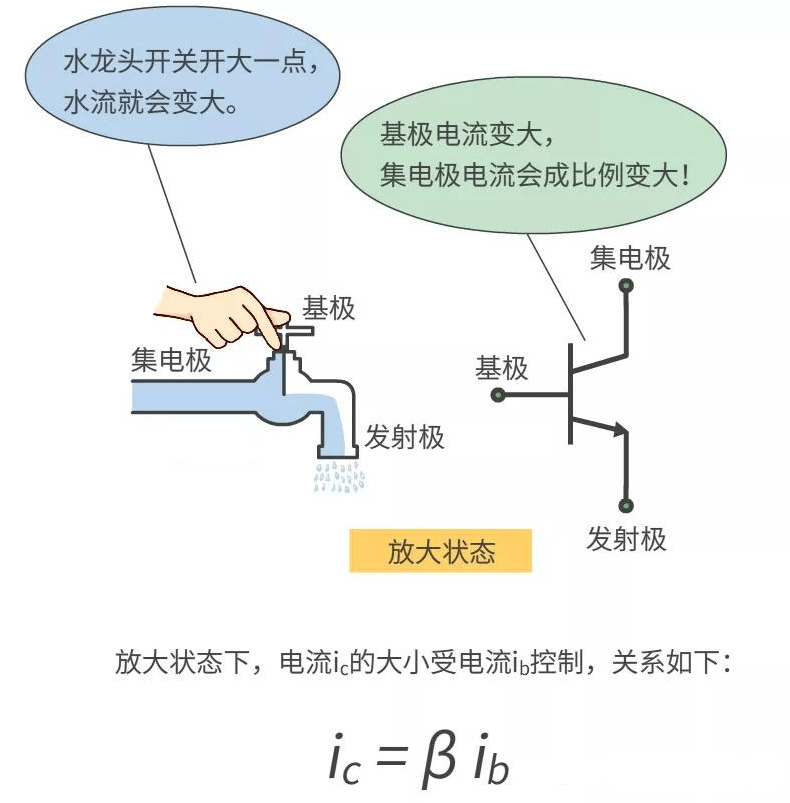

状态二：放大区 —— 精准控流的“线性阀门”

• 偏置条件：发射结正偏，集电结反偏。
• 工程师直觉：你把水龙头拧开一点点（B 极微小电流 Ib），出水口（C 极电流 Ic）就会呈线性喷出巨量水流！
• 核心数学关系：Ic = β · Ib（β 就是三极管的直流电流放大系数）。

工程师坑点提醒：在放大状态下，集电极与发射极之间存在一定的电压降 UCE。如果你的电路设计功耗计算不当，这个压降乘以电流就会变成纯热量，瞬间把管子烧毁！

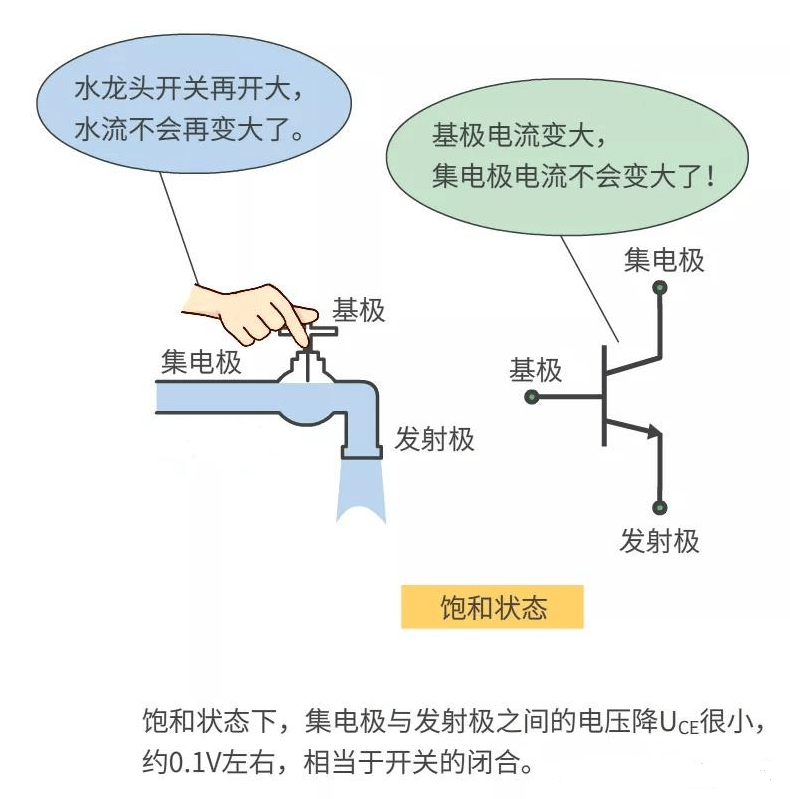

状态三：饱和区 —— 泄洪模式的“全开开关”

• 偏置条件：发射结正偏，集电结也正偏。
• 工程师直觉：你把水龙头开到了最大，这时候哪怕你再用力拧开关（继续增大 Ib），水流量（Ic）也不会再增加了！Ic 与 Ib 不再成比例。
• 核心特征：UCE 降到了极低（约 0.1V 左右），相当于开关的闭合，管子自身功耗极小。

04. 拓扑结构：CB、CC、CE 怎么选？

设计板子时，选择哪种组态接法，决定了你电路的频响、输入阻抗和输出阻抗：

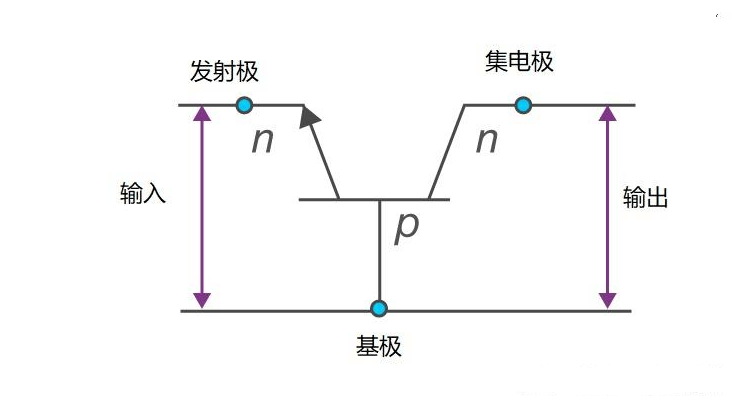

• 共基极电路（CB - Common Base）：基极端子作为输入和输出的公共端，高频特性好，常用于射频或高频放大。

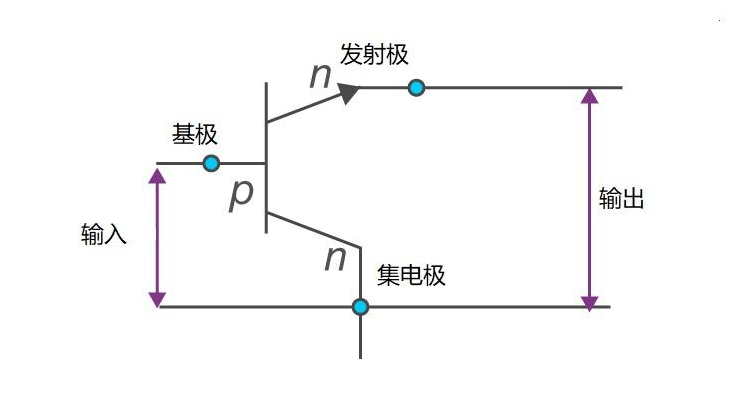

• 共集电极电路（CC - Common Collector）：集电极端子作为输入和输出的公共端，输入阻抗高、输出阻抗低，经典射极跟随器，做隔离匹配首选。

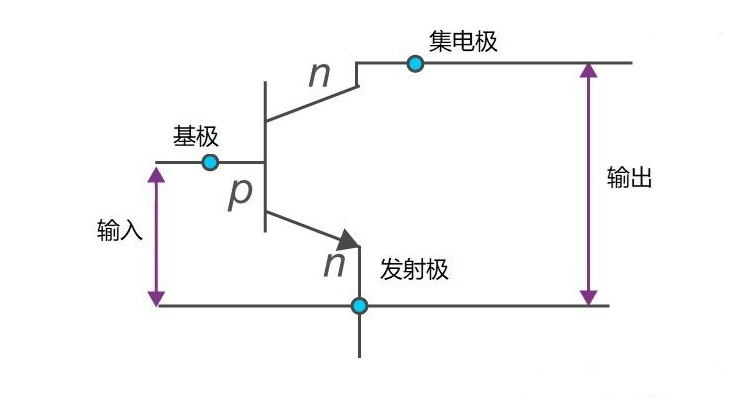

• 共射极电路（CE - Common Emitter）：发射极端子作为输入和输出的公共端，具备电压与电流双重放大能力，最经典、应用最广。

05. 进阶实战：顶级硬件工程师的电路锦囊

明白了原理，在实际工程应用中，三极管能帮你搞定哪些经典电路？

1. 信号放大：把微弱的信号传出去

三极管作为电流放大器件，基极输入很小的电流就能控制集电极输出很大电流。保证发射结正偏、集电结反偏是实现无失真放大的基本前提。

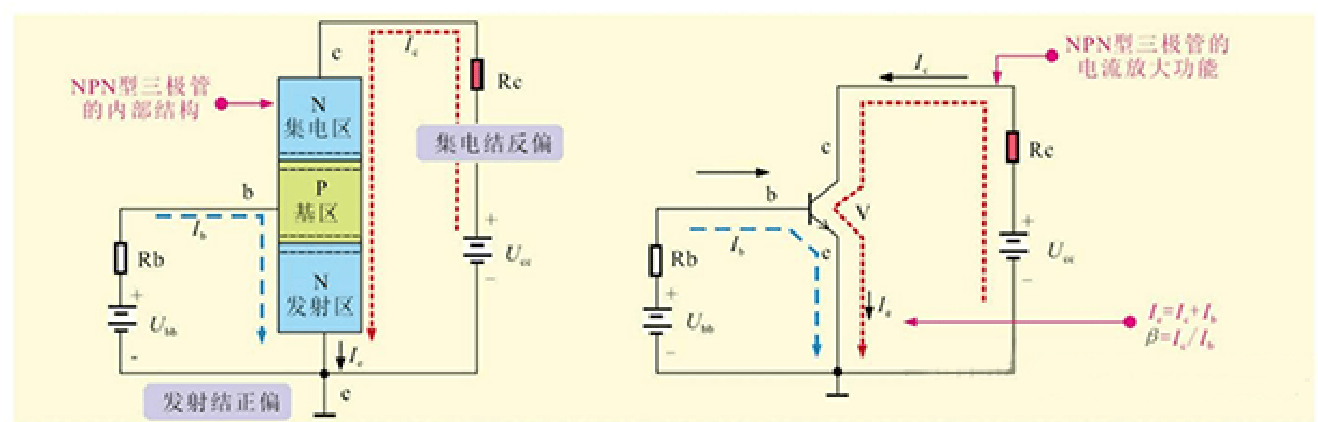

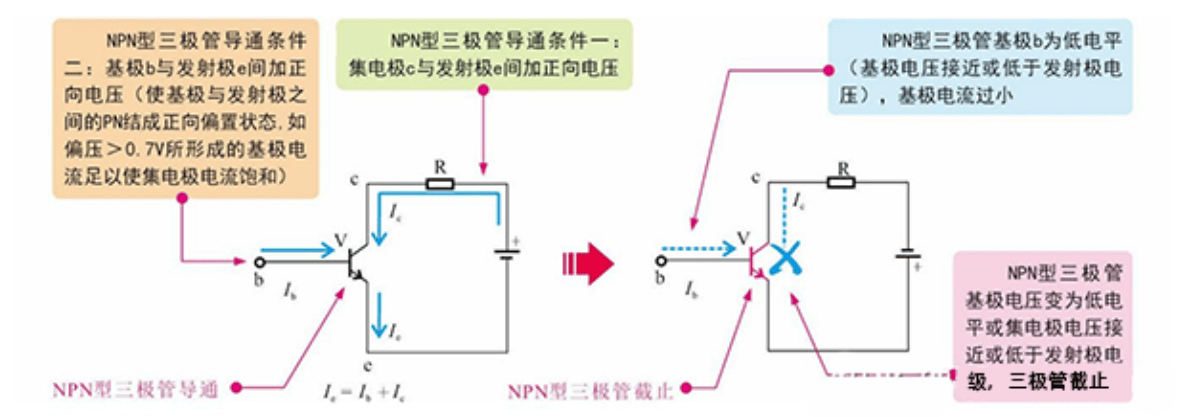

NPN三极管放大电路

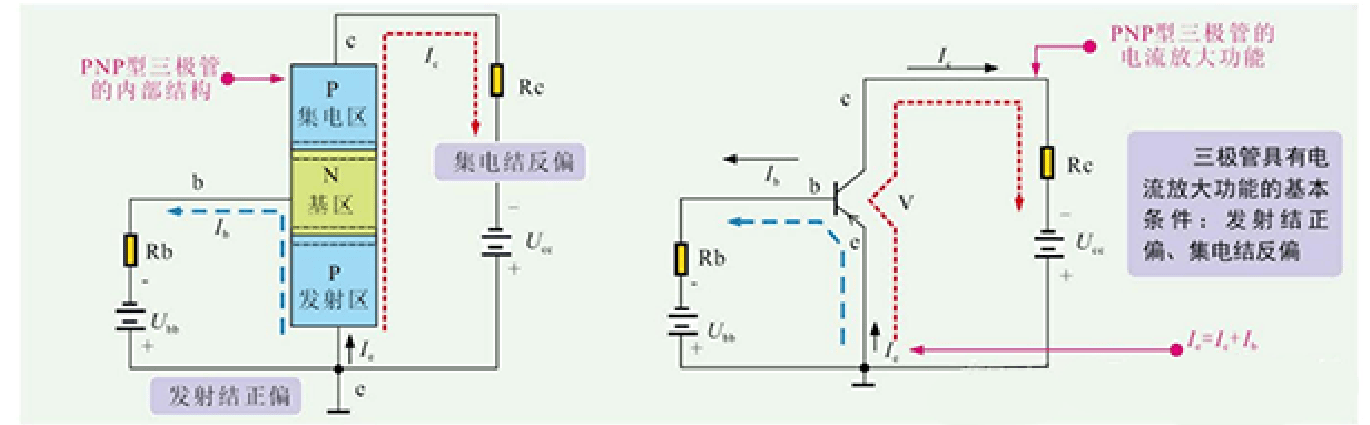

PNP三极管放大电路

2. 数字开关：高频无触点控制

当基极电流高于一定范围时，集电极电流达到饱和值（导通）；低于此范围时进入截止状态（断路）。这种导通与截止的特性让它在 MCU 驱动继电器、蜂鸣器等负载时充当完美的电子开关。

3. 玩转电路的“变体组合”

• 扩流组合（大功率可控硅）：把一只小功率可控硅和一只大功率三极管组合，可得到一只大功率可控硅，起到扩流作用。
• 替换与触发：两只三极管串联可直接代换调光台灯中的双向触发二极管。
• 多功能模拟：配合其他元件构成振荡器、晶体管反相器、或与电阻分压器构成恒压源电路。

06. 结语：从看懂图纸到掌控电路

电子工程从来不是一门靠死记硬背符号就能掌握的学科。

从一枚微小的晶体管，到如今容纳上百亿晶体管的芯片 CPU，其底层逻辑无非都是在对“电荷流动”进行优雅而精准的掌控。水龙头开得有多大，取决于你对基极电流掌控得有多细。

下次当你拿着万用表测量板子时，别再只盯着电压表上的数字，试着在脑海里想象电荷在 PN 结穿梭的画面——那一刻，你才算真正跨入了顶级硬件工程师的门槛。
