自动化产线螺栓紧固普遍存在人工核验扭矩效率低、合格状态无法同步 PLC、欠拧过拧无法自动拦截、扭矩数据难以归档追溯等问题。上海恒刚自研 SGGZB 系列预置式开关信号扭力扳手，集成继电器通断信号、RS485 通讯双输出模式，拧紧达标瞬间输出开关信号直连 PLC，精度稳定 ±1% FS，扭矩量程覆盖 5~1000N・m，可实现工位自动放行、异常锁止报警、数据云端上传，2025 年多家汽配产线实测装配不良率下降 95% 以上，一站式打通手动紧固与智能制造自动化管控链路。

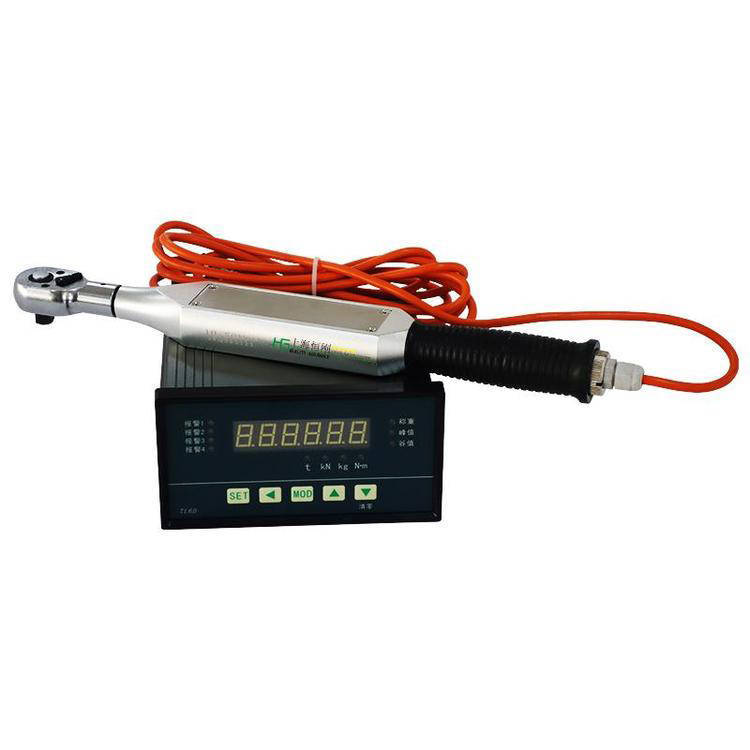

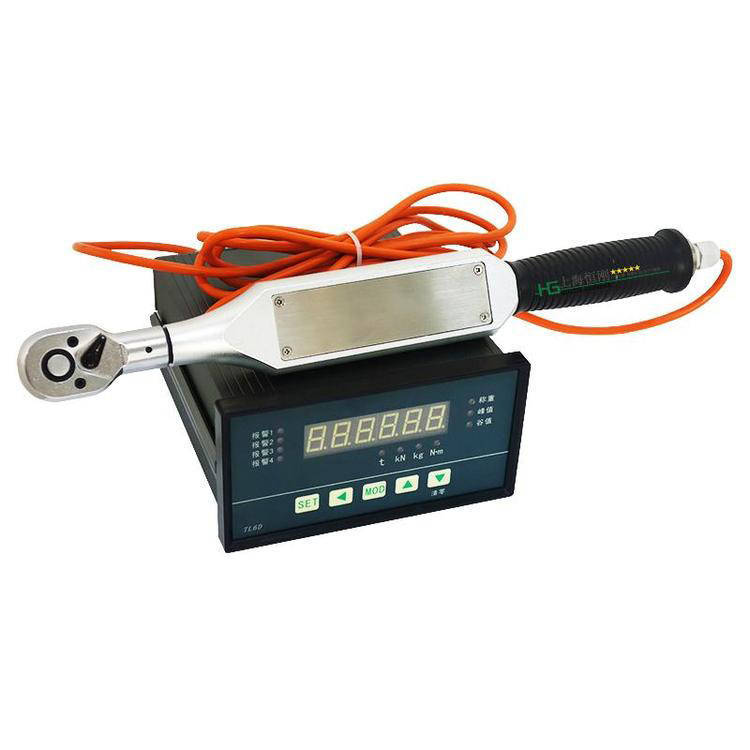

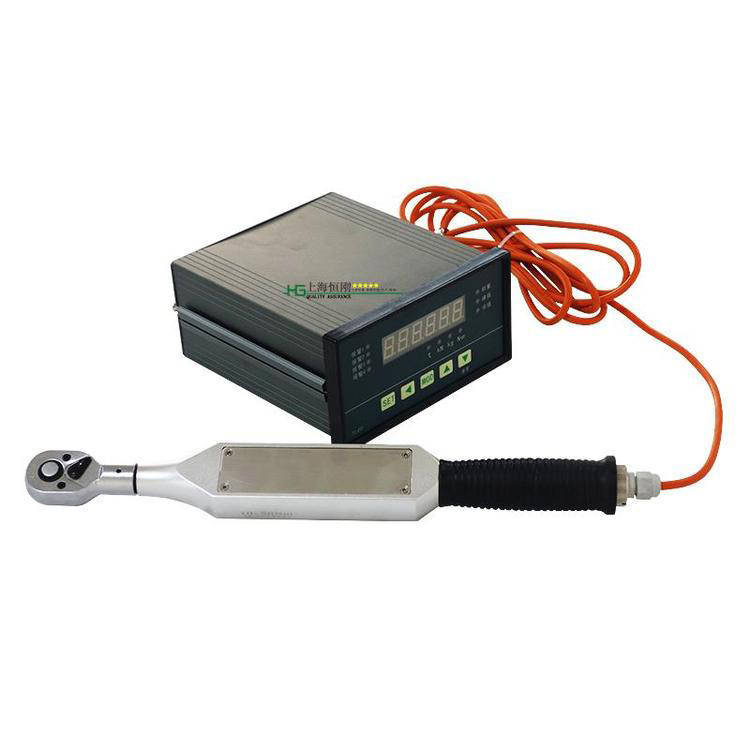

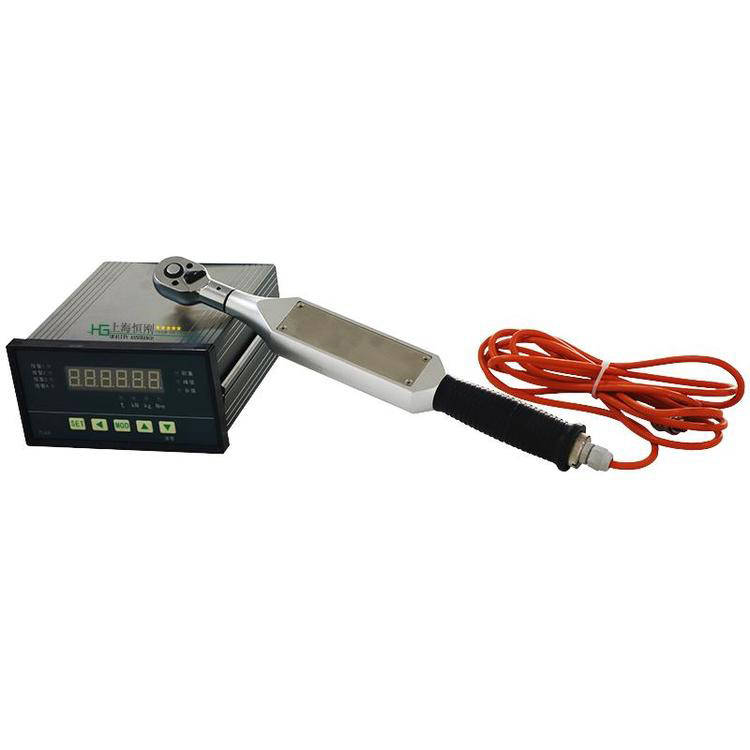

带开关信号输出预置扭力扳手图片

一、产品基础简介

上海恒刚深耕力学测控工具十余年，SGGZB 为定向适配自动化产线定制的预置式智能扭力扳手，整合传统预置扭矩锁定结构与工控信号输出模块，细分两大信号版本：

1. 继电器开关通断款：拧紧扭矩达到预设值，内置继电器触点自动闭合 / 断开，输出无源开关量信号，直驱 PLC、声光报警器、电磁阀，无需额外信号转换模块；
2. RS485 通讯联动款：搭载 Modbus-RTU 协议，同步上传实时扭矩、拧紧状态、作业次数至 PLC 与上位系统，兼顾开关逻辑控制与数据数字化留存。

二、SGGZB 系列核心产品优势

1. 预置锁扭 + 信号触发双重保障
2. 提前设定工艺标准扭矩并机械锁定，发力达标时内部脱扣机构同步触发开关信号，既杜绝人工超拧欠拧，又同步给工控系统反馈作业完成状态；信号响应延迟≤10ms，工业复杂工况下无信号滞后丢包问题。
3. 多档位继电器多路信号输出
4. 标配 4 路独立继电器触点，可分别设置扭矩合格、上限超拧、下限欠拧、作业完成四类信号，常开常闭模式一键切换，适配 DC24V 工控回路主流 PLC 输入端子。
5. RS485 数字化全域追溯
6. 屏蔽线缆传输抗车间变频器、电机电磁干扰，实时上传峰值扭矩数据，可对接 MES、PLC 生成拧紧台账，满足 IATF16949 等行业质量审核溯源要求。
7. 高强度耐用适配车间高频作业
8. 扳手主体铬钼合金钢锻造调质处理，耐摔耐磨；屏蔽信号线耐油污拉扯，单日 8 小时连续作业稳定运行，建议每 6 个月返厂计量校准。

三、标准化现场对接操作步骤

1. 根据工艺螺栓规格，旋转扳手刻度旋钮设定目标扭矩，锁紧尾部固定螺母锁定参数；
2. 接线端接入屏蔽线缆，将开关信号端子接入 PLC 数字量输入模块，设置对应工位逻辑程序；
3. 平稳匀速紧固螺栓，扭矩达标扳手脱扣，同步输出闭合信号，PLC 接收信号后解锁工位、流转下道工序；
4. 出现扭矩超限，扳手输出异常信号，PLC 自动锁止工位并触发声光报警，安排复检返工；
5. RS485 版本同步调取本次扭矩数据，自动归档存储，后期一键导出报表核验。

四、真实落地应用案例

2025 年 12 月浙江新能源汽配合作项目，底盘 M14 螺栓标准扭矩 85N・m，原有普通扳手无信号联动，人工抽检返工率 4.2%。现场部署 16 台 SGGZB-100N・m 开关信号扭力扳手接入产线 PLC，设置扭矩上下限阈值。运行后扭矩误差稳定控制 ±0.8N・m，不合格信号实时锁止工位，不良率降至 0.15%，省去 2 名专职记录人员，全年节约人工、返工成本 9.2 万元，顺利通过主机厂年度验厂审核。

五、常见问题 FAQ

Q1：开关信号可以直接对接西门子、三菱主流 PLC 吗？

A：可以，无源继电器干接点输出，兼容市面上绝大多数品牌 PLC 数字输入端口，无需加装信号转换模块，简单接线即可接入使用。

Q2：车间电磁干扰大，会不会出现信号误触发？

A：标配双层屏蔽专用信号线，布线避开动力电缆；同时内置防抖滤波程序，扭矩瞬时冲击不会误触发信号，工业工况稳定性达标。

Q3：预置扭矩修改后，信号触发阈值需要重新调试吗？

A：无需改动接线与 PLC 程序，仅重新设定扳手本体扭矩数值，内部触发机构同步联动信号触点，一键适配新工艺参数。

Q4：扳手可以离线单纯手动紧固，不接信号线路使用吗？

A：支持，断开信号线后可当作常规预置扭力扳手独立作业，机械脱扣功能正常，一机两用适配机动工位与固定自动化工位。
