晶振尺寸越大，性能是不是越好？

小尺寸晶振是不是稳定性较差？

尺寸大小会影响晶振部分性能指标，例如频率稳定性、负载能力、老化特性等，但尺寸并不是决定晶振性能的唯一因素。今天，凯擎小妹带大家一起了解晶振尺寸与性能之间的关系。

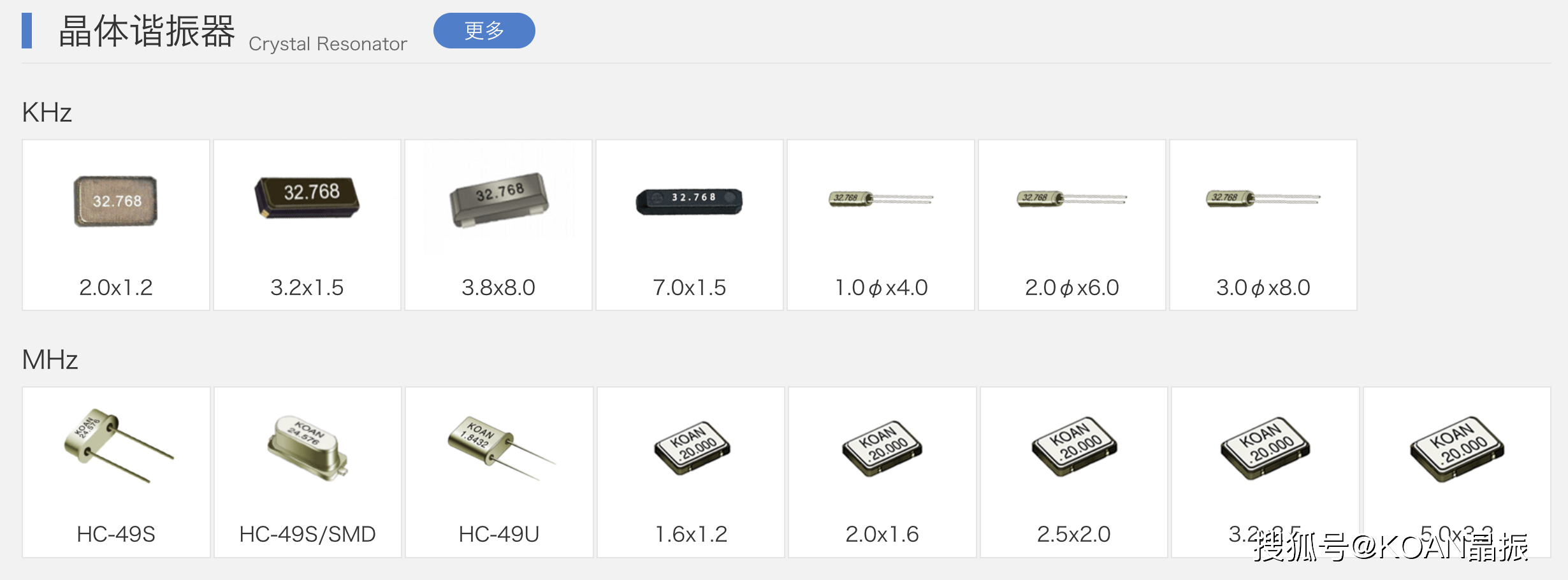

尺寸和频率特性

• 大尺寸的晶振（例如HC-49S晶振）内部晶片面积较大，机械振动能量更强，对外部环境变化的敏感度相对较低。所以在频率稳定性方面有优势。
• 小型贴片晶振（例如2520贴片晶振）由于体积更小更容易受到封装应力、温度变化以及PCB安装环境的影响。所以频率漂移可能会更加明显。

随着近年来晶片加工技术、封装技术和温度补偿技术不断提升，小型化晶振也可以实现高精度、高可靠的性能。

尺寸和频率范围

通常晶片越厚，振动频率越低；晶片越薄，振动频率越高。

• 24MHz、25MHz、40MHz等主控晶振：通常采用AT切割石英晶片，通过更薄的晶片实现较高频率输出。
• 32.768kHz RTC实时时钟晶振：通常采用音叉型晶片，由于频率较低，需要较大的晶片结构来实现稳定振荡。

尺寸和负载能力

晶振的负载能力主要与等效串联电阻ESR、激励功率以及振荡电路匹配有关。

• 大尺寸晶振：晶片振动能量更强，ESR较低。更容易满足振荡电路启动要求，对外围电路容差相对宽松。
• 小尺寸晶振：由于晶片尺寸限制，ESR可能相对较高，对IC内部振荡电路要求更严格。所以，PCB布局、负载电容选择十分重要。

另外，在设计电路时，我们不能只关注晶振尺寸，还需要结合芯片规格书，合理匹配负载电容和驱动能力。

尺寸和相位噪声/抖动

在普通消费电子产品中，频率误差对系统的影响不大。但在高速通信、精密测量、导航定位等领域，晶振的相位噪声和频率抖动就非常关键。大尺寸晶振更容易实现较低的相位噪声和频率抖动。

KOAN晶振凯擎小妹建议您在实际选型过程中，综合考虑各种参数：

工作频率

频率精度

温度稳定性

ESR参数

负载电容

使用环境

……
