ADG467是一款八通道保护器。 通道保护器与信号路径串联放置。 无论电源是否存在,通道保护器都可以保护敏感元器件不受信号路径中电压瞬变的影响。 因此,通道保护器非常适合在无法保证电源时序始终正确的应用中保护模拟输入(例如热插拔机架系统)。
)

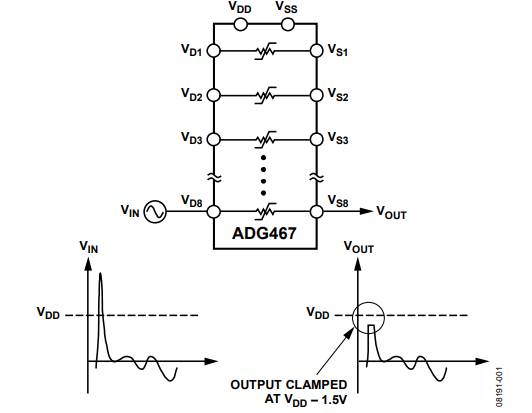

每个通道保护器均独立工作,由一个N沟道MOSFET、一个P沟道MOSFET和一个N沟道MOSFET串联连接组成。 通道保护器在正常工作时的表现与串联电阻相同,即(VSS + 1.5 V) < VIN < (VDD − 1.5 V)。 当某个通道的模拟输入超过电源电压(包括VDD和VSS = 0 V)时,这些MOSFET之一即会断开,同时输出箝位至VSS + 1.5 V或VDD − 1.5 V。发生过压或失电时,电路与信号源均会受到保护。 通道保护器可以承受−40 V至+40 V的过压输入。
特征如下:
故障和过压保护高达±40V
信号路径断路且电源关闭
RON通电时的信号路径电阻
44 V电源最大额定值
低导通电阻:典型值为62Ω
+25°C时最大路径电流泄漏为±1 nA
低RON匹配(最大5Ω)
低功耗,典型值为0.8μW
防闩锁结构
