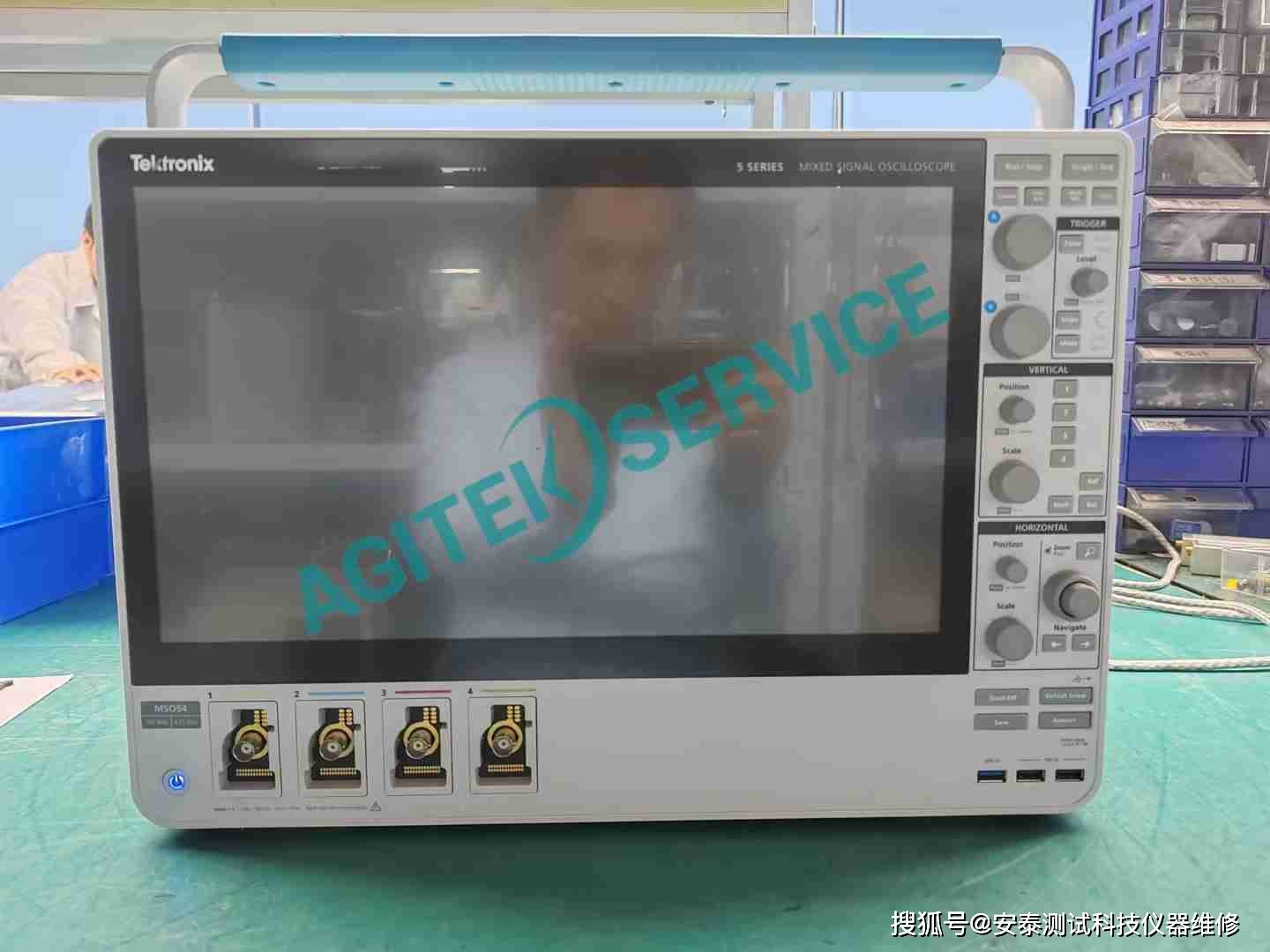

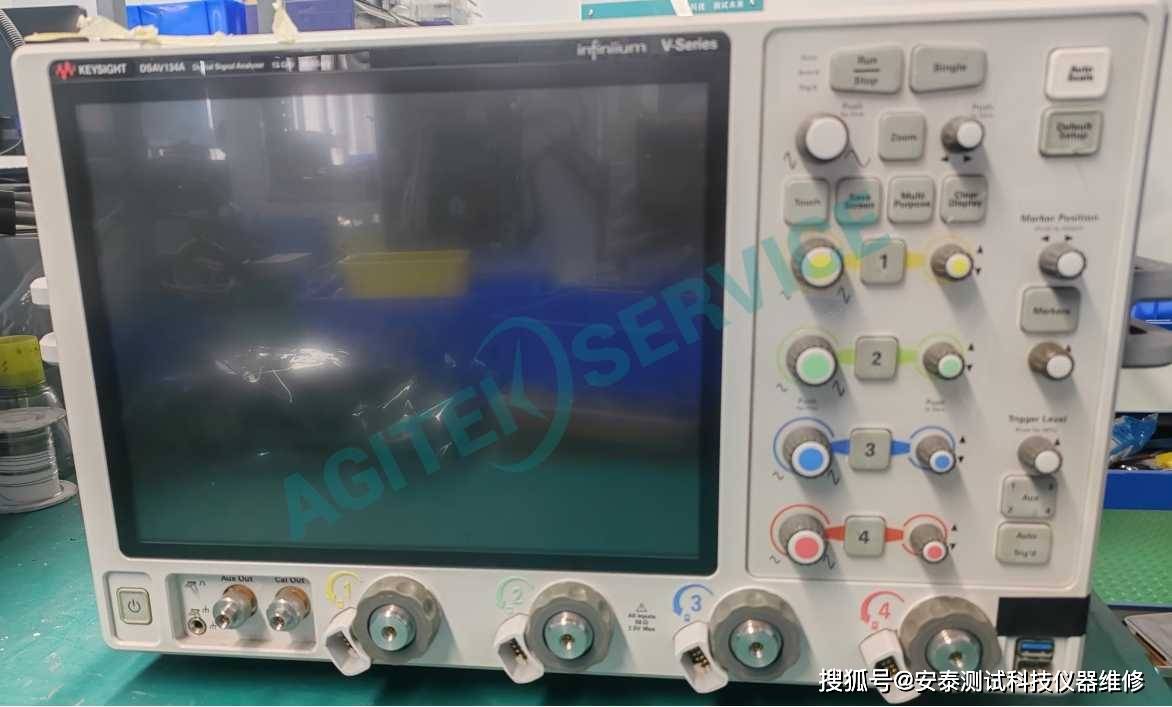

示波器是电子研发、项目调试与产线测试的核心仪器，堪称工程师的实操利器。日常使用中，最常见也最让人头疼的问题，就是开机后毫无反应、屏幕黑屏，直接导致测试工作中断、项目进度停滞。

结合仪器故障大数据统计，示波器各类故障中，屏幕无显示、开机无响应的问题占比超28%。值得一提的是，这类故障并不复杂，其中60%以上的问题，仅通过排查电源电路、背光电路就能完美修复，无需复杂芯片级维修。

在所有黑屏、开机无响应故障里，电源电路异常是核心诱因，占比高达45%。很多人不清楚，示波器内部搭载多组独立供电模块，各司其职保障设备正常运行：+5V电压负责逻辑电路供电、+12V为模拟电路提供能源、-12V专供运算放大器工作，而传统LCD屏幕机型，还配备了15V-30V的背光升压电路。只要任意一组供电异常或中断，就会直接出现开机黑屏、无画面的情况。

深耕仪器维修行业多年的芯片级工程师，总结出一套通用、高效的5步电源故障排查法，适配绝大多数常规示波器，新手也能按步骤实操，快速定位故障点：

第一步：基础电源检测，排查核心供电异常

电源故障是示波器开机失灵的首要诱因，近40%的开机故障都源于此。实操时可借助万用表，精准测量电源板输出端口的+5V、+12V核心电压。

正常工况下，+5V供电电压需维持在4.75V以上，同时电压纹波不得超过100mV。若检测数值不达标，基本可以判定电源板带载能力不足，长期使用易出现开机黑屏、中途死机。如果测量后完全无电压输出，重点检查设备保险丝、整流桥、开关电源三大核心元器件，大概率是部件损耗、烧毁导致供电中断。

第二步：LCD屏幕背光检测，区分屏幕与电路故障

针对传统LCD显示屏示波器，黑屏故障不一定是主机问题，大概率是背光系统损坏。大家可以在光线昏暗的环境下，用强光手电筒贴近屏幕表面照射观察。

如果屏幕内部能隐约看到操作画面、波形界面，说明主板与显示电路工作正常，仅为背光故障，只需检修背光升压电路板或更换屏幕灯条即可修复。若强光照射后完全无任何画面痕迹，就可以排除背光问题，故障集中在主板主控或屏幕排线环节。

第三步：排线重装+外接测试，排查连接类故障

设备长期挪动、震动、高温使用，容易导致屏幕排线松动、接触不良，也是黑屏的常见诱因。首先拆卸设备外壳，拔下显示屏连接排线，用无尘纸轻轻擦拭排线金手指位置，去除氧化层、灰尘与油污，之后重新插紧固定，避免虚接。

如果你的示波器自带VGA、HDMI视频输出接口，可直接外接台式显示器、显示屏测试。外接设备能正常显示，说明主机运行正常，故障仅局限于本机屏幕及排线；外接后依旧无显示，可判定为主机内部电路故障，进一步缩小排查范围。

第四步：主板主控芯片检测，排查重度电路故障

设备遭遇突发过压、静电击穿、受潮进水、长期超负荷运行等情况，会导致主板核心主控芯片（ARM、FPGA等）烧毁、程序异常，无法正常输出显示信号，造成开机完全无反应。

这类故障属于中重度硬件问题，普通排查无法解决，需要专业芯片级维修，更换损坏的主控芯片后，重新刷写匹配设备固件，才能恢复设备正常运行。

第五步：滤波电容专项排查，解决高发老旧故障

电源板滤波电容鼓包、漏液、老化，是教学、车间老旧示波器最频发的故障，也是极易被忽略的黑屏诱因。电容长期工作在高温环境，容值衰减、性能失效后，会直接导致供电不稳定、电压输出异常。

有高校实验室曾对50台常用教学示波器做故障检修统计，其中12台存在开机无显示问题，仅仅通过更换电源板常规470µF滤波电容，就成功修复9台设备，修复率极高，足以见得电容排查的重要性。
