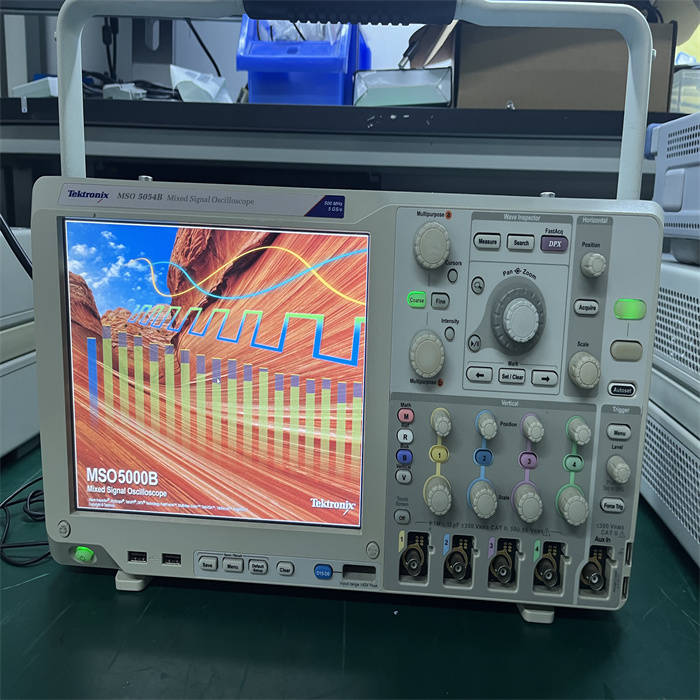

核心参数

参数项规格

模拟带宽 500 MHz

模拟通道 4 通道

数字通道 16 通道（MSO 型号）

采样率最高 5 GS/s （全通道），最高 10 GS/s （单/双通道）

记录长度最高 125 M 点（可扩展至 250 M 点）

输入灵敏度 1 mV/div - 10 V/div （1 MΩ）；1 mV/div - 1 V/div （50 Ω）

输入阻抗 1 MΩ ±1%、50 Ω ±1%

垂直分辨率 8 位（高分辨率模式 >11 位）




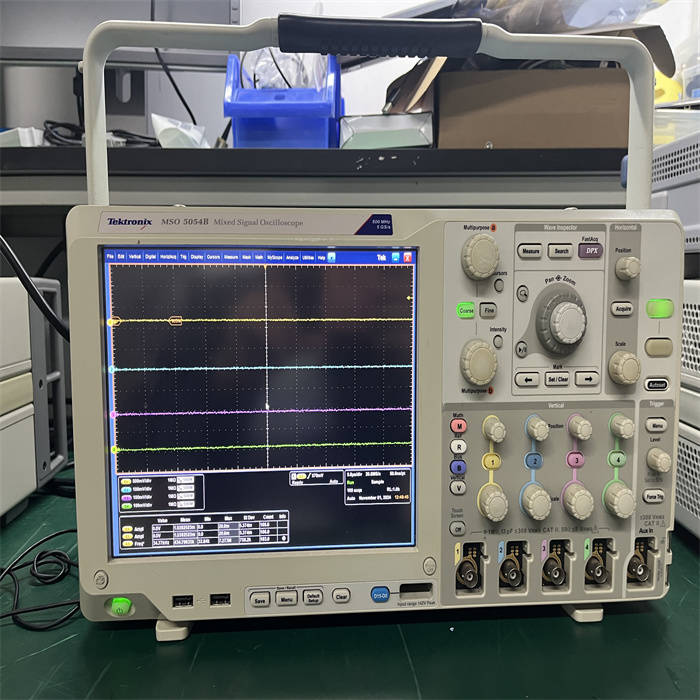

主要功能与特点

混合信号分析：集成 4 个模拟通道与 16 个数字通道，可同时捕获和分析模拟与数字信号，简化混合信号设计调试5。

高波形捕获率：采用 FastAcq 技术，波形捕获速率 >250,000 wfm/s，能快速发现毛刺和偶发异常5。

高级触发与分析：提供超过 350 种触发组合，标配可视触发；支持 53 种自动测量、波形直方图、眼图及抖动分析3。

串行协议支持：可选配中低速串行总线（如 USB2.0、以太网等）的触发与解码功能。

软件扩展性：基于 Windows 平台，可直接运行分析软件，支持 MATLAB、Excel 等进行自定义运算3。

小信号测量技巧1

针对微小信号观测，建议进行如下设置1：

耦合方式：DC 信号选 DC 耦合，AC 信号选 AC 耦合以消除直流偏移1。

阻抗匹配：通常选择 1 MΩ 输入阻抗，以降低对被测电路的负载效应。

垂直档位：利用 1 mV/div 的高灵敏度档位，结合低噪声设计，清晰呈现微小电压变化
