后摩尔时代，产业发展迎来全新范式 —— 以韬（τ）定律为核心的时间标度理论，依靠 Logic Folding 逻辑折叠、超细间距混合键合、TSV 多层堆叠，跳出传统尺寸微缩瓶颈，为 HPC、AI 大算力、车载芯片带来性能跃升新路径。

但韬定律产业化落地，整套 3D 堆叠架构自带严苛工艺与良率难题：1.5μm 混合键合、0.5μm 级套刻精度、跨批次 / 跨节点晶圆参数失配、多层堆叠良率持续损耗、64/96 核超大芯片测试压力陡增…… 工艺管控、良率提升、测试效率都面临全新挑战。

广立微打造全链路自研技术矩阵，从前端 DFM 仿真、高密度电性监控、AI 晶圆智能配对到 3D 专用 DFT 测试，多方面助力解决新出现的问题，为国产 3D IC 规模化量产筑牢良率底座。

一、韬定律引发新的良率挑战

基于 Kirin 2026 1.5μm 混合键合工程指标，多层堆叠衍生诸多良率挑战与痛点：

痛点 1：超细间距混合键合 CMP 平整度难控、开路缺陷难筛查

1.5μm 级超细间距混合键合对晶圆平坦度、套刻对准精度（＜0.5μm）要求极高，表面微小起伏就可能导致批量失效，百万分之一级的开路缺陷也难以快速检出。

• 广立微 CMP + Hybrid Bonding TQV 双工具协同

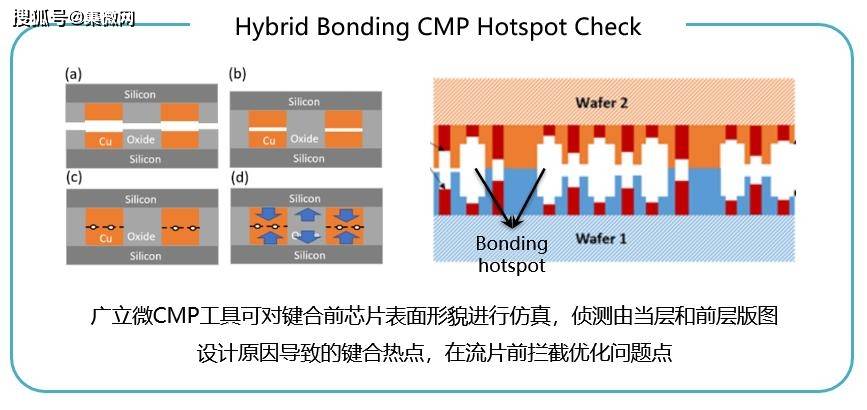

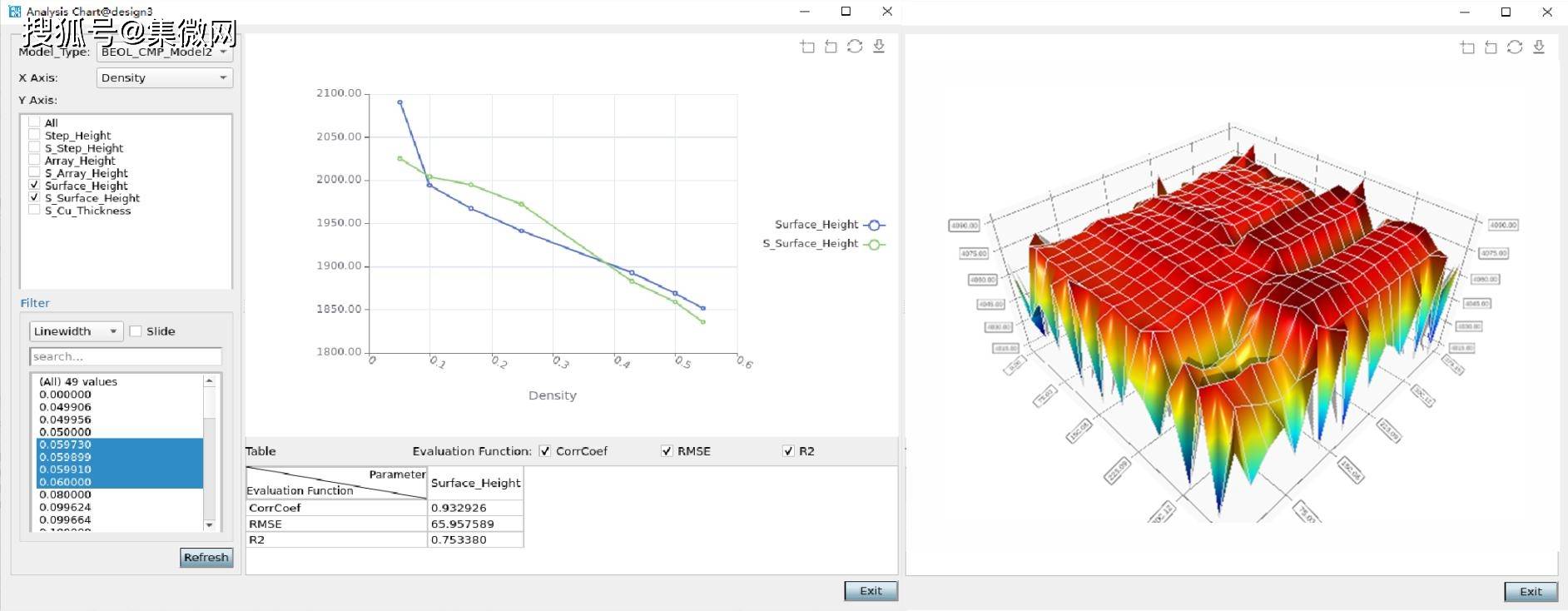

先进 CMP 仿真工具：流片前提前仿真晶圆表面形貌，精准识别版图导致的键合

热点，指导物理实现时进行键合分配和冗余。广立微CMP工具 在主流工艺多层金属建模精度达国际领先，从设计源头规避平坦度引起的失效。

HB 专用 TQV 测试结构：单颗 DUT 集成百万级键合对，实现PPM 级开路失效检测，完整覆盖间距、套刻偏移、层间漏电全维度工艺探索，搭配高速并行测试机，大幅压缩 HB 工艺迭代周期。

痛点 2：Logic Folding 跨晶圆参数失配，时序裕度大幅缩水

多层堆叠常需拼接不同批次、不同工艺节点的晶圆，但晶圆间的器件参数、互连性能差异远大于单片内部偏差，会直接影响芯片的时序稳定性。

• 广立微 Adv-PCM 高密度工艺监控方案

相较传统 PCM 实现跨越式升级：测试速度提升百倍，支持整片晶圆全参数测绘；覆盖 LPE 效应、SRAM 失配、ppm 级器件异常、AC 振荡性能监控；光罩利用率提升 10~1500 倍，搭配自研 T4100S 高速 WAT 设备，短时获取海量工艺数据。

未来将上线晶圆 PCM 智能匹配算法，自动筛选参数匹配度最高的晶圆配对，从根源缩小片间性能偏差。

痛点 3：64/96 核 3D 堆叠芯片 DFT 布线、测试效率瓶颈

64/96 核的大尺寸 3D 堆叠芯片，普遍存在测试布线拥挤、向量数据量大、测试设备成本高、故障覆盖不全面等问题。

• 广立微 QuanTest 全套 3D 专用 DFT 解决方案

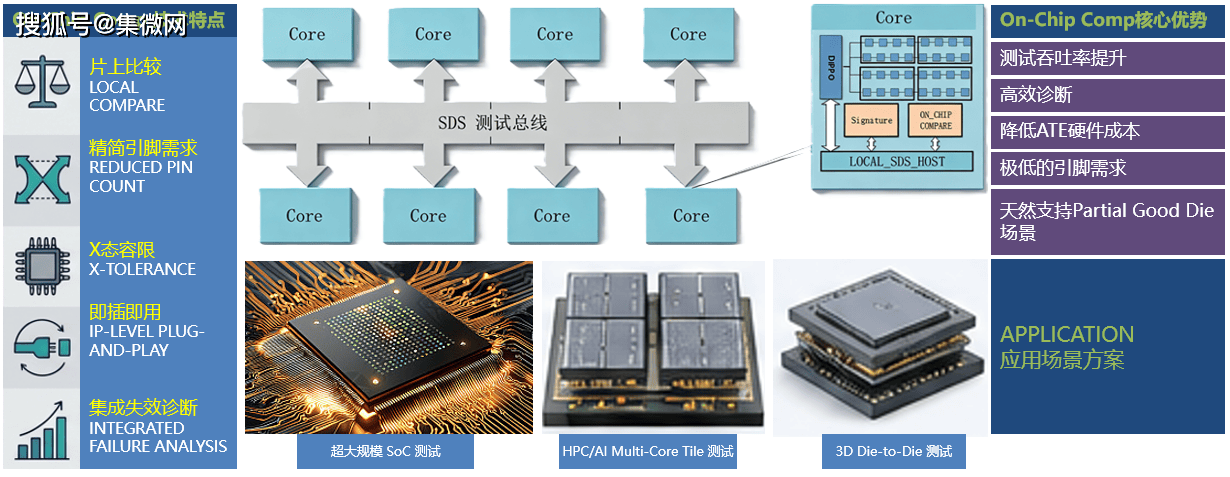

SDS 高速扫描总线：各 Core 搭载独立本地Scan Host，顶层 DFT 布线减少 90%，测试时长缩短 4 倍，适配 HBM、超大异构 SoC、3D 堆叠场景；片上 On-Chip Compare IP：大幅降低 ATE 引脚需求，原生支持 Partial Good Die 分层良率场景，内置失效诊断链路，减少高端测试设备投入；

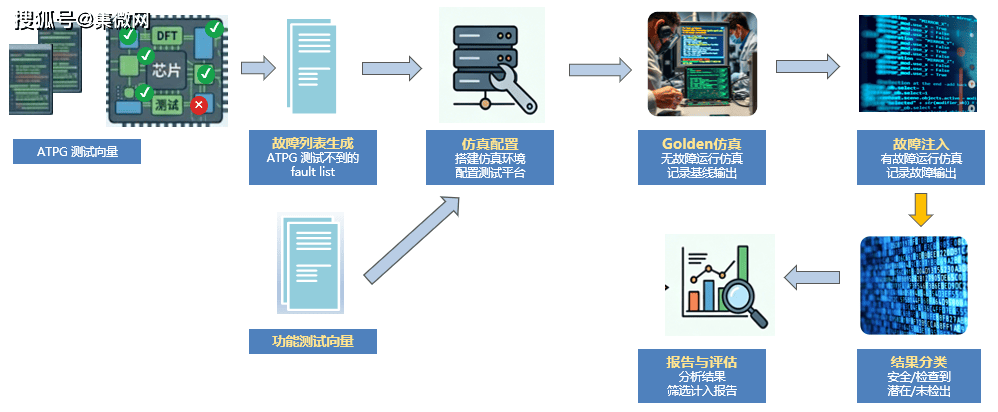

ATPG+SAFA 故障注入融合：补齐传统 ATPG 跨异步域测试盲区，轻松达成 ISO26262 车规级超高故障覆盖率，适配车载、算力芯片功能安全需求。

二、国产自主全栈能力，护航韬定律产业化落地

摩尔定律减速，韬定律引领国内半导体迈入多层堆叠、异构集成新周期，超细间距混合键合、逻辑折叠、TSV 堆叠已成为 AI 算力、HPC、车载芯片核心升级路线，但工艺窗口严苛、良率管控复杂、多层测试难度高，是制约行业规模化量产的核心卡点之一。

广立微作为“DFM 工艺仿真 + 高密度电性测试 IP + 高速测试设备 + AI 良率大数据平台 + 3D 专用 DFT“软硬一体化布局的企业，五大自研产品矩阵 ——DFMEXP、TQV 测试体系、Adv-PCM、DE-APTrack、QuanTest，覆盖韬定律技术路线从芯片设计、制造、测试到封装等环节。

面对3D 堆叠带来的众多良率与测试难题，广立微在内的国内企业持续深耕技术创新，联动产业链，助力本土芯片企业抓住异构集成发展新机遇。
