单相继电保护测试仪

【产品简介】

仪器内部的交直流电压、电流源采用了最新的电源技术，使仪器在电路设计、器件选型、面板布局、内部结构设计上达到国内先进水平。仪器具有功能完善、选材优良、测试项目数据清晰、操作简单等优点，是电力继保部门的首选设备。

【产品功能】

1、量度继电器：可测量电流、电压、继电器的启动值、返回值及其返回系数。

2、时间继电器：可测量启动值、返回值及其动作时间。

3、中间继电器：可测量各类带启动线圈和保持线圈的中间继电器的启动值、返回值、保持值及其动作时间。

4、重合闸继电器：可进行电容充电试验、充电时间、重合闸时间和中间元件的测试。

5、差动继电器：可进行直流励磁试验、制动特性试验、伏安特性试验。

6、其他各种非常见继电器。

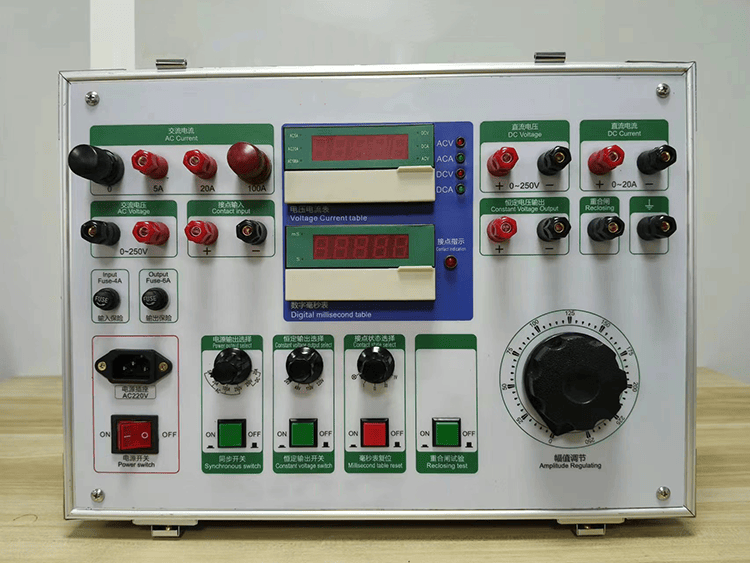

单相继电保护校验仪面板

【主要技术参数】（特殊参数可定制）

工作条件

工作电源：AC 220V+10% 50Hz

工作环境：温度：-10℃～40℃；湿度：≤85%

大气压：86～106Kpa

输出电源

交流电压：0～250V/3A

交流电流：0～100A/7.5V

0～20A/25V

0～5A/5V

直流电压：0～250V/3A

直流电流：0～20A/25V

恒定电压输出：DC24V DC48V DC110V DC220V

性能指标

电流、电压表：4 1/2位

数字毫秒表：0～99.9999S

单相继电保护校验装置

【注意事项】

1、为了安全起见，仪器与继电器在接线时不要打开电源开关，待检查接线无误后再打开电源开关。

2、为了仪器的准确度，请在做试验前预热5～10分钟。

3、测量触点动作时间时，加入额定值后应将毫秒表清零。

4、仪器工作不正常时，请检查各个保险座，若损坏更换同型号即可正常。其他非保险问题请勿自行检修仪器，应及时与本公司联系。

5、各输出电源间不能短路，触点端子不能与输出电源短路，以免损坏仪器。

6、试验完毕，拆除接线前，请先关掉仪器电源。

7、使用仪器前，请仔细阅读使用说明书。

单相数字继保校验仪计量报告
