在电子设备的电路设计中，电磁干扰（EMI）是影响设备稳定性的常见问题。作为应对电磁干扰的关键元器件，共模电感和差模电感各自承担着不同的任务。选型是否得当，直接关系到滤波效果和电路的整体表现。本文将梳理这两种电感的区别与选型思路，供工程师参考。

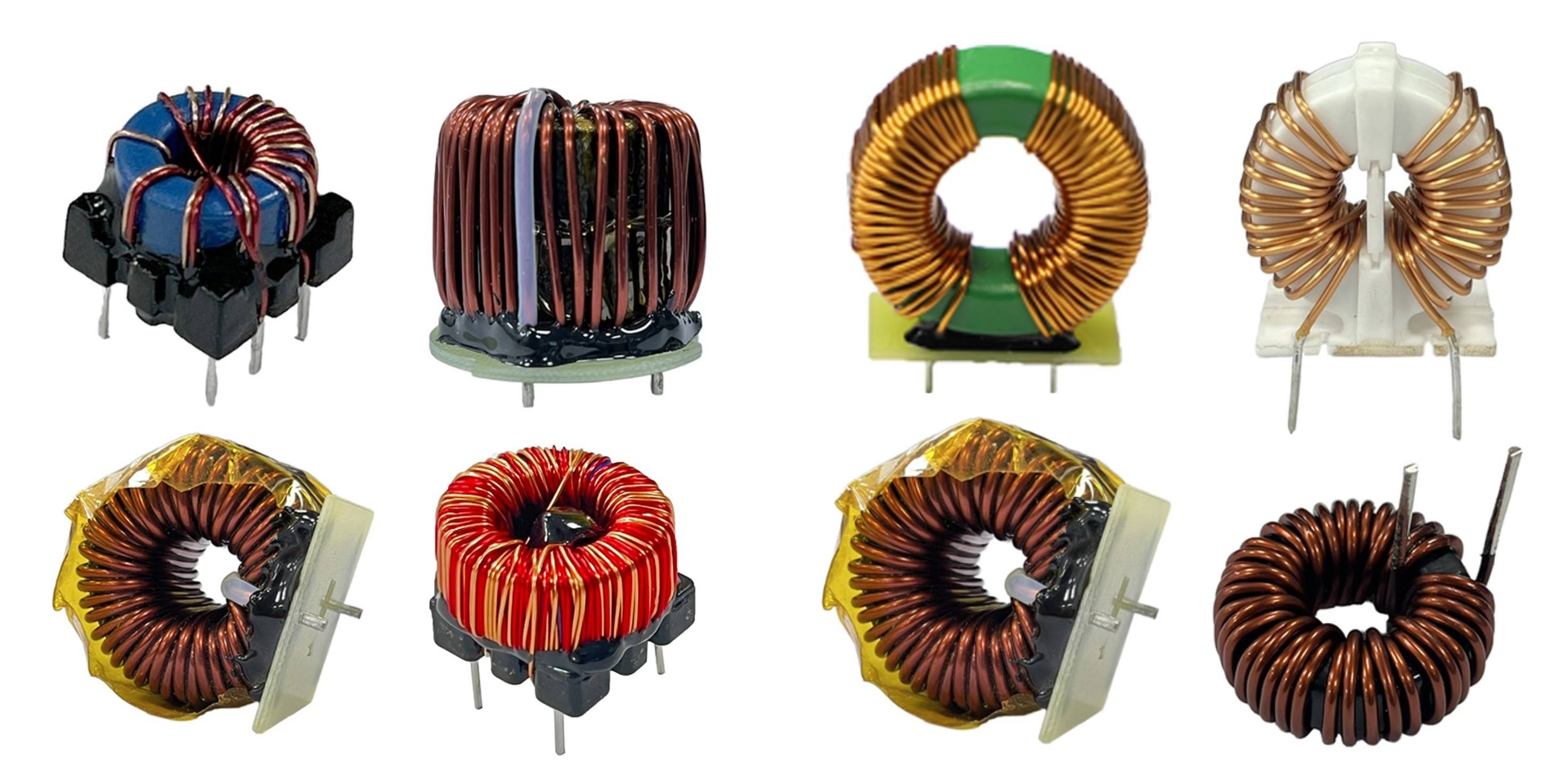

一、先区分干扰，再选择电感

  选型的第一步，是弄清楚电路中存在的是哪种类型的干扰。

  共模干扰表现为两根信号线上相对于大地出现的同向噪声电流，通常来自外部电磁场的耦合。共模电感正是为应对这种情况而设计，它采用两个绕向相反、匝数相同的绕组对称绕制在同一磁芯上。当共模电流通过时，两组绕组产生的磁场相互增强，形成高阻抗路径，从而衰减干扰。

  差模干扰则是信号线之间反向流动的噪声电流，一般由电路内部工作产生。差模电感采用单绕组结构，对差模信号产生阻抗，起到滤波作用。

  简单来说：共模电感处理“对地”路径的干扰，差模电感处理“线间”路径的干扰。

二、选型要点

共模电感选型

  选型时，阻抗-频率曲线是需要关注的首要资料。共模电感在目标频段具备高阻抗特性，才能有效工作。例如USB 3.0接口推荐选用90Ω@100MHz的共模电感，汽车以太网则需120Ω@100MHz。

  磁芯材料的选择也需根据应用场景判断。高频场景（>1MHz）可优先考虑镍锌铁氧体，低频场景（<1MHz）可选锰锌铁氧体。额定电流方面，实际工作电流建议不超过额定电流的80%，预留余量可避免发热问题。

  此外，共模电感的漏感通常需要控制在标称电感值的3%以内，以免对差模信号造成不必要的影响。

差模电感选型

  差模电感的选型需平衡滤波效果与电路损耗。电感量的大小取决于干扰频段：低频纹波抑制需要较大的电感量（如10mH级别），高频噪声抑制则选用较小的电感量（如100μH级别）。

  饱和电流是差模电感选型的一个关键约束。由于单绕组结构在大电流下容易发生磁芯饱和，选型时需确保饱和电流大于电路的峰值电流，并留出20%以上的余量。直流电阻（DCR）则直接影响功耗与温升，在高可靠性场景中建议选用DCR较低的产品。

三、组合使用与材料考量

  在实际电路里，共模电感和差模电感常常组合使用。例如在开关电源输入端，通常将共模电感置于滤波前端，差模电感位于其后，与滤波电容配合形成层级防护。在特殊场景下，还需关注产品是否 符合行业标准，如汽车电子需通过AEC-Q200认证，消费电子需满足CISPR标准。

  磁芯材料的选择对电感性能影响明显。共模电感常用的高导铁氧体材料存在一个特点：由于两组绕组绕向相反，磁通相互抵消，因此磁芯不易饱和。差模电感则多采用金属粉芯材料，以兼顾大电流下的饱和特性与滤波效果。

  针对不同应用场景的选型需求，苏州谷景电子在材料匹配方面进行了分类处理：共模电感产品选用磁导率稳定的合金磁粉芯，确保在宽频带内阻抗一致性；差模电感则采用低损耗铁氧体或特定金属粉材，以平衡饱和特性与滤波效果。根据客户电路的具体干扰类型、频率范围及安装空间，提供相应的电感选型建议，协助工程师完成从干扰分析到元件选型的完整流程。

  共模电感与差模电感的选型，需要从干扰类型分析入手，围绕阻抗匹配、电流裕量、磁芯材料、损耗控制等维度进行综合考量。选型完成后，建议通过实际测试验证噪声抑制效果，必要时对参数或材料进行调整。在电磁环境日趋复杂的当下，正确区分并应用这两类电感，是保障电路稳定运行的基础环节。
