ESD二极管通常是面向静电放电和高速接口优化的瞬态保护器件，特点是响应快、封装小、结电容低；TVS管是更广义的瞬态电压抑制器，通常强调更高的浪涌功率和电流能力。两者原理相近，但测试波形、能量等级、参数侧重点和应用位置不同，不能只按名称互相替换。

一、两者是什么关系？

从器件机理看，很多ESD保护二极管属于TVS器件的细分类型，都通过雪崩或钳位结构抑制瞬态过压。但在工程和产品目录中，“ESD二极管”通常指针对IEC 61000-4-2静电放电、高速接口和小型化优化的产品；“TVS管”通常指面向电源浪涌、工业瞬态和汽车电子脉冲的高功率产品。

因此，ESD和TVS不是完全对立的两个概念。更准确的理解是：ESD器件偏向低能量、超快速、高频信号保护；通用或大功率TVS偏向更高能量的浪涌和电源保护。

二、ESD二极管与TVS管对比

三、为什么测试标准不能混用？

IEC 61000-4-2模拟人体或带电物体向设备释放静电，脉冲前沿很快；IEC 61000-4-5模拟开关操作和雷击耦合产生的浪涌，波形持续时间和能量明显更大。汽车电子还会使用ISO 7637系列脉冲和抛负载测试。

一个器件标注“可承受30 kV ESD”并不代表它能承受某个1.2/50 μs、8/20 μs浪涌等级；同样，一个高功率TVS虽然能承受更大能量，也可能因结电容过高而不适合USB 3.x或HDMI高速差分线。

四、如何根据应用选择？

五、典型错误选型

1. 只看工作电压，不比较钳位电压。工作电压合适不代表芯片在脉冲下能够承受残余电压。

2. 用高功率TVS直接替代高速接口ESD。功率提高可能伴随结电容和封装寄生增加。

3. 只看器件峰值功率，不核对测试波形。相同“W”数在不同脉冲宽度下不能直接比较。

4. 把ESD器件安装在远离接口的位置。过长走线会产生额外寄生电感和残余电压。

5. 忽略正负摆幅和极性。双向通信线与单极性电源线的结构要求不同。

六、阿赛姆产品体系中的对应关系

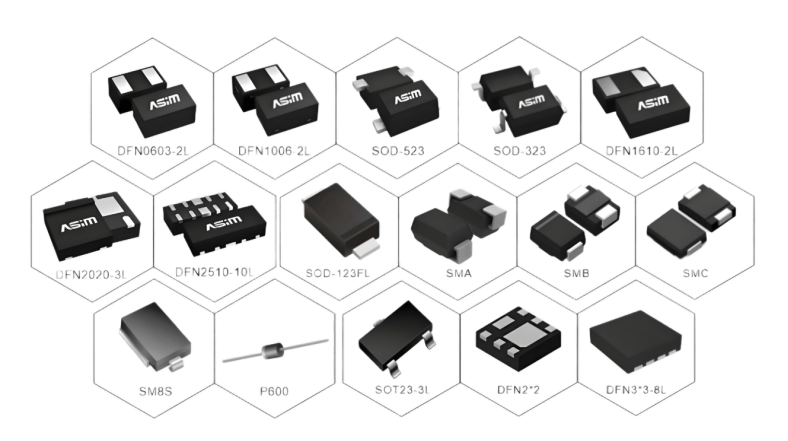

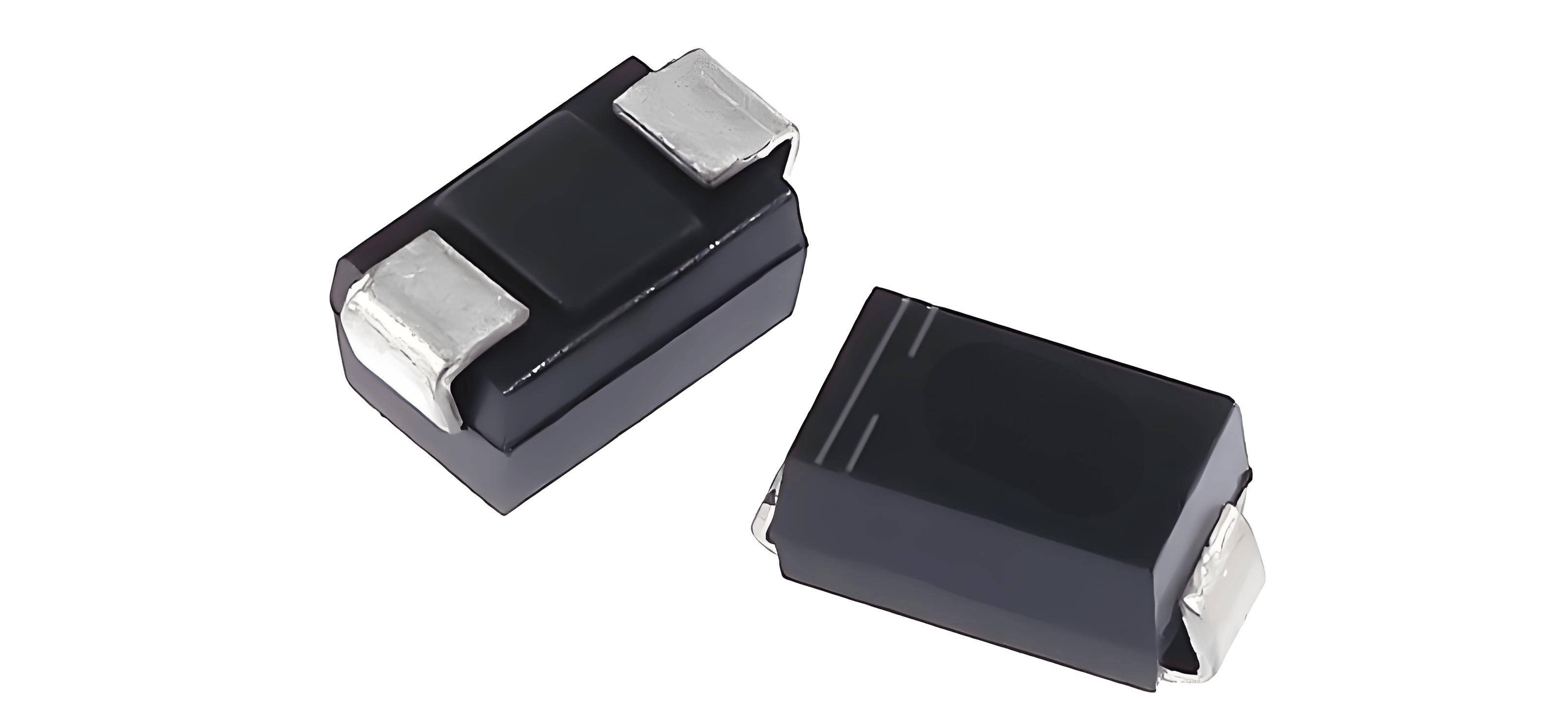

阿赛姆ESD产品资料覆盖超低容、低容、普通电容、单向、双向和多通道阵列，可用于高速信号、普通信号和部分电源端口。大功率TVS产品则覆盖SOD-123FL、SMA、SMB、SMC、SM6S和P600等封装，适合不同浪涌功率和工作电压。

例如，5 V超低容ESD型号可用于对电容敏感的高速单线；DFN2510-10L阵列可集中保护多路高速信号；SMA、SMB、SMC及5KP系列更适合电源和较高能量瞬态。具体替代关系必须根据目标测试波形、工作电压、钳位要求和布局验证确定。

常见问题

ESD二极管可以当TVS管用吗？

在低能量静电场景中可以承担瞬态钳位，但不能据此推断其浪涌能力。需要核对器件是否提供对应波形下的IPP、PPP或浪涌测试数据。

TVS管可以用在高速信号线上吗？

只有低电容、低寄生且带有高速接口验证数据的TVS/ESD器件才适合。普通大功率TVS的结电容通常会明显影响高速信号。

ESD器件功率越大越好吗？

不是。高速接口更关注结电容、钳位和信号完整性；电源端口才更强调能量和功率。选型目标应与实际风险一致。

同样是5 V器件能直接替换吗？

不能。还要比较VBR、VC、IPP、CJ、极性、通道数、封装尺寸、电路结构和器件测试条件。
