案例：汽车继电器生产线废气治理工程

项目背景

该项目为华南地区某知名汽车继电器生产企业，主要生产汽车用高压继电器。由于产品升级，新增涂装和烘干工序，导致废气排放量增加。原有简单的活性炭吸附装置无法满足新排放标准要求。企业于2022年投资550万元进行废气治理系统升级改造。

废气成分及来源分析

该项目的废气来源更为复杂，主要包括：

涂装工序

：使用环氧树脂涂料，含二甲苯、乙酸丁酯等溶剂，废气浓度300-500mg/m³

烘干工序

：80-120℃烘干过程中释放高浓度VOCs，峰值浓度可达1500mg/m³

注塑成型

：与案例一类似，但增加了PBT等耐高温材料的应用

电镀前处理

：少量酸洗废气，含HCl和H₂SO₄雾

废气特点：浓度波动更大（100-1500mg/m³）、含有腐蚀性成分、温度变化大（常温至120℃）。

处理工艺流程

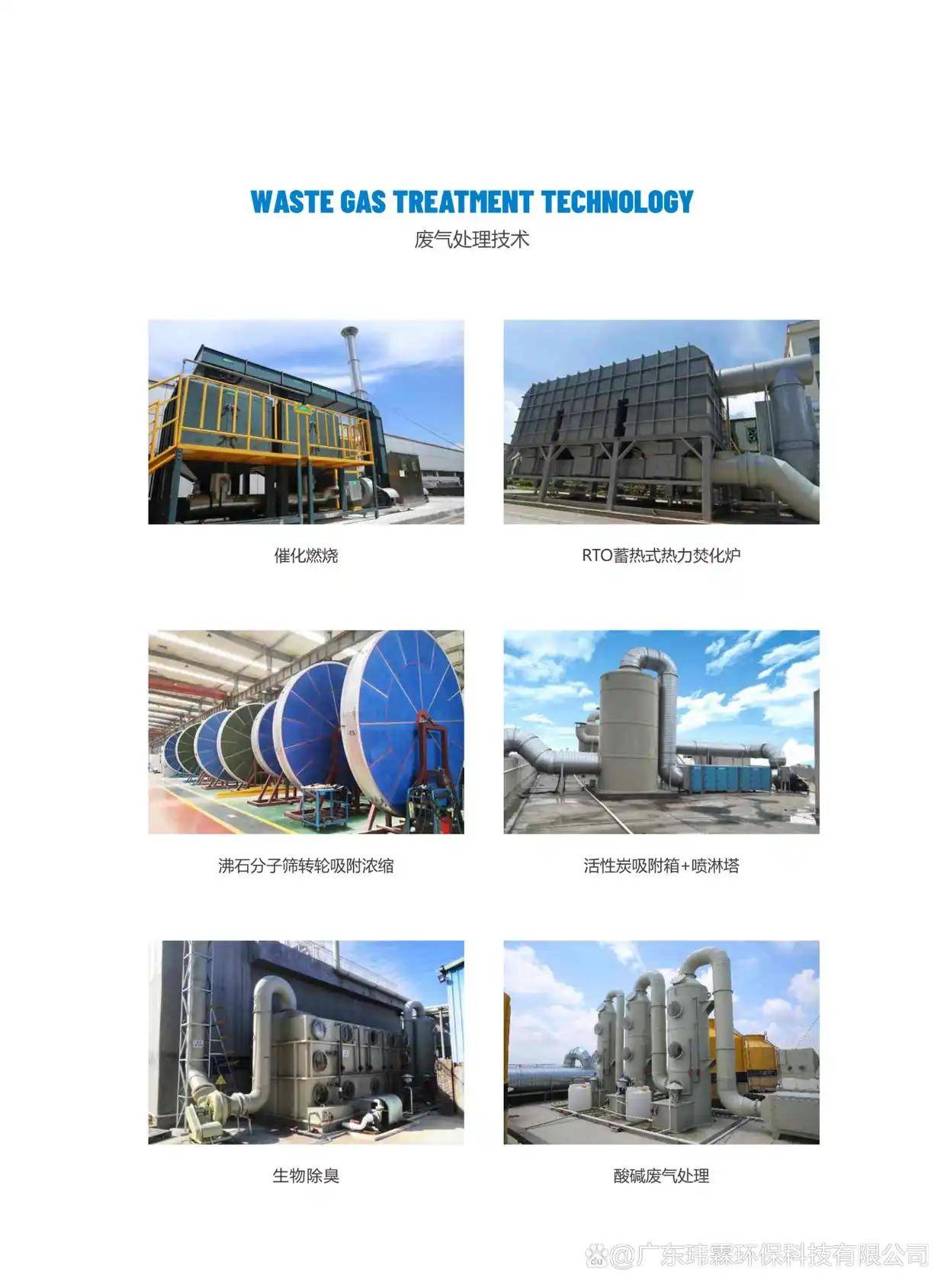

根据废气特性，采用"酸碱洗涤+沸石转轮浓缩+RTO焚烧"的组合工艺：

废气收集与预处理

：

高温烘干废气单独收集，先经换热器回收热量

所有废气混合后进入两级洗涤塔（碱洗+水洗）

去除酸性气体和颗粒物，同时降温至40℃以下

沸石转轮浓缩系统

：

处理风量30000m³/h，浓缩比10:

沸石转轮将大风量低浓度废气浓缩为小风量高浓度废气

吸附效率≥95%，转轮转速可调以适应浓度变化

蓄热式热力氧化(RTO)

：

三室RTO，处理能力3000m³/h

燃烧温度≥760℃，停留时间≥1秒

热回收效率≥95%，VOCs破坏率≥99%

自动调节天然气补加量，维持稳定燃烧

余热利用系统

：

RTO出口高温气体经换热器产生热水

部分用于车间供暖，部分用于烘干工序预热

年节省天然气约12万立方米

处理效果与经济效益

系统连续运行监测数据显示：

VOCs排放浓度：<20mg/m³（设计值<30mg/m³）

HCl排放浓度：<5mg/m³（标准限值30mg/m³）

颗粒物排放浓度：<5mg/m³

总碳氢化合物去除率：≥99.5%

无组织排放监控点浓度：<1.0mg/m³

该项目不仅实现废气超低排放，还通过热能回收每年节约能源费用约50万元。RTO系统运行稳定，维护成本低，预计投资回收期约5年。
