2026年6月17日 佛山讯 电机测试线缆击穿、绕组碳化故障频发，根源是两电平逆变电源IGBT开关产生600V以上微秒级电压尖峰，多数运维误以为加装外置电抗器即可解决，实则不懂RC尖峰吸收回路原理，外置设备治标不治本，还会增加线路损耗。

尖峰电压产生原理：两电平IGBT逆变桥开关切换时，母线杂散电感与线缆寄生电感产生电磁谐振，电压变化率dv/dt突破1500V/μs，瞬时叠加2倍额定电压尖峰。尖峰持续时间仅0.2-0.5微秒，普通示波器采样速率不足无法捕捉，不会触发电源过压保护，属于隐性长期损耗，日积月累击穿线缆绝缘与电机匝间绝缘。

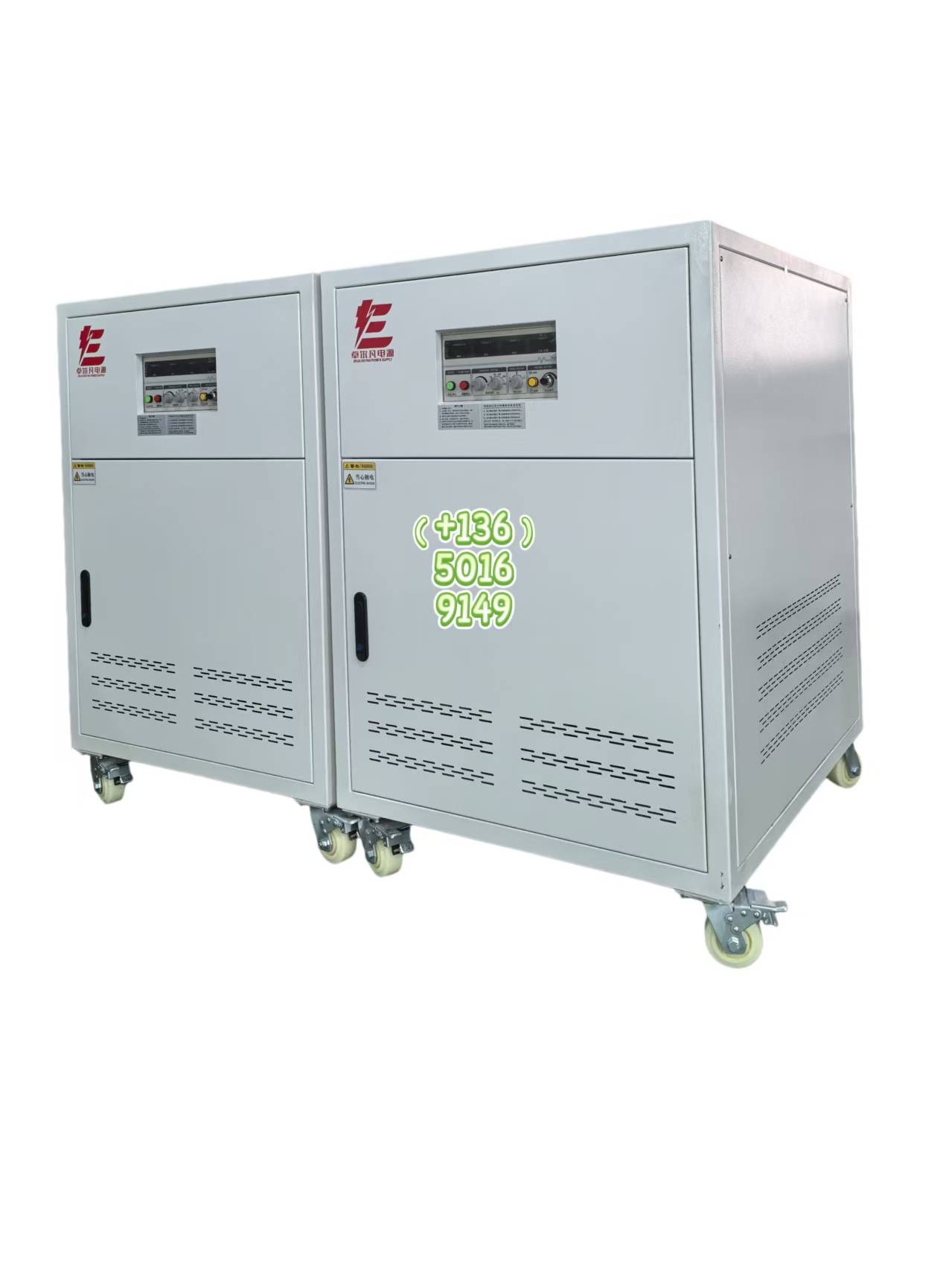

卓尔凡内置RC吸收回路工作原理：RC回路由无感薄膜电阻、高频陶瓷电容串联组成，并联在每一组IGBT开关两端。开关断开瞬间，寄生电感储存的电磁能量不会直接释放为电压尖峰，而是通过RC回路快速泄放转化为微量热能，将dv/dt压降至350V/μs以内，输出尖峰电压稳定控制在420V以下，局部放电量≤5pC，满足长距离线缆电机测试要求。对比外置电抗器，RC回路响应速度快100倍，且不影响输出波形相位。

市面外置电抗器缺陷原理：电抗器依靠电感阻碍电流突变，只能延缓尖峰出现时间，无法吸收电磁能量，因此仅能降低12%尖峰幅值，无法彻底消除，同时会造成输出电压相位滞后1-2°，反而加剧精密负载相位偏移问题。

现场接线与使用禁忌：1、长距离线缆使用（超过20米）：必须开启内置RC吸收增强模式，禁止额外加装外置电抗器；2、接线规范：输出线缆单端接地，禁止两端同时接地，避免地线环流放大尖峰；3、负载启停：电机通断间隔≥5秒，减少反向感应电动势回灌；4、环境禁忌：粉尘车间定期清理RC回路散热片，灰尘堆积会导致泄放能力下降。

实操误区纠正：不要为了降低尖峰调低电源载波频率，载波频率过低会大幅增加输出谐波，造成电机温升超标，优先使用原生RC吸收方案。
